Module d'E/S normales intégrées DO12TE

Introduction

Le module d'E/S normales intégrées DO12TE est un module de sorties numériques 24 VCC comportant douze sorties transistor.

Onglet I/O Configuration

Ce tableau décrit la configuration des paramètres du module :

Paramètre	Valeur	Valeur par défaut	Unité	Description
Informations sur l'état des sorties	Allumé Eteint	Allumé		Informations supplémentaires sur l'état des sorties. Activé : le mot StatusDigitalOutputs est ajouté à l'onglet Mappage d'E/S.
Courant externe segment d'E/S 24 V	0...500	100	mA	Courant externe segment d'E/S 24 V sur les bus d'alimentation TM5

Paramètre

Valeur

Valeur par défaut

Unité

Description

Informations sur l'état des sorties

Allumé

Eteint

Allumé

Informations supplémentaires sur l'état des sorties.

Activé : le mot StatusDigitalOutputs est ajouté à l'onglet Mappage d'E/S.

Courant externe segment d'E/S 24 V

0...500

100

Courant externe segment d'E/S 24 V sur les bus d'alimentation TM5

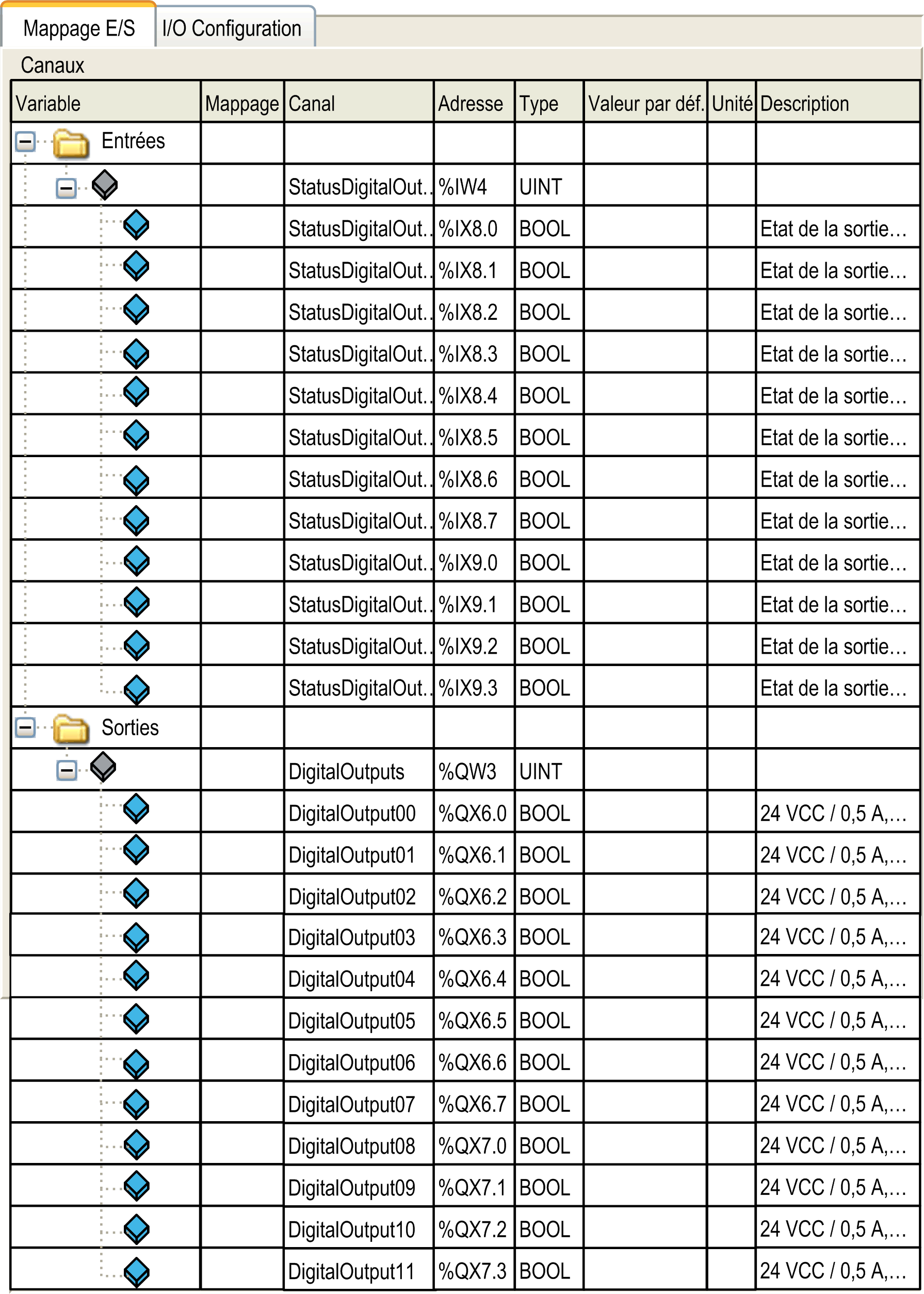

Onglet Mappage E/S

Les variables peuvent être définies et nommées dans l'onglet Mappage E/S. Cet onglet fournit également des informations complémentaires, notamment l'adressage topologique.

Pour plus d'informations, reportez-vous à la section Description de l'onglet Mappage E/S.

Le tableau suivant décrit la configuration du mappage des E/S :

Variable	Voie		Type	Valeur par défaut	Description
Entrées	StatusDigitalOutputs		UINT	-	Mot d'état de toutes les sorties
		StatusDigitalOutput00	BOOL	-	Bit d'état associé à chaque sortie : o0: OK o1: erreur de détectée
		…
		StatusDigitalOutput11
Sorties	DigitalOuputs		UINT	-	Mot de commande de toutes les sorties
		DigitalOuput00	BOOL	TRUE FALSE	Bit de commande de la sortie 0
		à			à
		DigitalOuput11			Bit de commande de la sortie 11
