Exemple 2 : courant consommé par une configuration distante
Cet exemple concerne une configuration distante (module émetteur et blocs d'E/S d'extension). A partir de cet exemple, vous devrez réaliser les calculs nécessaires pour votre système TM7.
Toutes les valeurs de consommation sont documentées dans le chapitre Tableaux d'associations et de consommation électrique.
Cet exemple de configuration comprend :
oLe module émetteur TM5SBET7.
oCertains blocs d'extension :
oTM7BDI8B
oTM7BDI16B (x3)
oTM7BDM16A
oTM7BDM16B
oTM7BDO8TAB
oTM7BAI4CLA
oTM7BAO4CLA
oHypothèses retenues pour calculer la consommation de cette configuration :
TM7BDI8B: Ce bloc est connecté à l'alimentation pour distribuer 8000 mA au segment d'alimentation des E/S 24 VCC.
Le courant alimentant les capteurs électroniques de cet exemple a été estimé à 25 mA par capteur, soit 200 mA au total pour le bloc.
TM7BDI16B (x3) : Le courant alimentant les capteurs électroniques de cet exemple a été estimé à 37,5 mA par capteur, soit 500 mA au total pour le bloc.
TM7BDM16A: La somme de l'appel de courant de toutes les sorties connectées au bloc n'est jamais supérieure à 2500 mA.
Le courant alimentant les capteurs électroniques de cet exemple a été estimé à 12,5 mA par capteur, soit 100 mA au total pour le bloc.
TM7BDM16B: La somme de l'appel de courant de toutes les sorties connectées au bloc n'est jamais supérieure à 2000 mA.
Le courant alimentant les capteurs électroniques de cet exemple a été estimé à 25 mA par capteur, soit 200 mA au total pour le bloc.
TM7BDO8TAB: Ce bloc est connecté à l'alimentation pour distribuer 8000 mA au segment d'alimentation des E/S 24 VCC.
A chaque instant, seules 6 sorties sont actives, et l'appel de courant maximum d'une sortie est de 1000 mA, soit 5000 mA au total pour le bloc.

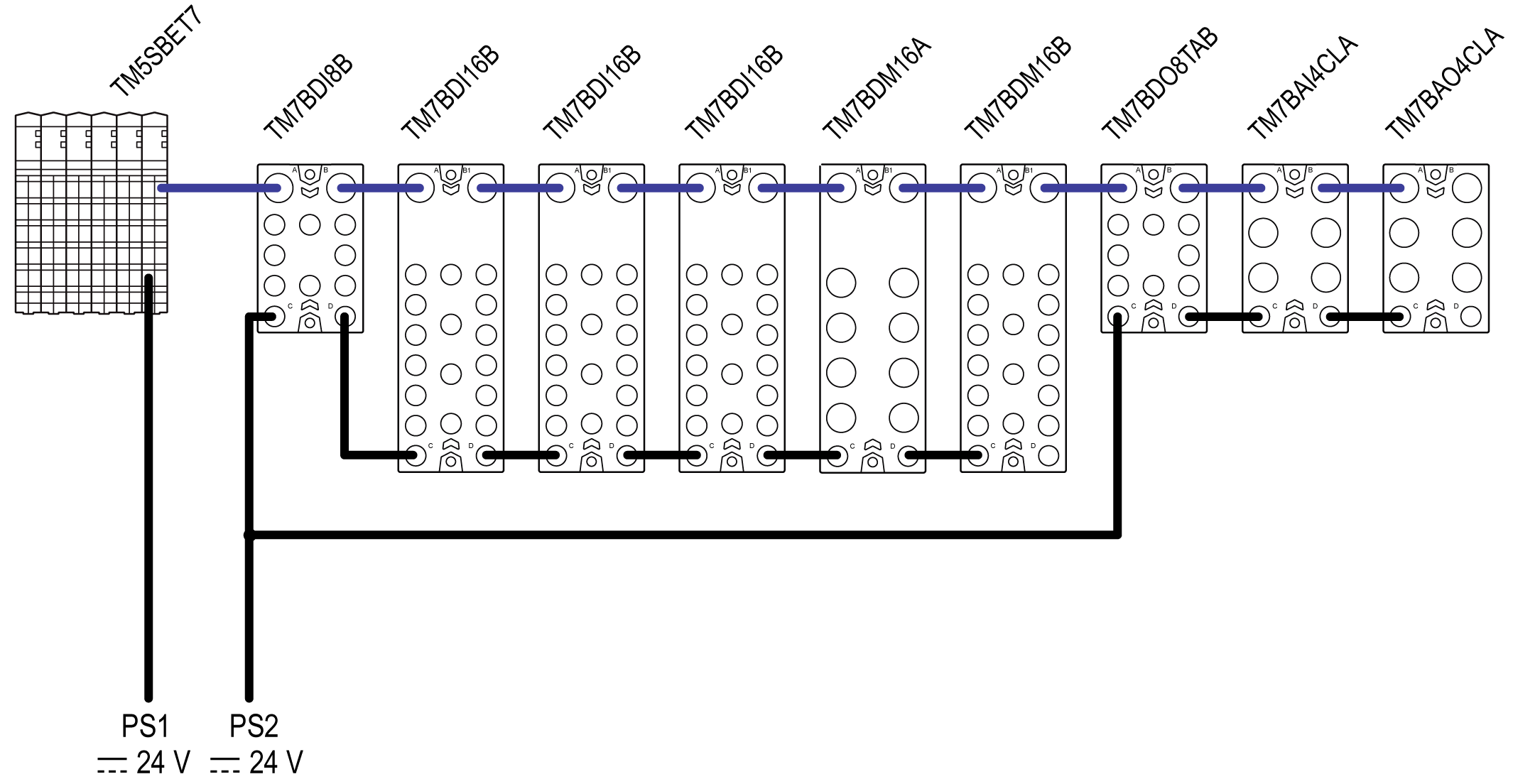

Le graphique suivant illustre la configuration exemple connectée aux alimentations PS1 et PS2 :
PS1 Principale alimentation isolée externe, 24 VCC
PS2 Alimentation des E/S isolée externe, 24 VCC
NOTE :
pour plus d'informations, consultez la section connexions des alimentations :
oTM5SBET7
oPDB
oBloc d'E/S
Le tableau suivant montre le courant délivré et consommé en mA sur le bus d'alimentation TM7 et le segment d'alimentation des E/S 24 VCC :
|
TM5SBET7 |
TM7BDI8B |
TM7BDI16B |
TM7BDI16B |
TM7BDI16B |
TM7BDM16A |
TM7BDM16B |
TM7BDO8TAB |
TM7BAI4CLA |
TM7BAO4CLA |
Légende |
|---|---|---|---|---|---|---|---|---|---|---|
|
304 |
(1) |
|||||||||
|
– |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
(2) |
|
|
266 |
228 |
190 |
152 |
114 |
76 |
38 |
0 |
–38 |
(3) |
|
|
8000 |
8000 |
(4) |
|||||||
|
|
42 |
21 |
21 |
21 |
125 |
125 |
84 |
125 |
188 |
(5) |
|
|
0 |
0 |
0 |
0 |
2500 |
2000 |
6000 |
– |
– |
(6) |
|
|
200 |
500 |
500 |
500 |
100 |
200 |
– |
– |
– |
(7) |
|
|
242 |
521 |
521 |
521 |
2725 |
2325 |
6084 |
125 |
188 |
(8) |
|
|
7758 |
7237 |
6716 |
6195 |
3470 |
1145 |
1916 |
1791 |
1603 |
(9) |
|
Légende : Principale alimentation isolée externe, 24 VCC (1) Courant fourni sur le bus d'alimentation TM7 (2) Consommation du bloc d'E/S TM7 (3) Courant restant disponible après consommation du bloc Alimentation des E/S isolée externe, 24 VCC (4) Courant fourni sur le segment d'alimentation des E/S 24 VCC (5) Consommation de l'électronique du bloc d'E/S TM7 (6) Consommation des charges des voies de sortie (7) Consommation de l'alimentation des capteurs, des actuateurs ou des équipements externes (8) Consommation totale du bloc d'E/S TM7 (9) Courant restant disponible après consommation du bloc |
||||||||||
Courant consommé sur le bus d'alimentation TM7
Le TM5SBET7 génère 304 mA sur le bus d'alimentation TM7 pour alimenter les blocs d'extension. Le bus d'alimentation TM7 commence par le bloc TM7BDI8B et se termine par le bloc d'extension TM7BAO4CLA.
Le courant total consommé sur le bus d'alimentation TM7 est de 342 mA, soit une valeur supérieure à la capacité de 304 mA de ce segment.
Vous devez compléter el bus d'alimentation TM7 en ajoutant un TM7SPS1A entre le bloc TM7BDO8TAB et le bloc TM7BAI4CLA.
Le tableau suivant indique le courant fourni et consommé en mA sur le bus d'alimentation TM7 :
|
TM5SBET7 |
TM7BDI8B |
TM7BDI16B |
TM7BDI16B |
TM7BDI16B |
TM7BDM16A |
TM7BDM16B |
TM7BDO8TAB |
TM7SPS1A |
TM7BAI4CLA |
TM7BAO4CLA |
Légende |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
304 |
|
|
|
|
|
|
|
750 |
|
|
(1) |
|
|
38 |
38 |
38 |
38 |
38 |
38 |
38 |
|
38 |
38 |
(2) |
|
|
266 |
228 |
190 |
152 |
114 |
76 |
38 |
788 |
750 |
712 |
(3) |
|
|
8000 |
|
|
|
|
|
8000 |
|
|
|
(4) |
|
|
42 |
21 |
21 |
21 |
125 |
125 |
84 |
|
125 |
188 |
(5) |
|
|
0 |
0 |
0 |
0 |
2500 |
2000 |
6000 |
|
– |
– |
(6) |
|
|
200 |
500 |
500 |
500 |
100 |
200 |
– |
|
– |
– |
(7) |
|
|
242 |
521 |
521 |
521 |
2725 |
2325 |
6084 |
|
125 |
188 |
(8) |
|
|
7758 |
7237 |
6716 |
6195 |
3470 |
1145 |
1916 |
|
1791 |
1603 |
(9) |
|
Légende : Principale alimentation isolée externe, 24 VCC (1) Courant fourni sur le bus d'alimentation TM7 (2) Consommation du bloc d'E/S TM7 (3) Courant restant disponible après consommation du bloc Alimentation des E/S isolée externe, 24 VCC (4) Courant fourni sur le segment d'alimentation des E/S 24 VCC (5) Consommation de l'électronique du bloc d'E/S TM7 (6) Consommation des charges des voies de sortie (7) Consommation de l'alimentation des capteurs, des actuateurs ou des équipements externes (8) Consommation totale du bloc d'E/S TM7 (9) Courant restant disponible après consommation du bloc |
|||||||||||
Le courant total consommé sur le bus d'alimentation TM7 est de 342 mA, soit une valeur inférieure à la capacité de 1054 mA de ce bus d'alimentation TM7.

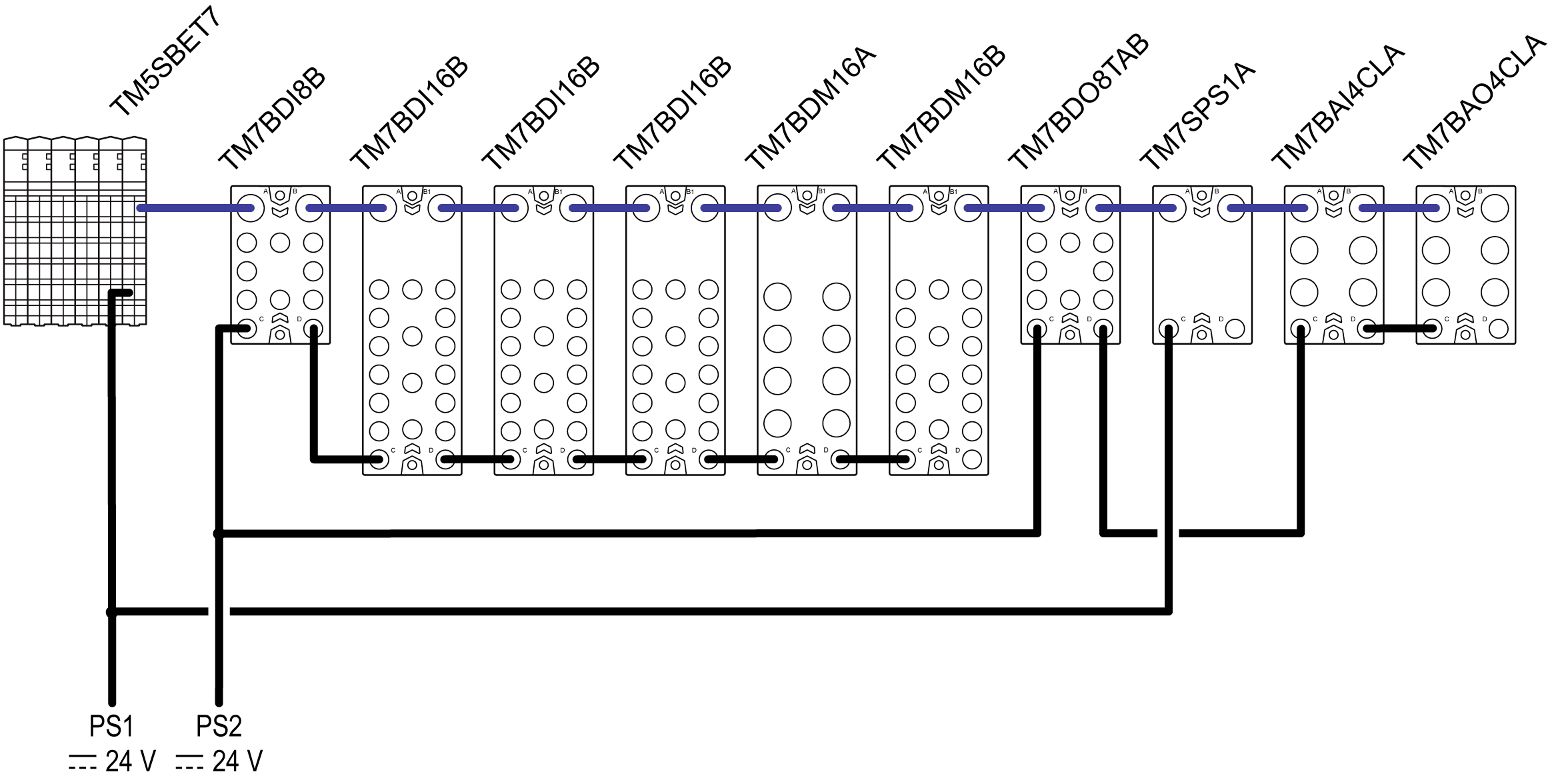

Le graphique suivant illustre l'exemple de configuration (avec le PDB) connecté aux alimentations PS1 et PS2 :
PS1 Principale alimentation isolée externe, 24 VCC
PS2 Alimentation des E/S isolée externe, 24 VCC
Pour plus d'informations, consultez la section connexions des alimentations :
oTM5SBET7
oPDB
oBloc d'E/S
L'étape suivante consiste à calculer le courant consommé sur le segment d'alimentation des E/S 24 VCC pour valider la configuration de cet exemple.
Courant consommé sur le segment d'alimentation des E/S 24 VCC
Dans cet exemple,
oLe premier segment d'alimentation des E/S 24 VCC commence par le TM7BDI8B et se termine par le TM7BDM16B. La capacité de ce segment est limitée à 8000 mA.
oLe deuxième segment d'alimentation des E/S 24 VCC commence par le TM7BDO8TAB et se termine par le TM7BAO4CLA. La capacité de ce segment est limitée à 8000 mA.
Le tableau suivant indique le courant fourni et consommé en mA sur le segment d'alimentation des E/S :
|
TM5SBET7 |
TM7BDI8B |
TM7BDI16B |
TM7BDI16B |
TM7BDI16B |
TM7BDM16A |
TM7BDM16B |
TM7BDO8TAB |
TM7SPS1A |
TM7BAI4CLA |
TM7BAO4CLA |
Légende |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
304 |
|
|
|
|
|
|
|
750 |
|
|
(1) |
|
|
38 |
38 |
38 |
38 |
38 |
38 |
38 |
|
38 |
38 |
(2) |
|
|
266 |
228 |
190 |
152 |
114 |
76 |
38 |
|
0 |
–38 |
(3) |
|
|
8000 |
|
|
|
|
|
8000 |
|
|
|
(4) |
|
|
42 |
21 |
21 |
21 |
125 |
125 |
84 |
|
125 |
188 |
(5) |
|
|
0 |
0 |
0 |
0 |
2500 |
2000 |
6000 |
|
– |
– |
(6) |
|
|
200 |
500 |
500 |
500 |
100 |
200 |
– |
|
– |
– |
(7) |
|
|
242 |
521 |
521 |
521 |
2725 |
2325 |
6084 |
|
125 |
188 |
(8) |
|
|
7758 |
7237 |
6716 |
6195 |
3470 |
1145 |
1916 |
|
1791 |
1603 |
(9) |
|
Légende : Principale alimentation isolée externe, 24 VCC (1) Courant fourni sur le bus d'alimentation TM7 (2) Consommation du bloc d'E/S TM7 (3) Courant restant disponible après consommation du bloc Alimentation des E/S isolée externe, 24 VCC (4) Courant fourni sur le segment d'alimentation des E/S 24 VCC (5) Consommation de l'électronique du bloc d'E/S TM7 (6) Consommation des charges des voies de sortie (7) Consommation de l'alimentation des capteurs, des actuateurs ou des équipements externes (8) Consommation totale du bloc d'E/S TM7 (9) Courant restant disponible après consommation du bloc |
|||||||||||
Le courant total consommé sur le premier segment d'alimentation des E/S 24 VCC est de 6855 mA, soit une valeur inférieure à la capacité de 8000 mA de ce segment.
Le courant total consommé sur le second segment d'alimentation des E/S 24 VCC est de 6397 mA, soit une valeur inférieure à la capacité de 8000 mA de ce segment.
NOTE : quand la consommation électrique des équipements sur un segment d'alimentation des E/S 24 VCC dépasse la capacité du segment, il est nécessaire de créer un autre segment. Pour créer un segment, connectez une alimentation isolée externe distincte à un connecteur IN d'alimentation VCC du bloc qui aurait autrement provoqué le dépassement de la limite de capacité.
