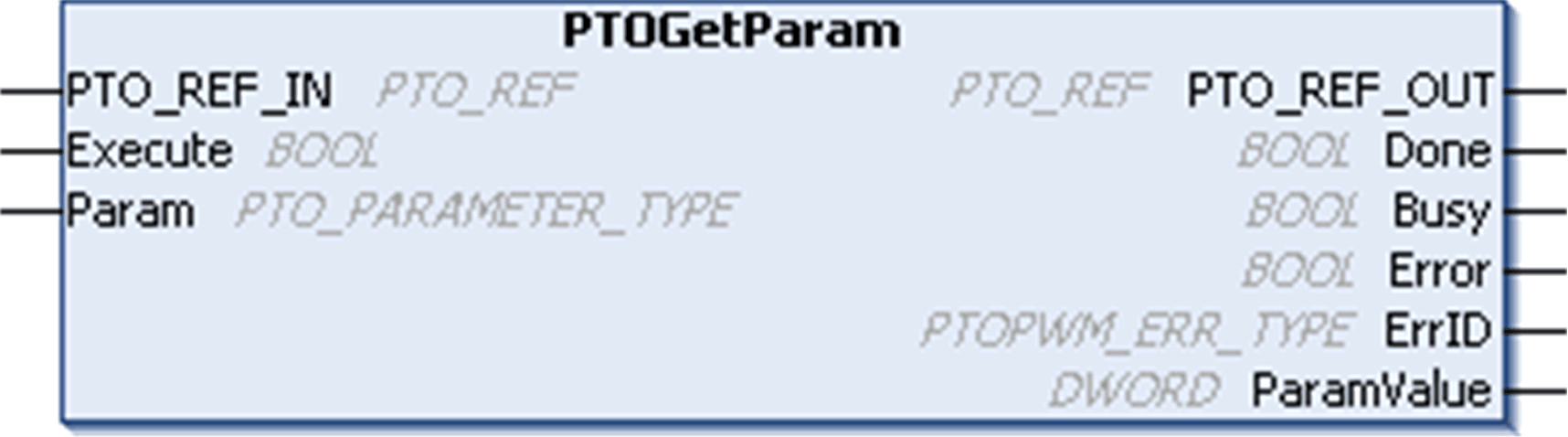

Questo blocco funzione restituisce il valore di un parametro specifico per un determinato canale PTO.
Per la rappresentazione generale in linguaggio IL o ST, fare riferimento al capitolo Rappresentazione di funzioni e blocchi funzione.
Descrizione delle variabili I/O
Questa tabella descrive le variabili di ingresso:
|
Ingressi |
Tipo |
Commento |
|---|---|---|
|
PTO_REF_IN |
Riferimento al canale PTO. Deve essere collegato a PTO_REF di PTOSimple o a PTO_REF_OUT dei blocchi funzione PTO. |
|
|
Execute |
BOOL |
Su un fronte di salita, avvia l'esecuzione del blocco funzione. Se è FALSE, non azzera le uscite del blocco funzione. I pin di uscita di questo blocco funzione mostrano sempre l'ultimo stato fino al successivo fronte di salita dell'ingresso Execution. |
|
Param |
Parametro da leggere. |
Questa tabella descrive le variabili di uscita:
|
Uscite |
Tipo |
Commento |
|---|---|---|
|
PTO_REF_OUT |
Riferimento al canale PTO. Deve essere collegato al pin di ingresso PTO_REF_IN dei blocchi funzione PTO. |
|
|
Done |
BOOL |
TRUE = indica che ParamValue è valido. L'esecuzione del blocco funzione è terminata. |
|
Busy |
BOOL |
TRUE = indica che l'esecuzione del blocco funzione è in corso. |
|
Error |
BOOL |
TRUE = indica che è stato rilevato un errore. L'esecuzione del blocco funzione è terminata. |
|
ErrID |
Quando Error è TRUE: tipo di errore rilevato. |
|
|
ParamValue |
DWORD |
Quando Done è TRUE: il valore del parametro è valido. |
NOTA: Per maggiori informazioni sui pin Done, Busy, CommandAborted ed Execution, vedere Informazioni generali sulla gestione dei blocchi funzione.
