Modulo di I/O regolare integrato DI12DE
Il modulo di I/O regolare integrato DI12DE è un modulo di ingresso digitale a 24 Vdc con 12 ingressi.
Scheda Configurazione degli I/O
La seguente tabella descrive la configurazione dei parametri del modulo:
|
Parametro |
Valore |
Valore predefinito |
Unità |
Descrizione |
|---|---|---|---|---|
|
Filtro d'ingresso |
0 - 250 |
10 (1 ms) |
0,1 ms |
Specifica il tempo di filtro degli ingressi digitali |

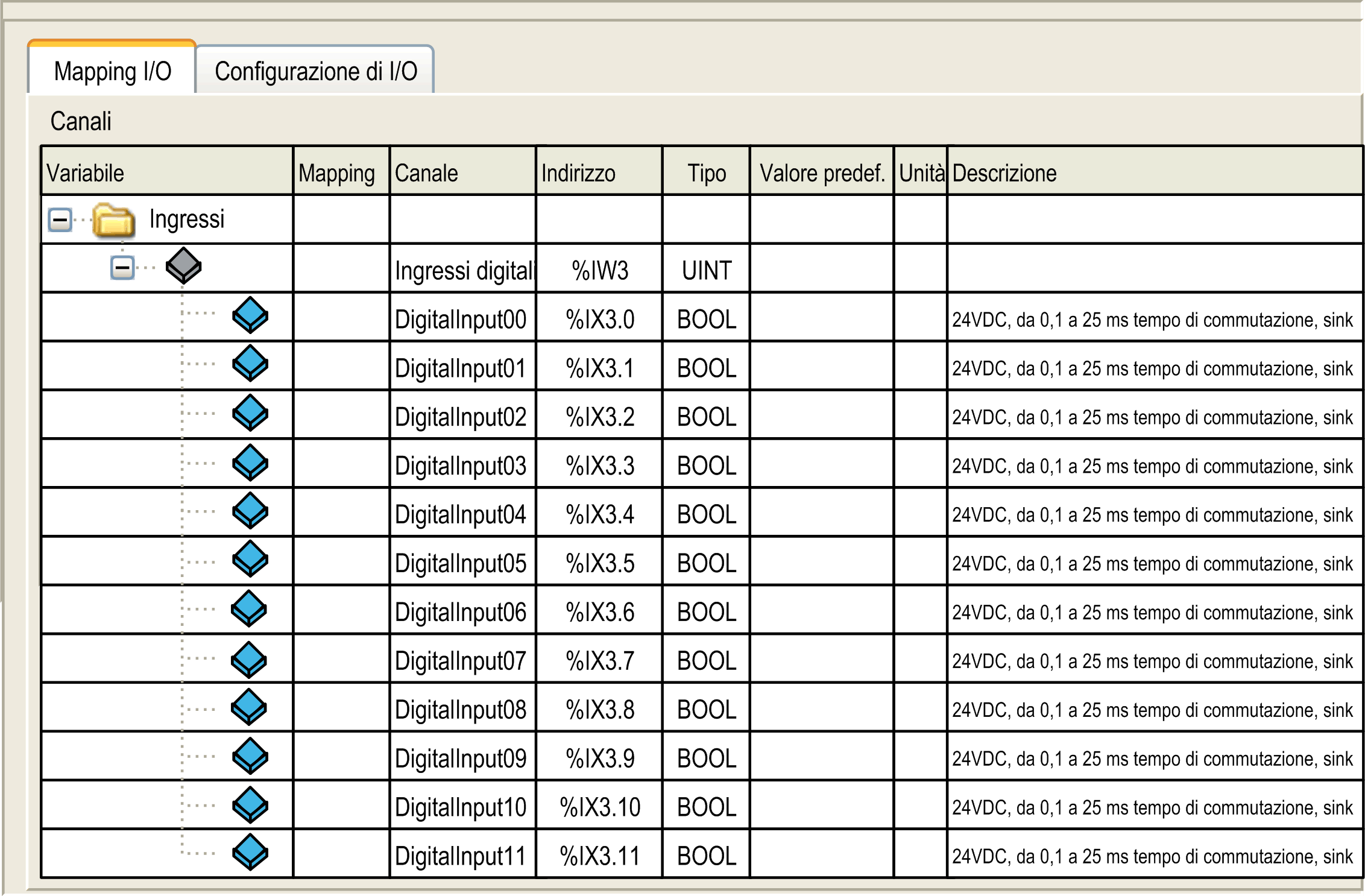

È possibile definire e assegnare un nome alle variabili nella scheda Mapping I/O. In questa scheda vengono fornite anche informazioni aggiuntive, quali l'indirizzamento topologico.
Per ulteriori descrizioni di carattere generale, fare riferimento alla Descrizione della scheda Mapping I/O.
Nella seguente tabella è descritta la configurazione di Mapping I/O del DI12DE:
|
Variabile |
|
Canale |
Tipo |
Valore predefinito |
Descrizione |
|---|---|---|---|---|---|
|
Ingressi |
Ingressi digitali |
UINT |
- |
Stato di tutti gli ingressi (bit 13... 16 = 0, non utilizzato) |
|
|
|
Ingresso digitale 00 |
BOOL |
- |
Stato dell'ingresso 0 |
|
|
... |
... |
||||
|
Ingresso digitale 11 |
Stato dell'ingresso 11 |
||||
