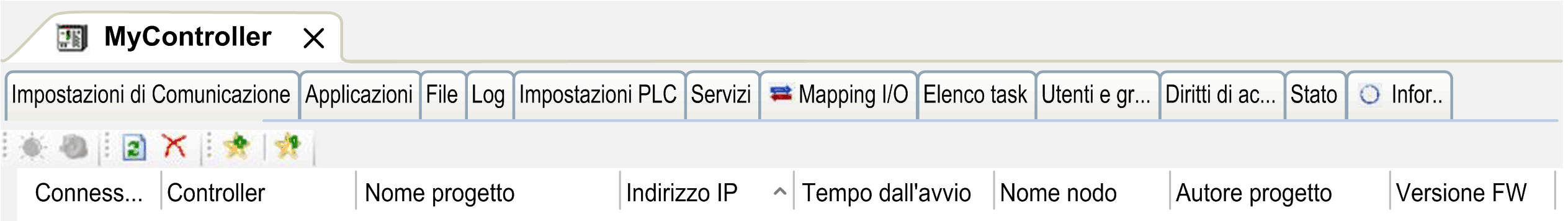

Per aprire l'editor dei dispositivi, fare doppio clic su MyController nella struttura Dispositivi:
|
Scheda |
Descrizione |
Limitazione |
|---|---|---|
|
Gestisce la connessione tra il PC e il controller: oAiuta a trovare un controller in una rete. oPresenta un elenco di controller disponibili, permettendo di potersi collegare al controller selezionato e gestire l'applicazione nel controller stesso. oConsente di identificare fisicamente il controller dall'editor dispositivi. oConsente di modificare le impostazioni di comunicazione del controller. |
Solo in modalità Online |
|
|
Applicazioni |
Presenta l'applicazione in esecuzione nel controller e permette di rimuovere l'applicazione dal controller. |
Solo in modalità Online |
|
File |
Gestione dei file tra il PC e il controller. |
Solo in modalità Online |
|
Log |
Visualizzare il file di registro del controller. |
Solo in modalità Online |
|
Configurazione di: oNome dell'applicazione ocomportamento degli I/O in Stop oOpzioni ciclo bus |
– |
|
|
Consente di configurare i servizi online del controller (RTC, identificazione del dispositivo). |
Solo in modalità Online |
|
|
Mapping I/O |
Mappatura, ossia assegnazione dei canali di ingresso e di uscita di un dispositivo di I/O sulle variabili di progetto (applicazione). |
– |
|
Elenco attività |
Visualizza un elenco degli I/O e delle loro assegnazioni ai task. |
Solo dopo la compilazione |
|
Utenti e gruppi |
La scheda Utenti e gruppi è presente per i dispositivi che supportano la gestione utenti in linea. Consente di configurare gli utenti e i gruppi dei diritti di accesso e di assegnare loro i diritti necessari per controllare l'accesso ai progetti e dispositivi EcoStruxure Machine Expert in modalità online. Per ulteriori informazioni, vedere EcoStruxure Machine Expert - Guida alla programmazione. |
– |
|
La scheda Diritti di accesso consente di definire i diritti di accesso al dispositivo per gli utenti dello stesso. Per ulteriori informazioni, vedere EcoStruxure Machine Expert - Guida alla programmazione. |
– |
|
|
Stato |
Nessuna indicazione. |
– |
|
Informazioni |
Visualizza informazioni generali sul dispositivo (nome, descrizione, provider, versione, immagine). |
– |
