TM241CE24R

TM241CE24R Presentazione

Panoramica

Logic controller TM241CE24R:

o14 ingressi digitali

o8 ingressi veloci

o6 ingressi standard

o10 uscite digitali

o4 uscite veloci

o6 uscite relè (2 A)

oPorta di comunicazione

o2 porte di linea seriale

o1 porta Ethernet

o1 porta di programmazione USB mini-B

Descrizione

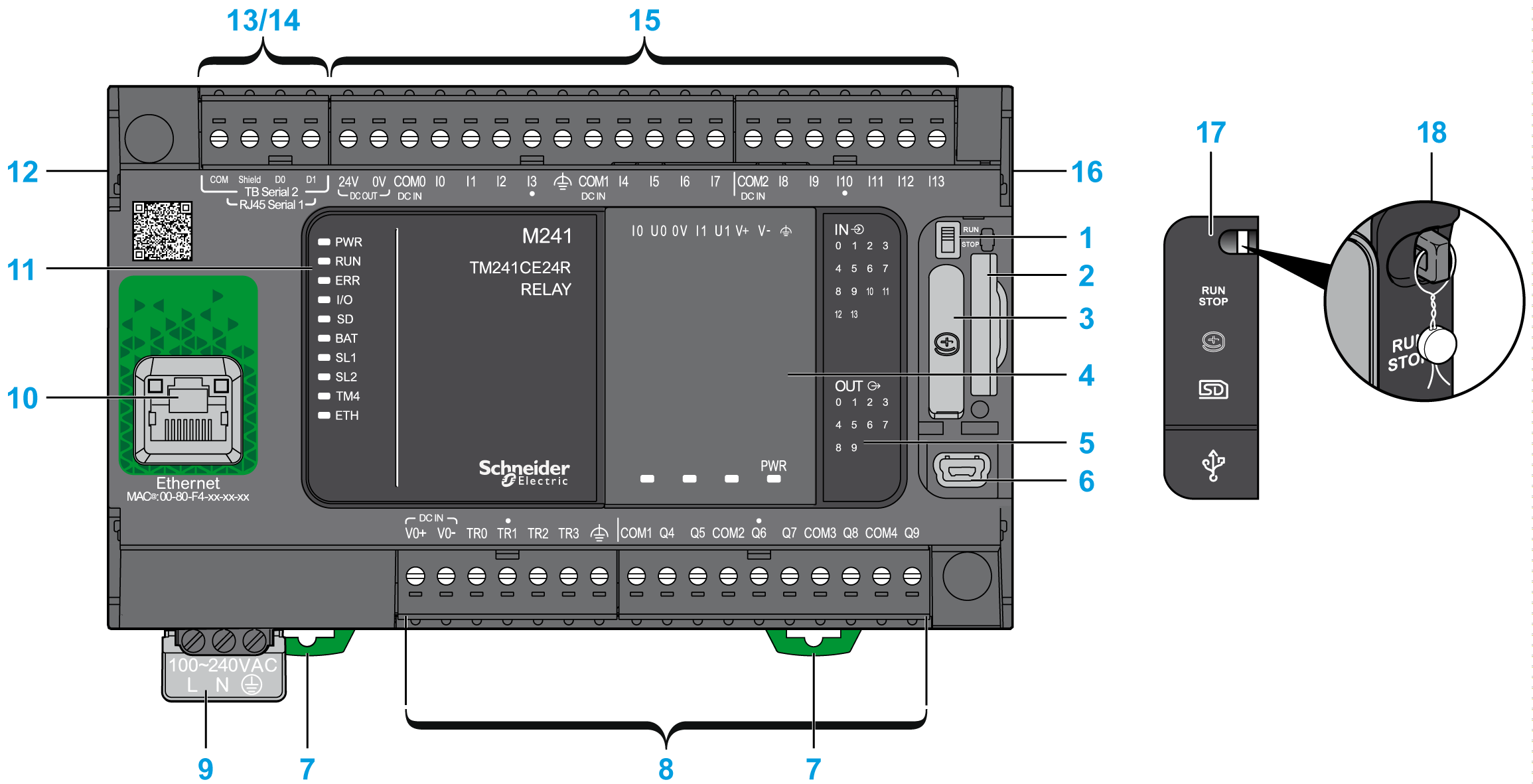

La figura seguente mostra i vari componenti del logic controller TM241CE24R:

N°	Descrizione	Vedere
1	Interruttore Run/Stop	Run/Stop
2	Slot della SD card	SD Card
3	Supporto batteria	Orologio in tempo reale (RTC)
4	Slot cartuccia	–
5	LED di indicazione stato degli I/O	LED di stato degli ingressi digitali
5	LED di indicazione stato degli I/O	LED di stato delle uscite relè LED di stato delle uscite veloci
6	Porta di programmazione USB mini-B per il collegamento dei terminali a un PC di programmazione (EcoStruxure Machine Expert)	Porta di programmazione USB mini-B
7	Graffa di aggancio per guida DIN da 35 mm (1.38 in.) guida top hat (guida DIN)	Guida top hat
8	Uscite relè integrate	Uscite relè
	Uscite transistor veloci integrate	Uscite transistor veloci
	Morsettiera d'uscita rimovibile	Regole per la morsettiera a vite rimovibile
9	Alimentazione 100 - 240 Vac 50/60 Hz	Caratteristiche dell'alimentatore AC e cablaggio
10	Porta Ethernet / Tipo RJ45 (RS-232 o RS-485)	Porta Ethernet
11	LED di stato	–
12	Connettore del bus TM4	Moduli di espansione TM4
13	Linea seriale della porta 1 / Tipo RJ 45 (RS232 o RS-485)	Linea seriale 1
14	Linea seriale della porta 2 / morsettiera tipo (RS-485)	Linea seriale 2
15	Ingressi digitali integrati	Ingressi digitali integrati
15	Morsettiera d'ingresso rimovibile	Regole per la morsettiera a vite rimovibile
16	Connettore bus TM3/TM2	Moduli di espansione TM3
17	Coperchio di protezione (slot per SD card, interruttore Run/Stop e porta di programmazione USB mini-B)	–
18	Gancio di chiusura (non incluso)	–

LED di stato

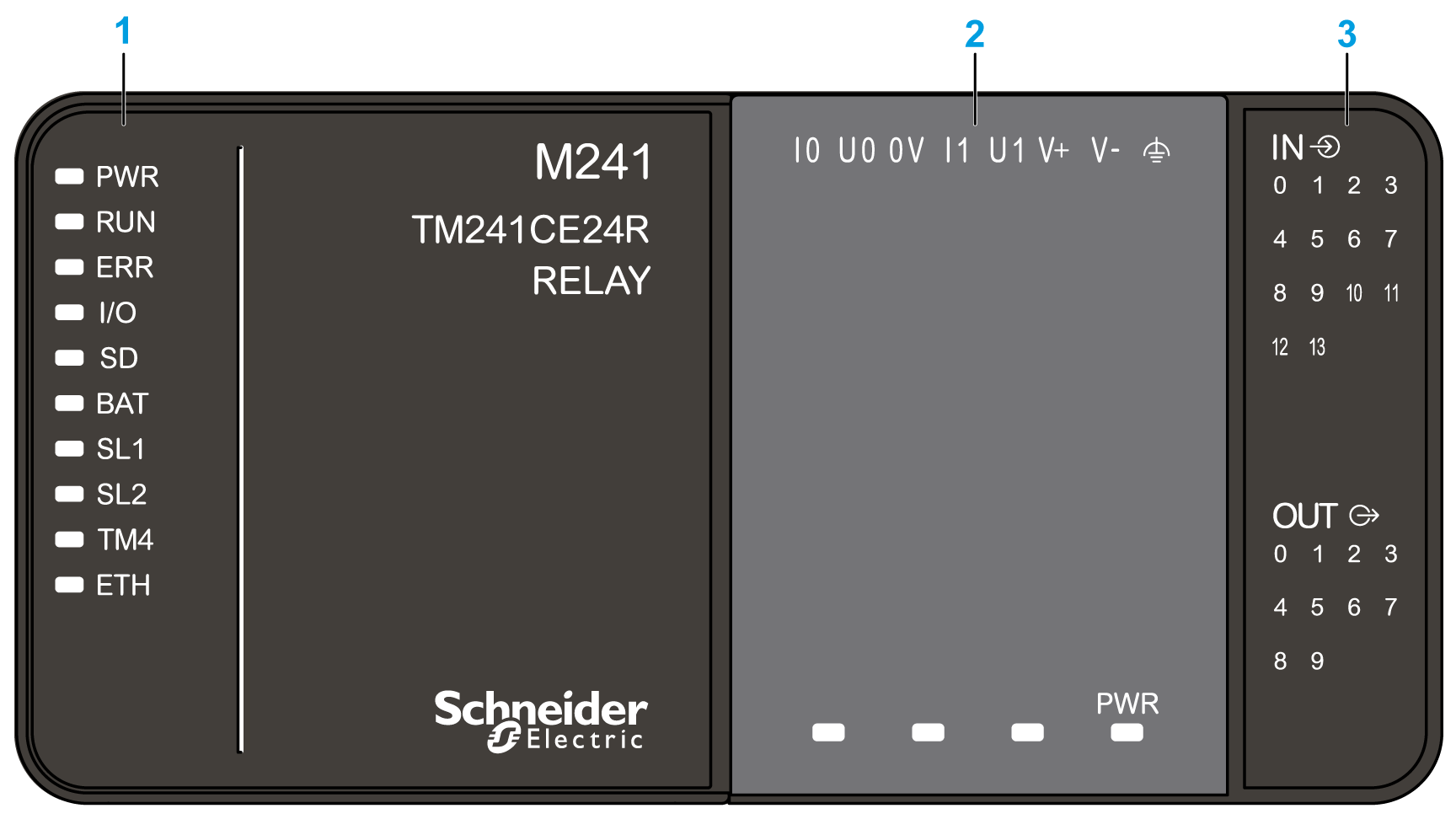

Nella figura seguente sono illustrati i LED di stato:

1 LED di stato del sistema

2 LED di stato della cartuccia (facoltativo)

3 LED di stato degli I/O

Nella tabella seguente vengono descritti i LED di stato del sistema:

Etichetta	Tipo di funzione	Colore	Stato	Descrizione
Etichetta	Tipo di funzione	Colore	Stato	Stati del controller¹	Comunicazione porta Prg	Esecuzione dell'applicazione
PWR	Potenza	Verde	Acceso	Indica che l'alimentazione è inserita.
PWR	Potenza	Verde	Spento	Indica che l'alimentazione è disinserita.
RUN	Stato della macchina	Verde	Acceso	Indica che nel controller vi è un'applicazione valida in esecuzione.
			Lampeggiante	Indica che il controller ha un'applicazione valida che si trova in stop.
			1 lampeggio	Indica che il controller si è messo in pausa al BREAKPOINT.
			Spento	Indica che il controller non è programmato	-	-
ERR	Errore	Rosso	Acceso	È stato rilevato un errore del sistema operativo.	Con restrizioni	No
			Lampeggio veloce	Il controller ha rilevato un errore interno.	Con restrizioni	No
			Lampeggio lento	Indica che è stato rilevato un errore non grave, se il LED RUN è illuminato, oppure che non è stata rilevata alcuna applicazione.	Sì	No
I/O	Errore di I/O	Rosso	Acceso	Indica errori del dispositivo sugli I/O integrati, sulla linea seriale 1 o 2, della SD card, della cartuccia, del bus TM4, del bus TM3 o della porta Ethernet.
SD	Accesso a SD card	Verde	Acceso	Indica che si sta eseguendo l'accesso alla SD card
BAT	Batteria	Rosso	Acceso	Indica che è necessario sostituire la batteria.
BAT	Batteria	Rosso	Lampeggiante	Indica che la carica della batteria è bassa.
SL1	Linea seriale 1	Verde	Acceso	Indica lo stato della linea seriale 1
SL1	Linea seriale 1	Verde	Spento	Indica l'assenza di comunicazione seriale
SL2	Linea seriale 2	Verde	Acceso	Indica lo stato della linea seriale 2
SL2	Linea seriale 2	Verde	Spento	Indica l'assenza di comunicazione seriale
TM4	Errore sul bus TM4	Rosso	Acceso	Indica che è stato rilevato un errore sul bus TM4
TM4	Errore sul bus TM4	Rosso	Spento	Indica che alcun errore è stato rilevato sul bus TM4
ETH	Stato della porta Ethernet	Verde	Acceso	Indica che la porta Ethernet è collegata e l'indirizzo IP è definito
			3 lampeggi	Indica che la porta Ethernet non è collegata.
			4 lampeggi	Indica che l'indirizzo IP è già in uso.
			5 lampeggi	Indica che il modulo è in attesa della sequenza BOOTP o DHCP.
			6 lampeggi	Indica che l'indirizzo IP configurato non è valido.

¹ Per maggiori informazioni sulla descrizione dello stato del controller, fare riferimento al documento M241 Logic Controller - Guida di programmazione.

Dimensioni

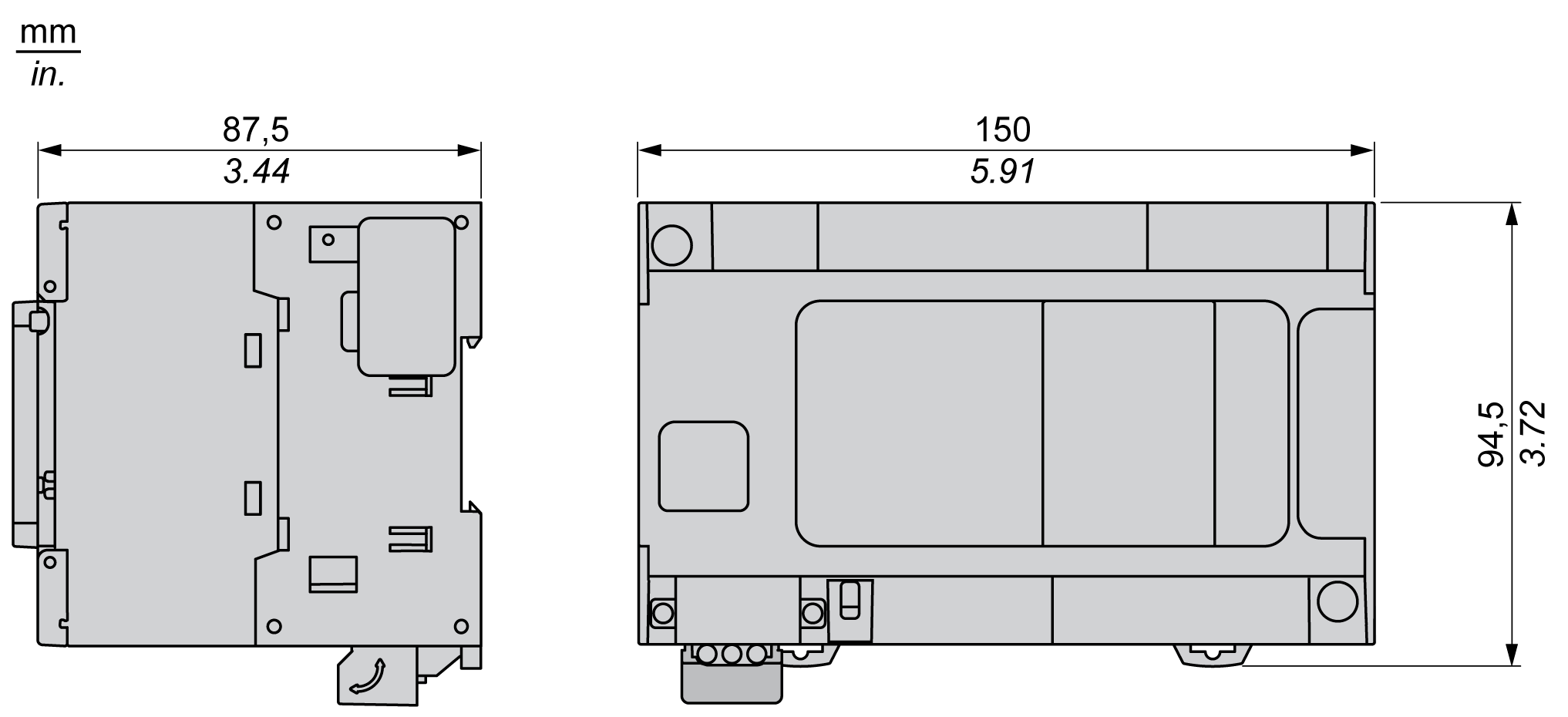

Nella seguente figura sono illustrate le dimensioni esterne del logic controller:
