Cablaggio dell'alimentazione

Panoramica

Per distribuire corrente al(i) segmento(i) di alimentazione I/O a 24 Vcc e al bus di alimentazione TM7 in base alla Descrizione della distribuzione dell'alimentazione, i moduli e i blocchi seguenti sono collegati a una sorgente esterna:

oModulo trasmettitore (TM5SBET7)

oBlocco I/O dell'interfaccia del bus di campo

oBlocco di distribuzione dell'alimentazione (PDB)

oBlocchi di I/O

Le sorgenti di alimentazione per queste connessioni possono essere uno o più sistemi di alimentazione. I requisiti sono definiti in base a:

orequisiti di tensione e di corrente

orequisiti di isolamento

NOTA: Collegare i circuiti di alimentazione a 0 Vdc tra di loro e alla messa a terra funzionale (FE) del sistema per rispettare i requisiti di CEM.

Cablaggio del modulo trasmettitore (TM5SBET7)

Il TM5SBET7 rappresenta il collegamento con l'alimentatore esterno a 24 Vcc e l'inizio della distribuzione dell'alimentazione per la configurazione remota del TM7. L'alimentazione è fornita da un alimentatore esterno isolato a seconda dei requisiti e delle capacità attuali.

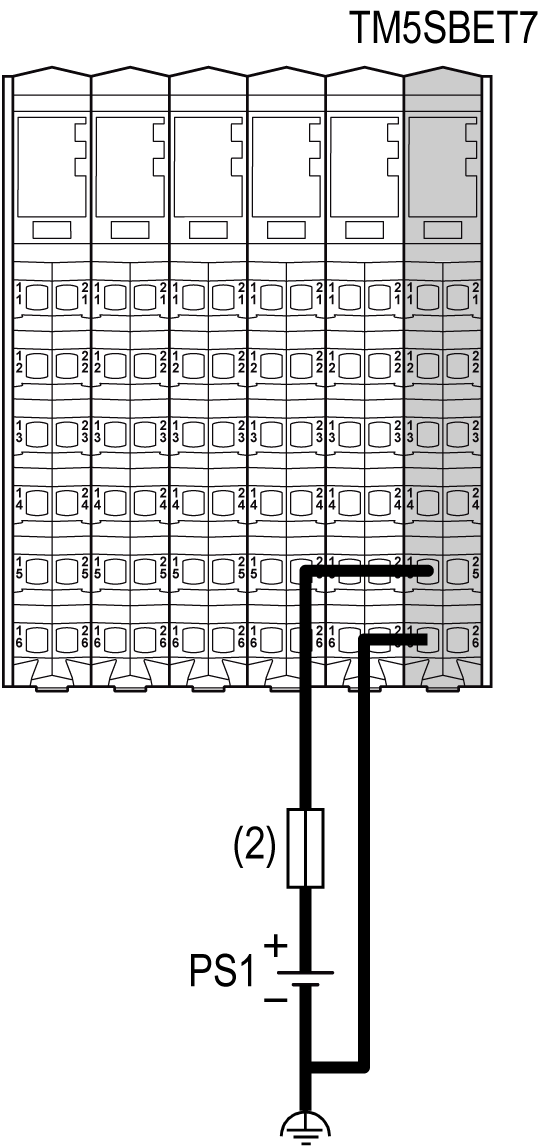

La figura seguente mostra il cablaggio del TM5SBET7 con un alimentatore esterno 24 Vcc:



(2)   Fusibile esterno tipo T ad azione lenta 1 A, 250 V

PS1   Alimentatore esterno 24 Vcc isolato

NOTA: Collegare i circuiti di alimentazione a 0 Vdc tra di loro e alla messa a terra funzionale (FE) del sistema. Se i circuiti di alimentazione a 0 Vdc degli alimentatori esterni non sono interconnessi, i LED di stato potrebbero non funzionare correttamente. Questa condizione potrebbe avere anche conseguenze più gravi, come un'esplosione e/o il rischio d'incendio.

Cablaggio del blocco di I/O dell'interfaccia del bus di campo

Il blocco di I/O dell'interfaccia del bus di campo è l'inizio della distribuzione dell'alimentazione nella configurazione distribuita del TM7. L'alimentazione è fornita da due alimentatori esterni isolati in base ai requisiti di corrente e alle capacità del sistema.

Occorre fare due connessioni dall'alimentazione al blocco di I/O dell'interfaccia del bus di campo:

La figura seguente mostra il blocco I/O dell'interfaccia del bus di campo cablato con due alimentazioni esterne separate di 24 Vcc:



(2)   Fusibile esterno tipo T ad azione lenta 1 A, 250 V ¹

(3)   Fusibile esterno tipo T ad azione lenta, 4 A max 250 V

PS1   Alimentazione principale esterna isolata, 24 Vcc

PS2   Alimentazione I/O esterna isolata, 24 Vcc

¹ fusibile limitato a 1 A per PDB, fusibile limitato max. a 5 A con massimo 4 PDB interconnessi. Nel caso di meno di 4 PDB il fusibile sarà in funzione del numero di PDB presenti.

NOTA: Collegare i circuiti di alimentazione a 0 Vdc tra di loro e alla messa a terra funzionale (FE) del sistema. Se i circuiti di alimentazione a 0 Vdc degli alimentatori esterni non sono interconnessi, i LED di stato potrebbero non funzionare correttamente. Questa condizione potrebbe avere anche conseguenze più gravi, come un'esplosione e/o il rischio d'incendio.

Cablaggio del PDB

Il TM7SPS1A (PDB) rafforza il bus alimentazione TM7. L'alimentazione è fornita da un alimentatore esterno isolato in base ai requisiti di corrente e alle capacità del sistema.

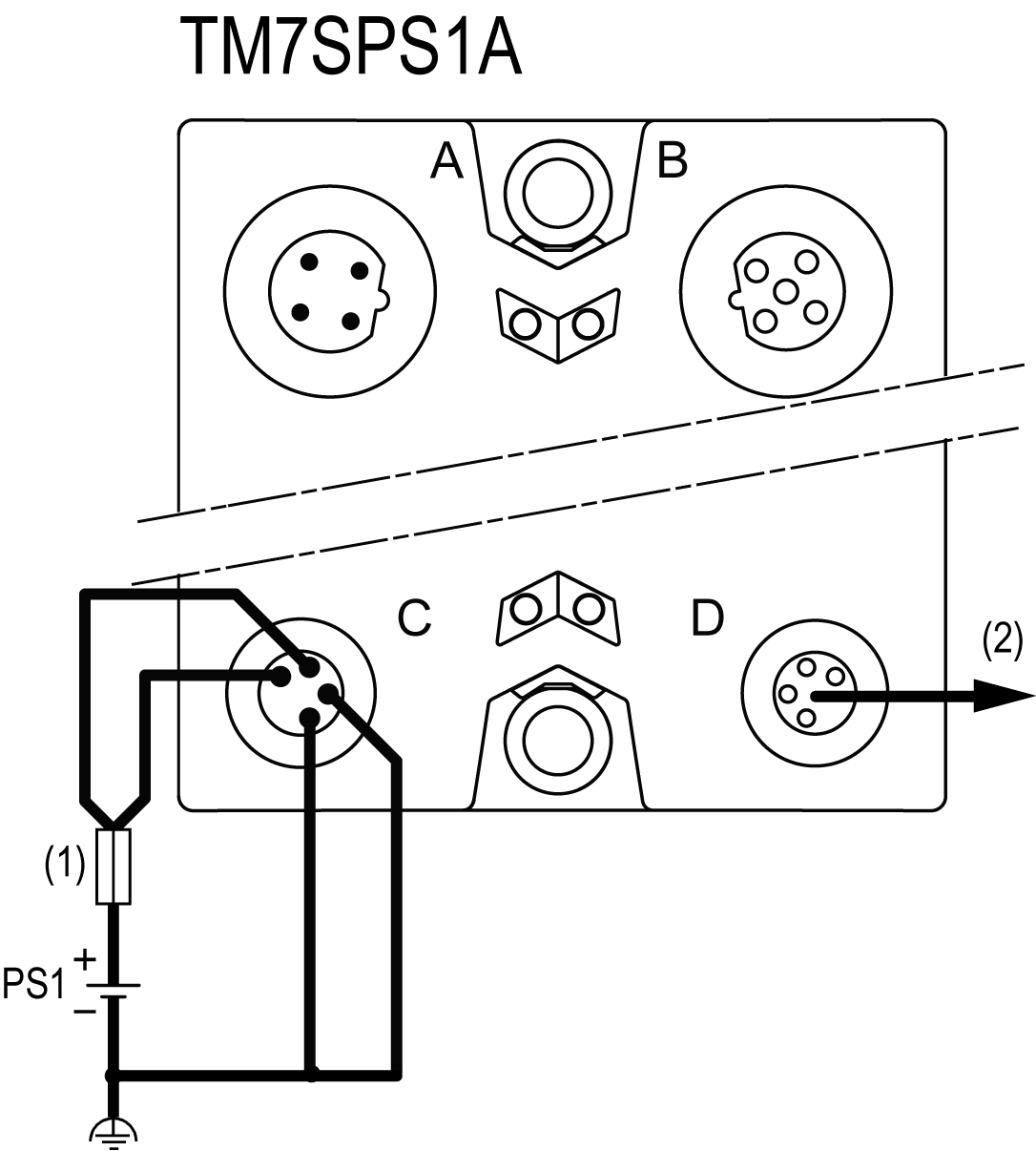

La figura seguente mostra il cablaggio del PDB con un solo alimentatore:



(1)   Fusibile esterno tipo T ad azione lenta, 1 A min., 4 A max., 250 V

(2)   Corrente massima 4 A

PS1   Alimentazione principale esterna isolata, 24 Vcc

NOTA: Collegare i circuiti di alimentazione a 0 Vdc tra di loro e alla messa a terra funzionale (FE) del sistema. Se i circuiti di alimentazione a 0 Vdc degli alimentatori esterni non sono interconnessi, i LED di stato potrebbero non funzionare correttamente. Questa condizione potrebbe avere anche conseguenze più gravi, come un'esplosione e/o il rischio d'incendio.

Cablaggio del blocco di I/O

Quando si fornisce alimentazione al blocco di I/O TM7, utilizzando il connettore OUT di alimentazione a 24 VCC del blocco di I/O precedente, entrambi i blocchi occupano lo stesso segmento di alimentazione I/O a 24 Vcc. Tuttavia, se si collega un alimentatore esterno isolato al connettore IN dell'alimentazione a 24 Vcc di un blocco di I/O TM7, si crea un nuovo segmento di alimentazione I/O a 24 Vcc che inizia con quel blocco di I/O.

Quando si inizia un nuovo segmento di alimentazione I/O a 24 Vcc, selezionare un alimentatore esterno isolato che sia in grado di supportare i requisiti dei blocchi di I/O previsti per quel segmento. Per maggiori informazioni, fare riferimento a Descrizione del segmento di alimentazione di I/O 24 Vcc.

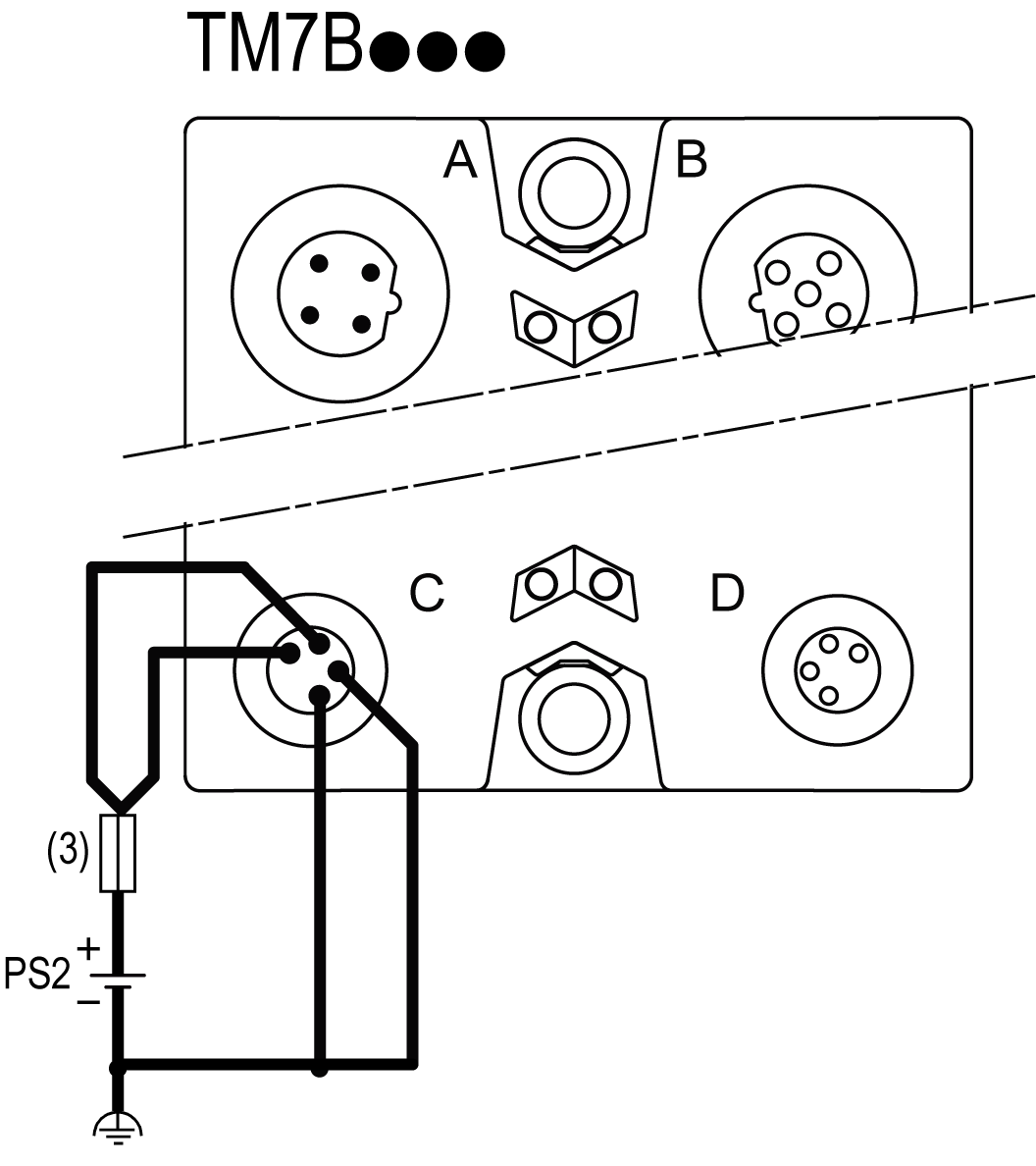

La figura seguente mostra un blocco di I/O cablato con un alimentatore esterno a 24 Vcc:



(3)   Fusibile esterno tipo T ad azione lenta, 8 A max 250 V

PS2   Alimentazione I/O esterna isolata, 24 Vcc

NOTA: Collegare i circuiti di alimentazione a 0 Vdc tra di loro e alla messa a terra funzionale (FE) del sistema. Se i circuiti di alimentazione a 0 Vdc degli alimentatori esterni non sono interconnessi, i LED di stato potrebbero non funzionare correttamente. Questa condizione potrebbe avere anche conseguenze più gravi, come un'esplosione e/o il rischio d'incendio.
