In modalità online, la scheda Stato dell'accoppiatore bus fornisce le informazioni di monitoraggio e diagnostica per l'accoppiatore bus e i moduli collegati.
Visualizzazione delle informazioni di diagnostica
Le informazioni di stato di modulo di espansione e accoppiatore bus sono visualizzate nella scheda Stato dell'accoppiatore bus in EcoStruxure Machine Expert.
Per ulteriori informazioni, consultare la descrizione delle schede di Stato.

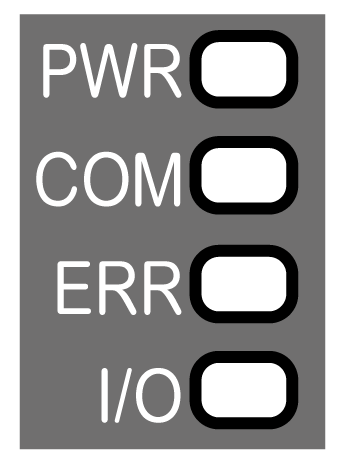

Lo schema seguente mostra i LED di Accoppiatore bus linea seriale TM3 Modbus:
Nella tabella riportata di seguito sono descritti i LED di stato:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
PWR |
Verde |
Acceso |
Alimentazione inserita. |
|
Off |
Alimentazione non presente. Tutte le spie LED sono spente. |
||
|
COM |
Verde |
Lampeggiante |
Invio e ricezione dati. |
|
Spento |
Nessuno scambio di dati. |
||
|
Rosso |
Lampeggiante |
Il dispositivo riceve un frame dati errato. |
|
|
ERR |
Rosso |
Lampeggiante |
Il dispositivo ha rilevato un errore, nella maggior parte delle situazioni, reversibile. Ad esempio: oPosizione selettore a rotazione modificata durante la modalità operativa. Ritorno alla posizione iniziale per ripristinare il comportamento del LED. oErrore rilevato durante l'aggiornamento del firmware. oErrori di configurazione e comunicazione. |
|
Spento |
Nessun errore rilevato. |
||
|
I/O |
Verde |
Lampeggiante |
Il dispositivo ha ricevuto e applicato la configurazione dei moduli di espansione. |
|
Acceso |
Il dispositivo comunica con i moduli di espansione. |
||
|
Verde Rosso |
Lampeggiante Acceso |
La configurazione fisica non è coerente con la configurazione software. Nessuno scambio di dati (stato e I/O) in corso. |
|
|
Verde Rosso |
Acceso Acceso |
La configurazione fisica non è coerente con la configurazione software. Dati I/O non applicati. |
|
|
Verde Rosso |
Acceso Lampeggiante |
Almeno un modulo di espansione TM2 o TM3 non ha risposto all'accoppiatore del bus per 10 cicli consecutivi. |
|
|
Spento |
Nessuna configurazione. Il dispositivo non comunica con i moduli di espansione. |
NOTA: Ad eccezione del LED PWR, ogni LED è acceso per alcuni secondi, quindi è spento durante la sequenza di avvio. Le regole di comportamento del LED si applicano al completamento dell'avvio.
Diagnostica dello stato dell'accoppiatore bus di linea seriale
La tabella seguente fornisce informazioni dettagliate su stato dell'accoppiatore bus, stato del modulo di espansione oltre alle statistiche di comunicazione:
|
Registro |
Funzione |
Bit |
Descrizione |
|---|---|---|---|
|
900 |
Stato del bus |
0…8 |
Riservato |
|
9 |
Errore di comunicazione o errore esterno |
||
|
10…12 |
Riservato |
||
|
13 |
Moduli di espansione assenti o non configurati correttamente |
||
|
14…15 |
Riservato |
||
|
901 |
Errore di espansione |
0 |
Errore modulo 1 |
|
1 |
Errore modulo 2 |
||
|
2 |
Errore modulo 3 |
||
|
3 |
Errore modulo 4 |
||
|
4 |
Errore modulo 5 |
||
|
5 |
Errore modulo 6 |
||
|
6 |
Errore modulo 7 |
||
|
7 |
Errore modulo 8 |
||
|
8 |
Errore modulo 9 |
||
|
9 |
Errore modulo 10 |
||
|
10 |
Errore modulo 11 |
||
|
11 |
Errore modulo 12 |
||
|
12 |
Errore modulo 13 |
||
|
13 |
Errore modulo 14 |
||
|
14…15 |
Riservato |
||
|
902 - 929 |
Riservato |
- |
Riservato |
|
930 |
Stato del bus TM2/TM3 |
0…1 Modulo 1 |
Stato modulo (2 bit per modulo): o0x0: modulo OK o0x1: errore di configurazione del modulo rilevato o0x2: errore di runtime del modulo rilevato o0x3: modulo non presente ma si tratta del modulo opzionale |
|
2…3 Modulo 2 |
|||
|
4…5 Modulo 3 |
|||
|
6…7 Modulo 4 |
|||
|
8…9 Modulo 5 |
|||
|
10…11 Modulo 6 |
|||
|
12…13 Modulo 7 |
|||
|
14…15 Modulo 8 |
|||
|
931 |
Stato del bus TM2/TM3 |
0…1 Modulo 9 |
Stato modulo (2 bit per modulo): o0x0: modulo OK o0x1: errore di configurazione del modulo rilevato o0x2: errore di runtime del modulo rilevato o0x3: modulo non presente ma si tratta del modulo opzionale |
|
2…3 Modulo 10 |
|||
|
4…5 Modulo 11 |
|||
|
6…7 Modulo 12 |
|||
|
8…9 Modulo 13 |
|||
|
10…11 Modulo 14 |
|||
|
12…13 |
Riservato |
||
|
14…15 |
Stato del bus: o0x0: bus OK o0x1: errore di configurazione bus rilevato o0x2: errore di runtime del bus rilevato o0x3: bus non configurato |
||
|
932 |
Stato del sistema |
– |
o0x0: il sistema si sta avviando. o0x1: il bus TM3 non è configurato. o0x2: trasferimento di una configurazione TM3 in corso. o0x3: una configurazione TM3 valida è stata applicata correttamente. o0x4: il bus TM3 è controllato da Modbus SL IOScanner. o0x5: il bus TM3 è controllato da Web server. o0x6: timeout su aggiornamento del bus di campo o0x7: aggiornamento firmware in corso o0x9: transizione di stato del sistema in corso. |
Diagnostica della comunicazione accoppiatore bus linea seriale
La tabella seguente fornisce informazioni sui registri per la gestione della comunicazione:
|
Registro |
Funzione |
Descrizione |
|---|---|---|
|
990 |
Non utilizzato |
– |
|
991 |
Numero di messaggi ricevuti |
Numero di messaggi ricevuti |
|
992 |
Numero di messaggi inviati |
Numero di messaggi inviati |
|
993 |
Numero di messaggi non validi |
Numero di messaggi danneggiati (errore di formato nella richiesta, azione non valida o CRC) |
