Il Accoppiatore bus linea seriale TM3 Modbus supporta un server Web e offre facile accesso a informazioni come dati di configurazione, stato modulo, dati I/O, statistiche di rete e informazioni diagnostiche. Tutte queste informazioni fondamentali sono disponibili con un semplice browser Web.
Inoltre, il server Web consente di monitorare queste informazioni, la rete dell'accoppiatore bus e I/O da remoto.
È possibile accedere al server Web con HTTPS (connessioni sicure). HTTP (connessioni non sicure) non è supportato.
Il server Web è accessibile tramite la porta USB dell'accoppiatore bus. È possibile utilizzare le pagine del server Web per la configurazione della velocità di rete e il controllo delle uscite dei moduli I/O oltre a diagnostica e monitoraggio. Per consultarle è sufficiente un browser Web. Non è necessario effettuare alcuna procedura di configurazione o di programmazione.
Qualsiasi PC che dispone di una porta USB (host) può collegarsi al server Web attraverso un browser Web.
Per accedere al server è Web necessario uno dei seguenti browser Web:
oMicrosoft Internet Explorer (versione ≥ 11)
oGoogle Chrome (versione ≥ 71)
oMozilla Firefox (versione ≥ 64)
oMicrosoft Edge (versione ≥ 42)
Il server Web consente di monitorare un accoppiatore bus, di eseguire varie attività di manutenzione, incluse modifiche ai dati dei moduli di uscita e alla configurazione della velocità di rete. È necessario adottare misure meticolose per assicurarsi che l'ambiente fisico immediato della macchina e del processo sia in uno stato che non presenti rischi per la sicurezza di persone o materiali prima di esercitare il controllo in remoto.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oDefinire una password sicura per il server Web e non consentire l'utilizzo di questa funzione a personale non autorizzato o altrimenti non qualificato. oVerificare che, quando si utilizza il controller da una sede remota, in loco sia presente un osservatore qualificato e competente. oÈ necessario conoscere a fondo l'applicazione e la macchina/il processo che controlla prima di tentare di modificare i dati, arrestare un'applicazione in corso o avviare il controller in remoto. oAdottare le misure necessarie a garantire di stare azionando il controller giusto, disponendo di una documentazione chiara e inequivocabile nell'applicazione del controller e la sua connessione remota. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
NOTA: L'utilizzo del server Web deve essere consentito esclusivamente a personale autorizzato e qualificato. Per persona qualificata si intende una persona che possiede capacità e conoscenze relative alla struttura e al funzionamento della macchina, nonché al processo controllato dall'applicazione e la sua installazione e ha ricevuto una formazione adeguata in materia di sicurezza che gli consente di riconoscere ed evitare i possibili rischi. Schneider Electric non si assume alcuna responsabilità per qualsiasi conseguenza derivante dall'uso di questa funzione.
Gli account utente sul server Web possono essere gestiti in MANUTENZIONE / Account utente.
Per accedere al server Web, verificare che i selettori a rotazione siano nella posizione di impostazione indirizzo. Per ulteriori informazioni sull'impostazione dell'indirizzo, vedere Accoppiatore bus Modicon TM3 - Guida hardware, Impostazione indirizzo di linea seriale.
By default, the user name is Administrator, and the password is Administrator. You must change the password at the first login.
|
|
|
ACCESSO AI DATI NON AUTORIZZATO |
|
oNon esporre possibilmente il dispositivo o la rete di dispositivi a reti pubbliche e Internet. oCambiare immediatamente la password predefinita con una password nuova e sicura. oNon distribuire password a utenti non autorizzati o personale non qualificato. oLimitare l'accesso al personale autorizzato. oUtilizzare livelli di sicurezza aggiuntivi, ad esempio reti VPN per l'accesso remoto, e installare meccanismi di firewall. oVerificare l'efficacia delle misure adottate regolarmente e con la massima frequenza. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
NOTA: Per password sicura si intende una password che non è stata divulgata né distribuita a personale non autorizzato e che non contiene dati personali né intuitivi. Ricordare che la combinazione di lettere maiuscole, lettere minuscole e numeri offre un maggior grado di protezione. Scegliere una password di almeno dieci caratteri.
Per reimpostare la password, procedere come segue:
|
Passo |
Azione |
|---|---|
|
1 |
Collegarsi all'accoppiatore bus utilizzando la porta USB. |
|
2 |
Aprire il browser. |
|
3 |
Immettere l'indirizzo IP 90.0.0.1. |
|
4 |
Spostare uno dei selettori a rotazione in un'altra posizione. Risultato: il LED ERR lampeggia in rosso. Viene visualizzato il pulsante Ripristina account utente. |
|
5 |
Fare clic su Ripristina account utente. |
|
6 |
Spostare il selettore a rotazione cambiato nella posizione precedente. Risultato: il pulsante Ripristina account utente non è più visualizzato. |

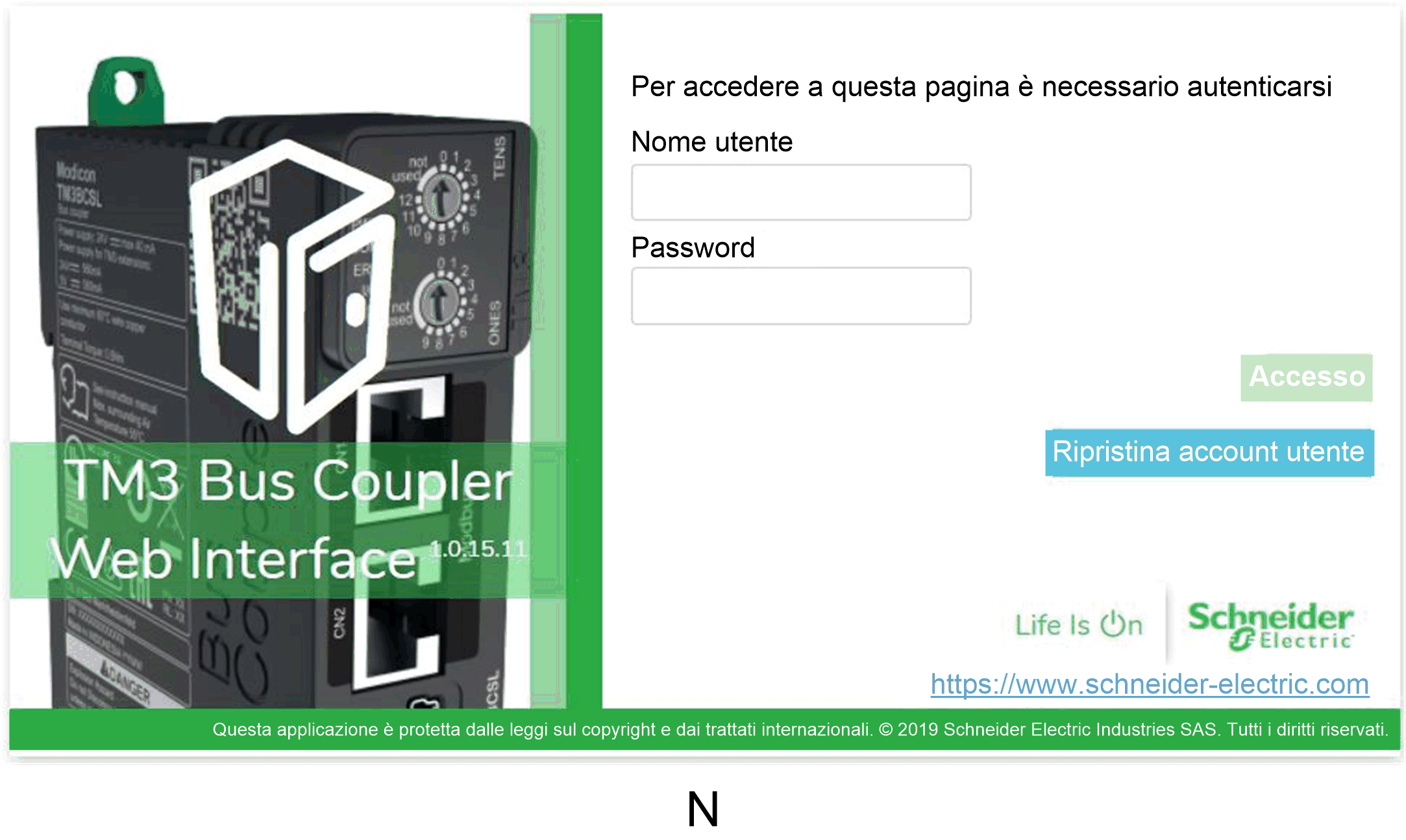

La pagina di login è il punto di accesso per l'autenticazione da parte del Web server. Il certificato deve essere convalidato. Per accedere alla pagina di login del sito Web mostrata nell'illustrazione seguente, digitare nel navigatore l'indirizzo IP 90.0.0.1. Per accedere al server Web, immettere nome utente e password e fare clic su Accedi.
Il server Web contiene le seguenti pagine:
oHOME
NOTA: La sessione di timeout per ogni login è dieci minuti. Quando non si esegue nessuna azione dopo il login, facendo clic su qualsiasi pulsante si viene ridiretti alla pagina di login. Per accedere alle pagine web, è necessario effettuare un nuovo login con il nome utente e la password.
HOME / Panoramica apparecchiatura
La pagina HOME mostra i dettagli del prodotto Accoppiatore bus TM3.
La sezione di Identificazione della pagina HOME è composta dai seguenti elementi:
|
Elemento |
Descrizione |
|---|---|
|
Nome fornitore |
Nome del fornitore dell'accoppiatore bus |
|
ID prodotto |
ID prodotto dell'accoppiatore bus |
|
Nome prodotto |
Nome prodotto dell'accoppiatore bus |
|
Codice prodotto |
Codice di riferimento prodotto dell'accoppiatore bus |
|
Numero di serie |
Numero di serie dell'accoppiatore bus |
|
Identifica dispositivo |
Fare clic sul pulsante per individuare l'accoppiatore bus. I LED dell'accoppiatore bus lampeggiano con luce rossa per alcuni secondi. |
La pagina DIAGNOSTICA mostra lo stato dell'accoppiatore bus.
La pagina DIAGNOSTICA contiene le seguenti pagine secondarie:
oModbus Linea seriale oppure Modbus TCP
La sezione di Identificazione mostra i dettagli sull'identificazione dell'accoppiatore bus:
|
Elemento |
Descrizione |
|---|---|
|
Nome fornitore |
Nome del fornitore dell'accoppiatore bus |
|
ID prodotto |
ID prodotto dell'accoppiatore bus |
|
Nome prodotto |
Nome prodotto dell'accoppiatore bus |
|
Codice prodotto |
Codice di riferimento prodotto dell'accoppiatore bus |
|
Numero di serie |
Numero di serie dell'accoppiatore bus |
La sezione Stato mostra i dettagli sullo stato dell'accoppiatore bus:
|
Elemento |
Descrizione |
|---|---|
|
Ultima causa di arresto |
Visualizza la causa dell'ultimo arresto dell'accoppiatore bus. |
|
Porta USB |
Indica se vi è un cavo USB collegato all'accoppiatore bus. |
|
Modalità operativa |
Visualizza una delle seguenti modalità operative dell'accoppiatore bus: oTempo inattivo oModbus seriale oInterfaccia Web oAggiornamento firmware in corso oTimeout |
|
Stato configurazione |
Visualizza uno dei seguenti stati di configurazione dell'accoppiatore bus: oNon configurato oConfigurato |
DIAGNOSTICA / Linea seriale Modbus
La sezione di Configurazione visualizza lo stato della connessione Serial Line:
|
Elemento |
Descrizione |
|---|---|
|
Velocità corrente |
Velocità di trasmissione in baud. |
|
Indirizzo slave |
Indirizzo slave dell'accoppiatore bus |
La sezione Statistiche mostra la configurazione corrente della connessione Serial Line:
|
Elemento |
Descrizione |
|---|---|
|
TX messaggi |
Visualizza il numero di messaggi Modbus trasmessi tramite la linea seriale. |
|
RX messaggi |
Visualizza il numero di messaggi Modbus ricevuti tramite la linea seriale. |
|
Messaggi di errore |
Visualizza il numero di messaggi Modbus con errori di frame ricevuti tramite la linea seriale. |
|
Reimposta |
Azzera i valori delle Statistiche. |
|
Aggiorna |
Aggiorna i valori delle Statistiche. |
La pagina CONFIGURAZIONE visualizza la configurazione dei moduli I/O importata da IO Configurator accoppiatore bus TM3. Il file di configurazione è in formato .SPF.
|
Elemento |
Descrizione |
|---|---|
|
Barra degli strumenti PROGETTO |
|
|
Nuovo |
Pulsante di sola lettura. |
|
Apri |
Consente di importare i file di configurazione dei moduli I/O generati da IO Configurator accoppiatore bus TM3. Fare clic su Apri per importare i file. |
|
Salva |
Pulsante di sola lettura. |
|
Barra degli strumenti CONFIGURAZIONE |
|
|
Applica |
Consente di applicare i file di configurazione dei moduli I/O su Accoppiatore bus TM3. In caso di mancata corrispondenza hardware della configurazione, viene generato un messaggio di errore. |
|
Barra degli strumenti DISPOSITIVI |
Barra degli strumenti di sola lettura. |
La pagina MONITORAGGIO visualizza i moduli di espansione collegati al Accoppiatore bus TM3.
Pagina MONITORAGGIO senza moduli rilevati:
Pagina MONITORAGGIO con moduli e dettagli:
1 Bus Monitoring
2 Modulo selezionato
3 Pulsante Reconcile
4 Dettagli modulo
La pagina MONITORAGGIO mostra e descrive tutti i moduli rilevati dall'accoppiatore bus e consente di:
oVisualizzare lo stato di un modulo selezionato (in esecuzione o non in esecuzione) e il protocollo utilizzato.
oLeggere il valore di un ingresso o di un'uscita.
oForzare un valore a un'uscita facendo clic su Forza.
oIdentificare un modulo facendo clic su Riconcilia.
|
Elemento |
Descrizione |
|---|---|
|
Rileva |
Consente di rilevare i moduli collegati all'accoppiatore bus. |
|
Assumi proprietà del bus Proprietà bus |
Riserva il bus per consentire la forzatura delle uscite del modulo. È possibile fare clic sul pulsante quando l'accoppiatore bus è configurato e non controllato da un controller. Risultato: all'utente viene notificato che il bus I/O è controllato dall'interfaccia Web. È possibile modificare i valori di uscita. Fare clic su Proprietà bus per rilasciare il controllo del bus I/O. |
Dettagli modulo
La vista dettagli del modulo fornisce i dati seguenti:
oNome e descrizione del modulo
oStato del modulo
oOpzione filtro per filtrare gli I/O
oUn elenco degli I/O del modulo
Questa lista di I/O consente di visualizzare un valore in tempo reale di un ingresso e di scrivere il valore di un'uscita.
La vista dispone di pulsanti VISUALIZZA che permettono di modificare il formato dei valori visualizzati.
Forzatura uscite
1.Quando è attivato Assumi proprietà del bus, fare clic su un modulo per forzarne le uscite.
2.Impostare i valori di uscita se si desidera forzare il modulo nella colonna Valori preparati dell'elenco dei relativi I/O.
3.Fare clic sul pulsante Forza.
Risultato: viene visualizzato un messaggio.
4.Fare clic su Accetto per confermare le modifiche e inviarle all'accoppiatore bus.
Fare clic su Non accetto per annullare le modifiche.
Dato che i moduli non vengono identificati automaticamente, fare clic sul pulsante Riconcilia per identificare i moduli.
La pagina MANUTENZIONE consente di visualizzare e modificare la configurazione dell'accoppiatore bus.
La pagina MANUTENZIONE contiene le seguenti pagine secondarie:
Gestione account
Questa pagina secondaria consente di immettere la password di login per accedere al server Web:
|
Elemento |
Descrizione |
|---|---|
|
Gestione account Selezionare un account per modificarlo |
|
|
Nome utente |
Elenco dei seguenti account utente: oAmministratore L'account Amministratore è configurato con una password predefinita (Administrator / Administrator). Modificare la password predefinita dopo il primo collegamento. oOperatore Per impostazione predefinita, questo account è disabilitato. oVisualizzatore Per impostazione predefinita, questo account è disabilitato. NOTA: In base all'account, è possibile accedere ad alcune pagine Web. Per sapere quali pagine Web sono accessibili, vedere la tabella che segue. |
|
Attivato |
Selezionato se l'account è abilitato. |
|
Gestione account Specifica nuova password per l'account |
|
|
Password corrente |
Immettere la password corrente dell'account utente. |
|
Nuova password |
Immettere una password per l'account utente. NOTA: Deve contenere almeno dieci caratteri e fino a 32 caratteri e utilizzare i caratteri alfanumerici a...z, A...Z, 0...9. Per reimpostare la password, vedere la sezione Reset della password. |
|
Conferma nuova password |
Immettere nuovamente la password dell'account selezionato. |
|
Applica |
Salva la nuova password. |
La seguente tabella mostra le pagine accessibili a seconda dell'account utente:
|
Pagine Web |
Pagine secondarie |
Amministratore |
Operatore |
Visualizzatore |
|---|---|---|---|---|
|
HOME |
– |
✓ |
✓ |
✓ |
|
MONITORAGGIO |
– |
✓ |
✓ |
– |
|
DIAGNOSTICA |
Dispositivo |
✓ |
✓ |
✓ |
|
Linea seriale Modbus |
✓ |
✓ |
✓ |
|
|
CONFIGURAZIONE |
– |
✓ |
– |
– |
|
MANUTENZIONE |
Account utente |
✓ |
✓1 |
✓1 |
|
✓ |
– |
– |
||
|
File del registro di sistema |
✓ |
✓ |
– |
|
|
Linea seriale Modbus |
✓ |
– |
– |
|
|
(1) È possibile modificare solo l'account utente. |
||||
Notifica uso sistema
La pagina secondaria consente di definire un messaggio di Notifica uso sistema visualizzato agli utenti all'accesso:
|
Elemento |
Descrizione |
|---|---|
|
Notifica uso sistema |
|
|
Attivato |
Se selezionato, è possibile definire un messaggio visualizzato all'accesso. |
|
Messaggio |
Visualizza il messaggio definito. |
|
Reimposta |
Ripristina al messaggio predefinito. |
|
Applica |
Applica le modifiche. |
La pagina secondaria Firmware mostra la versione firmware del Accoppiatore bus TM3 e consente di aggiornarne il firmware:
|
Elemento |
Descrizione |
|---|---|
|
Firmware corrente |
|
|
Firmware |
Versione del firmware |
|
Interfaccia Web |
Versione Web server |
|
Aggiornamento firmware Seleziona una nuova versione del firmware |
|
|
Seleziona |
Consente di selezionare il nuovo file del firmware dell'accoppiatore bus. |
|
Applica |
Applica il nuovo firmware. |
|
Annulla |
Annulla le modifiche del firmware. |
NOTA: Non è possibile aggiornare il firmware quando Accoppiatore bus TM3 scambia ciclicamente i dati con il logic/motion controller. Per accertarsi che l'accoppiatore bus non stia scambiando dati, vedere MONITORAGGIO.
Per aggiornare il firmware dell'accoppiatore:
|
Passo |
Azione |
|---|---|
|
1 |
Staccare l'alimentazione dell'accoppiatore bus. |
|
2 |
Verificare che i selettori a rotazione siano nella posizione di impostazione indirizzo, ad esempio TENS a 0, ONES a 1. |
|
3 |
Collegare il cavo USB al PC e poi all'accoppiatore bus. |
|
4 |
Fornire l'alimentazione all'accoppiatore bus. |
|
5 |
Accedere al server Web come amministratore. |
|
6 |
Verificare nella pagina MONITORAGGIO che l'accoppiatore del bus non scambi dati con il controller. |
|
7 |
Fare clic su MANUTENZIONE / Firmware. |
|
8 |
Fare clic su Seleziona, quindi selezionare il file del firmware. Risultato: viene visualizzata una finestra di conferma. |
|
9 |
Fare clic su Accetto. Risultato: alla fine del download e dopo la verifica del file, viene visualizzata una finestra di conferma. |
|
10 |
Fare clic su Sì per chiudere la finestra di conferma, quindi fare clic su Applica. Risultato: al termine dell'aggiornamento firmware viene visualizzato un messaggio che indica se l'aggiornamento del firmware è stato completato correttamente. |
MANUTENZIONE / Firmware moduli
La pagina secondaria Firmware moduli mostra la versione del firmware dei moduli configurati e consente di aggiornarne il firmware:
|
Elemento |
Descrizione |
|---|---|
|
Panoramica firmware moduli |
|
|
Slot |
Numero di slot del modulo. |
|
Codice prodotto |
Codice prodotto del modulo |
|
Firmware corrente |
Versione firmware del modulo |
|
Gestione firmware dei moduli Seleziona una nuova versione del firmware |
|
|
Seleziona |
Consente di selezionare il nuovo file del firmware del modulo. NOTA: è possibile selezionare solo un singolo file del firmware. Tutti i moduli sul bus corrispondenti al firmware selezionato vengono aggiornati. |
|
Applica |
Consente di applicare il nuovo firmware. |
NOTA: Non è possibile aggiornare il firmware quando Accoppiatore bus TM3 scambia ciclicamente i dati con il logic/motion controller. Per accertarsi che l'accoppiatore bus non stia scambiando dati, vedere MONITORAGGIO.
Per aggiornare il firmware del modulo:
|
Passo |
Azione |
|
|---|---|---|
|
1 |
Staccare l'alimentazione dell'accoppiatore bus. |
|
|
2 |
Collegare il cavo USB. |
|
|
3 |
Fornire l'alimentazione all'accoppiatore bus. |
|
|
4 |
Collegarsi al server Web. |
|
|
5 |
Verificare nella pagina MONITORAGGIO che l'accoppiatore del bus non scambi dati con il controller. |
|
|
6 |
Fare clic su MANUTENZIONE / Firmware moduli. |
|
|
7 |
Fare clic su Seleziona, quindi selezionare il file del firmware. Risultato: il file del firmware viene selezionato. |
|
|
8 |
Fare clic su Applica. Risultato: viene visualizzata una finestra di conferma. |
|
|
9 |
Fare clic su Accetto. Risultato: viene visualizzata una finestra di riavvio. |
|
|
10 |
Fare clic su Sì. Risultato: il file viene verificato e scaricato. Viene quindi visualizzata una finestra di conferma. Il Accoppiatore bus TM3 si riavvia e viene visualizzata una finestra di conferma. |
Fare clic su No. Risultato: l'aggiornamento del firmware è annullato. |
MANUTENZIONE / File registro sistema
La pagina secondaria File registro sistema elenca i file di registro. Alcune informazioni nei file di registro provengono da interazioni interne del firmware e sono previste per l'utilizzo da parte dell'assistenza tecnica Schneider Electric:
|
Elemento |
Descrizione |
|---|---|
|
File di registro Selezionare uno o più file di registro da scaricare |
|
|
Seleziona |
Consente di selezionare uno o più file di registro. |
|
Nome |
Mostra l'elenco dei file del registro. |
|
Dimensione |
Mostra le dimensioni dei file del registro. |
|
Download |
Consente di scaricare i dei file del registro. |
MANUTENZIONE / Linea seriale Modbus
La pagina secondaria Linea seriale Modbus consente di modificare le impostazioni di rete:
|
Elemento |
Descrizione |
|---|---|
|
Configurazione |
|
|
Velocità (baud) |
Consente di impostare la velocità di trasmissione. È inoltre possibile impostare la velocità di trasmissione con il selettore a rotazione. Vedere Accoppiatore bus TM3 Modicon - Guida hardware. |
|
Indirizzo slave |
Visualizza il valore dell'indirizzo slave del dispositivo. |
|
Parità |
Usato per il rilevamento degli errori. |
|
Bit di dati |
Visualizza il numero di bit per la trasmissione dei dati. |
|
Bit di stop |
Visualizza il numero di bit di stop. |
|
Applica |
Salva le impostazioni di configurazione. NOTA: Dopo la conferma, l'accoppiatore del bus viene ripristinato automaticamente e viene applicata la nuova velocità. |
|
Annulla |
Annulla le modifiche alla configurazione. |
|
Coerenza dati seriali Modbus |
|
|
Attivato |
Consente una copia interna dei registri dati di ingresso (3000-3499 o 13000-13499) da conservare dalla ricezione della prima richiesta di lettura fino alla ricezione della seconda richiesta di lettura OPPURE fino allo scadere del timeout di monitoraggio. Attivato per impostazione predefinita quando la configurazione dei moduli I/O richiede più di 124 parole per leggere i dati dell'ingresso. |
|
Annulla |
Annulla le impostazioni di configurazione. |
|
Applica |
Salva le impostazioni di configurazione. |
