Schema di cablaggio del TMC4HOIS01
La cartuccia dispone di una morsettiera rimovibile a molla per il collegamento degli ingressi.
Vedere Miglior prassi per il cablaggio.

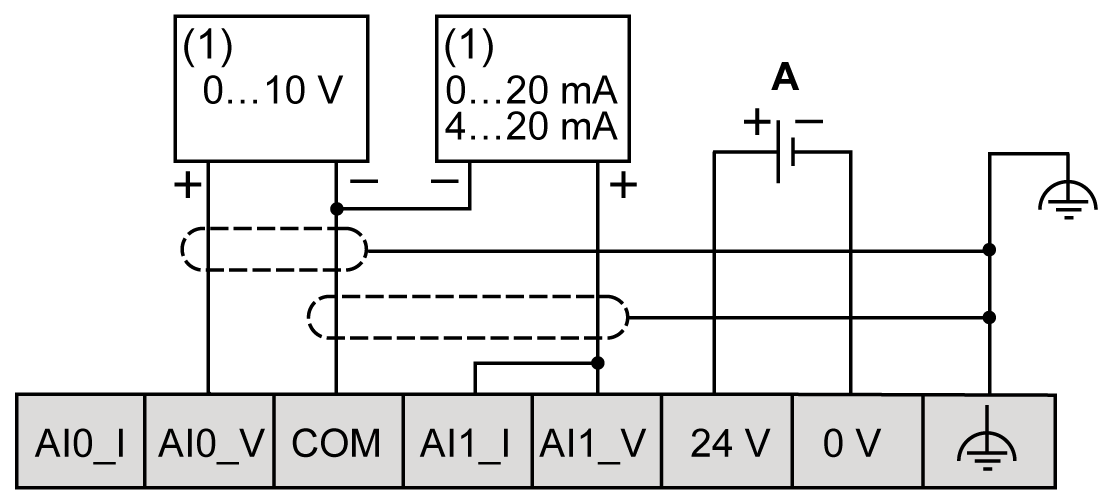

La seguente figura mostra un esempio di collegamento degli ingressi di tensione e di corrente:
(1): Corrente/tensione dispositivo di uscita analogico
A: Alimentazione esterna
NOTA: Ogni ingresso può essere collegato a un ingresso di tensione o di corrente.
