Il modulo Ethernet TMSES4 offre un’interfaccia Ethernet aggiuntiva per il controller. Nel sistema è possibile configurare fino a tre moduli TMSES4.
L'indirizzo MAC del TMSES4 è univoco per i tre TMSES4, tale indirizzo MAC è disponibile sull'etichetta sulla parte sinistra del M262 Logic/Motion Controller.
Questa tabella descrive le caratteristiche principali del modulo di comunicazione Ethernet TMSES4:
|
Caratteristiche principali |
|
|---|---|
|
Standard |
|
|
Tipo di connettore |
4 connettori RJ45 per la comunicazione Ethernet |
|
Velocità di trasferimento |
1 Gbit/s max. |

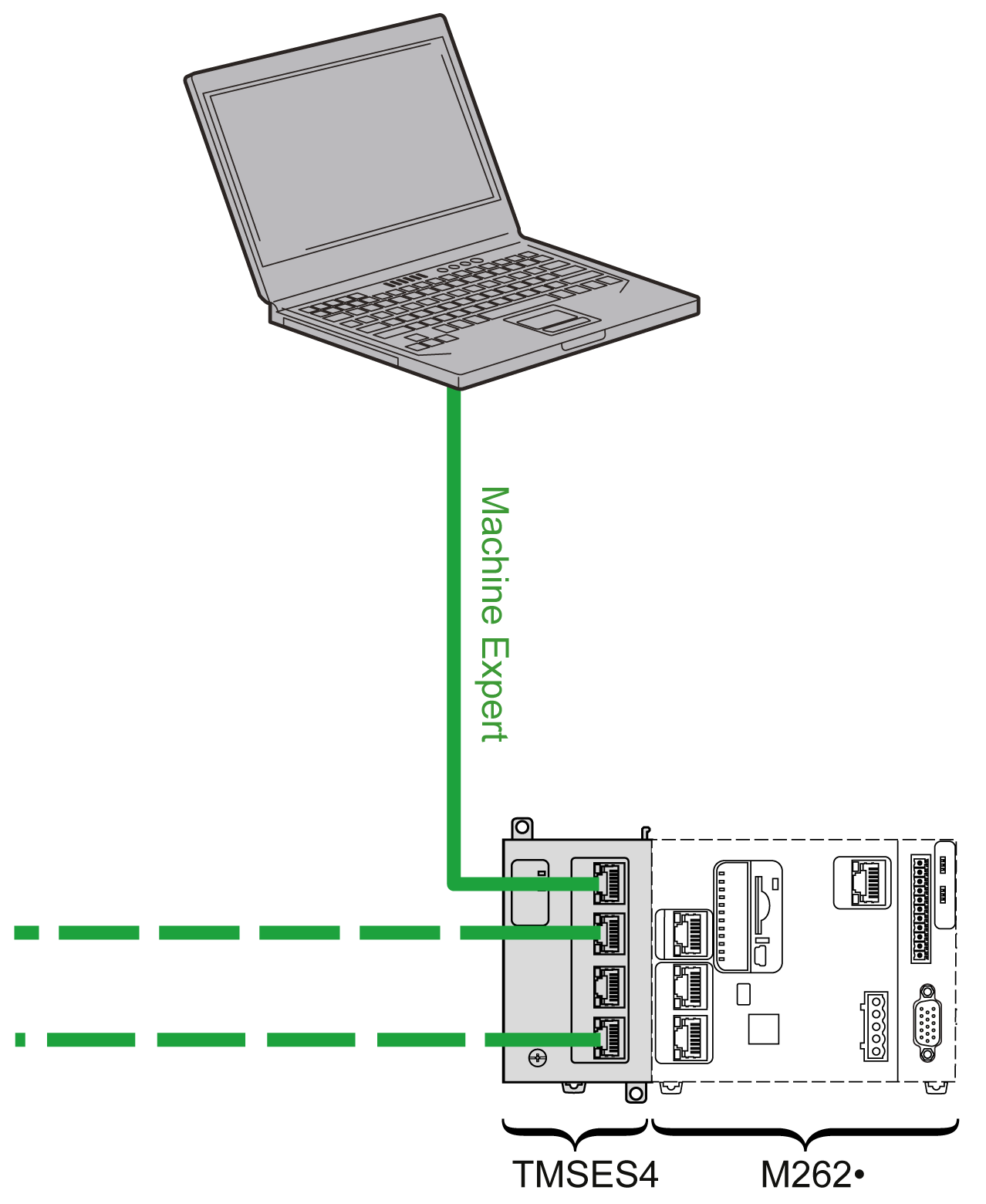

La seguente illustrazione mostra la connessione di un controller ad una rete Ethernet:
NOTA: Se si configurano più moduli TMSES4, ciascun modulo deve essere in una sottorete diversa.
NOTA: I moduli TMSES4 devono trovarsi in una sottorete differente da quella delle porte Ethernet del controller.
NOTA: Non collegare mai due moduli TMSES4 insieme se sono montati sullo stesso controller.
NOTA: Non collegare mai un modulo TMSES4 a una porta Ethernet sul controller su cui è montato.

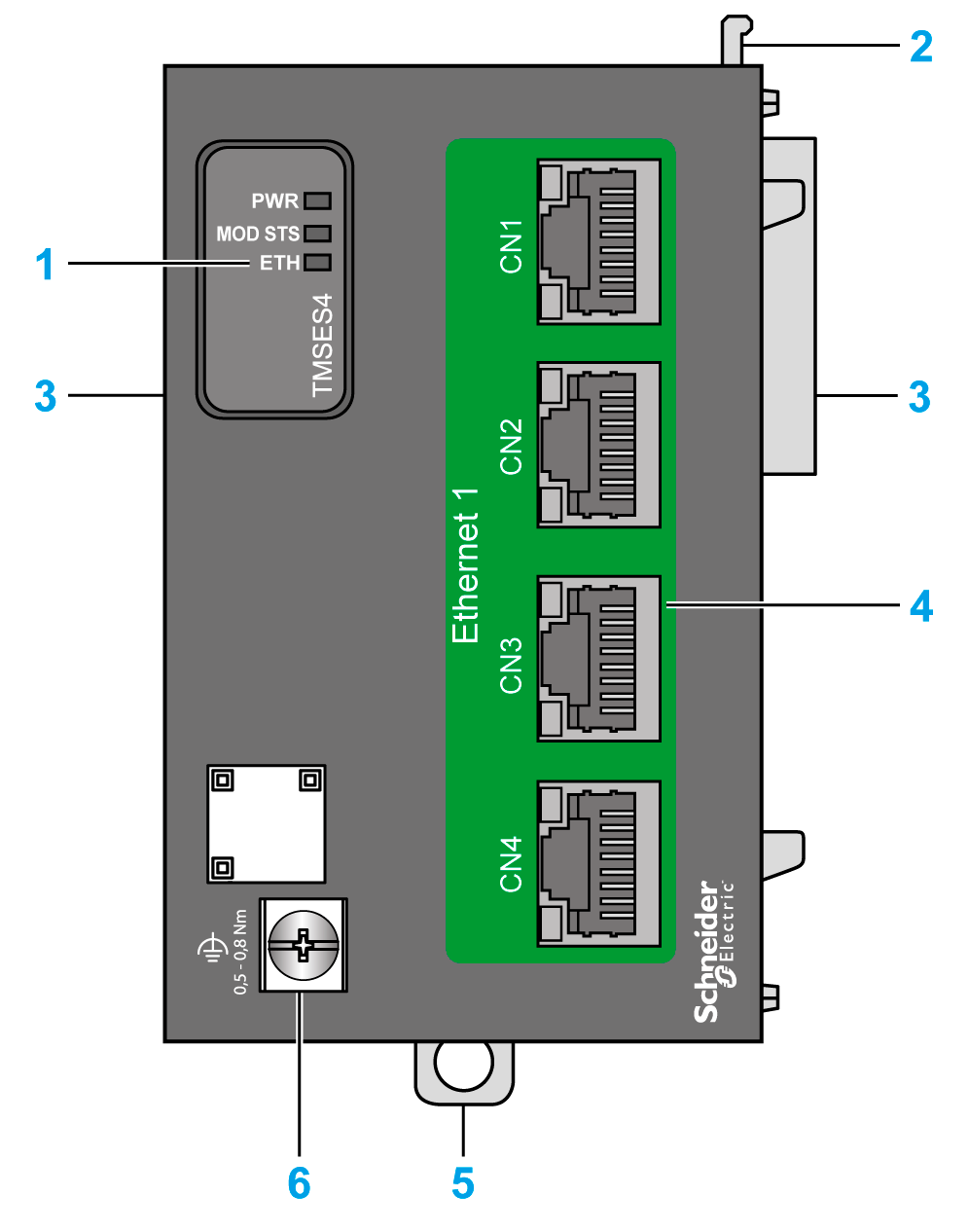

La seguente illustrazione mostra gli elementi principali del modulo TMSES4:
|
Etichetta |
Descrizione |
|---|---|
|
1 |
LED di stato |
|
2 |
Dispositivo di bloccaggio |
|
3 |
Connettore bus TMS |
|
4 |
4 porte Ethernet |
|
5 |
Aggancio per guida profilata con sezione top hat (guida DIN) da 35 mm (1,38 in.) |
|
6 |

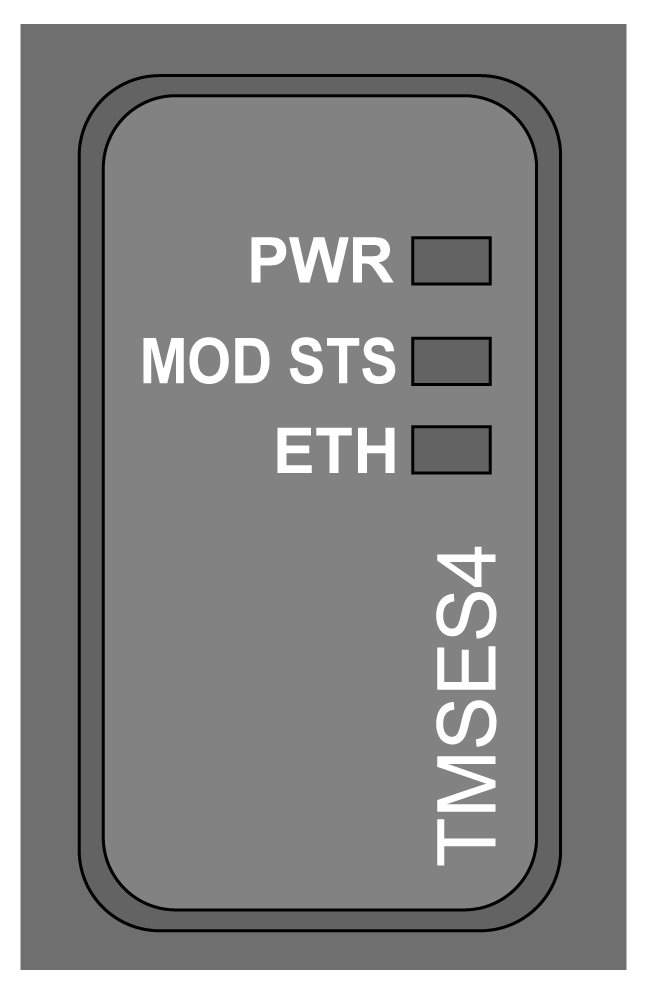

La seguente illustrazione mostra i LED di stato di TMSES4:
Nella tabella vengono descritti i LED di stato di TMSES4:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
PWR |
Verde |
Acceso |
Alimentazione inserita. |
|
Spento |
Alimentazione disinserita. |
||
|
MOD STS |
Verde |
Acceso |
Il modulo è in funzione. |
|
Rosso |
Acceso |
Il modulo non è in funzione. |
|
|
Lampeggiante |
È stato rilevato un errore di connessione. |
||
|
ETH |
Verde |
Acceso |
Il modulo è in funzione e una porta è connessa. |
|
Lampeggiante |
Se lampeggiante: o3 volte: nessuna porta connessa. o4 volte: indirizzo IP duplicato. o5 volte: in attesa di indirizzo IP. o6 volte: indirizzo IP predefinito applicato. |
||
|
Spento |
Il modulo è in fase di inizializzazione. |
LED di stato del connettore RJ45

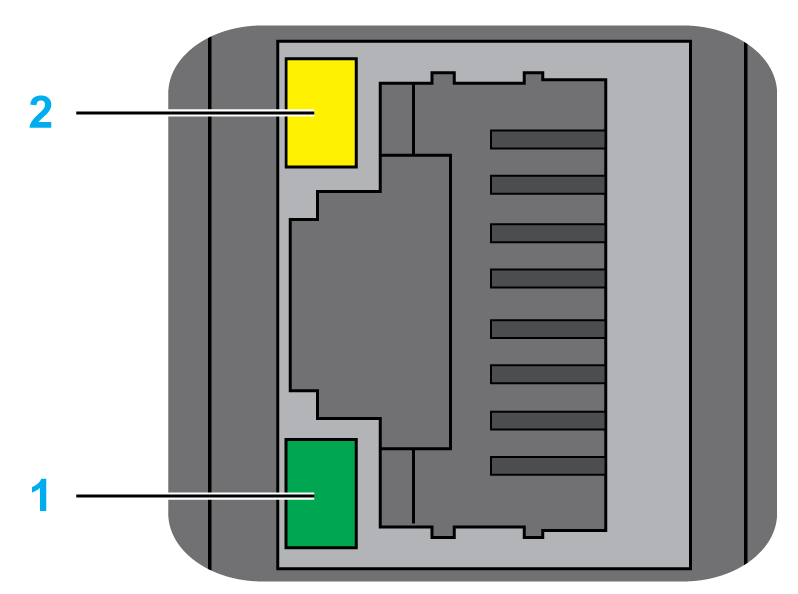

La seguente illustrazione mostra i LED di stato del connettore RJ45:
La seguente tabella descrive i LED di stato del connettore RJ45:
|
Etichetta |
Descrizione |
LED |
||
|---|---|---|---|---|
|
Colore |
Stato |
Descrizione |
||
|
1 |
Attività Ethernet |
Verde |
Spento |
Nessuna attività |
|
Acceso |
Dati di trasmissione o ricezione |
|||
|
2 |
Collegamento Ethernet |
Verde/giallo |
Spento |
Assenza di collegamento |
|
Giallo |
Collegamento a 10 o 100 Mbit/s |
|||
|
Verde |
Collegamento a 1 Gbit/s |
|||
