类型： |
功能块 |
|
适用的版本： |
V1.0.2.0 |

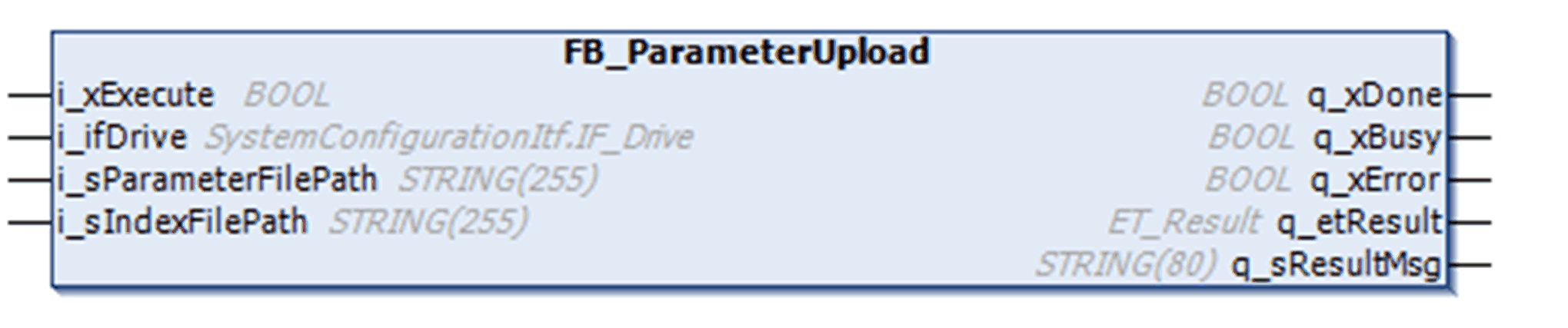

功能块 FB_ParameterUpload 用于从驱动器中读取索引文件中定义的参数值。这些值被传输到控制器并保存到控制器中的参数文件中。
如要从控制器读取 CSV 文件或者将这些文件写入到控制器，则使用库 FileFormatUtility。有关更多信息，请参阅 FileFormatUtility 库指南的 “CSV 功能块”章节。
|
输入 |
数据类型 |
描述 |
|---|---|---|
|
i_xExecute |
BOOL |
功能块在该输入的上升沿执行读取和保存操作。 输入处的数据被锁存在内部；执行期间的更改不产生任何影响。 |
|
i_ifDrive |
SystemConfigurationItf.IF_Drive |
驱动器的用于上载参数的象征名称。 |
|
i_sParameterFilePath |
STRING [255] |
参数文件的文件路径和文件名，该参数文件包含在指定驱动器的索引文件中定义的指定参数。 如果指定的文件名不包含 .csv 文件扩展名，则功能块会添加扩展名 .csv。 如果指定路径中已经存在名称相同的文件，则该文件将被覆盖。 |
|
i_sIndexFilePath |
STRING [255] |
包含参数 (IDN) 列表的索引文件的文件路径和文件名。 如果指定的文件名不包含 .csv 文件扩展名，则功能块会添加扩展名 .csv。 |
|
输出 |
数据类型 |
描述 |
|---|---|---|
|
q_xBusy |
BOOL |
如果此输出设置为 TRUE，则正在执行功能块。 如果因成功完成或检出错误而导致功能块执行停止，则功能块将此输出设置为 FALSE。 |
|
q_xDone |
BOOL |
如果此输出设置为 TRUE，则执行已成功完成。 |
|
q_xError |
BOOL |
如果此输出设置为 TRUE，则检测到错误。有关详细信息，请参阅 q_etResult 和 q_etResultMsg。 |
|
q_etResult |
ET_Result |
指示当前工作状态，并以数值形式指示功能块的执行结果。 |
|
q_sResultMsg |
STRING [80] |
指示当前工作状态，并以文本消息形式指示功能块的执行结果。 |
