可选接口安装

简介

在安装或拆除接口之前,按正常顺序关闭 Windows 操作系统,然后断开设备电源。

DangerElectrical_Color.gifDanger_Color.gif危险

电击、爆炸或电弧闪光风险

o在拆卸系统的任何盖或元件之前,以及在安装或拆除任何附件、硬件或电缆之前首先断开设备的所有电源。

o从 Magelis Industrial PC 与电源供应设备中拔下电源线。

o确保使用规格合适的电压传感器确认电源已关闭。

o替换好部件,并确保该系统的所有盖板与元器件都安装好后,再重新给设备供电。

o操作 Magelis Industrial PC 时,只可以使用指定的电压。交流设备设计使用 100...240 VAC 输入。直流设备设计使用 24 Vdc 输入。通电前,一定要检查您的设备是交流供电还是直流供电。

如果不遵守这些说明,将会导致死亡或严重伤害。

注意:

o工作温度为 0...55 °C (131 °F),但在配备有 2 个可选接口和 显示器 的情况下,工作温度不得超过 45 °C (113 °F)。

o水平安装型 Box iPC Optimized 的工作温度(HMIBMO 则不得超过 45 °C (113 °F))。

oBox iPC Optimized (HMIBMI) 的工作温度不得超过 45 °C (113 °F)。

可选接口兼容性表

部件号

描述

HMIBMP/HMIBMU

HMIBMI/HMIBMO Expandable

HMIYMINUSB1

USB 3.0 接口,2 x USB

(1)

HMIYMINAUD1

音频接口,1 x LI/LO/MIC

(2)

不适用

HMIYMINSL24851

2 x RS-422/485 接口(隔离型)

HMIYMINSL44851

4 x RS-422/485 接口

HMIYMINSL22321

2 x RS-232 接口(隔离型)

HMIYMINSL42321

4 x RS-232 接口

HMIYMINAUD21

1 x LI/LO/MIC 音频接口

(2)

HMIYMINATPM201

TPM 2.0 接口

(9)

HMIYMINIO1

16 DI/8 DO 接口,1 x DB37,2 米电缆

HMIYMIN8AI1

8 模拟量输入接口

HMIYMINWIFI1

WiFi 接口,AC3160,2 根天线

HMIYMINGPRS1

3G 接口,1 根天线

HMIYMIN4GUS1

4G 接口(美国),1 根天线

HMIYMIN4GEU1

4G 接口(欧盟国家/亚洲),1 根天线

HMIYADDPDVI11

DP 转 DVI 适配器接口,主动模式

HMIYMINDVII1

1 x DVI-I 接口

(4/5)

HMIYMINVGADVID1

接口,1 x DVI-D,2 x VGA,两个支架

(4/5)

(3)

HMIYMINDP1

发射器接口

(5/6/7)

(7)

HMIYMINPRO1

Profibus w/NVRAM 接口

HMIYMINCAN1

现场总线接口,2 x CANopen

(1) 在 HMIBMP/HMIBMU 中仅支持一个 HMIYMINUSB1。

(2) 在 HMIBMP/HMIBMU 中仅支持一个 HMIYMINAUD1。HMIBMP/HMIBMU 配有排针,因此对于线路输入、线路输出和麦克风输入,优选使用 HMIYMINAUD1。

(3) HMIBMO Expandable 仅支持一个接口支架;配备有 2 x VGA 或 DVI-D 支架。

(4) 在 HMIBMP/HMIBMU 中,HMIYMINDVII1 和 HMIYMINVGADVID1 不能一起使用。

(5) HMIYMINDP1 不能与 HMIYMINDVII1 或 HMIYMINVGADVID1 一起使用。

(6) 在 HMIBMP/HMIBMU 中,HMIYMINDP1 和 HMIYMINUSB1 不能一起使用。

(7) 如要安装 HMIYMINDP1 或 HMIYMINDVII1 或 HMIYMINVGADVID1,则删除现有驱动程序。

(8) 无法监控 UPS 状态,因为 显示器适配器 没有 COM 端口。

(9) 在 HMIBMP/HMIBMU 中,需要降级到 TPM 1.2。

下图显示了接口类型(俯视图):

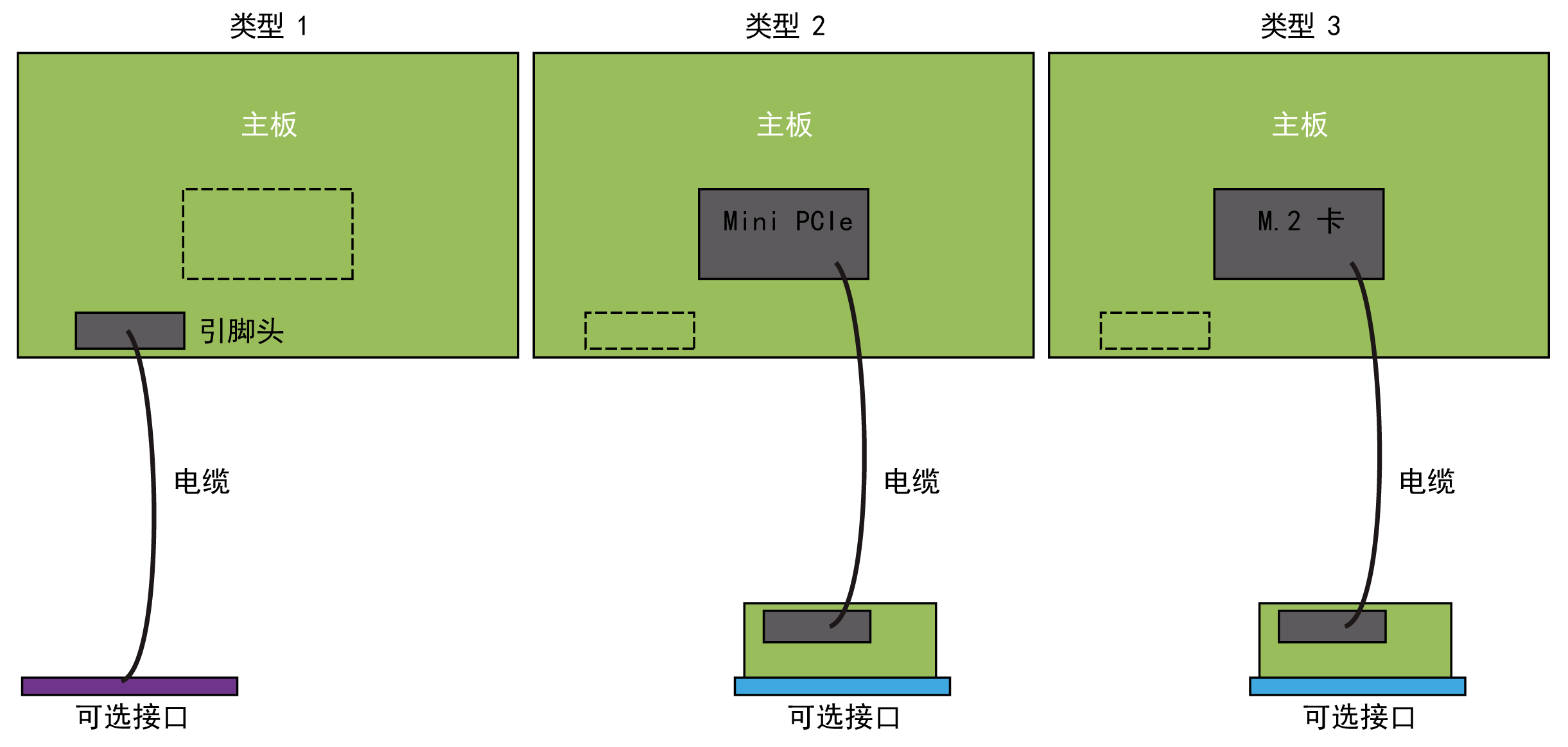

类型 1   引脚头

类型 2   mini PCIe 卡

类型 3   M.2 卡

下图显示了可能的接口:

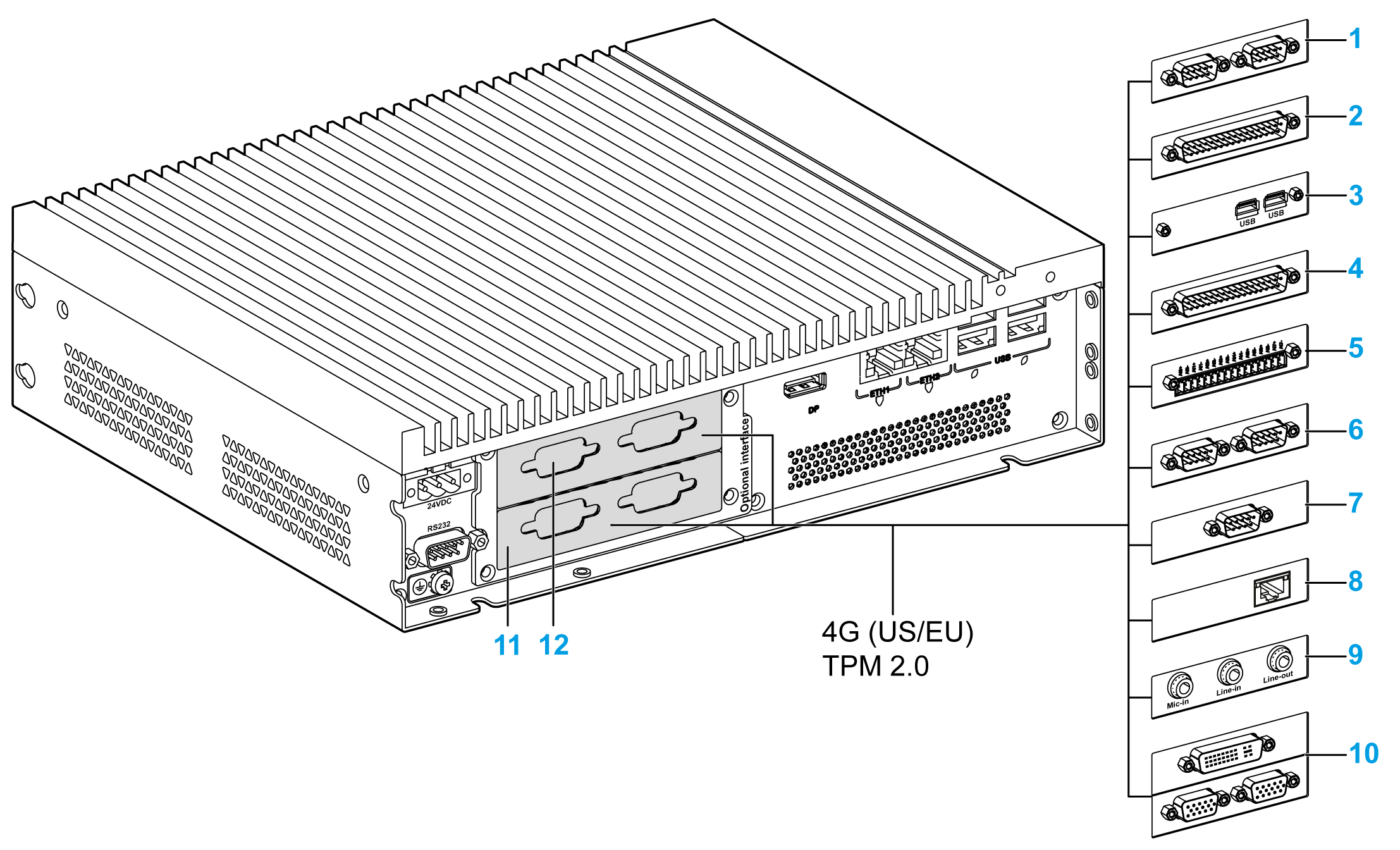

1   2 x RS-232,RS-422/485 接口

2   4 x RS-232,RS-422/485 接口

3   USB 接口

4   DIO 接口

5   模拟量输入接口

6   CANopen 接口

7   Profibus DP 接口

8   用于显示器适配器接口的 mini PCIe

9   音频接口

10   用于 Box iPC Universal/Performance 的 VGA 和 DVI 接口

11   可选接口 1

12   用于 Box iPC Universal/Performance 的可选接口 2

下表显示了可选接口的类型和部件号:

名称

部件号

接口

类型:

mini PCIe 卡

接口板

用系统引出的排针

NVRAM 卡

HMIYMINNVRAM1

NVRAM 卡

1

RS-232,RS-422/485 接口

HMIYMINSL24851

2 x RS-422/485 隔离型

1

1

HMIYMINSL44851

4 x RS-422/485

HMIYMINSL22321

2 x RS-232 隔离型

HMIYMINSL42321

4 x RS-232

DIO 接口

HMIYMINIO1

16 x DI / 8 x DO

1

1

模拟量输入接口

HMIYMIN8AI1

8 x 模拟量输入

1

1

无线 LAN 接口

HMIYMINWIFI1

1 个无线 LAN 和 2 根天线

1

1

CANopen 接口

HMIYMINCAN1

2 x CanOpen/CanBus

1

1

Profibus DP 接口

HMIYMINPRO1

1 x Profibus DP 主站 NVRAM

1

1

USB 接口

HMIYMINUSB1

2 x USB 3.0

1

1

用于 Box iPC Universal/Performance 的音频接口

HMIYMINAUD1

1 个音频接口

1

1

用于 Box iPC Optimized 的 mini PCIe 音频接口

HMIYMINAUD21

1 个音频接口

1

1

用于显示器适配器接口的 mini PCIe

HMIYMINDP1

1 个发射器

1

1

DVI-I 接口

HMIYMINDVII1

1 x DVI-I

1

1

用于 Box iPC Universal/Performance 的 VGA 和 DVI 接口

HMIYMINVGADVID1

2 x VGA 和 1 DVI-D

1

2

GPRS 接口

HMIYMINGPRS1

1 x GPRS/GSM

1

4G 蜂窝模块(适用于欧盟国家/亚洲)

HMIYMIN4GUS1

4G 蜂窝模块(适用于欧盟国家/亚洲),天线

1

4G 蜂窝模块(适用于美国)

HMIYMIN4GEU1

4G 蜂窝模块(适用于美国),天线

1

TPM 模块

HMIYMINATPM201

1

接口安装

在安装或移除 mini PCIe 卡之前,按正常顺序关闭 Windows 操作系统,然后断开设备电源。

Box iPC HMIBMP、HMIPCCP2B、HMIBMU、HMIPCCU2B, HMIPCCU27, HMIPCCU2J、HMIPCCP27、HMIPCCP2J 以及 显示器适配器 HMIDADP11 属于 I 类 2 分区的危险位置(参见章节“认证与标准”)。遵循以下规定:

Warning_Color.gif警告

爆炸危险

o在危险场所安装或使用设备前,始终确认设备的 ANSI/ISA 12.12.01 和 CSA C22.2 N°213 危险场所等级。

o要打开或关闭一个在 I 类 2 分区的危险场所安装的 Magelis Industrial PC,您必须:

o使用位于危险环境外的开关,或

o使用经认证适合在危险区域内部进行 I 类 1 分区操作的开关。

o请勿使用可能会削弱对 I 类 2 分区适用性的替换组件。

o除非电源已关闭或确定操作区域无危险,否则请勿连接设备或断开设备的连接。这适用于所有连接,其中包括电源、接地、串行、并行、网络和背面 USB 连接。

o切勿在危险场合使用非屏蔽/未接地的电缆。

o在封闭环境下,请保持机箱门和开口一直关闭,以避免工作站内异物累积。

o切勿打开盖子或在危险场合使用 USB 连接器。

o不要暴露在直射阳光或紫外光源下。

不遵循上述说明可能导致人员伤亡或设备损坏。

Box iPC HMIBMI、HMIPCCP•2L、HMIPCCP•2N 以及 显示器 HMIDM9521、HMIDMA521 不是已分类的危险位置。

Danger_Color.gif危险

危险场所存在爆炸危险

请勿在危险场所使用本产品。

不遵循上述说明将导致人员伤亡。

注意

静电释放

尝试拆除 Magelis Industrial PC 盖之前,采取必要的静电释放防护措施。

不遵循上述说明可能导致设备损坏。

Caution_Color.gif小心

过转矩和硬件松动

o在旋紧安装紧固件、机箱、附件或端子块螺钉时,扭矩不得超过 0.5 Nm(4.5 磅英寸)。固定螺钉时如果用力过猛容易损坏安装紧固件。

o紧固或拆除螺钉时,确保它们不会掉落到 Magelis Industrial PC 机壳中。

不遵循上述说明可能导致人身伤害或设备损坏。

注意: 执行此过程前关闭所有电源。

步骤

操作

1

断开 Box iPC的电源线。

2

通过触摸机罩或接地连接装置(而非电源),放掉身上的所有静电。

3

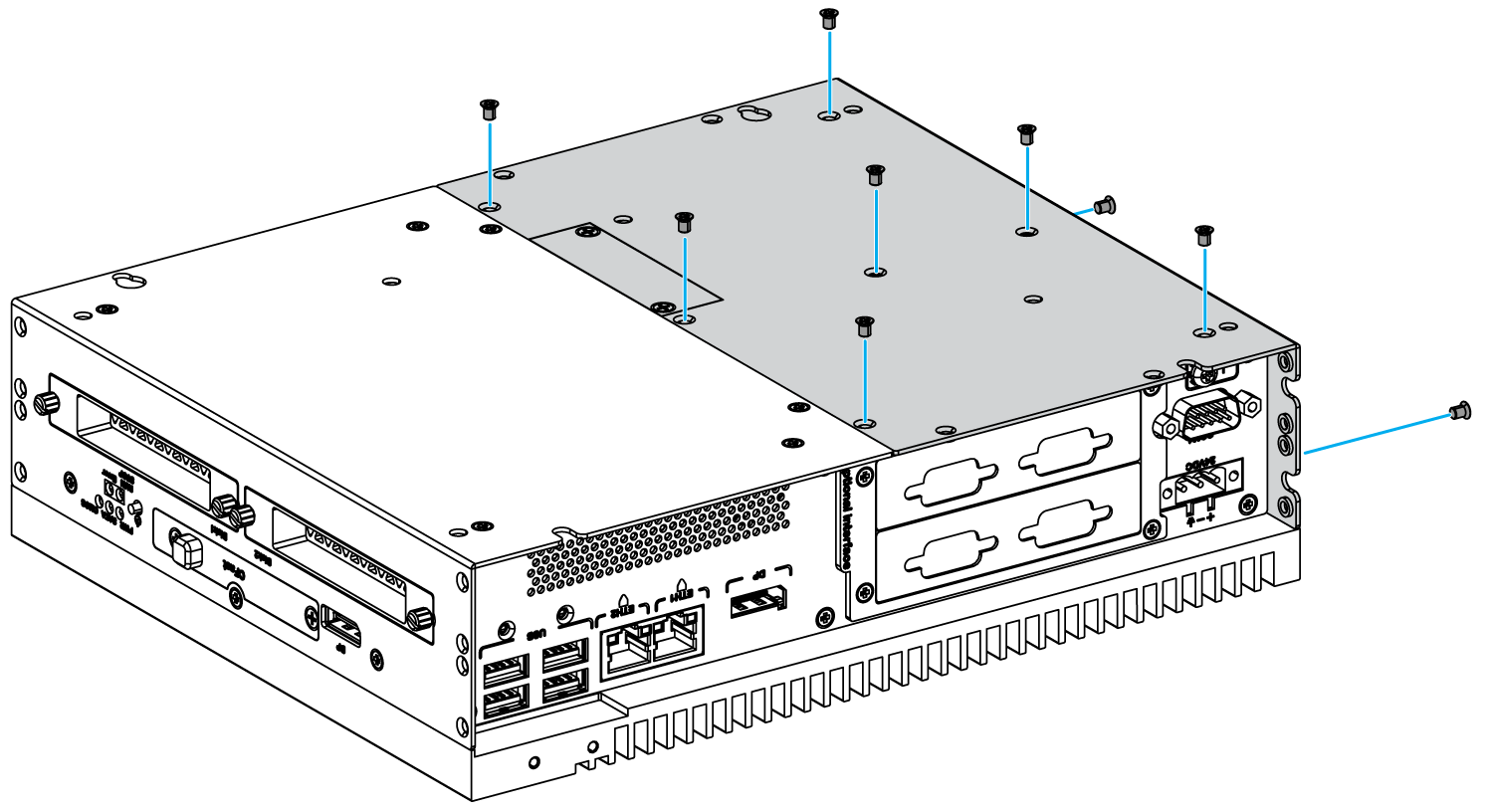

将盖板上的九颗螺钉拧松并取下:






4

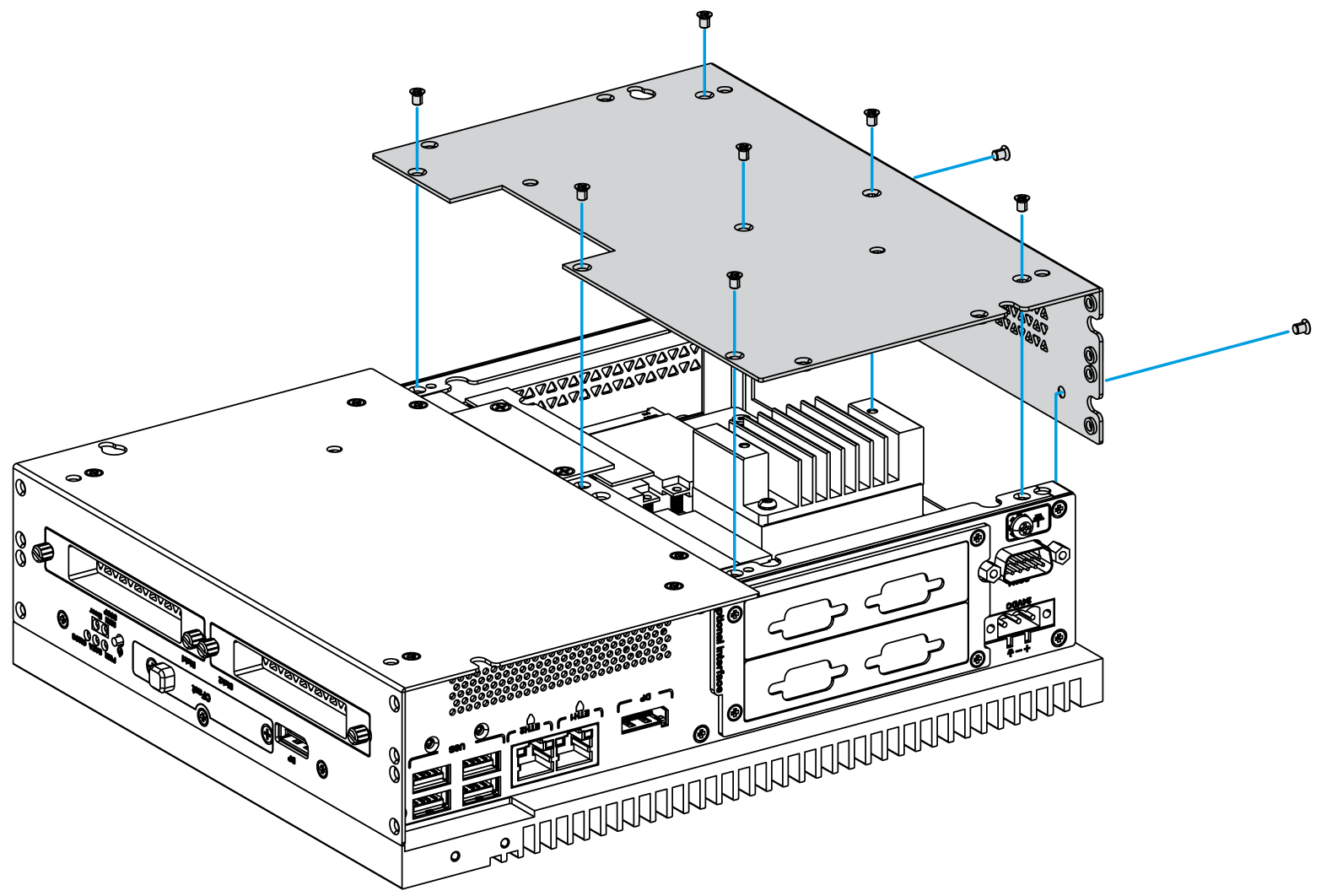

将接口插入 Box iPC Universal/Performance 的插槽,并用四颗螺钉将其固定到 Box iPC:






注意: 在拧这些螺钉时,推荐使用 0.5 Nm(4.5 磅英寸)的扭矩。

5

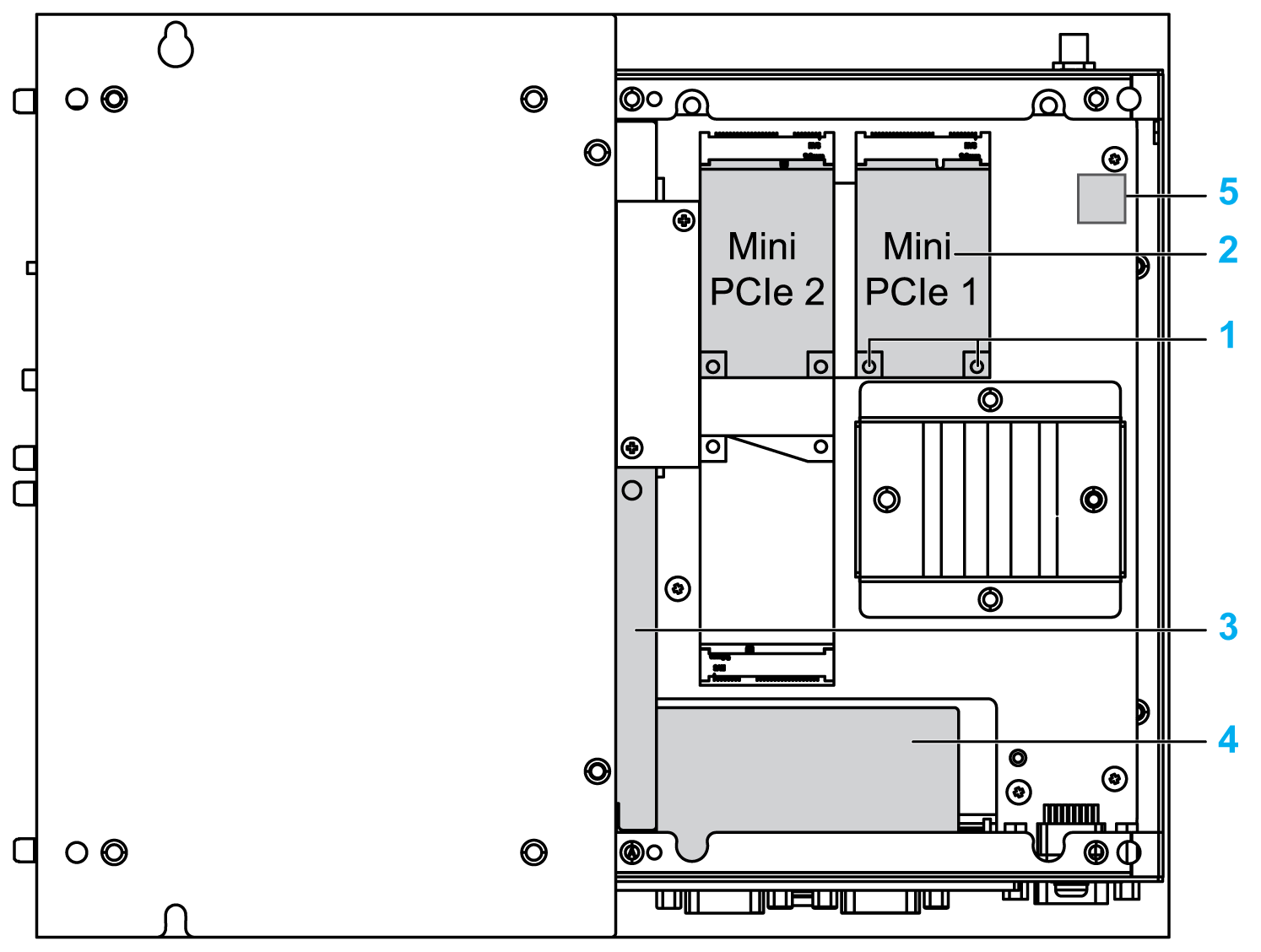

将 mini PCIe 卡插入 Box iPC Universal 的扩展卡连接器,并用两颗螺钉固定:




1   螺钉

2   mini PCIe 卡

3   引脚头

4   可选接口

5   TPM 模块

排针既适用于 USB 接口模块,也适用于音频接口模块。

注意:

o使用连接了外部电缆的 mini PCIe 卡时,请安装电缆夹或其他装置来固定电缆。

o对十字形螺丝刀的要求是须为 2 号螺丝刀。在拧这些螺钉时,推荐使用 0.5 Nm(4.5 磅英寸)的扭矩。

6

更换盖板,并用九颗螺钉固定:






注意: 在拧这些螺钉时,推荐使用 0.5 Nm(4.5 磅英寸)的扭矩。

步骤

操作

1

断开 Box iPC的电源线。

2

通过触摸机罩或接地连接装置(而非电源),放掉身上的所有静电。

3

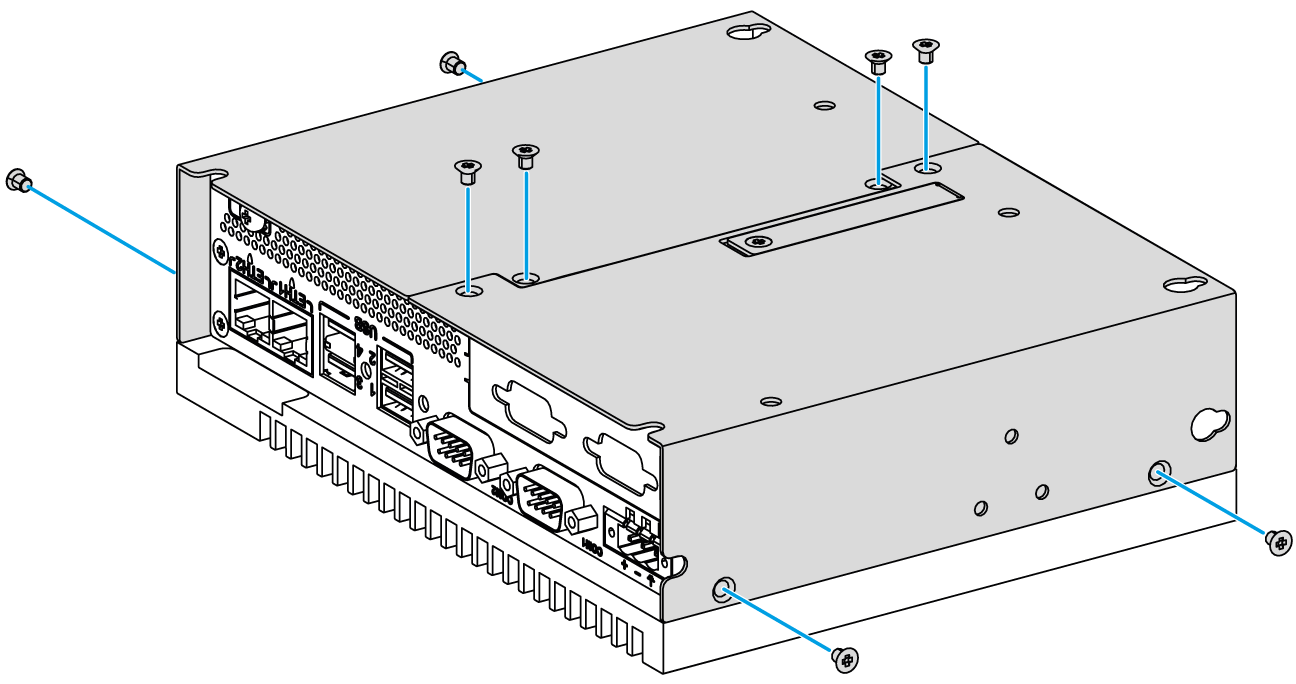

将盖板上的八颗螺钉拧松并取下:






4

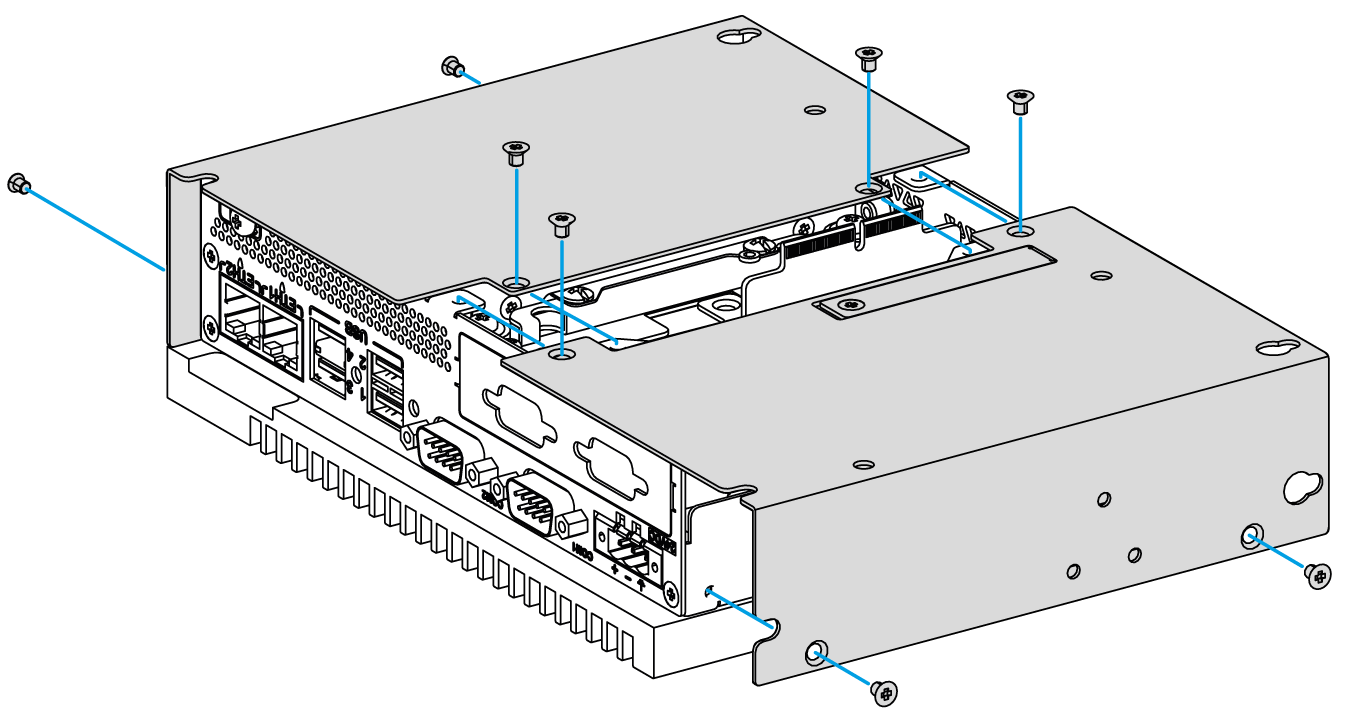

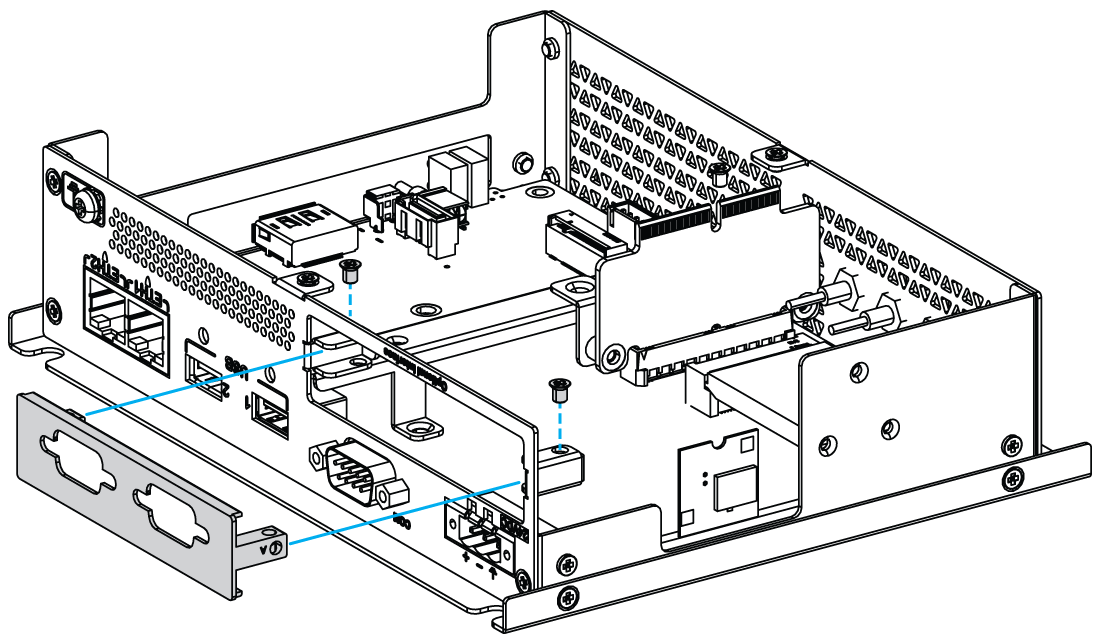

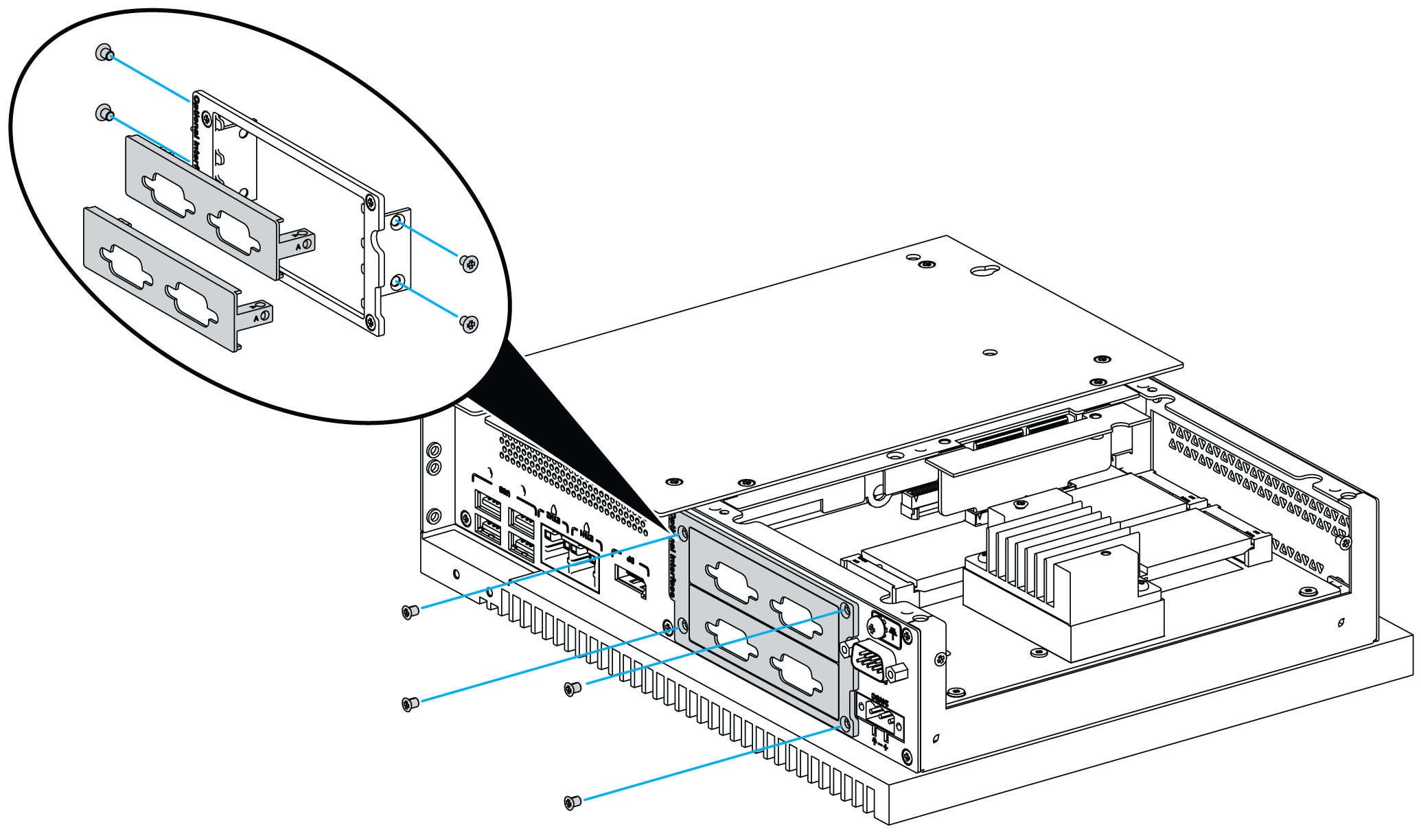

将接口插入 Box iPC Optimized 的插槽,并用两颗螺钉将其固定到 Box iPC:






注意: 在拧这些螺钉时,推荐使用 0.5 Nm(4.5 磅英寸)的扭矩。

5

将 mini PCIe 卡插入 Box iPC Optimized 的扩展卡连接器,并用两颗螺钉固定:

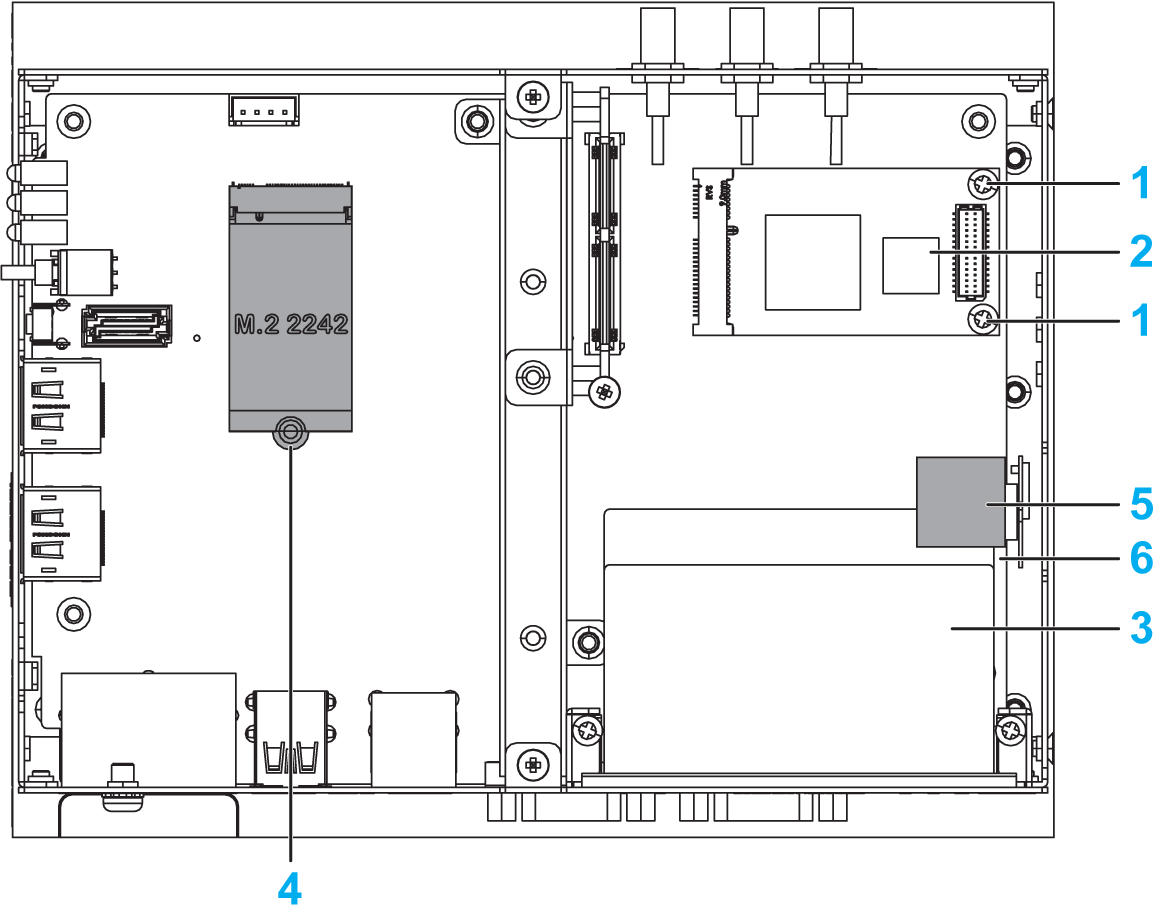

1   螺钉规格 M2(包含在附件 Box iPC 中)

2   mini PCIe 卡

3   可选接口

4   M.2 卡用于 HMIBMO

5   TPM 模块

6   引脚头

排针既适用于 USB 接口模块,也适用于音频接口模块。

注意:

o使用连接了外部电缆的 mini PCIe 卡时,请安装电缆夹或其他装置来固定电缆。

o对十字形螺丝刀的要求是须为 2 号螺丝刀。在拧这些螺钉时,推荐使用 0.5 Nm(4.5 磅英寸)的扭矩。

6

更换盖板,并用八颗螺钉固定:






注意: 在拧这些螺钉时,推荐使用 0.5 Nm(4.5 磅英寸)的扭矩。
