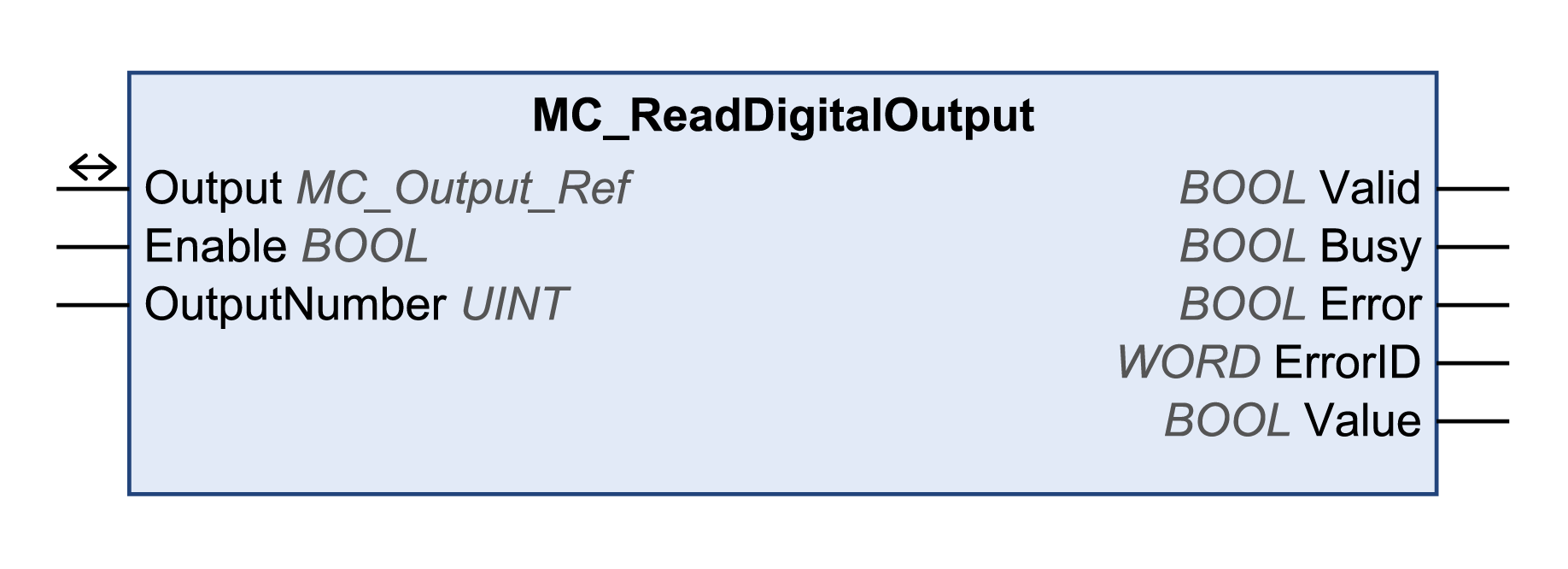

此功能块可读取数字量输出的状态。
库名称：GMC Independent PLCopen MC
命名空间：GIPLC
|
输入 |
数据类型 |
描述 |
|---|---|---|
|
Enable |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 输入 Enable 可启动或终止功能块的执行。 oFALSE：功能块的执行已终止。输出 Valid、Busy 和 Error 将被设置为 FALSE。 oTRUE：功能块正在执行中。只要输入 Enable 被设置为 TRUE，功能块就会持续执行。 |
|
OutputNumber |
UINT |
缺省值：1 ATV320： 值范围：1...3 o1：Relay1 o2：Relay2 o3：LO1 ATV340/ATV6••/ATV9••： 值范围：1...10 o1：Relay1 o2：Relay2 o3：Relay3 o4：Relay4（带扩展卡） o5：Relay5（带扩展卡） o6：Relay6（带扩展卡） o7：DQ1（仅限 ATV340 和 ATV9••） o8：DQ2（仅限 ATV340） o9：DQ11（带扩展卡） o10：DQ12（带扩展卡） LXM32A/LXM32ICAN： 值范围：1...2 o1：DQ0 o2：DQ1 LXM32M： 值范围：1...5 o1：DQ0 o2：DQ1 o3：DQ2 o4：DQ10 (with IOM1 module) o5：DQ11 (with IOM1 module) SD328A： 值范围：1...2 o1：LO1_OUT o2：LO2_OUT Lexium ILA、ILE 和 ILS 集成驱动器： 值范围：1...4 o1：LIO1 (EtherNet/IP and Modbus/TCP), IO0 (CANopen) o... o4：LIO4 (EtherNet/IP and Modbus/TCP), IO3 (CANopen) |
|
输出 |
数据类型 |
描述 |
|---|---|---|
|
Valid |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：执行尚未启动，或者已检出错误。输出处的值无效。 oTRUE：无检出错误时执行已完成。输出处的值有效，并可以进行进一步处理。 |
|
Busy |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：功能块不处于正被执行状态。 oTRUE：功能块正在执行中。 |
|
Error |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：功能块的执行正在进行中，尚未检出错误。 oTRUE：已在执行功能块时检出错误。 |
|
ErrorID |
WORD |
返回诊断代码值。请参阅库诊断代码。如果值为 0 且此功能块的输出 Error 设置为 TRUE，则可利用功能块 MC_ReadAxisError 的输出 AxisErrorID 读取诊断代码。 |
|
Value |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：所选输入处的电平为 0 V。 oTRUE：所选输入处的电平为 24 V。 |
|
输入/输出 |
数据类型 |
描述 |
|
|---|---|---|---|
|
Output |
MC_Output_Ref |
Output 是用于数字和模拟输出（如果有）的特殊数据类型。该数据类型与来自输出所属设备配置（实例）的轴参考相对应（与 Axis 类似）。如果提供了用于写入和读取数字输出的功能块，Output 将取代输出 Axis。 |
|
