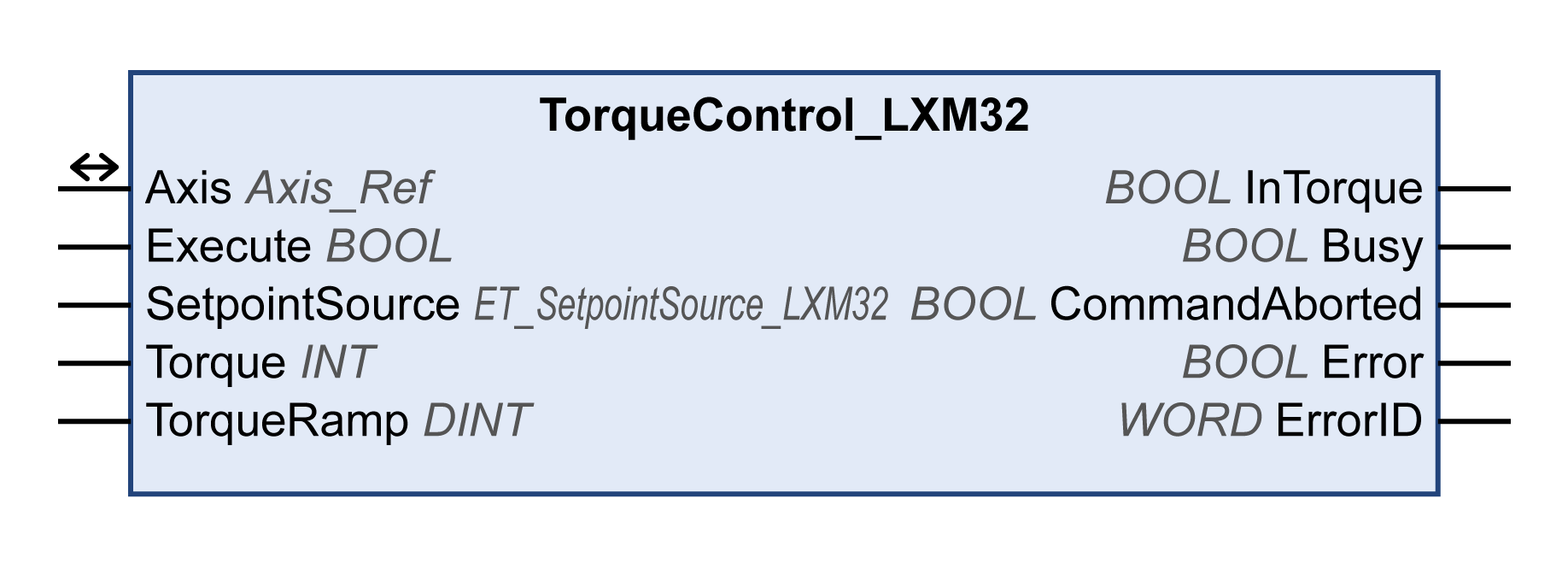

此功能块可启动 Profile Torque 操作模式。在操作模式 Profile Torque中，以目标扭矩来执行运动。目标扭矩的来源通过输入 SetpointSource 设置。在达到目标扭矩后，输出 InTorque 设置为 TRUE。
库名称：GMC Independent Lexium
命名空间：GILXM
|
输入 |
数据类型 |
描述 |
|---|---|---|
|
Execute |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 输入 Execute 的上升沿可启动功能块。功能块持续执行，且输出 Busy 设置为 TRUE。 此功能块可在执行期间重启。目标值将被上升沿出现时该点的新值所覆盖。 |
|
SetpointSource |
ET_SetpointSource_LXM32 |
值范围：0...2 缺省值：0 目标扭矩的来源。 o0 / Value：通过输入 Torque 设置的目标转矩 o1 / AnalogInput：通过模拟量输入（I/O 模块）设置的目标转矩 o2 / PTIInput：通过 PTI 接口设置的目标转矩 |
|
Torque |
INT |
值范围：-30000...30000 缺省值：0 以用户自定义单位表示的目标扭矩。 此值对应于电机标称扭矩的 0.1%。示例：Torque = 300 对应于电机标称扭矩的 30%。 请参阅驱动器文档以了解对参数的概述。 |
|
TorqueRamp |
DINT |
值范围：1...30000000 缺省值：100000 此值对应于每秒电机标称扭矩的 0.1%。示例：如果 Ramp = 1000，则表示可在一秒钟内达到 100% 的电机标称扭矩。 |
|
输出 |
数据类型 |
描述 |
|---|---|---|
|
InTorque |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：未达到目标 torque。 oTRUE：已达到目标 torque。 |
|
Busy |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：功能块不处于正被执行状态。 oTRUE：功能块正在执行中。 注意： 即使是已达到目标速度时或当 Execute 变为 FALSE 时， 输出 Busy 仍将保持为 TRUE。一旦另一个功能块（例如 MC_Stop）被执行，输出 Busy 就会立即被设置为 FALSE。 |
|
CommandAborted |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：执行尚未中止。 oTRUE：执行已被另一个功能块所中止。 |
|
Error |
BOOL |
值范围：FALSE，TRUE。 缺省值: FALSE。 oFALSE：功能块的执行正在进行中，尚未检出错误。 oTRUE：已在执行功能块时检出错误。 |
|
ErrorID |
WORD |
返回诊断代码值。请参阅库诊断代码。如果值为 0 且此功能块的输出 Error 设置为 TRUE，则可利用功能块 MC_ReadAxisError 的输出 AxisErrorID 读取诊断代码。 |
|
输入/输出 |
数据类型 |
描述 |
|
|---|---|---|---|
|
Axis |
Axis_Ref |
请参阅为之将执行该功能块的轴（实例）（与该轴的名称相对应）。该轴的名称必须定义在 EcoStruxure Machine Expert 设备树形结构中。 |
|
