如果在包含记录设置的跟踪配置对话框中单击了高级...按钮，则会打开高级跟踪设置对话框。它包含用于数据记录的设置，如运行时或开发系统上被跟踪编辑器读取的缓冲区大小。应用程序记录数据的时间间隔根据任务配置来得到。

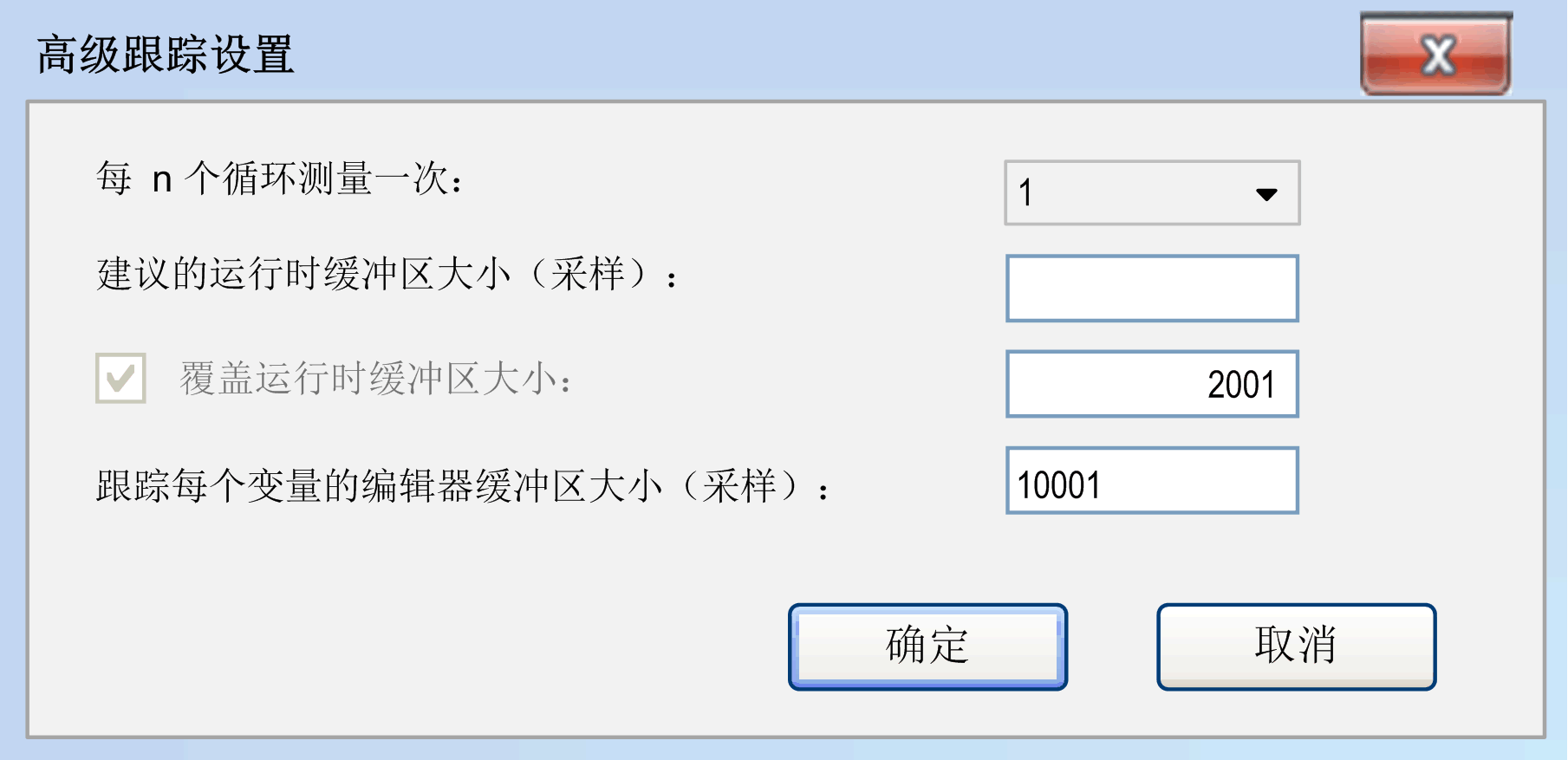

高级跟踪设置对话框
您可以通过定义样本数的方式来配置缓冲区大小。利用来自任务配置的设置，EcoStruxure Machine Expert 可根据样本数计算时间间隔。只有在任务循环时间可以确定的情况下，才能进行这个计算。结果显示在右侧，表格外面，采用标准化样式，比如 1h1m1s1ms。
|
参数 |
描述 |
注释 |
|---|---|---|
|
测量每 n 个循环 |
定义数据记录的频率（每个循环、每两个循环、...）。这是扫描速率。 缺省：1，这意味着，每个循环记录一个数据集。 |
比如，数据记录的扫描时间间隔为每 10 毫秒。 |
|
建议的运行时缓冲区大小（采样） |
EcoStruxure Machine Expert 计算的以及运行时系统能够针对每个跟踪变量存储的最大样本数。EcoStruxure Machine Expert 根据刷新速率中的值以及测量每 n 个循环中的值，在任务循环时间内计算这个数量。 建议的运行时缓冲区大小（采样）仅在未激活选项覆盖运行时缓冲区大小的情况下才使用。 |
运行时系统收集数据的时间间隔的最大长度，比如 2 秒（如果刷新速率 = 500 ms 且测量每 n 个循环 = 1）。 |
|
覆盖运行时缓冲区大小 |
选择此选项后，应用程序不会使用为建议的运行时缓冲区大小（采样）设置的值。 应用程序记录的针对每个跟踪变量的样本数。它是运行时缓冲区的大小。 范围，从 10 开始，但不大于为跟踪编辑器缓冲区设置的值。 缺省值：100 |
运行时系统收集数据的时间间隔的最大长度，比如 6 秒。 |
|
Trace editor buffer size per variables (samples) |
将 EcoStruxure Machine Expert 提供的跟踪缓冲区限制为仅供内部使用。 |
– |
