Modicon M241 Logic Controller 已嵌入数字量输出：
|
参考号 |
数字量输出的总数 |
快速晶体管输出(1) |
||
|---|---|---|---|---|
|
TM241C••24R |
10 |
4 |
6 |
0 |
|
TM241C••24T TM241C••24U |
10 |
4 |
0 |
6 |
|
TM241C•40R |
16 |
4 |
12 |
0 |
|
TM241C•40T TM241C•40U |
16 |
4 |
0 |
12 |
|
(1) 可用作 100 kHz PTO 输出的快速晶体管输出 |
||||
有关详细信息，请参阅输出管理。
|
|
|
火灾危险 |
|
o仅对 I/O 通道和电源的最大电流容量使用正确的导线规格。 o对于继电器输出 (2 A) 接线，请使用横截面积至少为 0.5 平方毫米 (AWG 20) 且额定温度至少为 80 °C (176 °F) 的导体。 o对于继电器输出接线 (7 A) 的通用接线，或者继电器输出接线大于 2 A 的通用接线，请使用横截面积至少为 1.0 平方毫米 (AWG 16) 且额定温度至少为 80 °C (176 °F) 的接线。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
下图显示 TM241C••24• 控制器的状态 LED（TM241C•40• 控制器具有 40 盏相似的 LED）：
|
LED 指示灯 |
颜色 |
状态 |
描述 |
|---|---|---|---|
|
0...9 |
绿色 |
亮起 |
输出通道已激活 |
|
熄灭 |
输出通道已停用 |
下表描述了 M241 Logic Controller 常规晶体管输出的特性：
|
特性 |
TM241C••24T |
TM241C••24U |
TM241C•40T |
TM241C•40U |
|
|---|---|---|---|---|---|
|
常规晶体管输入数 |
6 路输出 (Q4...Q9) |
12 路输出 (Q4...Q15) |
|||
|
通道组数 |
1 个公共端用于 Q4...Q7 个公共端用于 Q8、Q9 |
1 个公共端用于 Q4...Q7 个公共端用于 Q8...Q11 个公共端用于 Q12...Q15 |
|||
|
输出类型 |
晶体管 |
||||
|
逻辑类型 |
源极 |
漏极 |
源极 |
漏极 |
|
|
额定输出电压 |
24 Vdc |
||||
|
输出电压范围 |
19.2...28.8 Vdc |
||||
|
额定输出电流 |
0.5 A |
||||
|
每组总输出电流 |
0.5A x 组输出数 |
||||
|
电压降 |
1 Vdc（最大值） |
||||
|
关闭时的泄漏电流 |
< 5 µA |
||||
|
白炽灯的最大功率 |
2.4 W（最大值） |
||||
|
降额 |
不降额 |
||||
|
接通时间 |
最大值 34 µs |
||||
|
断开时间 |
最大值 250 µs |
||||
|
防止短路 |
是 |
||||
|
短路输出峰值电流 |
1.3 A |
||||
|
短路或过载后自动重置 |
是，每 10 毫秒 |
||||
|
钳位电压 |
最大值 39 Vdc +/- 1 Vdc |
||||
|
最大输出频率 |
1 kHz |
||||
|
隔离 |
输出与内部逻辑之间 |
500 Vac |
|||
|
在输出端子之间 |
未隔离 |
||||
|
连接类型 |
可插拔螺钉端子块 |
||||
|
连接器插入/拔出耐久性 |
超过 100 次 |
||||
|
电缆 |
类型 |
非屏蔽 |
|||
|
长度 |
最大 50 米（164 英尺） |
||||
请参阅移除端子块。

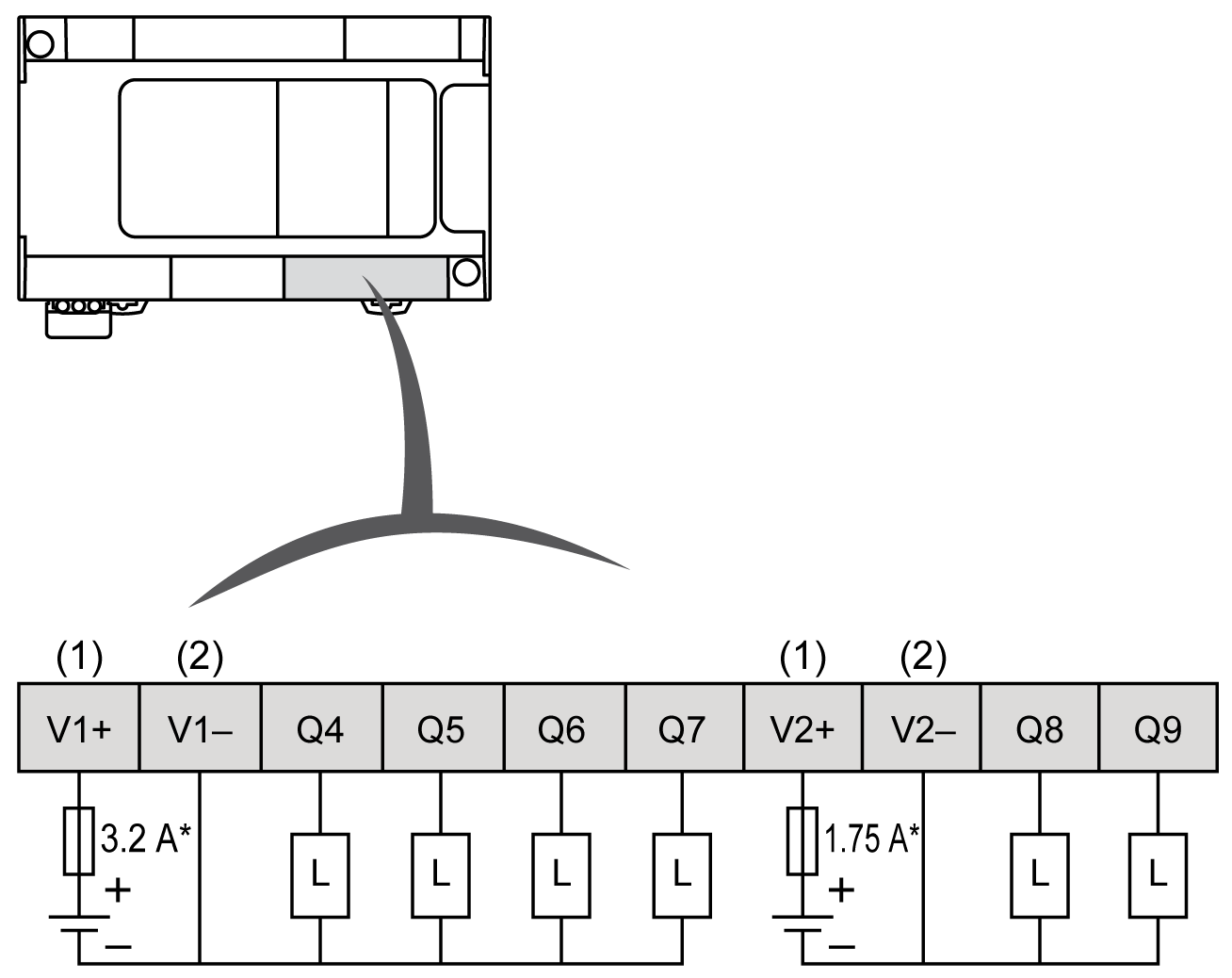

下图显示输出的源极接线（正逻辑）：
* T 型熔断器
(1) V1+ 和 V2+ 端子未在内部连接。
(2) V1– 和 V2– 端子未在内部连接。
|
|
|
意外的设备操作 |
|
确保物理接线按照接线图中所示的连接来进行，具体地讲，V•+ 和 V•- 都被连接，仅 24Vdc 连接到 V•+ 端子，仅 0Vdc 连接到 V•- 端子。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

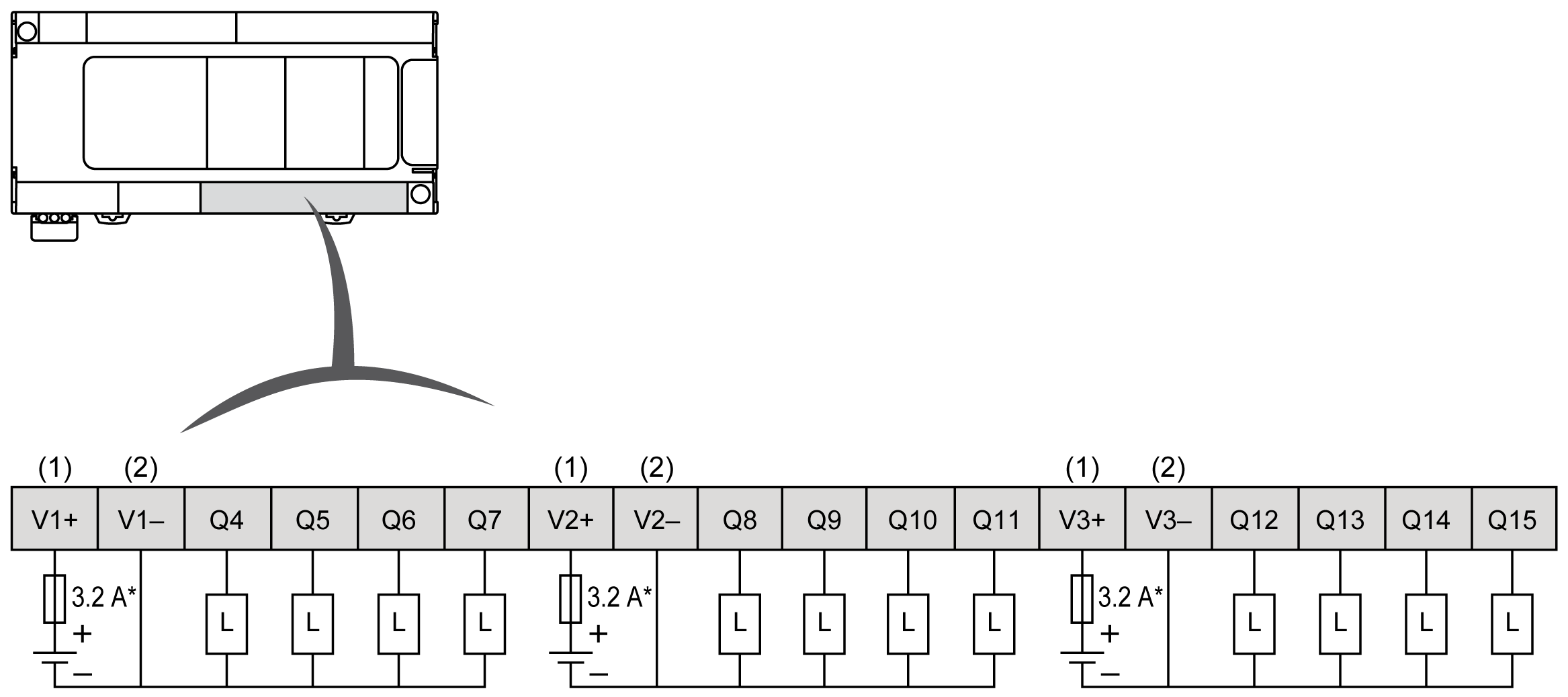

下图显示输出的源极接线（正逻辑）：
* T 型熔断器
(1) V1+、V2+ 和 V3+ 端子未在内部连接。
(2) V1–、V2– 和 V3– 端子未在内部连接。
|
|
|
意外的设备操作 |
|
确保物理接线按照接线图中所示的连接来进行，具体地讲，V•+ 和 V•- 都被连接，仅 24Vdc 连接到 V•+ 端子，仅 0Vdc 连接到 V•- 端子。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

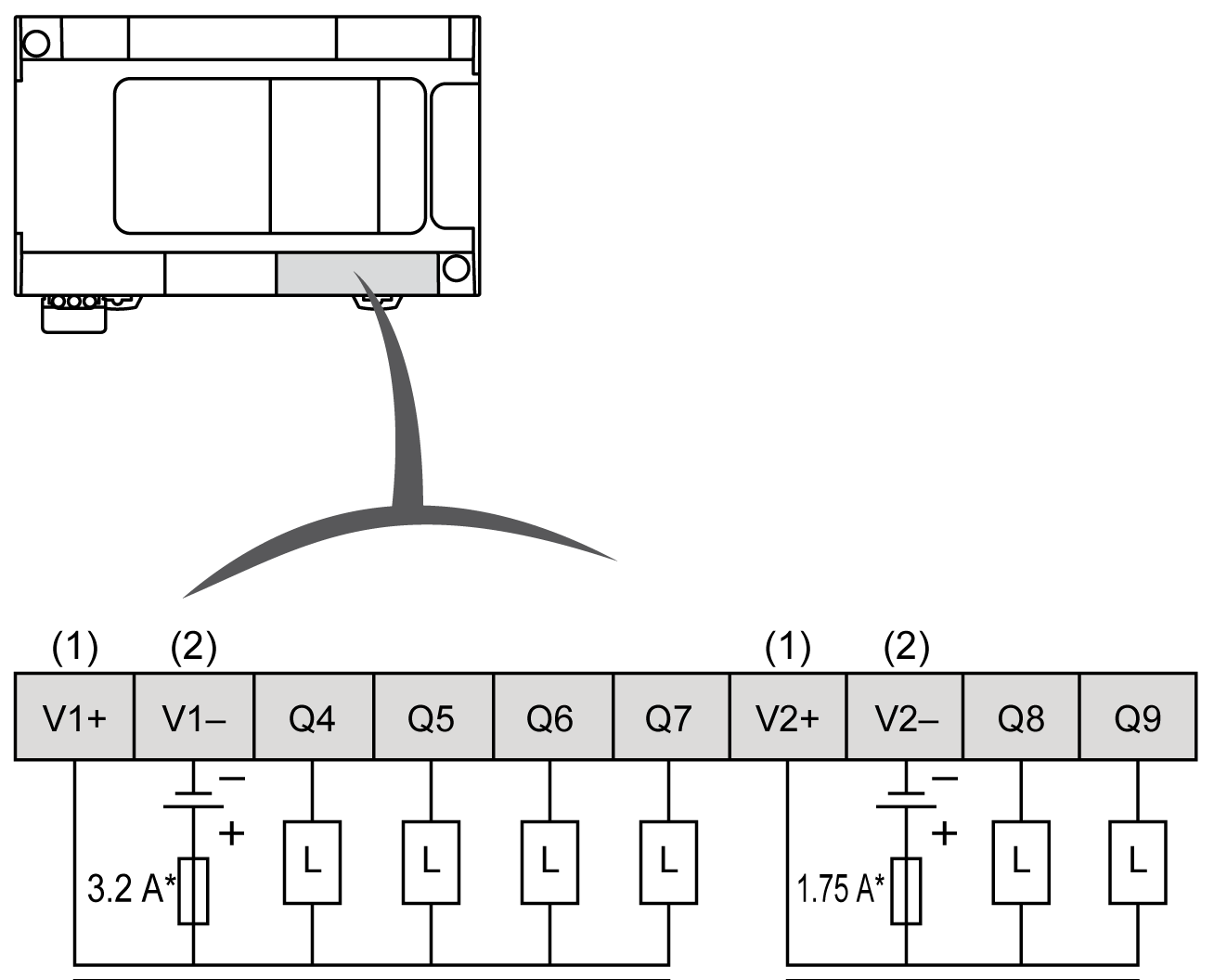

下图显示输出的漏极接线（负逻辑）：
* T 型熔断器
(1) V1+ 和 V2+ 端子未在内部连接。
(2) V1– 和 V2– 端子未在内部连接。
|
|
|
意外的设备操作 |
|
确保物理接线按照接线图中所示的连接来进行，具体地讲，V•+ 和 V•- 都被连接，仅 24Vdc 连接到 V•+ 端子，仅 0Vdc 连接到 V•- 端子。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

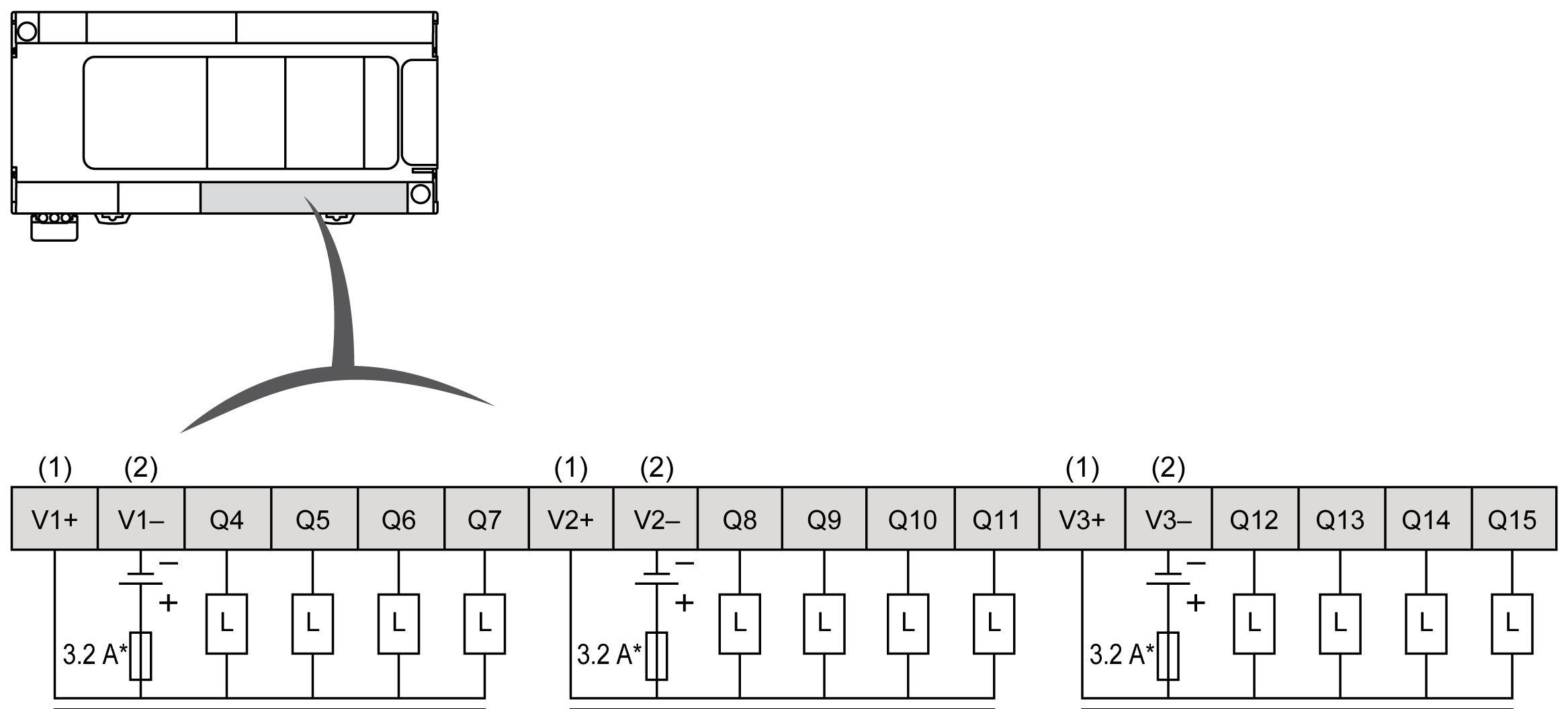

下图显示输出的漏极接线（负逻辑）：
* T 型熔断器
(1) V1+、V2+ 和 V3+ 端子未在内部连接。
(2) V1–、V2– 和 V3– 端子未在内部连接。
|
|
|
意外的设备操作 |
|
确保物理接线按照接线图中所示的连接来进行，具体地讲，V•+ 和 V•- 都被连接，仅 24Vdc 连接到 V•+ 端子，仅 0Vdc 连接到 V•- 端子。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
