计数功能

概述

计数功能可以对来自与快速输入相连的传感器、编码器、开关等的脉冲进行快速计数。计数功能也可连接到常规输入，在这种情况下，该功能以较低频率运行。

有以下 2 个类型的内嵌计数功能：

oMain 类型：最多可使用 4 路输入和 2 路反射输出的计数器。

根据内嵌计数功能的不同，可以在 EcoStruxure Machine Expert 中配置 5 种类型的计数器：

oHSC Simple

oHSC Main 单相

oHSC Main 双相

o频率计

o周期计

频率计类型和周期计类型基于 HSC Main 类型。

访问计数功能配置窗口

步骤	描述

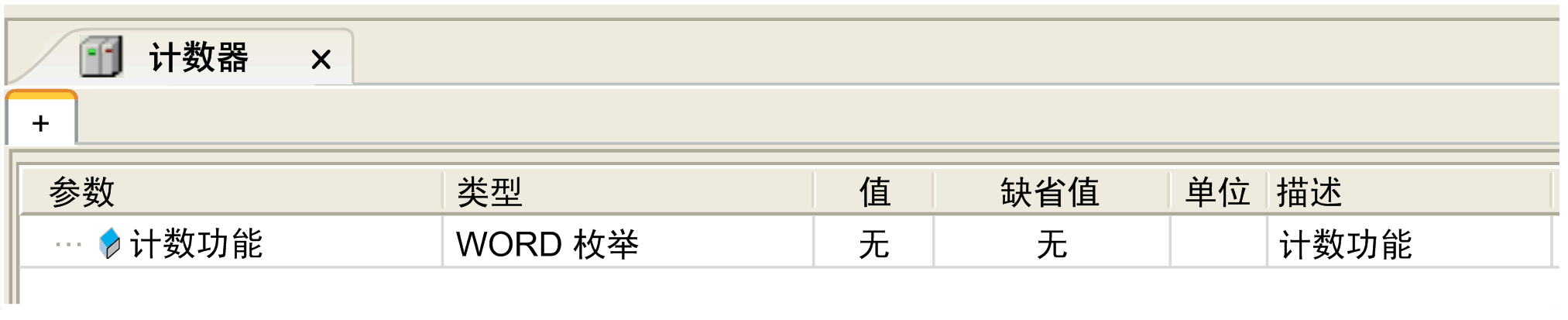

1	双击设备树中的计数器。 “计数功能”窗口随即显示：
2	双击值并选择要分配的计数功能类型。

步骤

描述

双击设备树中的计数器。

“计数功能”窗口随即显示：

双击值并选择要分配的计数功能类型。

计数功能配置窗口

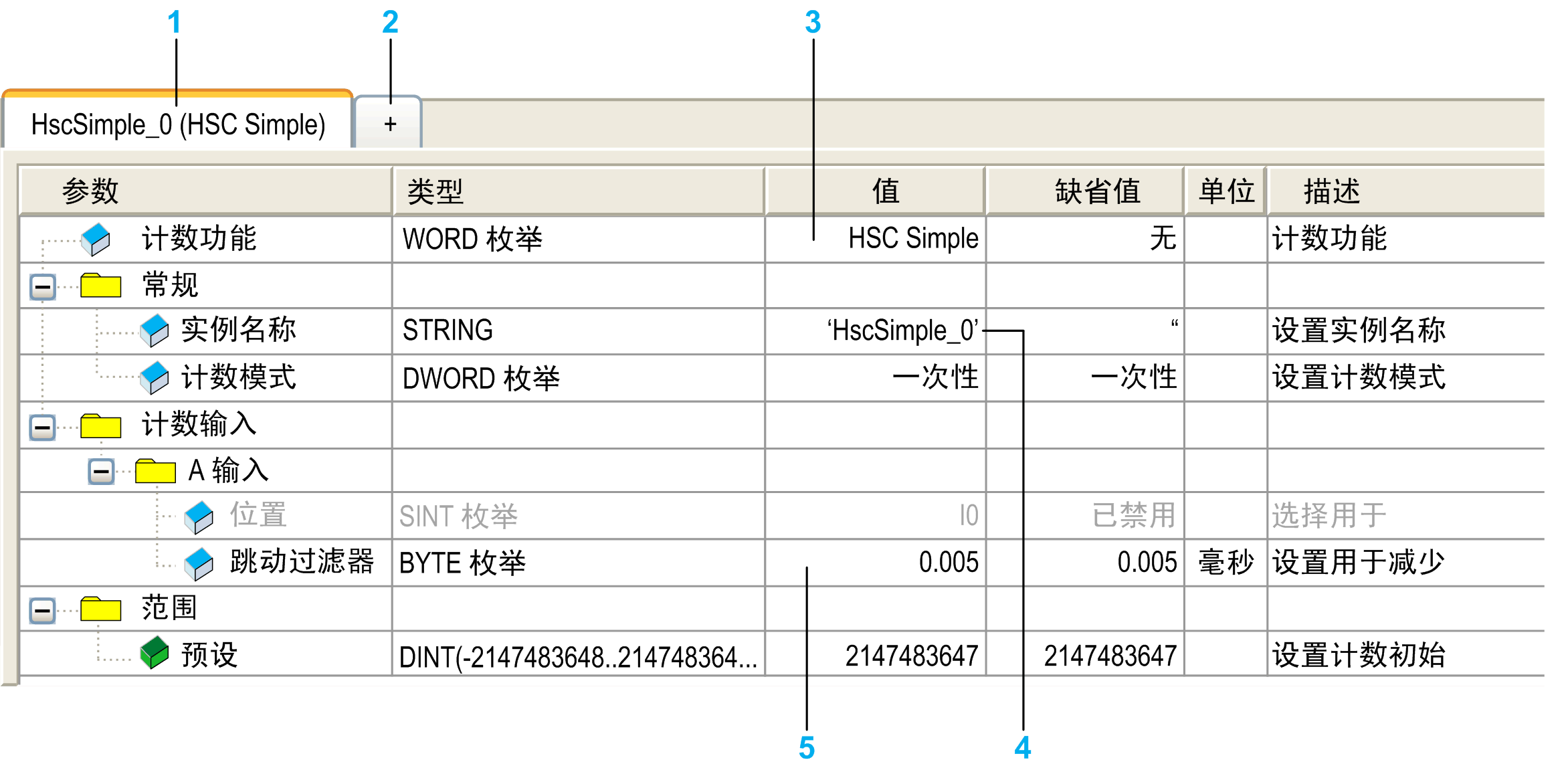

下图显示 HSC 配置窗口的示例：

下表介绍计数器配置窗口的各个区域：

编号	操作
1	功能的实例名称及当前配置的计数功能类型。
2	单击 + 配置计数功能的新实例。
3	双击值列将显示可用的计数器功能类型列表。
4	双击实例名称值可编辑功能的实例名称。 EcoStruxure Machine Expert 会自动提供实例名称。可以编辑实例名称参数，并且此参数可用于定义实例名称。但是，无论实例名称是软件定义还是用户定义，都请使用相同实例名称作为处理计数器的功能块的输入，如计数器编辑器中所定义。
5	单击每个参数旁边的加号以访问其设置，对该参数进行配置。可用的参数取决于使用的模式。

有关配置参数的详细信息，请参阅 M241 HSC 库指南。
