片段是 TM5 系统中具有以下功能之一的扩展模块：
o扩展 I/O
o配电
o公共配电
o扩展总线

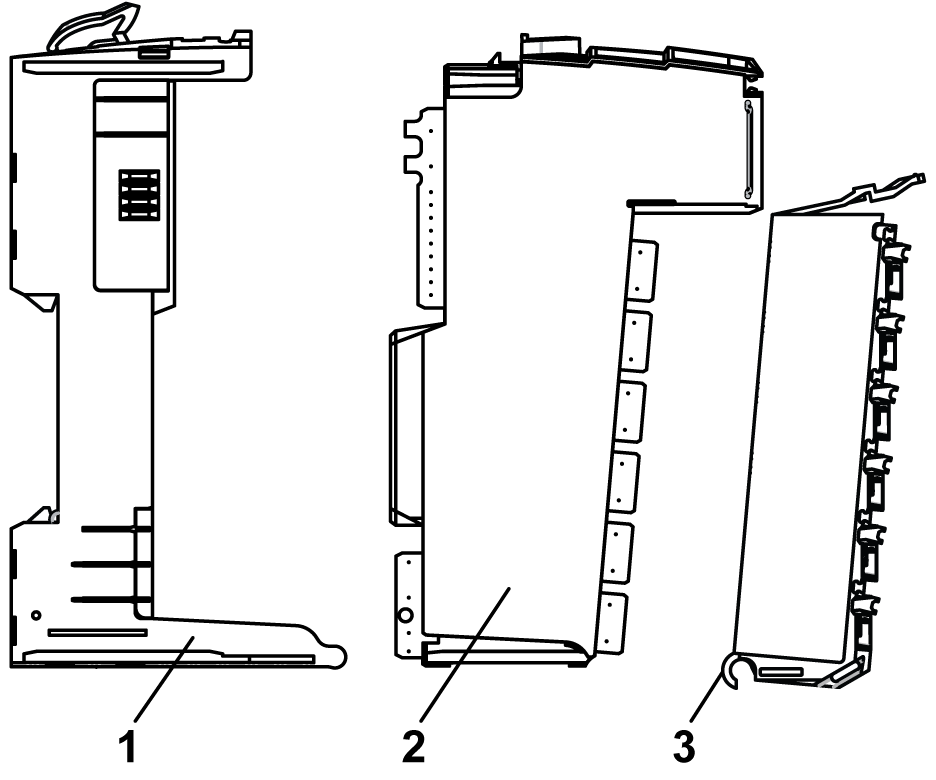

下图显示片段的三个组件：
1 总线基板
2 电子模块
3 端子块
|
|
|
不兼容组件会造成电击或电弧危险 |
|
o不要将某个片段中具有不同颜色的组件关联在一起。 o安装前，请始终使用本手册中的关联表来确认片段组件和模块的兼容性。 o确认相应的电子模块上安装了正确的端子排（至少颜色匹配且端子数量正确）。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
电子模块的 bus base 和端子块必须单独订购。有关型号，请参阅以下相关部分。
组装后，这三个组件构成一个可防振和防电磁放电的整体。
|
注意 |
|
静电放电 |
|
o切勿触摸电子模块的触点。 o在正常运行过程中，始终保持连接器处于正确位置。 |
|
不遵循上述说明可能导致设备损坏。 |
兼容性表提供片段组件之间可能的关联。

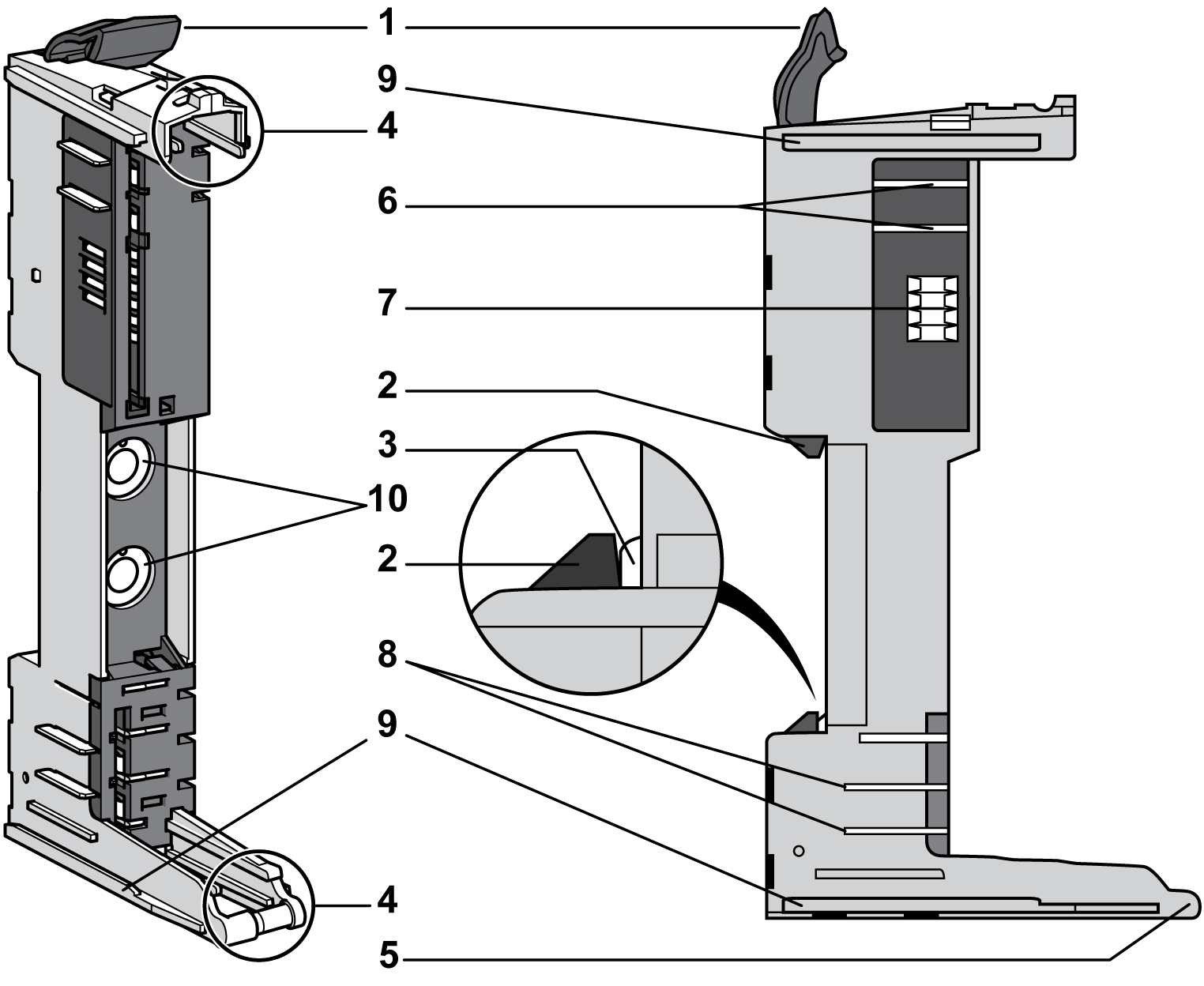

下图显示总线基板的不同部分：
1 锁定杆
2 DIN 导轨锁定机制
3 DIN 导轨触点
4 电子模块装配导架
5 端子块的旋转轴
6 TM5 总线电源触点
7 TM5 总线数据触点
8 24 Vdc I/O 电源段触点
9 联锁导架
10 地址设置旋转开关（可选，取决于型号）
此表列出了不同类型的总线基板：
|
型号 |
总线基板描述 |
颜色 |
|---|---|---|
|
TM5ACBM11 |
总线基板 24 Vdc 24 Vdc I/O 电源段直通 |
白色 |
|
TM5ACBM15 |
总线基板 24 Vdc 带有地址设置的 24 Vdc I/O 电源段直通 |
白色 |
|
TM5ACBM01R |
用于 PDM 和接收器模块的总线基板 24 Vdc 24 Vdc I/O 电源段，左侧隔离 |
灰色 |
|
TM5ACBM05R |
用于 PDM 和接收器模块的总线基板 24 Vdc 带有地址设置的 24 Vdc I/O 电源段，左侧隔离 |
灰色 |
|
TM5ACBM12 |
用于 AC 模块的总线基板 24 Vdc I/O 电源段直通 |
黑色 |

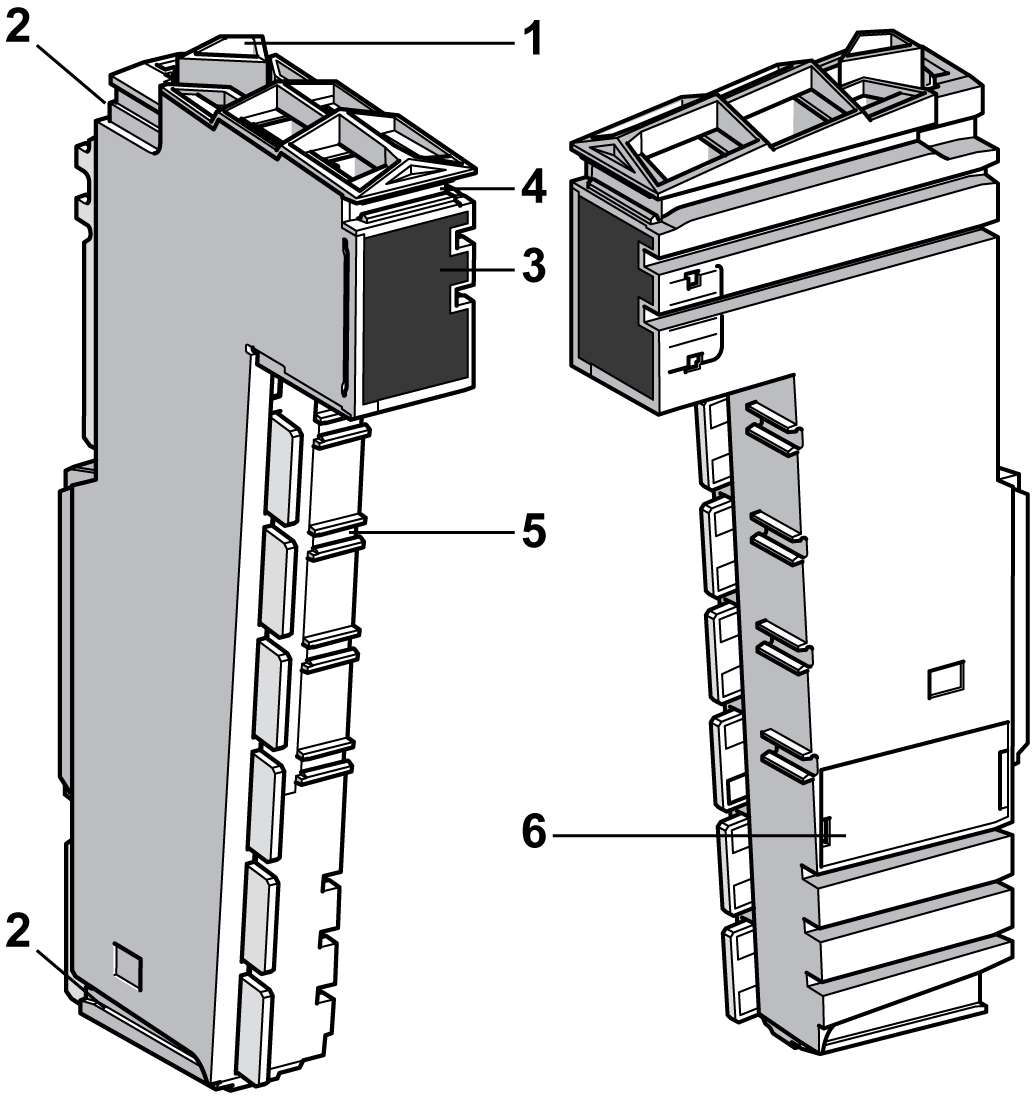

下图显示电子模块的不同部分：
1 锁定杆
2 装配导架
3 显示器 (LED)
4 用于打标的插槽
5 用于对电子模块和关联端子块进行编码的插槽
6 可更换的内部熔断器（取决于型号）
下表介绍了不同类型的电子模块：
|
型号 |
电子模块描述 |
颜色 |
请参阅 |
|---|---|---|---|
|
TM5SD•• |
数字量模块 |
白色或黑色 |
|
|
TM5SA•• |
模拟量模块 |
白色 |
|
|
TM5SPS1• |
配电模块 (PDM) |
灰色 |
|
|
TM5SPS2• |
|||
|
TM5SPS3 |
接口配电模块 (IPDM) |
灰色 |
|
|
TM5SE•• |
专用模块 |
白色 |
|
|
TM5SBET•• |
发射器模块 |
白色 |
|
|
TM5SBER•• |
接收器模块 |
灰色 |
|
|
TM5SPD•• |
公共配电模块 (CDM) |
白色 |
|
|
TM5SD000 |
哑元模块 |
白色 |
端子块的主要功能有：
o使用弹簧夹推入技术接线，无需工具
o按钮导线释放
o可以对每个端子打标
o还可以进行纯文本标记
o用于标准探测器的测试访问
o可以自定义编码

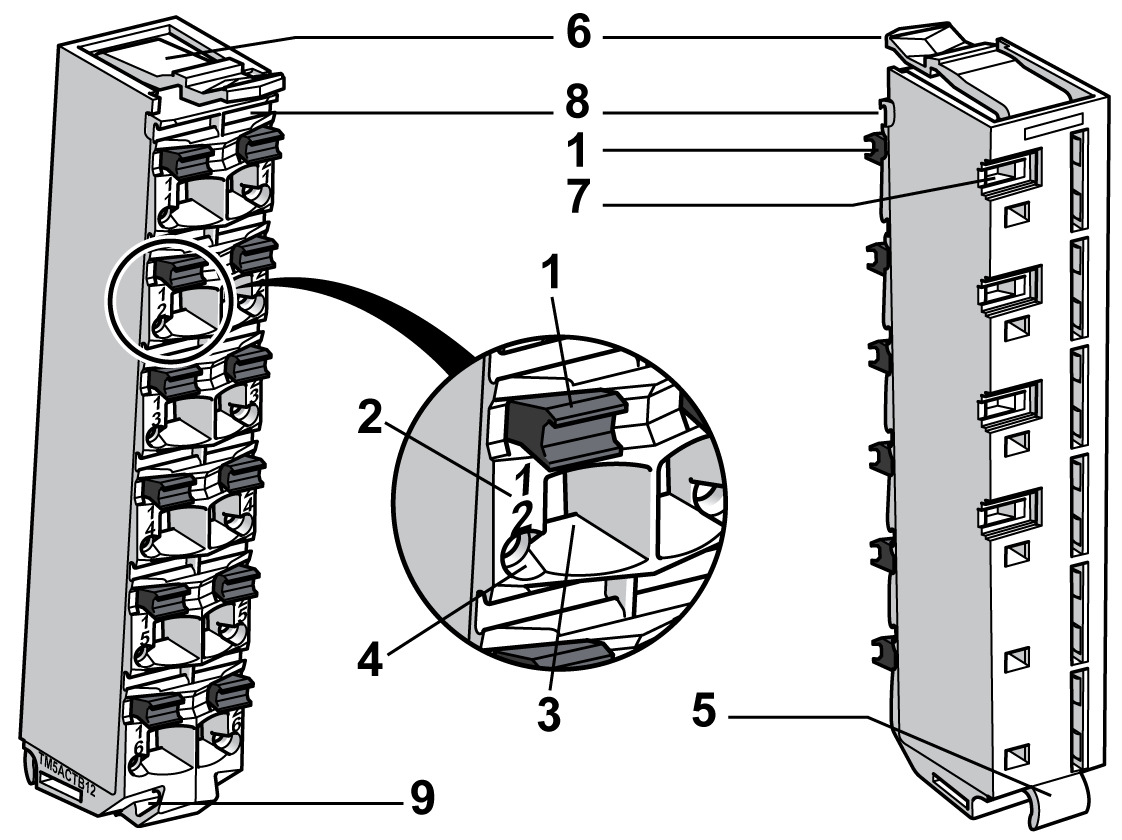

下图显示端子块的不同部分：
1 导线释放按钮
2 引脚分配
3 弹簧夹连接器
4 测试接入点
5 总线基板上的轴的铰链
6 电子模块的闩锁
7 用于编码的后插槽
8 用于打标的前插槽
9 电缆扎带的插槽
此表列出了不同类型的端子块：
|
型号 |
端子块描述 |
颜色 |
|---|---|---|
|
TM5ACTB06 |
24 Vdc，6 针端子块 |
白色 |
|
TM5ACTB12 |
24 Vdc，12 针端子块 |
白色 |
|
TM5ACTB12PS |
24 Vdc，适用于 PDM、IPDM 和接收器电子模块的 12 针端子块 |
灰色 |
|
TM5ACTB16 |
24 Vdc，16 针端子块 |
白色 |
|
TM5ACTB32 |
240 Vac，12 针端子块 |
黑色 |
