危险

存在电击、爆炸或电弧闪光危险

o在卸除任何护盖或门，或安装或卸除任何附件、硬件、电缆或接线之前，先断开所有设备（包括已连接设备）的电源连接，但设备的相应硬件指南中另有指定的特定情况除外。

o根据指示，在相应的地方和时间，务必使用具有合适额定值的电压感测设备来检测是否断电。

o更换并紧固所有护盖、附件、硬件、电缆与导线，并确认接地连接正确后再对设备通电。

o在操作本设备及相关产品时，必须使用指定电压。

如果不遵守这些说明，将会导致死亡或严重伤害。

警告

意外的设备操作

o仅使用 Schneider Electric 认可的可与本设备配合使用的软件。

o每次更改物理硬件配置后，请更新应用程序。

不遵循上述说明可能导致人员伤亡或设备损坏。

1

断开所有设备的所有电源。

2

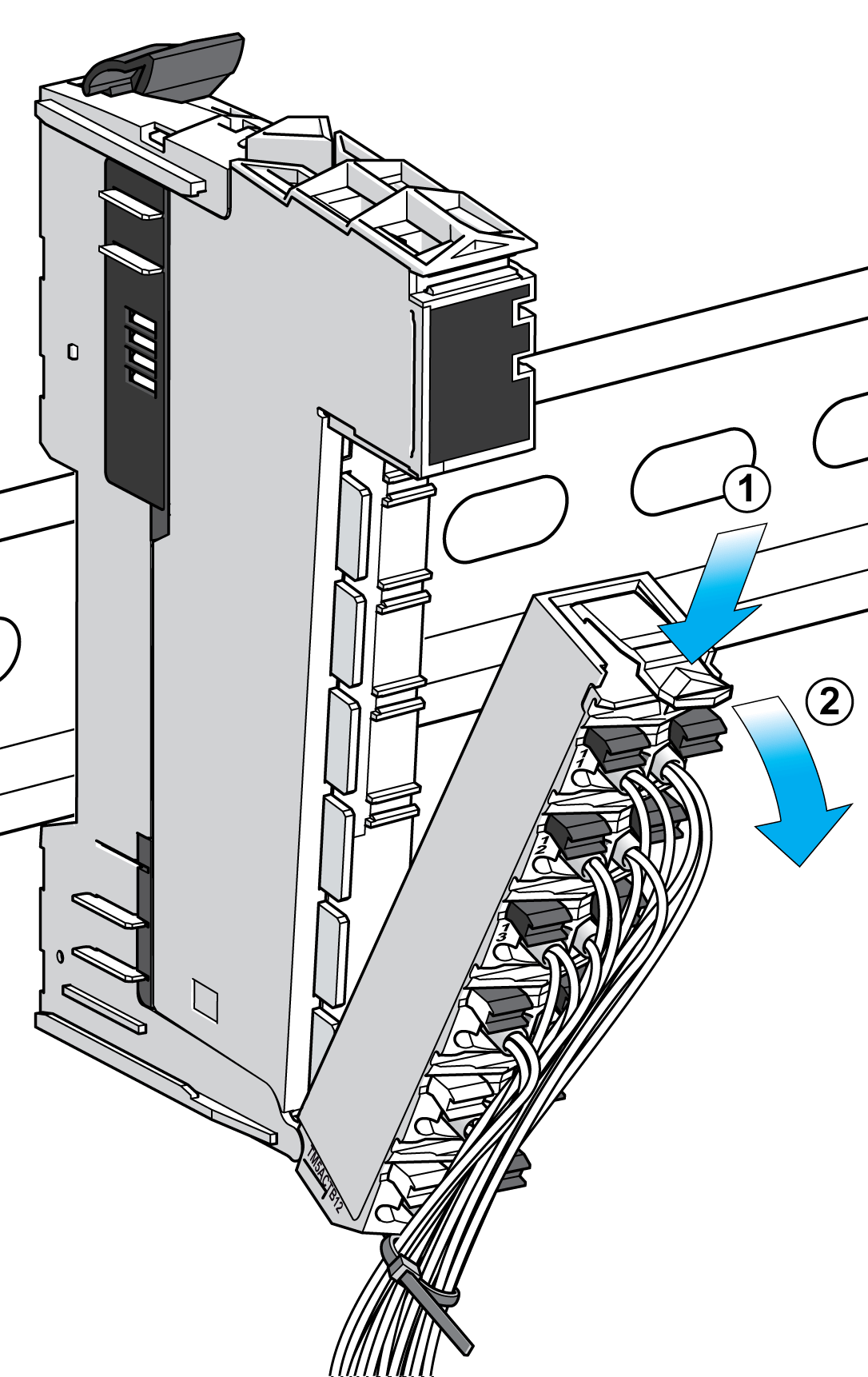

从最右侧的片段拆下端子块：

1 按下端子块上的锁定杆。

2 向外和向下旋转端子块。

3

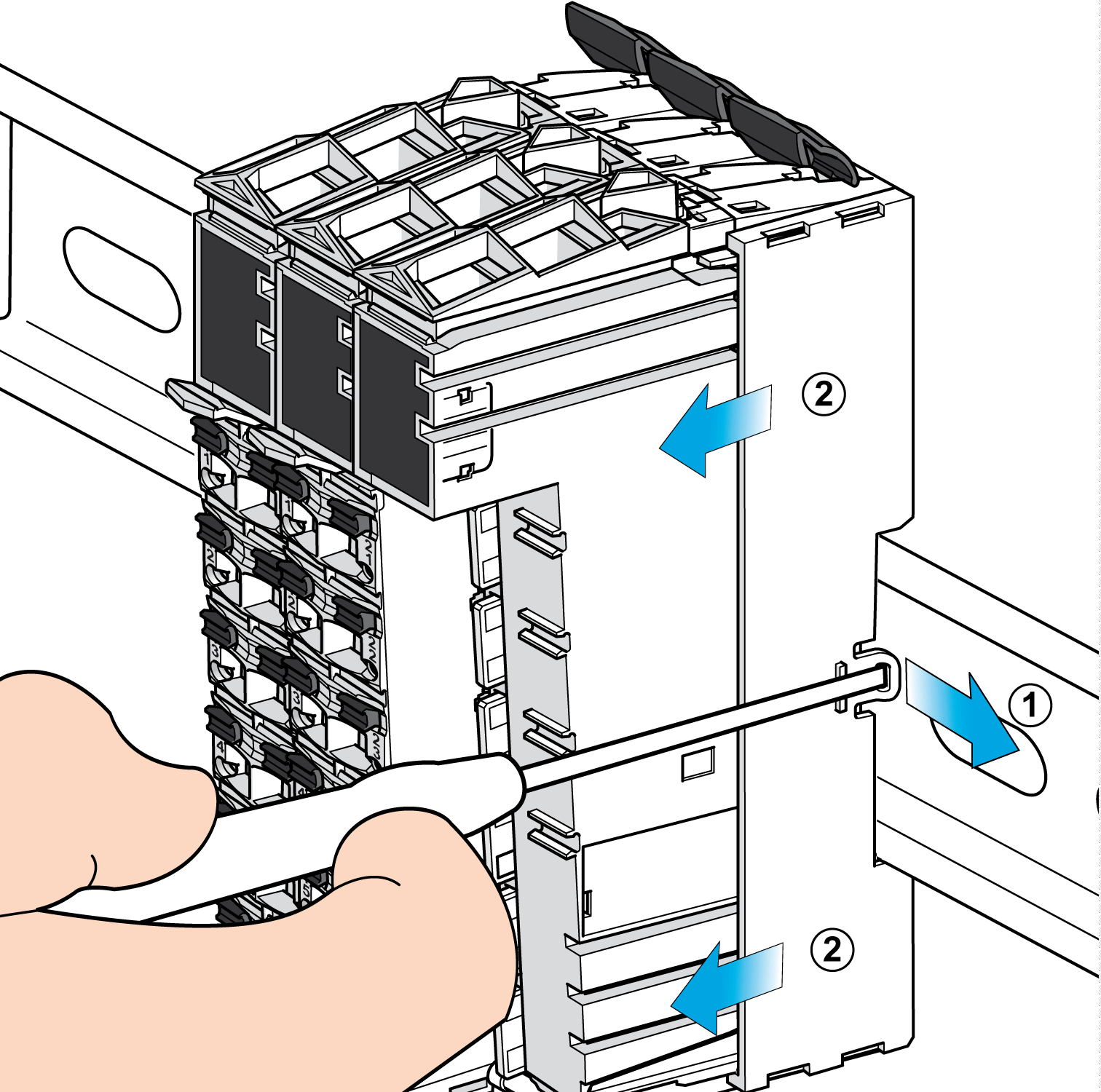

从最右侧的片段拆下锁定板：

1 使用螺丝刀使右锁定板的锁定夹脱钩。

2 将锁定板从总线基板和电子模块中拉出。

4

根据您的扩展布局，按片段或一体型 I/O 安装过程中所述安装扩展模块。

安装在步骤 2 中卸下的最右侧端子块。

5

将右锁定板安装到新配置最右侧的扩展模块。
