片段安装

简介

片段安装过程用于在 DIN 导轨上直接安装和装配片段：

1 安装总线基板。

2 插入电子模块。

3 安装端子块。

注意：如果控制器或现场总线接口已安装或已接线，或者片段连接器已经预接线，请确保在尝试这些过程之前已断开所有电源。

危险

存在电击、爆炸或电弧闪光危险

o在卸除任何护盖或门，或安装或卸除任何附件、硬件、电缆或接线之前，先断开所有设备（包括已连接设备）的电源连接，但设备的相应硬件指南中另有指定的特定情况除外。

o根据指示，在相应的地方和时间，务必使用具有合适额定值的电压感测设备来检测是否断电。

o更换并紧固所有护盖、附件、硬件、电缆与导线，并确认接地连接正确后再对设备通电。

o在操作本设备及相关产品时，必须使用指定电压。

如果不遵守这些说明，将会导致死亡或严重伤害。

第一个总线基板的安装过程取决于其是本地、远程还是分布式配置。

注意

静电放电

o将电子组件存储在其防护性的包装中，直到开始装配时才可取出。

o仅触摸模块的外壳。

o采取必要的防静电措施。

不遵循上述说明可能导致设备损坏。

安装总线基板

以下过程描述如何安装总线基板：

步骤	描述
1	从防护性的包装中取出总线基板。检查总线基板是否存在明显的机械损坏。
2	将所有总线基板上的锁定杆向上推到底。这会打开锁定机制。
3	本地配置：拆卸控制器最后一个嵌入式模块的端子块。远程配置: 转到下一步。分布式配置：拆卸现场总线接口的 IPDM 的端子块。
4	本地配置：在控制器导架中插入第一个总线基板，朝安装导轨滑入总线基板，然后按下锁定杆将其固定。远程配置: 在安装导轨上的所需位置处悬起第一个总线基板，然后按下锁定杆，关闭锁定机制。分布式配置：在现场总线接口总线基板导架中插入第一个总线基板，朝安装导轨滑入总线基板，然后按下锁定杆将其固定。

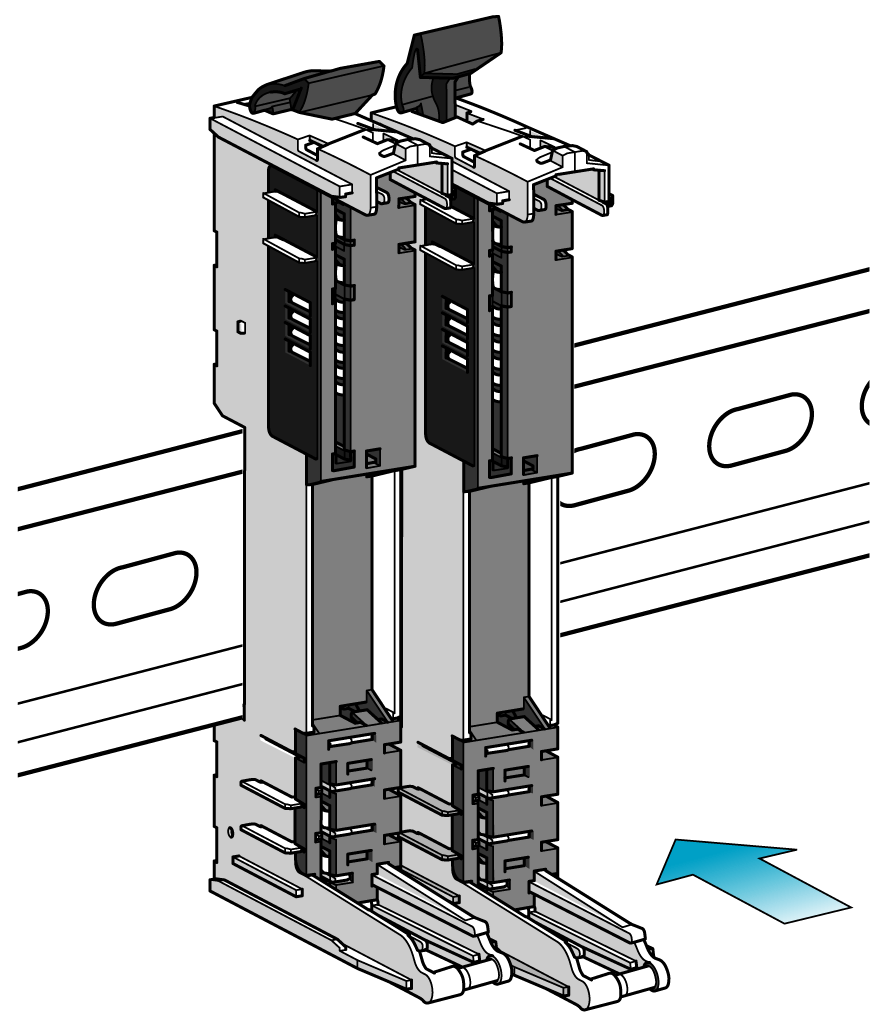

5	在以前安装的总线基板导架中插入下一个总线基板。
6	朝安装导轨滑入总线基板，然后按下锁定杆将其固定。
7	根据安装计划，使用上述方法继续安装其他总线基板。
8	如果使用带有地址设置的总线基板，则在片段安装过程的此步骤中分配总线基板地址。

注意：切记要在安装片段之后重新安装卸掉的端子块。

插入电子模块

一个片段只能由一种颜色组成。例如，灰色总线基板只应与灰色电子模块和灰色端子台组装在一起。不过，仅凭颜色是不足以证明兼容性的；应始终确认片段组件的功能也相匹配。

危险

不兼容组件会造成电击或电弧危险

o不要将某个片段中具有不同颜色的组件关联在一起。

o安装前，请始终使用本手册中的关联表来确认片段组件和模块的兼容性。

o确认相应的电子模块上安装了正确的端子排（至少颜色匹配且端子数量正确）。

如果不遵守这些说明，将会导致死亡或严重伤害。

注意：如果控制器或现场总线接口已安装并已接线，此时您要替换现有电子模块，请确保遵循与以下过程相关的热插拔指南。

以下过程描述如何安装电子模块：

步骤	操作
1	从防护性的包装中取出电子模块。检查电子模块是否存在明显的机械损坏。

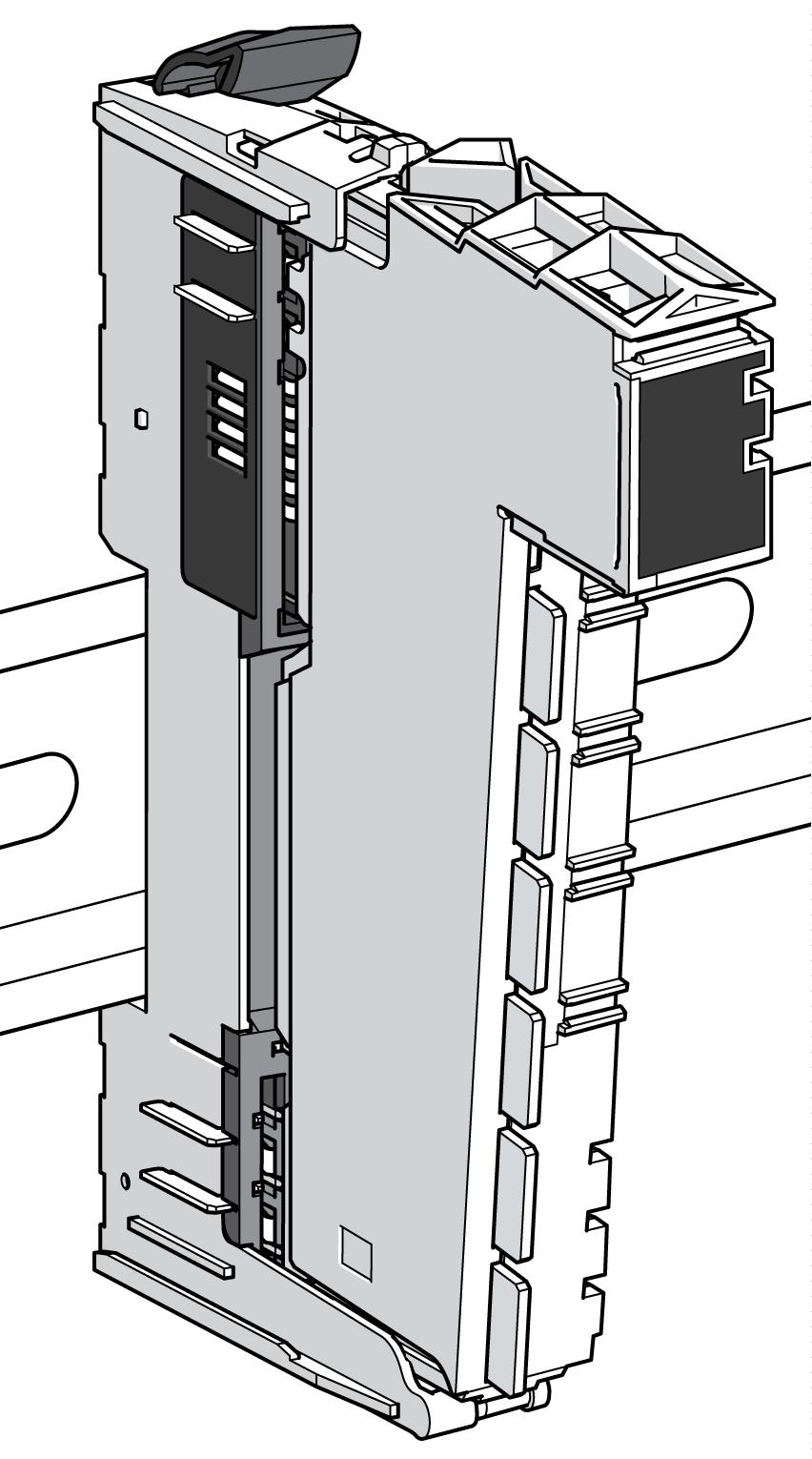

2	在总线基板导架中插入电子模块。

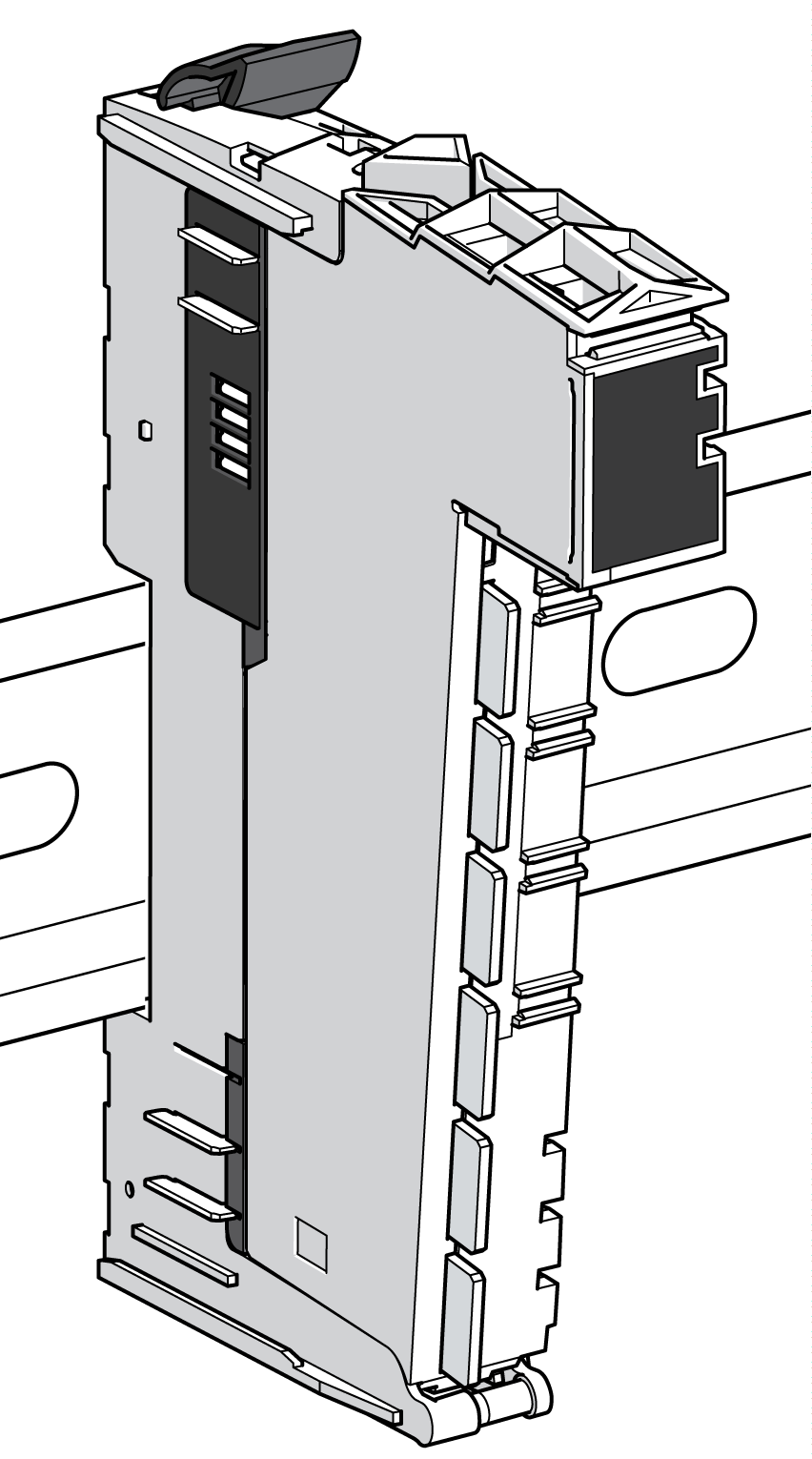

3	径直将电子模块推入总线基板，直到其卡入到位。
4	根据安装计划，使用上述步骤继续安装所有的电子模块。

安装端子块

危险

不兼容组件会造成电击或电弧危险

o不要将某个片段中具有不同颜色的组件关联在一起。

o安装前，请始终使用本手册中的关联表来确认片段组件和模块的兼容性。

o确认相应的电子模块上安装了正确的端子排（至少颜色匹配且端子数量正确）。

如果不遵守这些说明，将会导致死亡或严重伤害。

请参阅对 TM5 系统进行编码以获得对组件进行打标和关联的帮助。

以下过程描述如何安装端子块：

步骤	操作

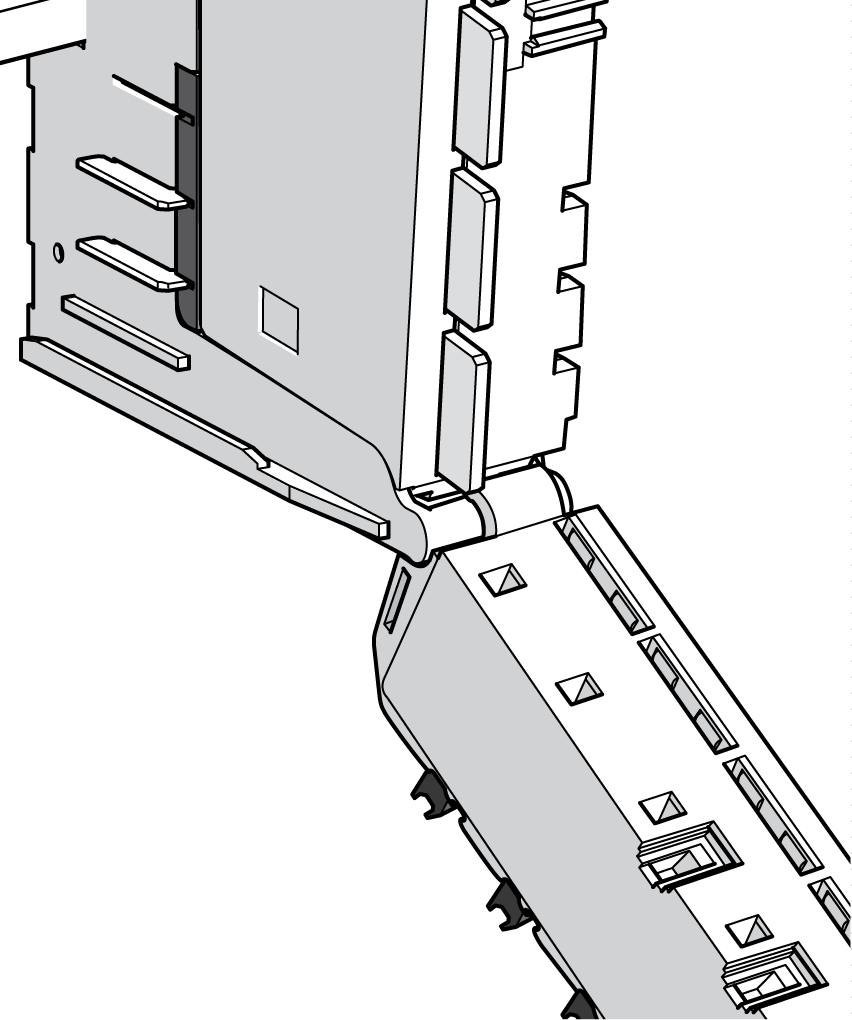

1	在总线基板上的端子块铰链中，悬起端子块的底部边缘。

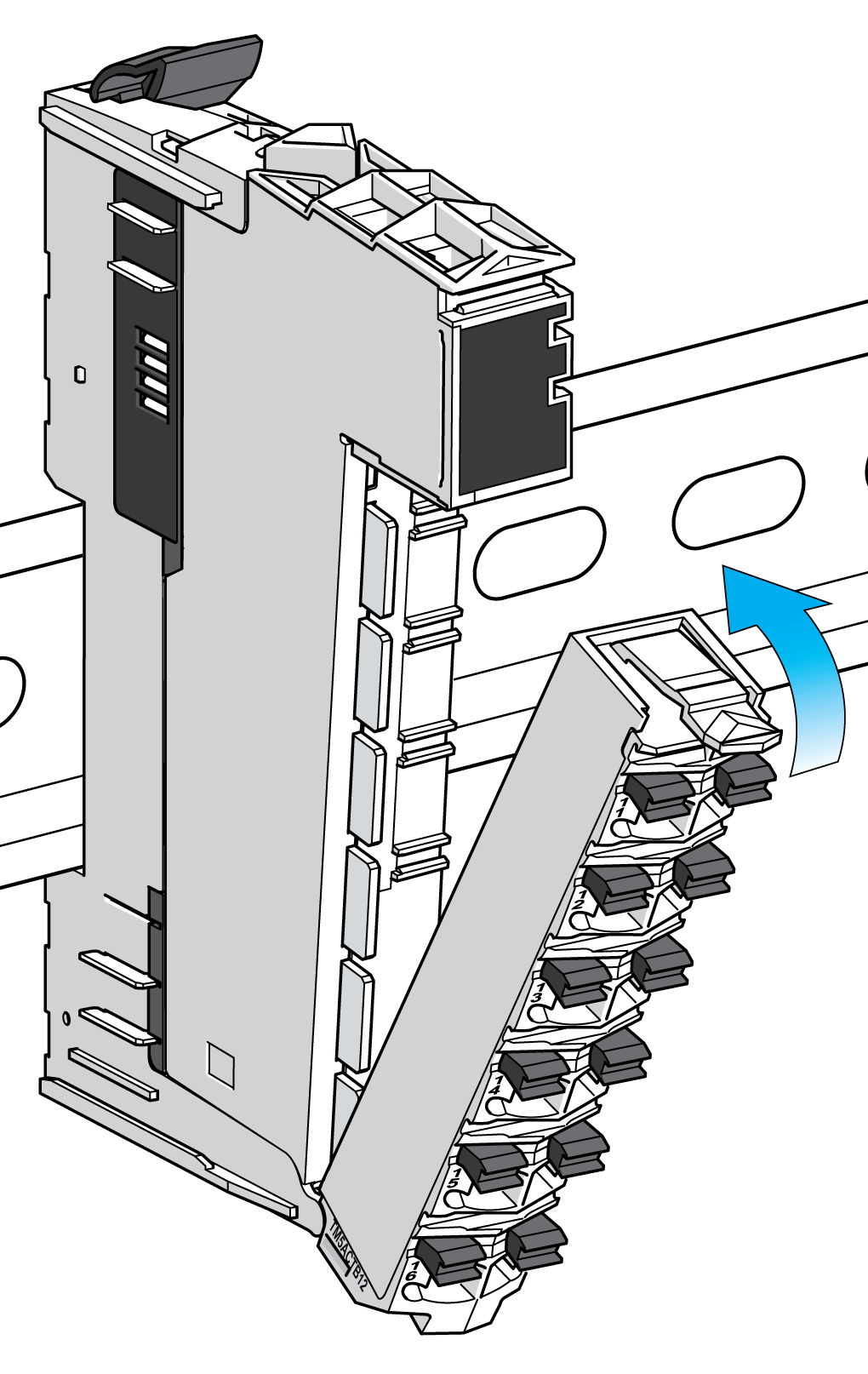

2	向上旋转。

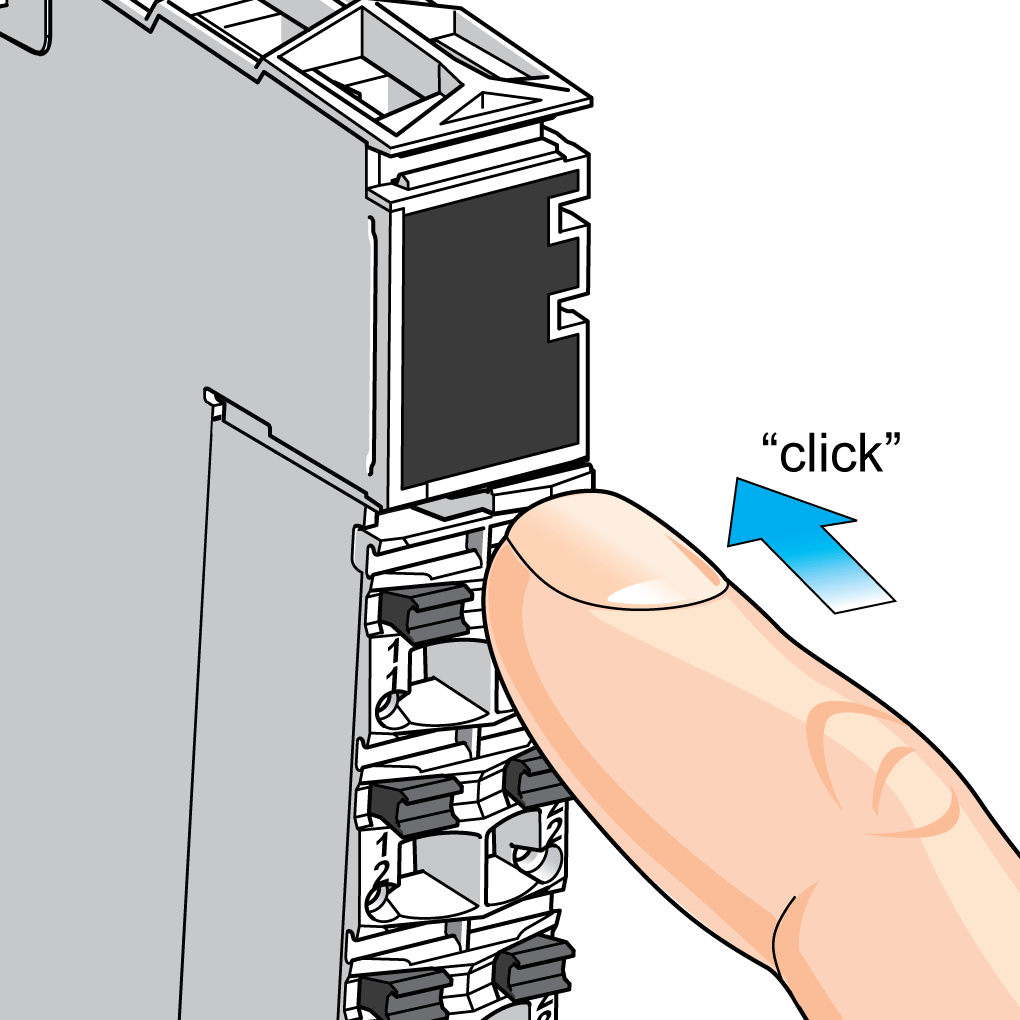

3	按入端子块，直到其卡入到位。
4	根据安装计划，按上述步骤继续安装所有的端子块。

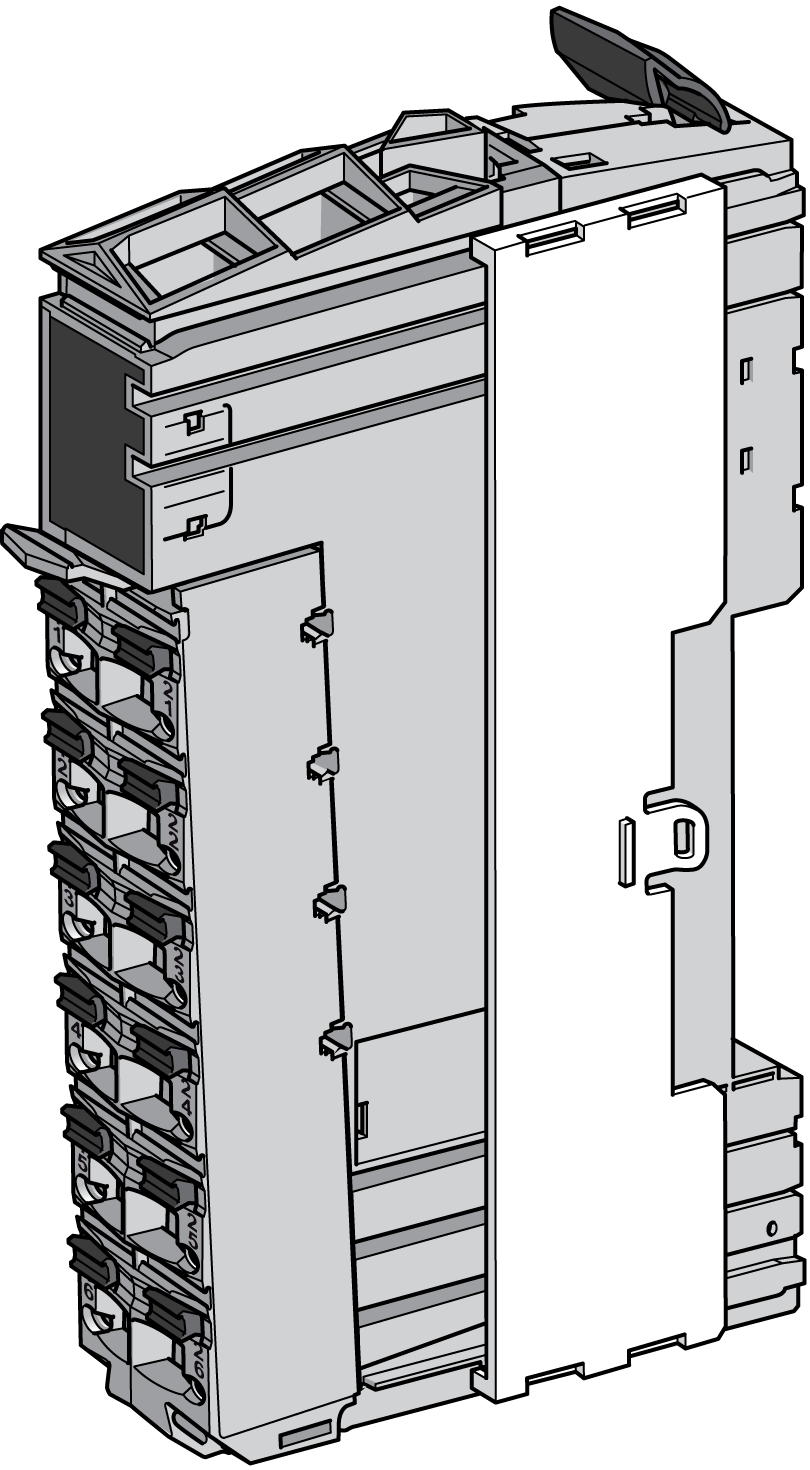

右总线基板锁定板

右总线基板锁定板必须连接到控制器的最右侧片段，或者连接到本地、远程配置或分布式阀岛的最右侧扩展模块：

步骤	操作
1	拆卸最右侧扩展模块的端子块。
2	从前面，将右总线基板锁定板插入总线基板联锁导架。
3	将锁定板推入到底。
4	装回最右侧扩展模块的端子块。

注意：右总线基板锁定板随控制器一起提供。

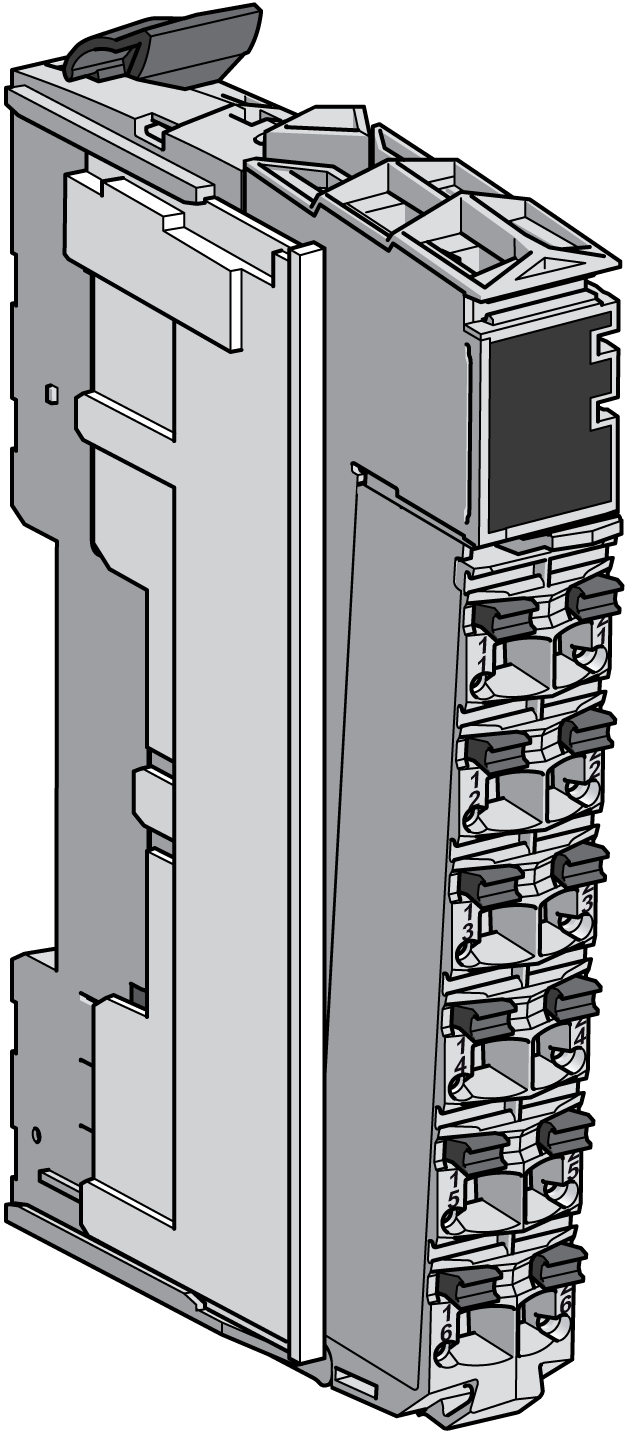

左总线基板锁定板

左总线基板锁定板连接到远程阀岛的第一个片段（接收器片段）：

步骤	操作
1	将左总线基板锁定板置于左侧片段上，并将其插入端子块的联锁导架中。
2	向前滑动总线基板锁定板。

步骤

操作

将左总线基板锁定板置于左侧片段上，并将其插入端子块的联锁导架中。

向前滑动总线基板锁定板。
