TM5 配电介绍

配电概述

在 TM5 系统 的本地、远程和分布式配置中的首个（最左侧）组件为 24 Vdc I/O 电源段配电，并为 TM5 电源总线供电。还有其他组件可以配电以创建独立的 24 Vdc I/O 电源段，以及其他组件可为 TM5 电源总线配电并提供补充电源。

控制器配电模块 (CPDM) 是本地配置的配电起点。

TM5SBER2 接收器模块是远程配置的配电起点。

TM5SBET7 发射器模块是 TM7 电源总线的配电起点。

现场总线接口的接口配电模块 (IPDM) 是分布式配置的配电起点。

在需要的位置和时间，可能会添加配电模块 (PDM) 以实现以下目的：

o将 24 Vdc I/O 电源段分为若干独立的 24 Vdc I/O 电源段，或者

o将 24 Vdc I/O 电源段分为若干独立的 24 Vdc I/O 电源段并为 TM5 电源总线提供补充电源（如果您的 I/O 配置需要）。

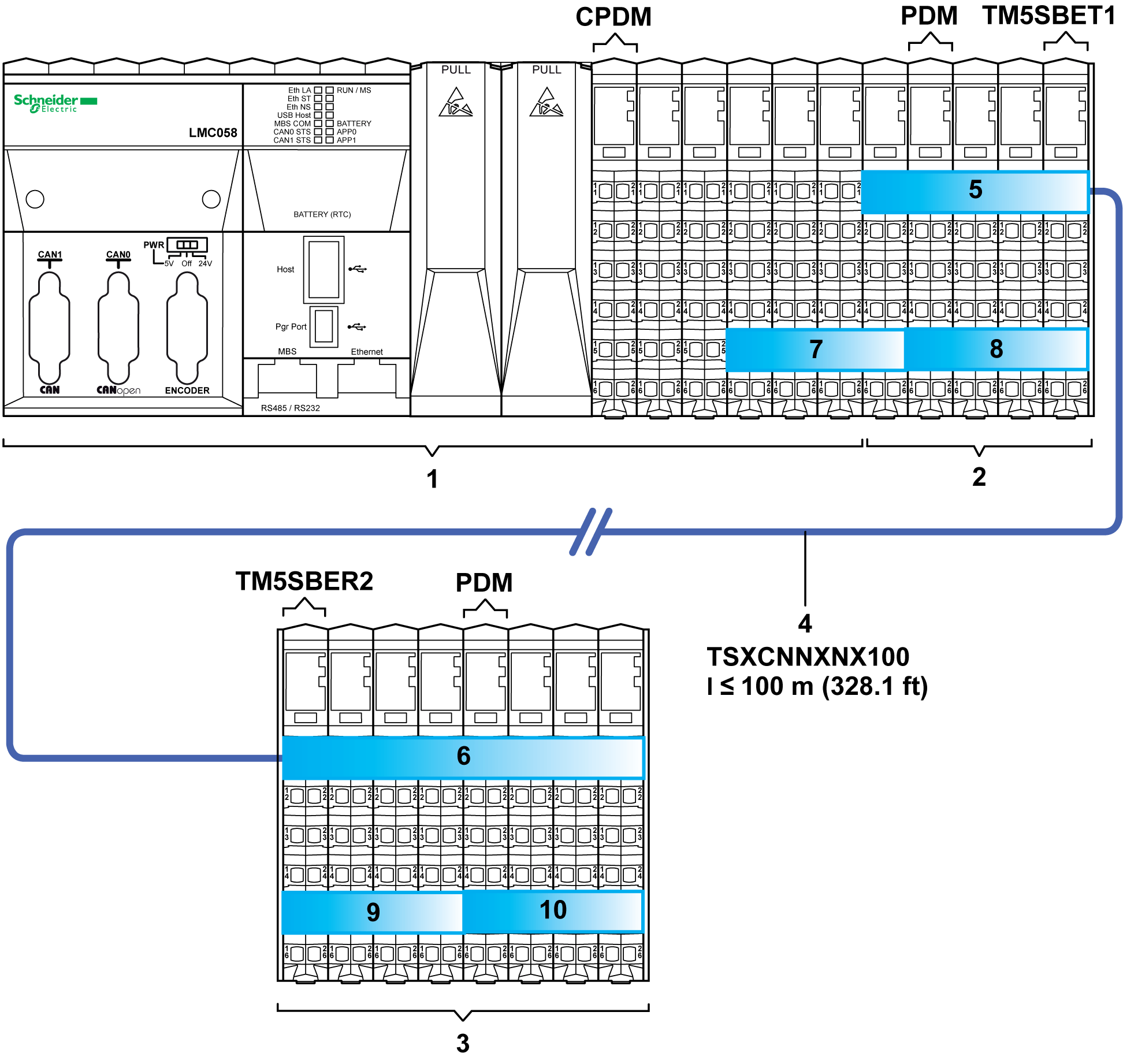

下图显示了本地和远程配置的配电概述：



(1)   控制器

(2)   本地扩展

(3)   远程扩展

(4)   扩展总线电缆

(5)   本地配置的 TM5 电源总线

(6)   远程配置的 TM5 电源总线

(7...10)   24 Vdc I/O 电源段

TM5SBET1   发射器模块

TM5SBER2   接收器模块

CPDM   控制器配电模块

PDM   配电模块

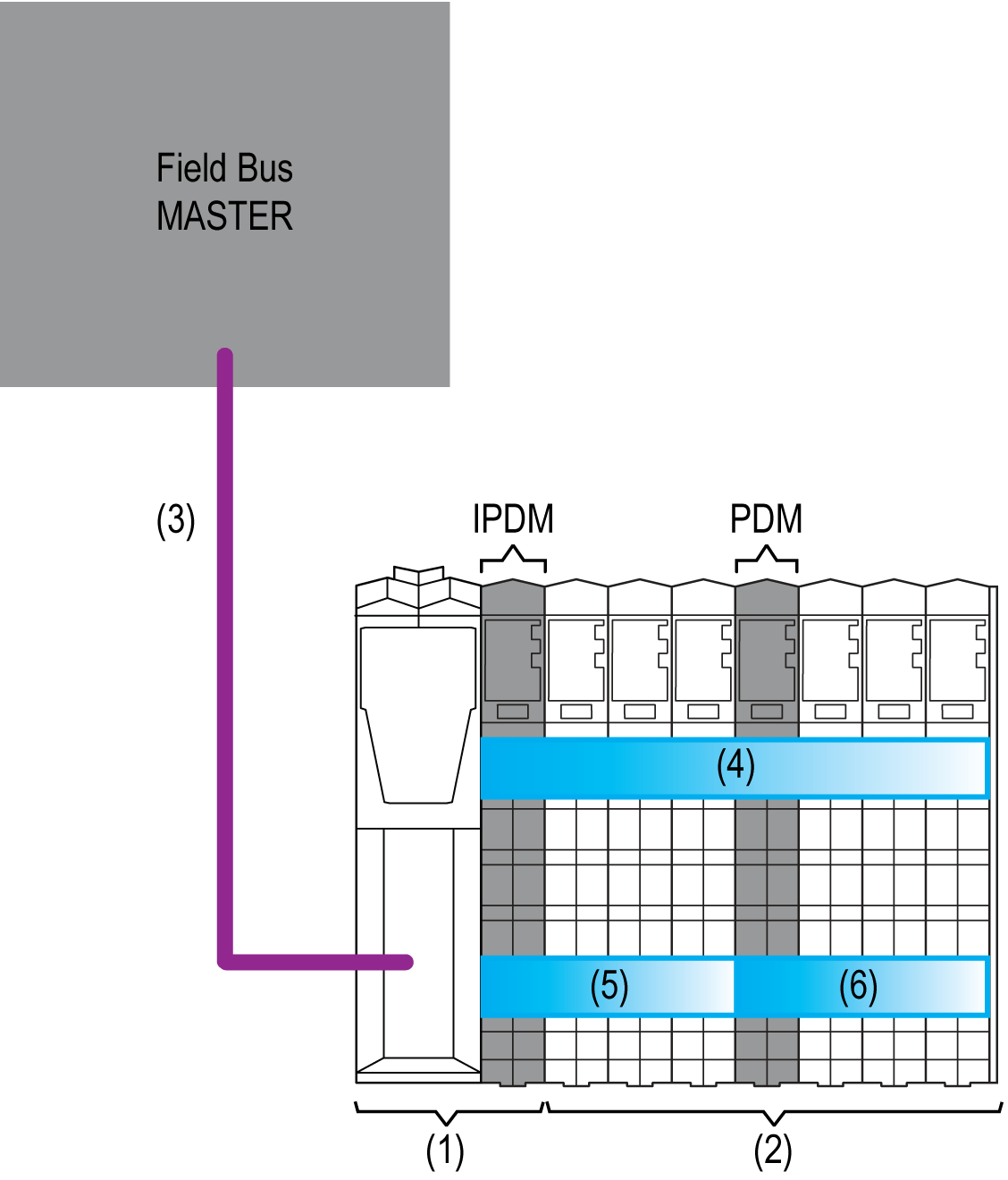

下图显示了分布式配置的配电概述：



(1)   现场总线接口

(2)   分布式扩展

(3)   现场总线电缆

(4)   分布式配置的 TM5 电源总线

(5...6)   24 Vdc I/O 电源段

IPDM   接口配电模块

PDM   配电模块

24 Vdc I/O 电源段介绍

通过 24 Vdc I/O 电源段向 TM5 系统 的输入和输出配电。

本地配置的 24 Vdc I/O 电源段始于控制器的第一个嵌入式常规 I/O，止于在 TM5 系统 上插入 PDM 的位置处或配置末尾处。

下表提供了 24 Vdc I/O 电源段的第一个和最后一个设备：

段是一组由同一配电模块供电的扩展模块。

在 24 Vdc I/O 电源段上提供的电源由放置在此段中的 24 Vdc 模块使用。

构建新段的原因：

o将模块组隔开。例如，将输入组与输出组隔开。

o向 24 Vdc I/O 电源段提供电源（如果上一段的电源已由其他 I/O 模块使用）。

o为 TM5 电源总线提供补充电源。

TM5 电源总线介绍

TM5 总线由两个部分组成：

oTM5 数据总线

oTM5 电源总线

TM5 电源总线为向本地、远程或分布式配置的扩展模块电子部件供电而分配电源。如果需要，通过添加特定的 PDMs（取决于参考号），可以加强 TM5 总线上的电源。

下表提供了 TM5 电源总线上的第一个和最后一个设备：

注意： TM5SBET1 发射器模块必须是您要扩展的本地或远程 TM5 配置中的最后一个电子模块。

控制器配电模块 (CPDM)

控制器配电模块 (CPDM) 是控制器与外部 24 Vdc 电源的连接，用于向控制器的不同部件分配电源。

此外，CPDM 还有以下用途：

o将外部电源直接连接至 24 Vdc I/O 电源段。

o将外部电源连接到内部电源，后者会生成在 TM5 电源总线上分配的电源，这源自 24 Vdc 主电源连接。

下表介绍由 24 Vdc I/O 电源段和 TM5 电源总线供电的部件：

接口配电模块 (IPDM)

接口配电模块 (IPDM) 是现场总线接口与外部 24 Vdc 电源的连接。

此外，IPDM 还有以下用途：

o将外部电源直接连接至 24 Vdc I/O 电源段。

o将外部电源连接到内部电源，后者会生成在 TM5 电源总线上分配的电源，这源自 24 Vdc 主电源连接。

下表介绍由 24 Vdc I/O 电源段和 TM5 电源总线供电的部件：

接收器模块 (TM5SBER2)

TM5SBER2 集成了一个电子电源，该电源生成由 TM5 电源总线分配的电源。

它还将外部 24 Vdc 电源连接至 24 Vdc I/O 电源段。

下表介绍由 24 Vdc I/O 电源段和 TM5 电源总线供电的部件：

配电模块 (PDM)

根据 TM5 配置以及 TM5 电源总线或 24 Vdc I/O 电源段上消耗的电流，可能需要添加 PDMs，以创建另一个 24 Vdc 电源段并/或加强通过 TM5 电源总线对扩展电子部件的供电。

下表介绍由 24 Vdc I/O 电源段和 TM5 电源总线供电的部件：

向 24 Vdc I/O 电源段和 TM5 电源总线供电

TM5 供电系统、配电介绍，为 24 Vdc I/O 电源段和 TM5 电源总线供电：
