TM3DI32K 接线图

简介

此扩展模块具有用于连接输入和电源的内置 HE10 (MIL 20) 连接器。

接线规则

请参阅接线最佳实践。

使用自由线电缆的接线图

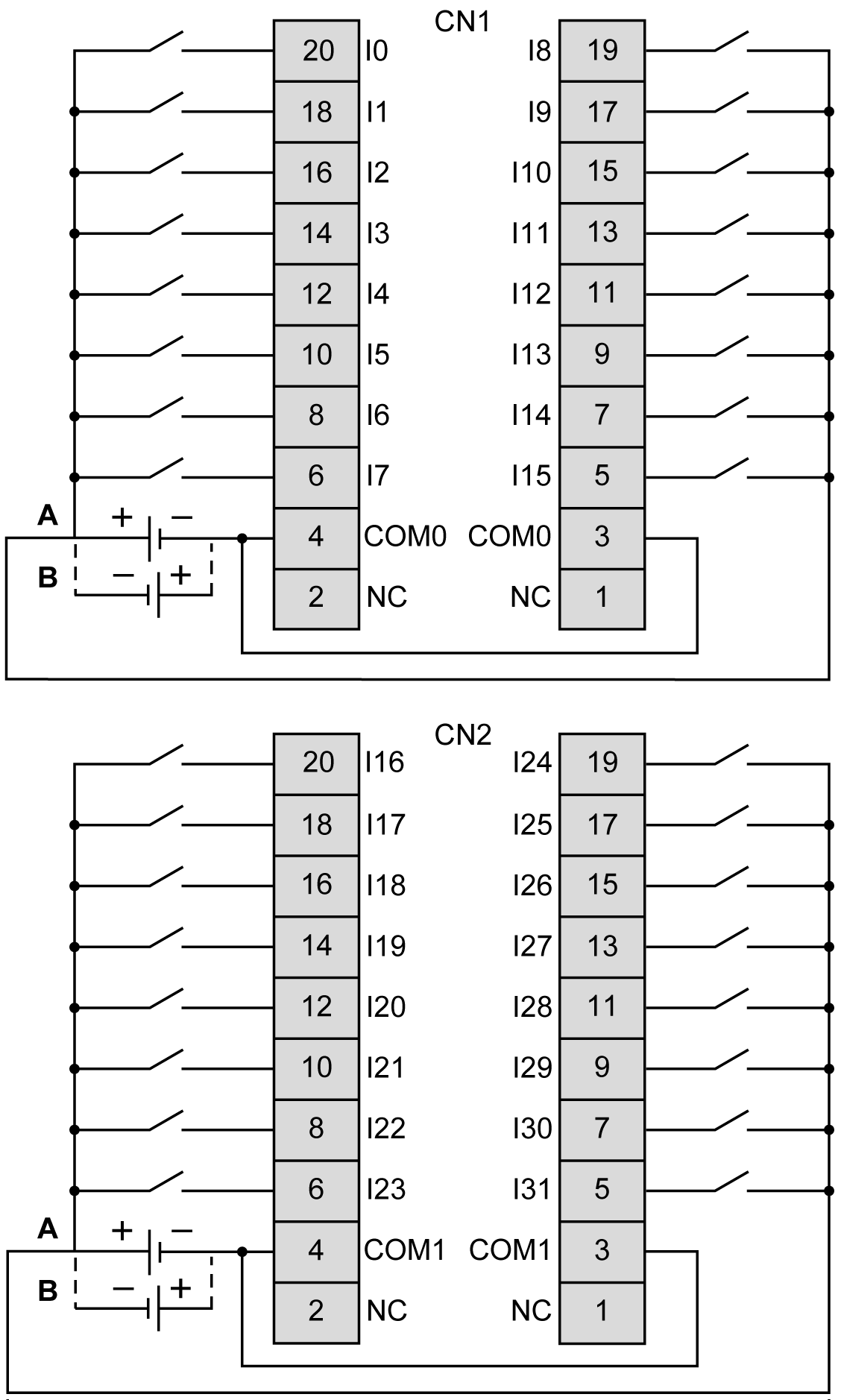

下图说明了输入、传感器及其公共端之间的连接：

    COM0 和 COM1 端子未在内部连接

A   漏极接线（正逻辑）

B   源极接线（负逻辑）

有关 24 Vdc 电源的信息，请参阅 DC 电源特征。

有关 TWDFCW30K/TWDFCW50K 电缆颜色的详细信息，请参阅 TWDFCW••K 电缆描述。
