本节介绍 TM3 模块的物理特性。根据参考号，这些模块支持以下两种不同类型连接器之一：
o可插拔螺钉或卡簧端子块
oHE10 (MIL 20) 连接器

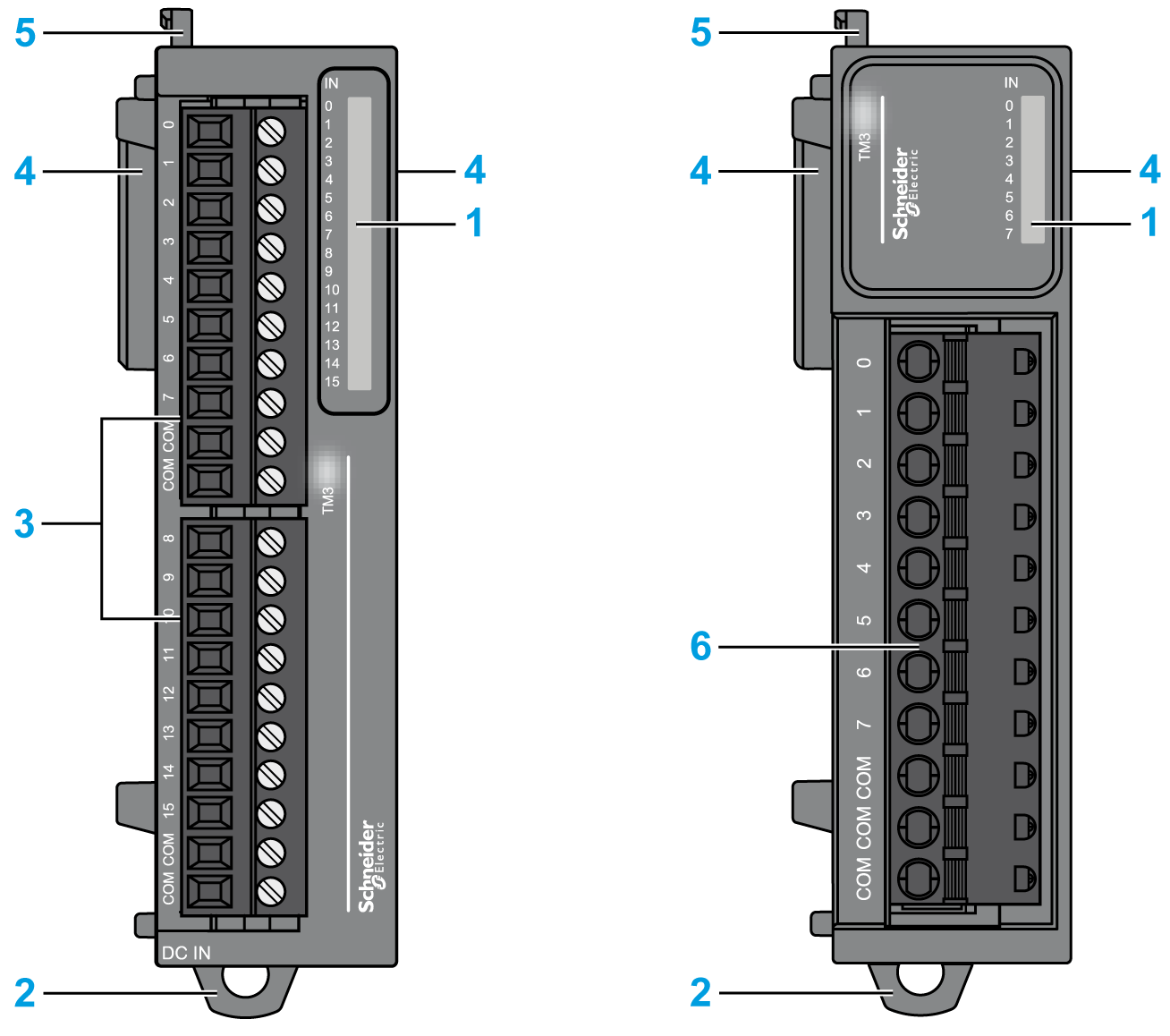

下图显示带有可插拔螺钉或卡簧端子块的 TM3 扩展模块主要元件：
下表描述上面显示的 TM3 扩展模块的主要元件：
|
标签 |
元件 |
|
|---|---|---|
|
1 |
用于显示 I/O 通道状态的 LED。 |
|
|
2 |
用于 35 毫米（1.38 英寸）顶帽截面导轨（DIN 导轨）。 |
|
|
3 |
可插拔端子块。 |
|
|
4 |
用于 TM3 I/O 总线的扩展连接器（每侧一个）。 |
|
|
5 |
用于连接先前模块的锁紧装置。 |
|
|
6 |
可插拔端子块。 |
|

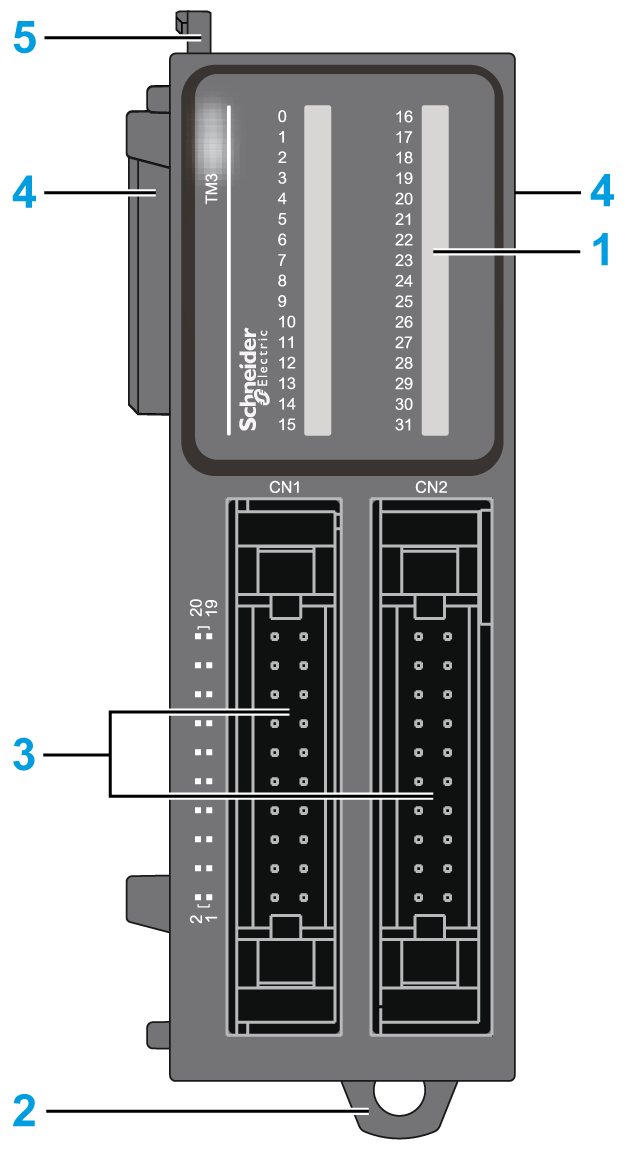

下图显示带有 HE10 (MIL 20) 连接器的 TM3 扩展模块主要元件：
下表描述上面显示的 TM3 扩展模块的主要元件：
|
标签 |
元件 |
|
|---|---|---|
|
1 |
用于显示 I/O 通道状态的 LED。 |
|
|
2 |
用于 35 毫米（1.38 英寸）顶帽截面导轨（DIN 导轨）。 |
|
|
3 |
HE10 (MIL 20) 连接器插槽。 |
电缆列表 |
|
4 |
用于 TM3 I/O 总线的扩展连接器（每侧一个）。 |
|
|
5 |
用于连接先前模块的锁紧装置。 |
|
