GEFAHR

GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER EINES LICHTBOGENS

oTrennen Sie alle Geräte, einschließlich der angeschlossenen Komponenten, vor der Entfernung von Abdeckungen oder Türen sowie vor der Installation oder Entfernung von Zubehörteilen, Hardware, Kabeln oder Drähten.

oBringen Sie an allen Schaltern den Hinweis „Nicht einschalten“ oder eine gleichwertige Gefahrenkennzeichnung an und verriegeln Sie sie in der Aus-Position.

oWarten Sie 15 Minuten, damit sich die Restenergie der Zwischenkreis-Kondensatoren vollständig entladen kann.

oMessen Sie die Spannung am Zwischenkreis mithilfe eines Spannungsmessgeräts mit geeigneter Bemessungsspannung und stellen Sie sicher, dass die Spannung unter 42,4 VDC liegt.

oSelbst bei erloschener LED-Anzeige des Zwischenkreises ist dieser nicht unbedingt spannungsfrei.

oSichern Sie den Laufwagen, um eine Rotation zu verhindern, bevor Sie Arbeiten am Antriebs­system durchführen.

oAn den Zwischenkreis-Klemmen oder den Zwischenkreis-Kondensatoren darf kein Kurzschluss entstehen.

oBringen Sie alle Abdeckungen, Zubehörteile, Hardware, Kabel und Drähte wieder an, sichern Sie sie und vergewissern Sie sich, dass eine ordnungsgemäße Erdung vorhanden ist, bevor Sie die Stromzufuhr zum Gerät einschalten.

oBetreiben Sie dieses Gerät und jegliche zugehörigen Produkte nur mit der angegebenen Spannung.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

WARNUNG

UNERWARTETE BEWEGUNGEN DURCH DEMONTAGE

Sichern Sie bei vertikal oder schräg montierten Achse die beweglichen Teile gegen unerwartete Bewegungen.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

1

Entfernen oder stützen Sie die Nutzlast und den Laufwagen, wenn die Achse geneigt oder vertikal montiert ist.

1

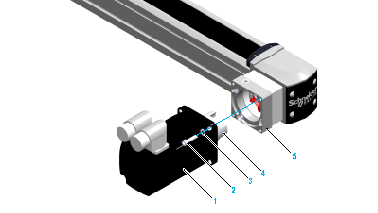

Entfernen Sie die Kabel des Motors (1).

2

Sichern Sie den Motor gegen Herabfallen und entfernen Sie die vier Schrauben (2) und die Unterlegscheiben (3), mit denen der Motor an der Motoradapterplatte (5) montiert ist.

3

Ziehen Sie den Motor mit der montierten Klemmnabe (4) vorsichtig von der Motoradapterplatte ab.

HINWEIS: Dazu ist ein erhöhter Kraftaufwand von bis zu 450 N (101,16 lbf) notwendig.

4

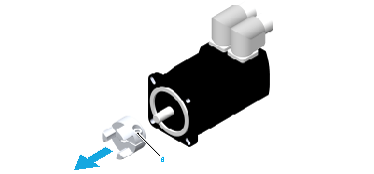

Lösen Sie die Klemmschraube (6) an der Klemmnabe und ziehen Sie die Klemmnabe vorsichtig vom Motor ab.

5

Montieren Sie den neuen Motor, wie unter Montage eines Motors und eines Getriebes beschrieben.

HINWEIS: Wenn sich die Abmessungen der Welle des neuen Motors von den Abmessungen der Welle des früheren Motors unterscheiden, verwenden Sie eine geeignete Klemmnabe. Weitere Informationen zu geeigneten Klemmnaben finden Sie unter Ersatzteile und Zubehör.

1

Entfernen Sie den Motor vom Getriebe, sofern ein Motor montiert ist. Weitere Informationen zum Entfernen des Motors finden Sie im entsprechenden Getriebehandbuch.

2

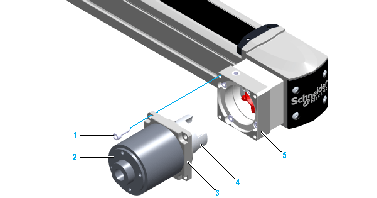

Sichern Sie das Getriebe (2) gegen Herabfallen und entfernen Sie die vier Schrauben (1), mit denen die Flanschplatte (3) an der Motoradapterplatte (5) montiert ist.

3

Ziehen Sie die Flanschplatte mit angebrachtem Getriebe und montierter Klemmnabe (4) vorsichtig von der Motoradapterplatte ab.

HINWEIS: Dazu ist ein erhöhter Kraftaufwand von bis zu 450 N (101,16 lbf) notwendig.

4

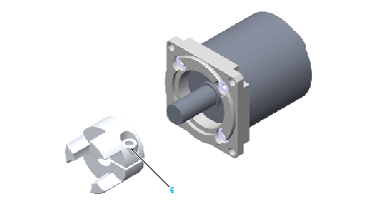

Lösen Sie die Klemmschraube (6) an der Klemmnabe und ziehen Sie die Klemmnabe vorsichtig vom Getriebe ab.

5

Falls das neue Getriebe nicht über einen eigenen Flansch verfügt, entfernen Sie die vier Schrauben (7) an der Flanschplatte und entfernen Sie dann die Flanschplatte.

6

Montieren Sie das neue Getriebe, wie unter Montage eines Motors und eines Getriebes beschrieben.

HINWEIS: Wenn sich die Abmessungen der Welle des neuen Getriebes von den Abmessungen der Welle des früheren Getriebes unterscheiden, verwenden Sie eine geeignete Klemmnabe. Weitere Informationen zu geeigneten Klemmnaben finden Sie unter Ersatzteile und Zubehör.
