Interne E/A-Funktion

Überblick

Die integrierte E/A-Funktion ermöglicht das Konfigurieren der Steuerungseingänge.

In der nachstehenden Tabelle werden die digitalen Eingänge der Steuerungen beschrieben:

Referenz	Digitaleingang	Digitalausgang
HMISCU6A5	14 Standardeingänge und 2 Schnelleingänge (HSC)	8 Standardausgänge und 2 Schnellausgänge (PTO)⁽¹⁾
HMISCU8A5
HMISAC
HMISCU6B5	6 Standardeingänge und 2 Schnelleingänge (HSC)	6 Standardausgänge und 2 Schnellausgänge (PTO)⁽¹⁾
HMISCU8B5
HMI SBC
1 Die Schnellausgänge können als Standardausgänge, als Schnellausgänge für die Funktionen Impulswellenausgang (PTO) oder Impulsbreitenmodulation (PWM) oder als Reflexausgänge zum Hochgeschwindigkeitszählen (HSC) verwendet werden.

Zugriff auf das Fenster „E/A-Konfiguration“

Schritt	Beschreibung
1	Klicken Sie auf HMISCUxx5 > Integrierte Funktionen > E/A in der Gerätebaumstruktur.
2	Wählen Sie die Registerkarte E/A-Konfiguration.

Fenster "I/O-Konfiguration"

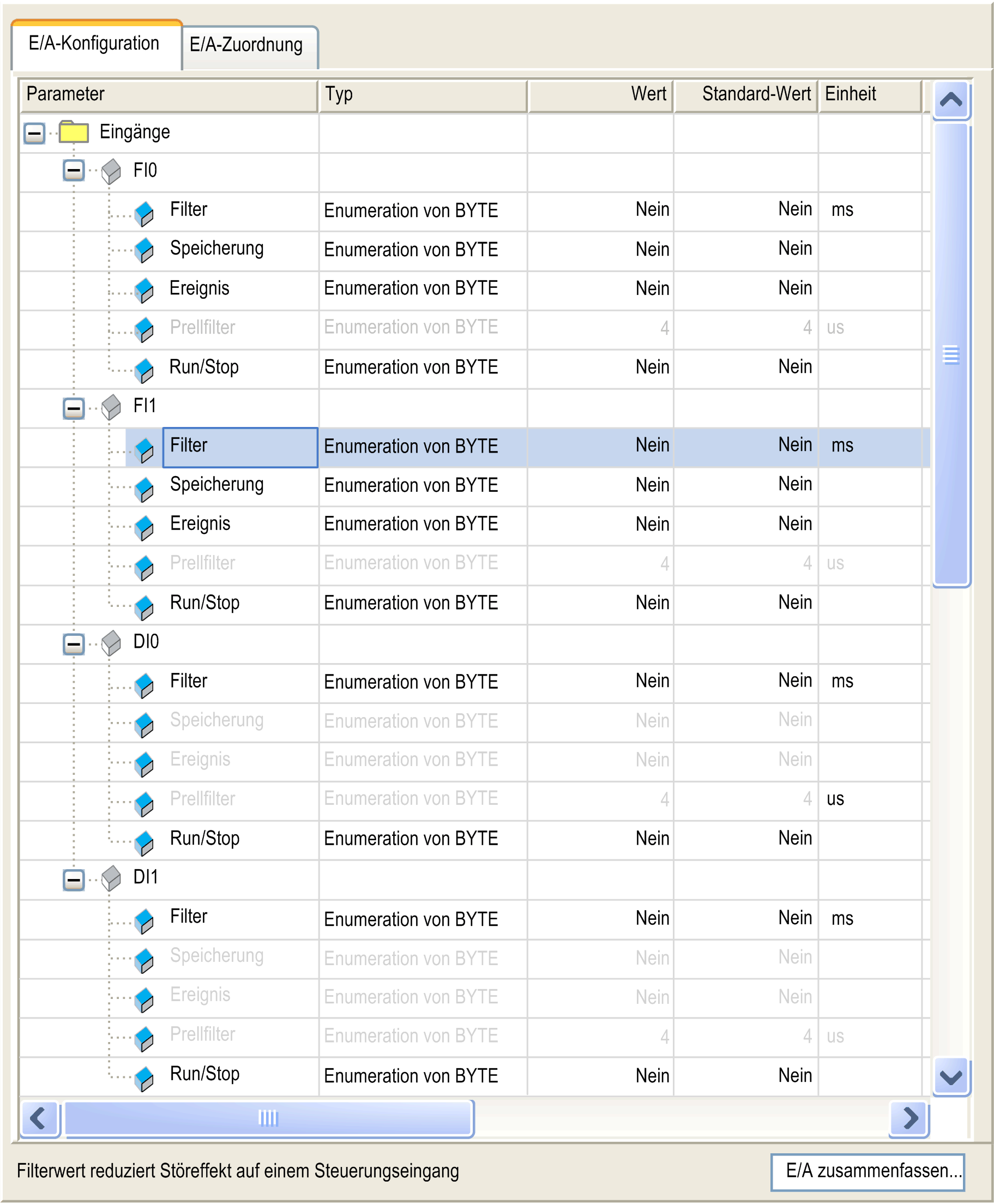

Im folgenden Fenster können die integrierten Digitaleingänge konfiguriert werden:

HINWEIS: Wenn die Auswahl grau ist, ist der Parameter nicht verfügbar.

HINWEIS: Weitere Informationen auf der Registerkarte „E/A-Abbild“: Siehe die Online-Hilfe von CoDeSys in SoMachine..

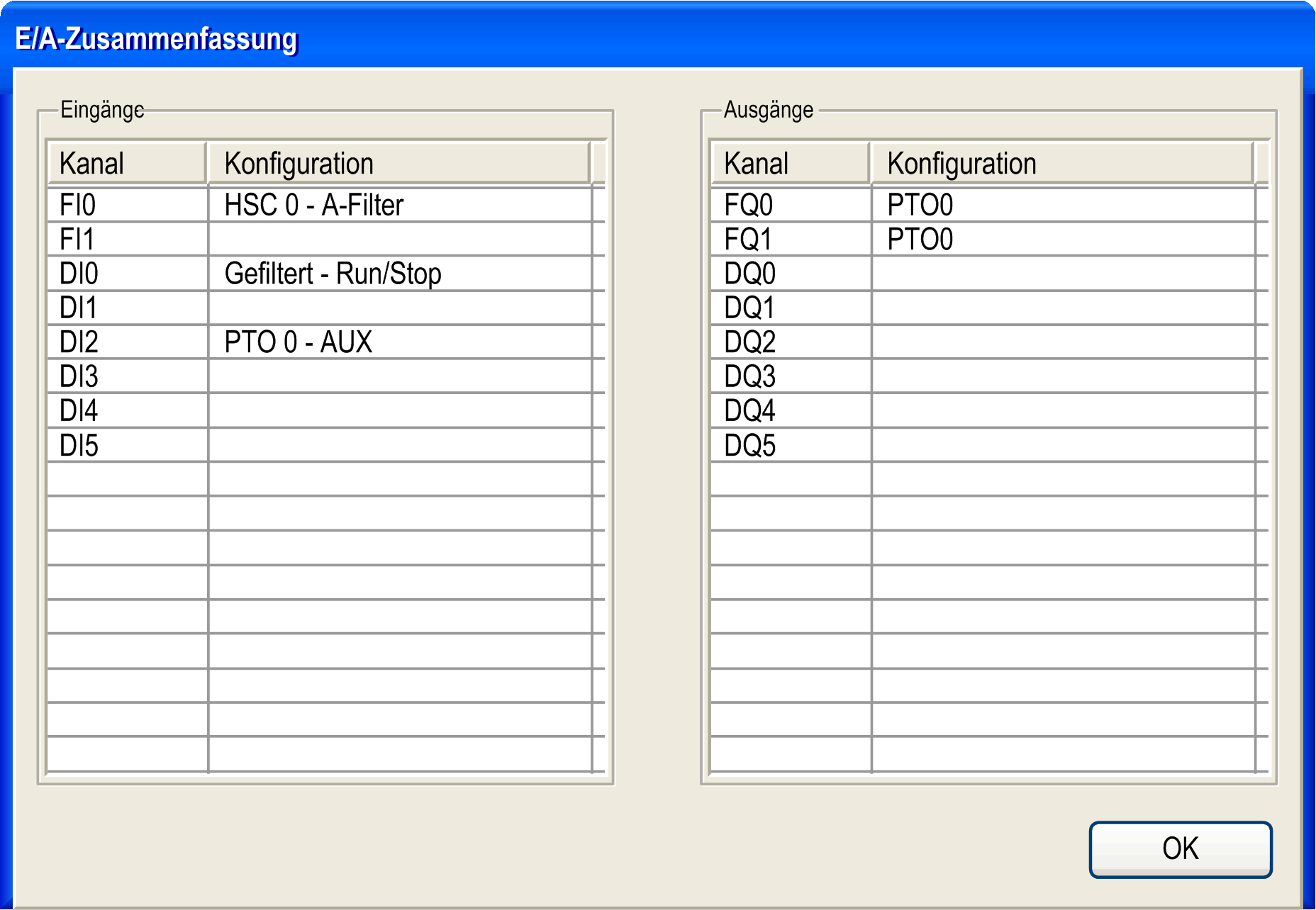

Wenn Sie auf die Schaltfläche E/A zusammenfassen klicken, wird das Fenster E/A-Zusammenfassung angezeigt. In diesem Fenster kann die konfigurierte E/A-Zuordnung überprüft werden:

Konfigurationsparameter

Sie können für jeden Digitaleingang die folgenden Parameter definieren:

Parameter	Wert	Beschreibung	Einschränkung
Filter	Nein* 3 ms 12 ms	Reduziert den Störeffekt auf einem Steuerungseingang.	Verfügbar, wenn Speicherung und Ereignis deaktiviert sind. In allen anderen Fällen ist dieser Parameter deaktiviert und weist den Wert "Nein" auf.
Speicherung	Nein* Ja	Ermöglicht die Erfassung und Aufzeichnung eingehender Impulse mit Amplitudenweiten, die kürzer sind als die Zykluszeit der Steuerung.	Dieser Parameter ist nur verfügbar für Schnelleingänge FI0 und FI1 Verfügbar, wenn Run/Stop deaktiviert ist.
Ereignis	Nein* Steigende Flanke Fallende Flanke Beide Flanken	Ereigniserkennung zum Auslösen eines externen Tasks.	Dieser Parameter ist nur verfügbar für Schnelleingänge FI0 und FI1 Verfügbar, wenn Speicherung und Run/Stop beide deaktiviert sind.
Prellfilter	4 µs* 40 µs	Reduziert den Prelleffekt auf einem Steuerungseingang	Verfügbar, wenn Speicherung oder Ereignis aktiviert ist. In den anderen Fällen ist dieser Parameter deaktiviert und der Wert entspricht 4 µs.
Run/Stop	Nein* Ja	Der Run/Stop-Eingang kann verwendet werden, um ein Programm in der Steuerung auszuführen oder anzuhalten.	Jeder Eingang kann als Run/Stop konfiguriert werden, aber nur ein Eingang kann zu diesem Zweck konfiguriert werden.
* Standardwert des Parameters

HINWEIS: Der Parameter ist nicht verfügbar, wenn die Auswahl grau angezeigt wird.

Run/Stop-Eingang

Die folgende Tabelle zeigt die verschiedenen Zustände:

Eingangsstatus	Ergebnis
Zustand 0	Hält die Steuerung an und ignoriert den externen Run-Befehl.
Eine steigende Flanke	Veranlasst im Status STOPPED das Starten einer Anwendung im RUNNING-Status.
Zustand 1	Die Anwendung kann durch Folgendes gesteuert werden: oSoMachine (Run/Stop) oÜber die Anwendung (Steuerungsbefehl) oÜber einen Netzwerkbefehl (Run/Stop-Befehl)

Eingangsstatus

Ergebnis

Zustand 0

Hält die Steuerung an und ignoriert den externen Run-Befehl.

Eine steigende Flanke

Veranlasst im Status STOPPED das Starten einer Anwendung im RUNNING-Status.

Zustand 1

Die Anwendung kann durch Folgendes gesteuert werden:

oSoMachine (Run/Stop)

oÜber die Anwendung (Steuerungsbefehl)

oÜber einen Netzwerkbefehl (Run/Stop-Befehl)

HINWEIS: Der Run/Stop-Eingang wird auch dann verwaltet, wenn die Option E/A STOP-Zustand aktualisieren im Geräte-Editor der Steuerung (Registerkarte SPS-Einstellungen) nicht aktiviert ist.

Eingänge, die konfigurierten Expertenfunktionen zugewiesen sind, können nicht als Run/Stop-Eingänge konfiguriert werden.

Weitere Informationen zu Steuerungsstatus und Statusübergängen finden Sie im SPS-Zustandsdiagramm.

WARNUNG

UNBEABSICHTIGTER MASCHINEN- ODER PROZESSSTART

oÜberprüfen Sie den Sicherheitsstatus Ihrer Maschinen- bzw. Prozessumgebung, bevor Sie den Run/Stop-Eingang unter Spannung setzen.

oVerwenden Sie den Run/Stop-Eingang, um den unbeabsichtigten Start von einem entfernten Standort aus zu verhindern.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
