Grundkonfigurationen

Überblick

Die Registerkarte Basic configurations erlaubt Ihnen das Konfigurieren der Parameter des Sensor-Triggers. Sie müssen den Trigger-Typ konfigurieren.

Die folgenden Trigger types (Trigger-Typen) sind möglich:

External (Standard Trigger-Typ)
Timer (zeitbasiert)
Distance (positionsbasiert)

Sie müssen zusätzliche Konfigurationsparameter für die drei Trigger-Typen konfigurieren. Die Anzeige ändert sich abhängig vom ausgewählten Used Trigger type.

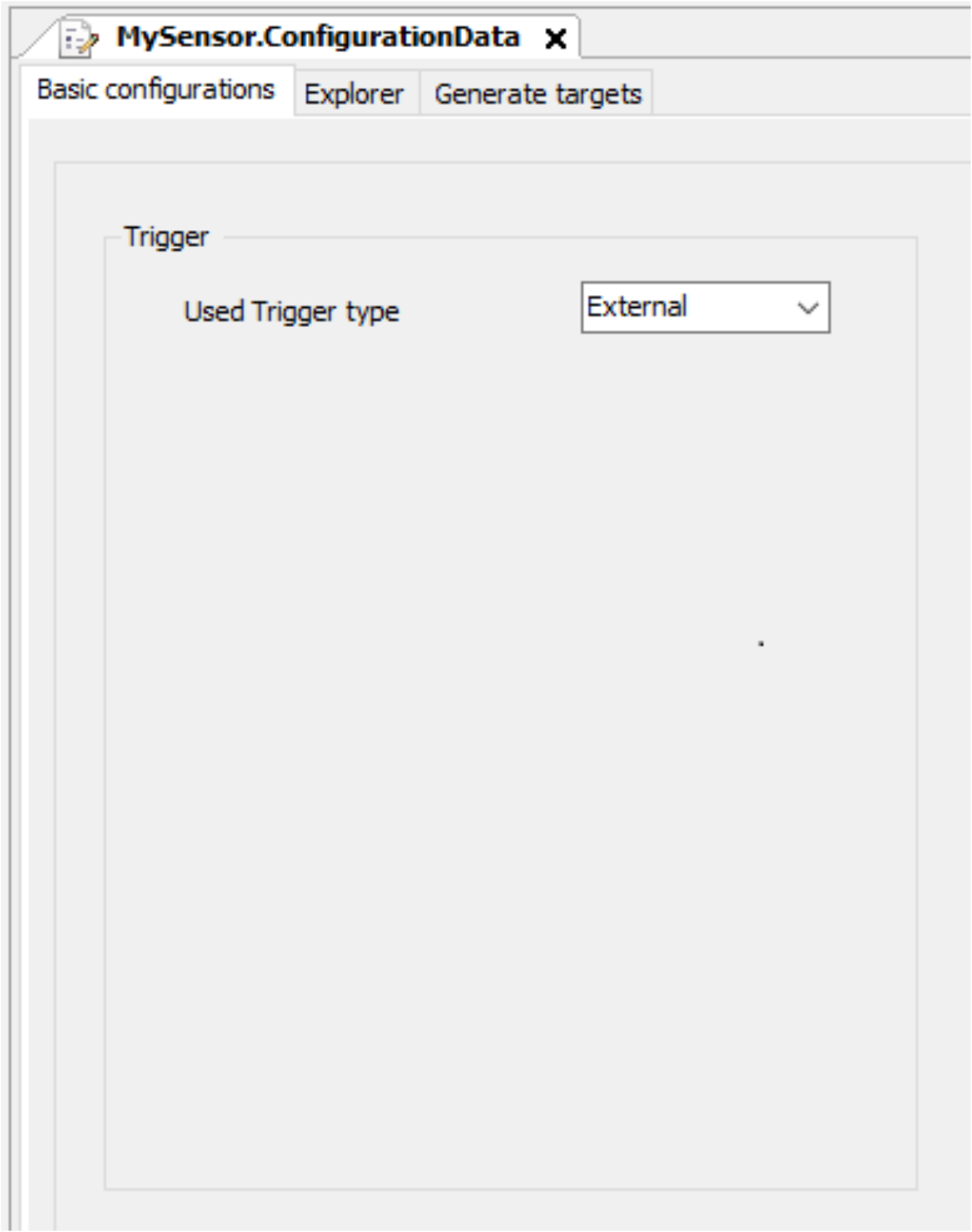

Trigger-Typ External

Wählen Sie den Trigger-Typ External aus,
wenn Sie ein definiertes Trigger-Ereignis erstellen und verarbeiten müssen.
Der Trigger ist für den Zielerzeugungsvorgang verantwortlich.

HINWEIS: Verwenden Sie beim Einsatz des Trigger-Typs External die Methode des generierten Triggers (siehe SR_<MySensor> — Trigger (Methode)) und die entsprechende xTrigger-Eigenschaft (siehe Eigenschaften).

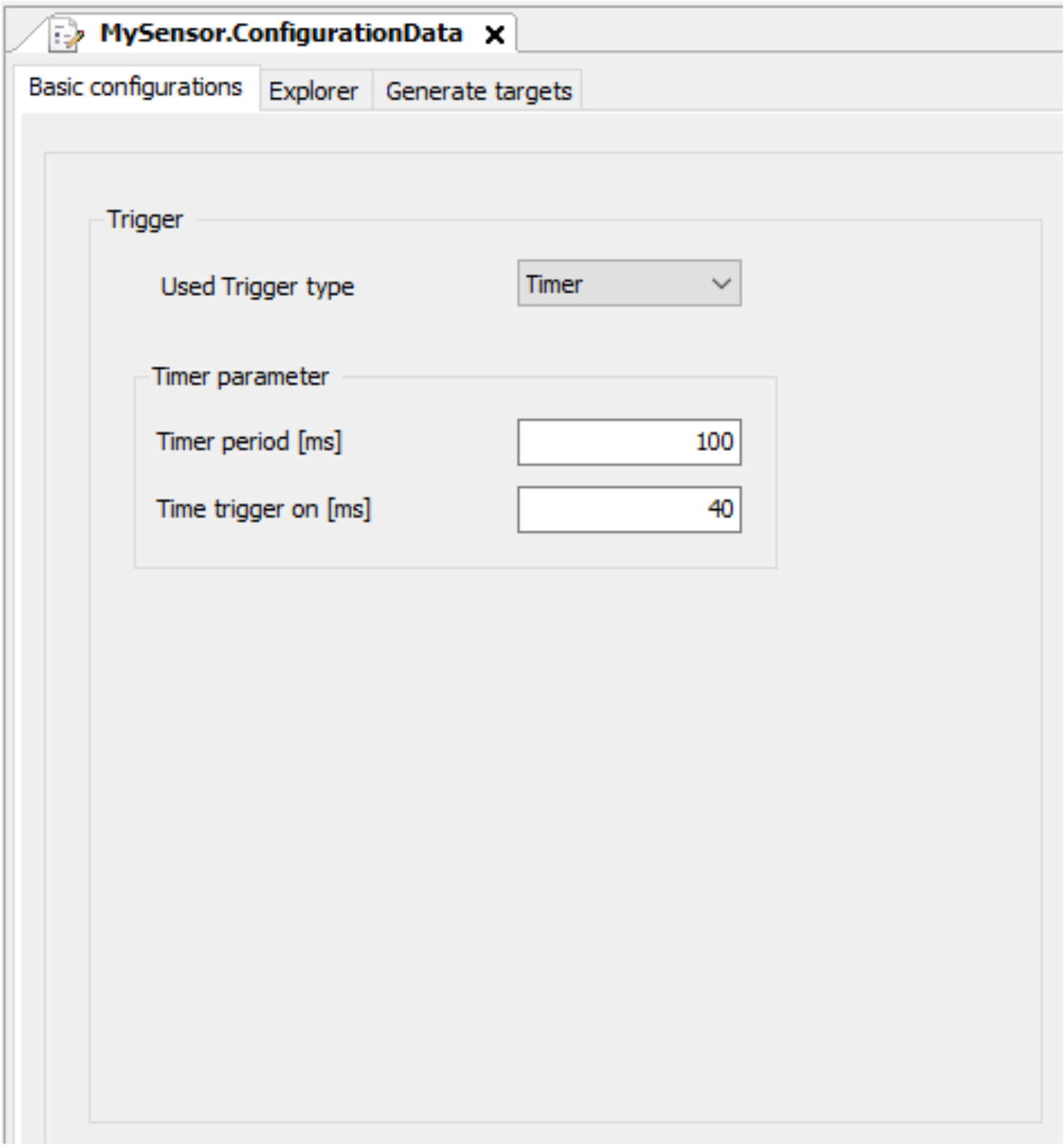

Trigger-Typ Timer

Bei der Auswahl des Trigger-Typs Timer wird ein Triggersignal auf der Grundlage eines Timers generiert.

Timer parameters:

Timer period: definiert die Zeitperiode des Timersignals, im nachfolgenden Beispiel 100 ms.
Timer trigger on: definiert die Impulsbreite des Triggersignals, im nachfolgenden Beispiel 40 ms.

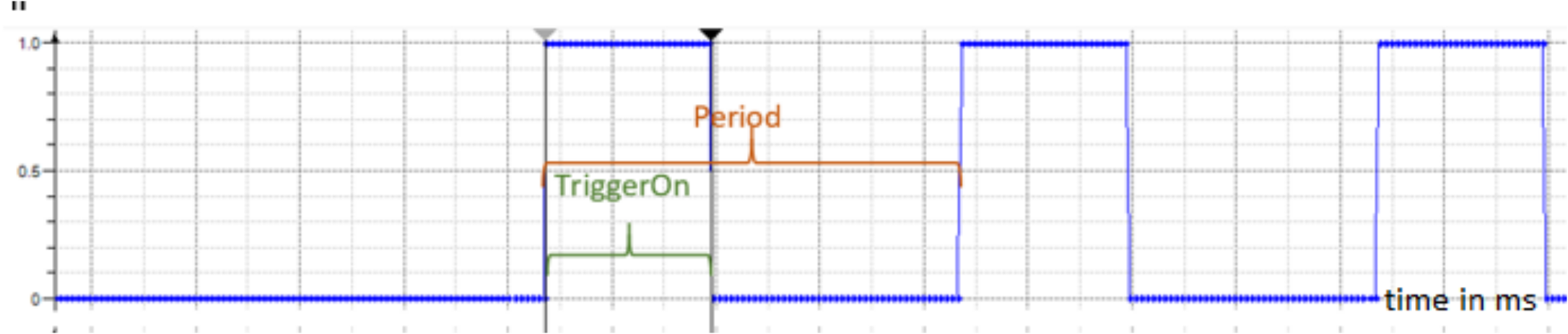

Das nachfolgende Schema zeigt ein Beispiel der Triggersignale des Timers:

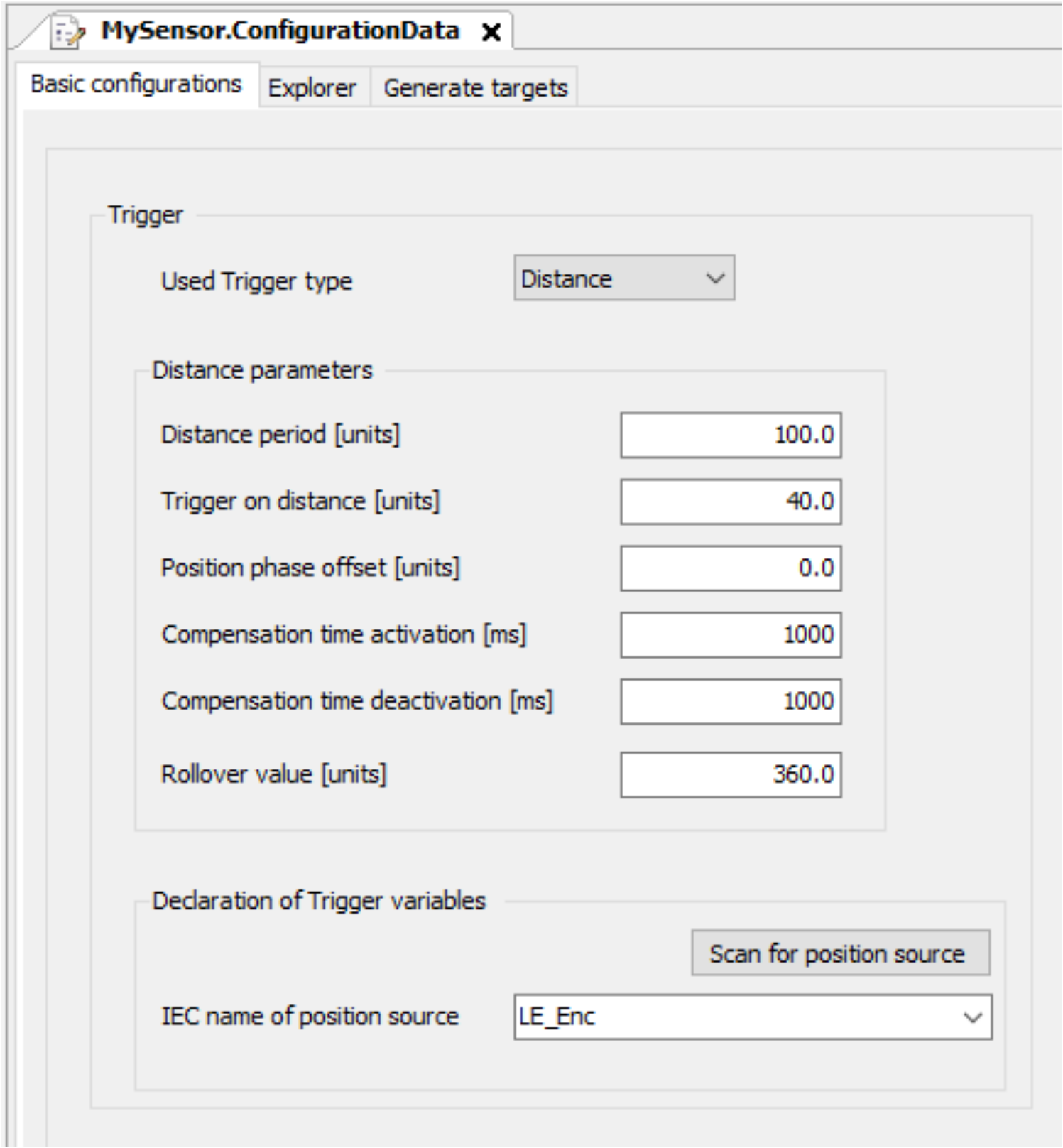

Trigger-Typ Distance

Bei der Auswahl des Trigger-Typs Distance wird ein Triggersignal auf der Grundlage einer geänderten Position generiert.

Distance parameters:

Distance period: definiert die Einheiten der Distanzperiode, hier 100 Einheiten.
Timer on distance: definiert die Einheiten, während der Trigger aktiv bleibt, hier 40 Einheiten.
Position phase offset: kann verwendet werden, um von einer Position <> 0 Einheiten zu beginnen.
Compensation time activation: definiert die Zeit während der Aktivierung.
Compensation time deactivation: definiert die Zeit während der Deaktivierung.
Rollover value: definiert den Einheitswert, um einen Überlauf im Positionswert zu handhaben.

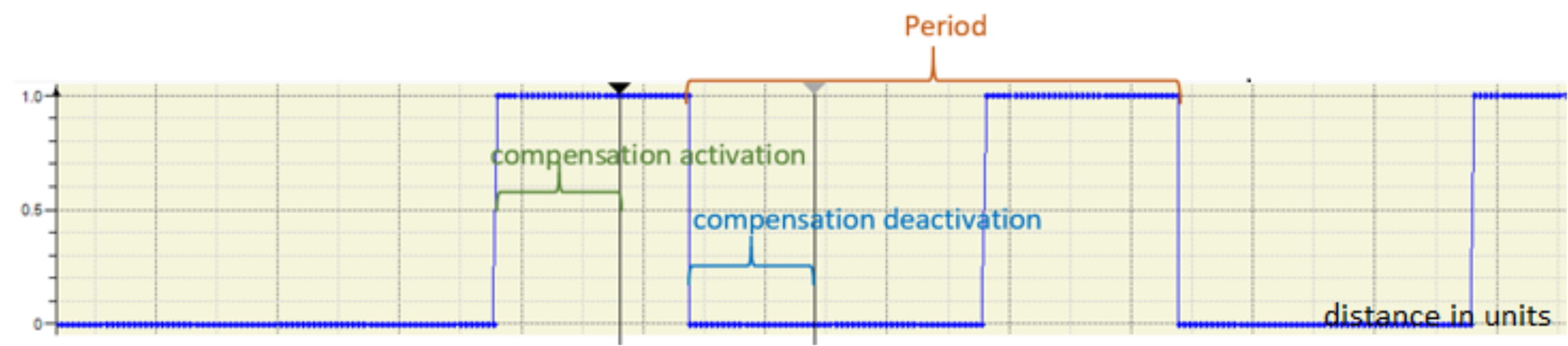

Das nachfolgende Schema zeigt ein Beispiel der Distanz-Triggersignale:
