Überblick
Über den Befehl wird der -Editor geöffnet. In diesem Editor können die Parameter für eine verschlüsselte Kommunikation in Bezug auf den Benutzer, das Projekt und die Steuerung konfiguriert werden.
Alternativ können Sie den -Editor öffnen, indem Sie auf die Schaltfläche
in der Status- und Informationsleiste von EcoStruxure Machine Expert Logic Builder doppelklicken.
Editor mit geöffneter Registerkarte :
Registerkarte
Die Registerkarte ermöglicht die Konfiguration sicherheitsbezogener Parameter für den angemeldeten Benutzer:
-
Zertifikate sind für eine gesicherte Kommunikation erforderlich. Zertifikate mit privaten Schlüsseln sind hierfür erforderlich.
-
Digitale Signatur des Benutzers.
Elemente der Registerkarte :
|
Element |
Beschreibung |
|---|---|
|
Bereich |
|
|
Liste der verfügbaren Benutzerprofile |
Wählen Sie ein Benutzerprofil in der Liste aus. Standardmäßig ist der Windows-Anmeldename als Benutzerprofil angegeben. Klicken Sie auf die Plus-Schaltfläche, um das Dialogfeld zum Hinzufügen eines Benutzerprofils zu öffnen. Klicken Sie auf die Kreuz-Schaltfläche, um ein Benutzerprofil aus der Liste zu entfernen. |
|
|
Liste der Zertifikate mit öffentlichem Schlüssel, die für die digitale Signatur verfügbar sind.
Klicken Sie auf die Schaltfläche Klicken Sie auf die Kreuz-Schaltfläche, um ein Zertifikat aus der digitalen Signatur zu entfernen. |
|
|
Gibt das zum Entschlüsseln von Projektdateien verwendete Zertifikat an.
Klicken Sie auf die Schaltfläche Klicken Sie auf die Kreuz-Schaltfläche, um das angezeigte Zertifikat zu entfernen. |
|
Bereich |
|
|
|
Wählen Sie folgende Optionen aus, um die Verwendung von Verschlüsselungsfunktionen zu erzwingen. |
|
|
Wenn diese Option ausgewählt wird, muss das Serverzertifikat der Steuerung zum Aufbau einer verschlüsselten Verbindung mit der Steuerung verwendet werden. |
|
|
Wenn diese Option ausgewählt wird, werden die Projektdateien des ausgewählten Benutzers mit den öffentlichen Schlüsseln eines Zertifikats verschlüsselt. Wenn das Projekt gespeichert wird, wird es mit dem im Dialogfeld angegebenen Zertifikat verschlüsselt. Die ausgewählten Zertifikate werden im Bereich auf der Registerkarte angezeigt. Zum Öffnen des Projekts muss das Zertifikat mit einem zur Verschlüsselung verwendeten privaten Schlüssel mit dem Parameter angegeben werden. |
|
|
Wenn diese Option ausgewählt wird, werden die Projektdateien des ausgewählten Benutzers mit dem Zertifikat des öffentlichen Schlüssels, das im Parameter angegeben ist, signiert. Wenn ein Projekt gespeichert wird, wird eine Signaturdatei <Projektname>.project.p7s mit der Signatur im Projektverzeichnis gespeichert. |
|
|
Diese Funktion ist nicht für alle Steuerungen verfügbar. Weitere Informationen finden Sie im Programmierhandbuch Ihrer Steuerung. für weitere Informationen. Wenn diese Option ausgewählt wird, müssen die in die Steuerung heruntergeladenen Daten mit einem Steuerungszertifikat verschlüsselt werden. Dieses Zertifikat ist im , Registerkarte , Bereich definiert. Weitere Schritte finden Sie unter Verschlüsseln von Bootanwendungen mit Zertifikaten. Steuerungszertifikate werden im lokalen Windows-Zertifikatsspeicher im Zertifikatsverzeichnis der Steuerung gespeichert. Wenn die Zertifikate Ihrer Steuerung im Verzeichnis nicht verfügbar sind, müssen Sie aus der Steuerung geladen und im Verzeichnis installiert werden. Informationen zur Handhabung von Steuerungszertifikaten finden Sie hier: Verwalten von Zertifikaten in der Steuerung - Benutzerhandbuch. |
|
|
Diese Funktion ist nicht für alle Steuerungen verfügbar. Weitere Informationen finden Sie im Programmierhandbuch Ihrer Steuerung. für weitere Informationen. Wenn diese Option ausgewählt wird, muss der Online-Code (Downloads, Online-Changes (Online-Änderungen) und Bootapplikationen) mit einem Zertifikat mit öffentlichem Schlüssel signiert werden. Das Zertifikat wird in der Liste auf dieser Registerkarte ausgewählt. Weitere Schritte, die zum Signieren einer Bootanwendung benötigt werden, finden Sie unter Signieren einer Bootanwendung. Als Voraussetzung hierfür muss die Option ausgewählt sein. |
|
|
Wenn ausgewählt, wird eine signierte Bibliothek mit der Dateierweiterung <Bibliotheksname>.compiled-library generiert, sobald der Befehl ausgeführt wird. Die folgenden Voraussetzungen müssen erfüllt sein:
|
, um das Dialogfeld Verschlüsseln von Bootanwendungen mit Zertifikaten
Diese Funktion ist nicht für alle Steuerungen verfügbar. Weitere Informationen finden Sie im Programmierhandbuch Ihrer Steuerung. für weitere Informationen.
Zum Verschlüsseln einer Bootanwendung mit einem Zertifikat der Steuerung erstellen Sie wie folgt ein Zertifikat in der Steuerung und installieren es im Windows-Zertifikatsspeicher Ihres Computers:
|
Schritt |
Aktion |
Ergebnis |
|---|---|---|
|
1 |
Klicken Sie auf der Registerkarte im auf die Schaltfläche |
- |
|
2 |
Wählen Sie den Geräteeintrag (Gerätename) auf der linken Seite aus. |
- |
|
3 |
Wählen Sie Verschlüsselte Anwendung auf der rechten Seite aus und klicken Sie auf die Schaltfläche Ein neues Zertifikat auf dem Gerät erstellen. |
Das Zertifikat wird erstellt und in der Tabelle mit dem Symbol |
|
4 |
Doppelklicken Sie auf den erstellten Zertifikatseintrag. |
Das standardmäßige Windows-Dialogfeld für Zertifikate wird geöffnet. |
|
5 |
Klicken Sie auf der Registerkarte auf die Schaltfläche . |
Der wird geöffnet. |
|
6 |
Wählen Sie unter die Option aus. |
- |
|
7 |
Wählen Sie im Dialogfeld die Option aus. Klicken Sie dann auf die Schaltfläche , und wählen Sie den Ordner als aus. |
Das Steuerungszertifikat wird in das Verzeichnis importiert und ist für die Verschlüsselung der Downloads, Online-Änderungen und Bootanwendungen verfügbar. |
|
8 |
Öffnen Sie die Registerkarte im und aktivieren Sie die Option im Bereich . |
- |
|
9 |
Öffnen Sie die Registerkarte im und doppelklicken Sie auf den Eintrag der Anwendung im Bereich . |
Das Dialogfeld der Anwendung wird geöffnet. |
|
10 |
Wählen Sie im Dialogfeld der Anwendung die Registerkarte Verschlüsselung aus und wählen Sie in der Liste Verschlüsselungstechnologie die Option Verschlüsselung mit Zertifikaten aus. Klicken Sie dann auf die Schaltfläche
HINWEIS: Wenn die Option im aktiviert ist, dann ist die Option Verschlüsselung mit Zertifikaten bereits vorausgewählt.
|
Das Dialogfeld Zertifikatsauswahl wird geöffnet. |
|
11 |
Wählen Sie im Dialogfeld Zertifikatsauswahl das Zertifikat im Ordner aus und klicken Sie auf die Schaltfläche |
- |
|
12 |
Klicken Sie auf OK, um das Dialogfeld zu bestätigen. |
Das Zertifikat wird im Dialogfeld der Anwendung angezeigt. |
|
13 |
Klicken Sie auf OK, um das Dialogfeld der Anwendung zu schließen. |
Das Zertifikat wird auf der Registerkarte im im Bereich angezeigt: Bootanwendung, Downloads und Online-Änderungen werden verschlüsselt. |
.
aufgeführt.
.
Nach Abschluss dieses Vorgangs ist es möglich, die Bootanwendung zu übertragen sowie Downloads und Online-Änderungen durchzuführen, solange das Zertifikat und die Signatur gültig sind.
Signieren einer Bootanwendung
Diese Funktion ist nicht für alle Steuerungen verfügbar. Weitere Informationen finden Sie im Programmierhandbuch Ihrer Steuerung. für weitere Informationen.
Gehen Sie wie folgt vor, um eine Bootanwendung mit einem Zertifikat zu signieren:
|
Schritt |
Aktion |
Ergebnis |
|---|---|---|
|
1 |
Doppelklicken Sie auf der Registerkarte im auf das Zertifikat mit einem privaten Schlüssel, den Sie der Bootanwendung aus der Liste zuweisen möchten. |
Das Dialogfeld Zertifikat wird geöffnet. |
|
2 |
Wählen Sie die Registerkarte aus und klicken Sie auf die Schaltfläche In Datei kopieren. |
Der Exportassistent für Zertifikate wird gestartet. |
|
3 |
Wählen Sie im Dialogfeld Privaten Schlüssel exportieren die Option Nein, den privaten Schlüssel nicht exportieren aus. |
- |
|
4 |
Wählen Sie für das Format für die Exportdatei die Option DER-kodierte binäre X.509 (.CER) aus. |
- |
|
5 |
Geben Sie einen Dateinamen ein und navigieren Sie zum Dateipfad, um das Zertifikat zu speichern. |
- |
|
6 |
Befolgen Sie die Anweisungen des Assistenten, bis die Meldung angezeigt wird, dass der Export erfolgreich abgeschlossen wurde. |
- |
|
7 |
Kehren Sie zum -Editor zurück und wählen Sie die Registerkarte aus. |
- |
|
8 |
Klicken Sie auf die Schaltfläche |
- |
|
9 |
Wählen Sie den Unterordner Vertrauenswürdige Zertifikate der Steuerung aus, in die Sie das Zertifikat importieren möchten. |
- |
|
10 |
Klicken Sie auf die Schaltfläche Herunterladen. |
Das Dialogfeld Öffnen wird geöffnet. |
|
11 |
Navigieren Sie zu dem Zertifikat, das Sie importieren möchten, und klicken Sie auf die Schaltfläche Öffnen. |
Es wird eine Meldung angezeigt, die angibt, dass das ausgewählte Zertifikat erfolgreich importiert wurde. |
|
12 |
Öffnen Sie die Registerkarte Benutzer im -Editor, wählen Sie die Option und die Option Signieren von Downloads, Online-Changes und Bootapplikationen erzwingen aus, um Bootanwendungen nur dann zuzulassen, wenn ein gültiges Zertifikat verfügbar ist. Weitere Informationen finden Sie in der Beschreibung von Verschlüsseln von Bootanwendungen mit Zertifikaten. |
- |
Registerkarte
Die Registerkarte ermöglicht die Konfiguration projektspezifischer Einstellungen.
Elemente der Registerkarte :
|
Element |
Beschreibung |
|---|---|
|
Bereich |
|
|
|
Klicken Sie auf die Schaltfläche |
|
|
Tabelle mit den Zertifikaten zur Verschlüsselung der Projektdatei |
|
Bereich |
|
|
Liste der Anwendungen der Steuerung |
Diese Funktion ist nicht für alle Steuerungen verfügbar. Weitere Informationen finden Sie im Programmierhandbuch Ihrer Steuerung. für weitere Informationen. Durch Doppelklicken auf eine Anwendung in der Liste wird das Dialogfeld geöffnet. Je nach den Einstellungen für den auf der Registerkarte im sind die folgenden Felder verfügbar:
Klicken Sie im Dialogfeld auf die Schaltfläche Steuerungszertifikate werden im lokalen Windows-Zertifikatsspeicher im Zertifikatsverzeichnis der Steuerung gespeichert. Wenn die Zertifikate Ihrer Steuerung im Verzeichnis nicht verfügbar sind, müssen Sie aus der Steuerung geladen und im Verzeichnis installiert werden. |
, um das Registerkarte

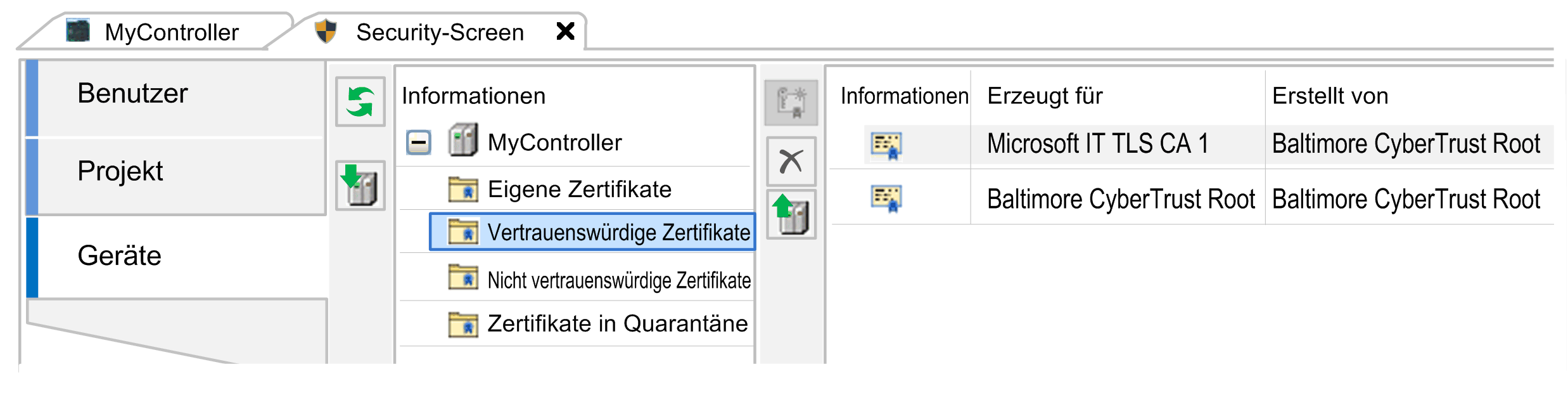

Die Registerkarte des -Editors ermöglicht die Konfiguration einer gesicherten TCP-Verbindung mit der verbundenen Steuerung. Sie bietet Zugriff auf die Ordner, die für die Verwaltung der Zertifikate in der verbundenen Steuerung vorgesehen sind. Weitere Informationen finden Sie in Verwalten von Zertifikaten in der Steuerung - Benutzerhandbuch.
