Registerkarte 'Modbus Slave - Kanal'

Objekt: Modbus Slave seriell, Modbus Slave TCP

Die Registerkarte dient zur Definition von Slave-Kanälen.

Jeder Kanal repräsentiert eine einzelne Modbus-Anfrage.

Kanal hinzufügen

Öffnet den Dialog Modbus-Kanal. Darin können Sie neue Kanäle für diesen Modbus-Slave erzeugen. Sie können in der Gerätebeschreibungsdatei des Modbus-Slaves Beschreibungen zu einzelnen Modbus-Registern oder ganze Kanäle vordefinieren.

Dialog 'Modbus-Kanal'

Dialog 'Modbus-Kanal'

Kanal
Name	Ein String, der den Namen des Kanals enthält
Zugriffstyp	Read Coils (Funktionscode 03) Read Discrete Inputs (Funktionscode 04) Read Holding Registers (Funktionscode 03) Read Input Registers (Funktionscode 04) Read Single Coil (Funktionscode 05) Write Single Register (Funktionscode 06) Write Multiple Coils (Funktionscode 15) Write Multiple Registers (Funktionscode 16) Read/Write Multiple Registers (Funktionscode 23)
Trigger	CYCLIC: Die Abfrage erfolgt periodisch. RISING_EDGE: Die Abfrage erfolgt in Reaktion auf eine steigende Flanke der booleschen Triggervariablen. Die Triggervariable wird im Register E/A-Abbild definiert. Applikation: Die Modbus-Request wird durch die SPS-Applikation ausgelöst. Dies erfolgt über den Funktionsbaustein `ModbusChannel`, der in der zugehörigen IO-Treiber-Bibliothek enthalten ist .Dieser Funktionsbaustein bietet vollständige Kontrolle und Information über die Ausführung dieses Kommandos, wie beispielsweise den Startzeitpunkt, die Abarbeitungsdauer und das Ergebnis.
Zykluszeit (ms)	Bei Trigger = CYCLIC: Abfrageintervall Hinweis: Das Abfrageintervall sollte gleich der Zykluszeit der Applikation sein oder ein Vielfaches von ihr betragen.
Kommentar	Beschreibung des Kanals

READ Register
Offset	Startadresse, ab der gelesen werden soll (Wertebereich 0-65535)
Länge	Anzahl zu lesender Register (bei Wort-Zugriff) oder Anzahl der zu lesenden Discrete Inputs (bei Bit-Zugriff)
Fehlerbehandlung	Definiert was im Fall eines Kommunikationsfehlers mit den Daten geschehen soll Auf ZERO setzen Letzten Wert beibehalten

WRITE Register
Offset	Nummer des Registers, in das geschrieben werden soll (Wertebereich 0-65535)
Länge	Anzahl der zu schreibenden Register (= Words) Der Wertebereich des Parameters ist abhängig vom Funktionscode.

Beispiel

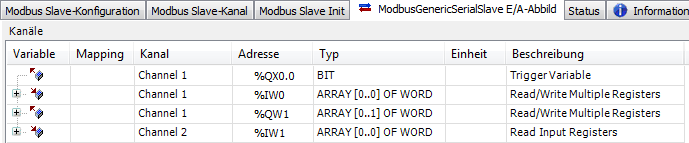

Im nachfolgenden Beispiel definiert die erste Zeile eine kombinierte Read-Write-Operation (Funktionscode 23). Sie liest ein Wort aus dem "Holding Register" mit Offset 16#0001 und schreibt zwei Worte in das Register mit Offset 16#0003. Die Operation wird ausgeführt, sobald die auf der Registerkarte E/A-Abbild definierte Triggervariable eine steigende Flanke aufweist.
