Best Practices für die Verdrahtung

Überblick

In diesem Abschnitt werden die Verdrahtungsrichtlinien und entsprechenden Best Practices beschrieben, die bei Verwendung des M241 Logic Controller-Systems eingehalten werden sollten.

 GEFAHR
GEFÄHRDUNG DURCH ELEKTRISCHEN SCHLAG, EXPLOSION ODER LICHTBOGEN
  • Trennen Sie alle Geräte, einschließlich der angeschlossenen Komponenten, von der Versorgungsspannung, bevor Sie Abdeckungen oder Türen entfernen und bevor Sie Zubehörteile, Hardware, Kabel oder Drähte installieren oder entfernen, ausgenommen unter den im jeweiligen Hardwarehandbuch für diese Geräte angegebenen Bedingungen.
  • Verwenden Sie immer ein korrekt bemessenes Spannungsmessgerät, um sicherzustellen, dass tatsächlich keine Versorgungsspannung anliegt.
  • Bringen Sie alle Abdeckungen, Zubehörteile, Hardware, Kabel und Drähte wieder an, sichern Sie sie und vergewissern Sie sich, dass eine ordnungsgemäße Erdung vorhanden ist, bevor Sie die Spannungszufuhr zum Gerät einschalten.
  • Betreiben Sie dieses Gerät und alle zugehörigen Produkte nur mit der angegebenen Spannung.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
 WARNUNG
STEUERUNGSAUSFALL
  • Bei der Konzeption von Steuerungsstrategien müssen mögliche Störungen auf den Steuerpfaden berücksichtigt werden, und bei bestimmten kritischen Steuerungsfunktionen ist dafür zu sorgen, dass während und nach einem Pfadfehler ein sicherer Zustand erreicht wird. Beispiele kritischer Steuerungsfunktionen sind die Notabschaltung (Not-Aus) und der Nachlauf-Stopp, Stromausfall und Neustart.
  • Für kritische Steuerungsfunktionen müssen separate oder redundante Steuerpfade bereitgestellt werden.
  • Systemsteuerungspfade können Kommunikationsverbindungen umfassen. Dabei müssen die Auswirkungen unerwarteter Sendeverzögerungen und Verbindungsstörungen berücksichtigt werden.
  • Sämtliche Unfallverhütungsvorschriften und lokalen Sicherheitsrichtlinien sind zu beachten.1
  • Jede Implementierung des Geräts muss individuell und sorgfältig auf einwandfreien Betrieb geprüft werden, bevor das Gerät an Ort und Stelle in Betrieb gesetzt wird.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

1 Weitere Informationen finden Sie in den aktuellen Versionen von NEMA ICS 1.1 „Safety Guidelines for the Application, Installation, and Maintenance of Solid State Control“ sowie von NEMA ICS 7.1, „Safety Standards for Construction and Guide for Selection, Installation, and Operation of Adjustable-Speed Drive Systems“ oder den entsprechenden, vor Ort geltenden Vorschriften.

Verdrahtungsrichtlinien

Bei der Verdrahtung eines M241 Logic Controller-Systems gelten folgende Regeln:

  • Die E/A- und die Kommunikationskabel müssen getrennt von den Stromkabeln verlegt werden. Verlegen Sie diese 2 Kabeltypen in separaten Kabelführungen.

  • Achten Sie darauf, dass die Betriebs- und Umgebungsbedingungen den Vorgaben entsprechen.

  • Verwenden Sie geeignete Drahtstärken in Übereinstimmung mit den geltenden Spannungs- und Stromanforderungen.

  • Verwenden Sie Kupferleiter (zwingend).

  • Verwenden Sie paarig verdrillte, geschirmte Kabel für analoge und/oder schnelle E/A.

  • Verwenden Sie paarig verdrillte, geschirmte Kabel für Netzwerke und Feldbusse.

Verwenden Sie für alle Analog- und Hochgeschwindigkeitsein-/-ausgänge und Kommunikationsverbindungen geschirmte und ordnungsgemäß geerdete Kabel. Wenn Sie für diese Verbindungen keine geschirmten Kabel verwenden, kann es zu elektromagnetischen Störungen und dadurch zu einer Beeinträchtigung der Signalqualität kommen. Gestörte Signale wiederum können ein unbeabsichtigtes Verhalten der Steuerung bzw. der verbundenen Module und Geräte zur Folge haben.

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
  • Verwenden Sie geschirmte Kabel für schnelle E/A-, analoge E/A- und Kommunikationssignale.
  • Erden Sie die geschirmten Kabel für die Übertragung von analogen E/A-, schnellen E/A- und Kommunikationssignalen an einem Punkt1.
  • Verlegen Sie die Kommunikations- und E/A-Kabel separat von den Stromkabeln.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

1 Eine Erdung an mehreren Punkten ist zulässig (und in manchen Fällen unvermeidbar), wenn Verbindungen zu einer äquipotenzialen Erdungsplatte hergestellt werden, deren Abmessungen eine Beschädigung der Kabelschirme bei Kurzschlussströmen im Leistungssystem verhindern.

Ausführliche Informationen hierzu finden Sie unter Erdung geschirmter Kabel.

HINWEIS: Die Oberflächentemperatur kann 60 °C (140 °F) überschreiten.

Zur Gewährleistung der Konformität mit IEC 61010 müssen Sie die Primärverdrahtung (Leiter mit Verbindung zur Netzspannung) getrennt von der Sekundärverdrahtung (Kleinspannungsleiter ausgehend von zwischengeschalteten Spannungsquellen) verlegen. Sollte dies nicht möglich sein, ist eine doppelte Isolierung erforderlich, beispielsweise Kabelkanal- oder Kabelverstärkungen.

Regeln für abnehmbare Schraubklemmenleisten

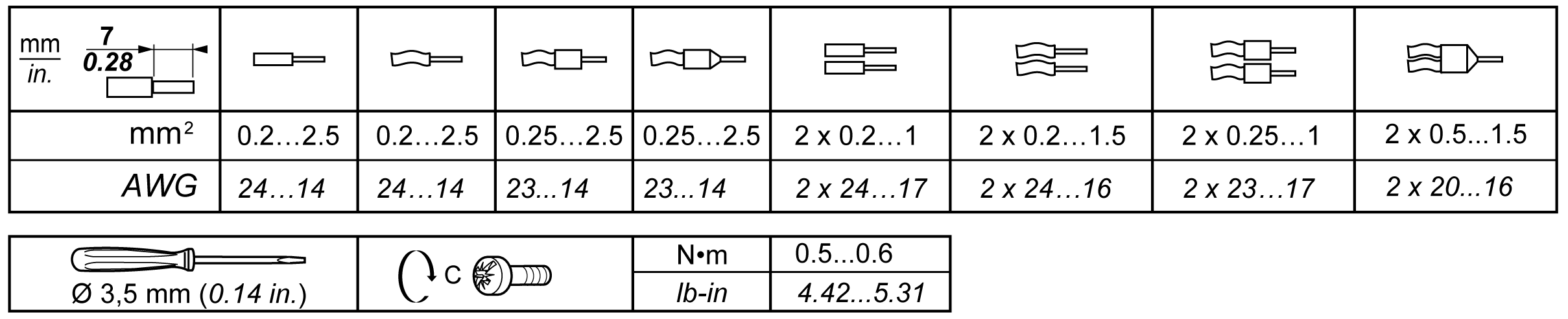

In den folgenden Tabellen sind die Kabeltypen und Leitergrößen für abnehmbare Schraubklemmenleisten (Abstand 5,08 mm) aufgeführt (E/A und Spannungsversorgung):

Die Verwendung von Kupferleitern ist zwingend.

 GEFAHR
ELEKTRISCHER SCHLAG AUFGRUND LOCKERER VERDRAHTUNG
Ziehen Sie die Anschlüsse in Übereinstimmung mit den angegebenen Anzugsmomenten fest.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
 GEFAHR
BRANDGEFAHR
  • Verwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken.
  • Für die Verdrahtung von Relaisausgängen mit 2 A sind Leiter mit einer Drahtstärke von mindestens 0,5 mm2 (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden.
  • Für die gemeinsamen Leiter bei der Relaisausgangsverdrahtung (7 A) bzw. für die Verdrahtung von Relaisausgängen mit über 2 A sind Leiter mit einer Drahtstärke von mindestens 1,0 mm2 (AWG 16) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Abbau der E/A-Klemmenleiste

Die nachstehende Abbildung zeigt den Abbau der E/A-Klemmenleiste vom M241 Logic Controller:

Schritt

Aktion

1

Trennen Sie die Spannungszufuhr der Steuerung.

2

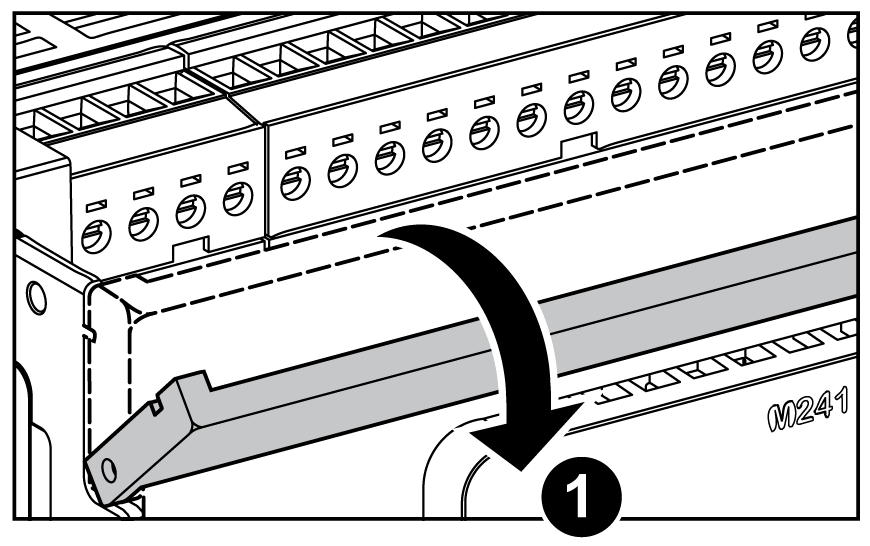

Ziehen Sie die Schutzabdeckung ab:

3

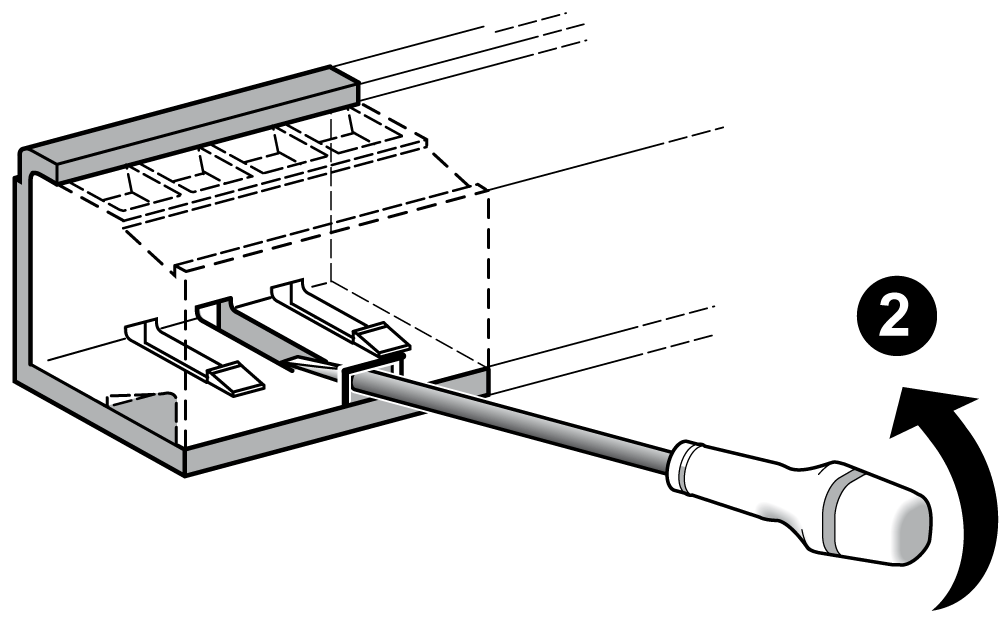

Stecken Sie einen Schraubendreher in die Öffnung vorn an der Klemmenleiste und drücken Sie.

4

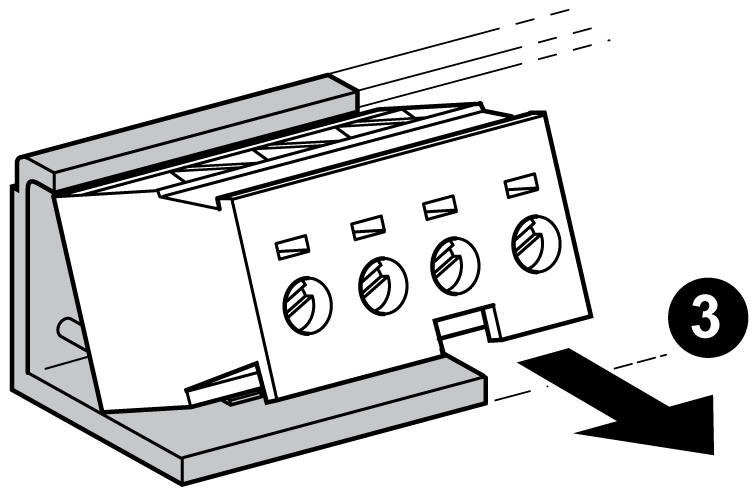

Nehmen Sie die Klemmenleiste ab:

Schutz der Ausgänge vor Schäden durch induktive Last

Abhängig von der Last ist für die Ausgänge an den Steuerungen und bestimmten Modulen eventuell eine Schutzschaltung erforderlich. Induktive Lasten mit Gleichspannung können Spannungsreflexionen verursachen, die zu Überschwingungen führen, die wiederum die Ausgangsgeräte beschädigen oder deren Lebensdauer verkürzen.

 VORSICHT
BESCHÄDIGUNG VON AUSGANGSSCHALTKREISEN DURCH INDUKTIVE LASTEN
Verwenden Sie einen geeigneten externen Schutzkreis bzw. eine sachgemäße Schutzvorrichtung, um die Gefahr einer Beschädigung aufgrund induktiver Direktstromlasten zu begrenzen.
Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.

Wenn Ihre Steuerung oder Ihr Modul Relaisausgänge umfasst, bieten diese Ausgänge Unterstützung für bis zu 240 VAC. Eine Beschädigung dieser Art Ausgänge durch induktive Lasten kann zu Schweißkontakten und Steuerungsverlust führen. Induktive Lasten müssen mit einer Schutzeinrichtung ausgestattet sein, wie z. B. einem RC-Spitzenwertbegrenzer, einem RC-Stromkreis oder einer Schutzdiode. Kapazitive Lasten werden von diesen Relais nicht unterstützt.

 WARNUNG
VERSCHWEISSUNG DER RELAISAUSGÄNGE
  • Schützen Sie Relaisausgänge stets vor einer Beschädigung durch induktive Wechselstromlasten mithilfe einer geeigneten externen Schutzschaltung oder -vorrichtung.
  • Schließen Sie Relaisausgänge niemals an kapazitive Lasten an.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Mit Wechselstrom betriebene Schützspulen verhalten sich unter bestimmten Bedingungen wie induktive Lasten, die starke Hochfrequenzstörungen und Spannungsspitzen erzeugen, wenn die Schützspule entregt wird. Diese Störsignale können bewirken, dass die Steuerung einen E/A-Busfehler erkennt.

 WARNUNG
DARAUS FOLGENDER STEUERUNGSAUSFALL
Statten Sie jeden Relaisausgang des TM3-Erweiterungsmoduls mit einem RC-Überspannungsschutz oder einer ähnlichen Schutzvorrichtung aus, z. B. einem Zwischenrelais, wenn Sie wechselstrombetriebene Schaltschütze oder andere Arten induktiver Lasten anschließen.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

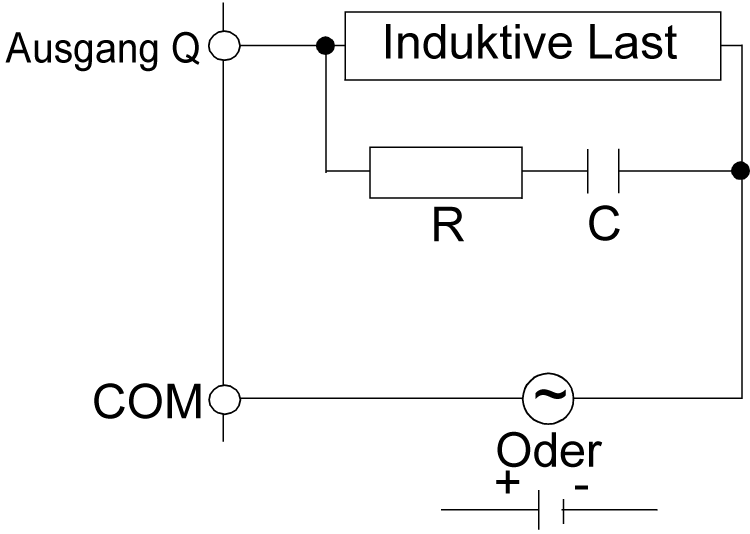

Schutzschaltung A: Diese Schutzschaltung kann sowohl für AC- als auch für DC-Lastleistungsschaltungen verwendet werden.

C Wert zwischen 0,1 und 1 μF

R Widerstand mit etwa demselben Widerstandswert wie die Last

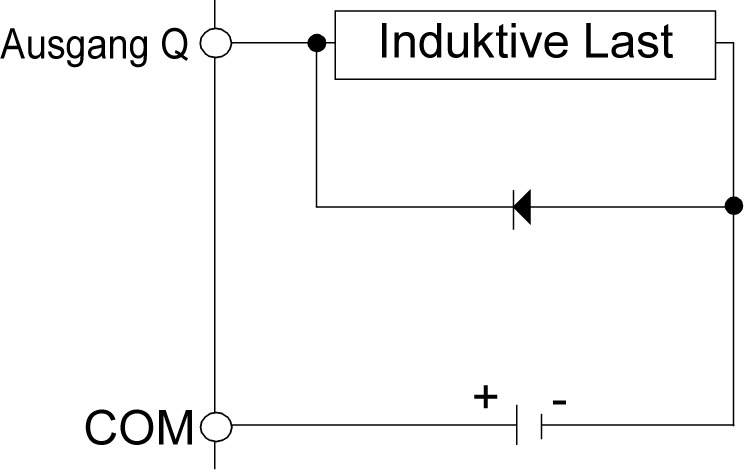

Schutzschaltung B: Diese Schutzschaltung kann für DC-Lastleistungsschaltungen verwendet werden.

Verwenden Sie eine Diode mit den folgenden Kenndaten:

  • Reverse Stehspannung: Leistungsspannung des Lastschaltkreises x 10

  • Durchlassstrom: Höher als der Laststrom

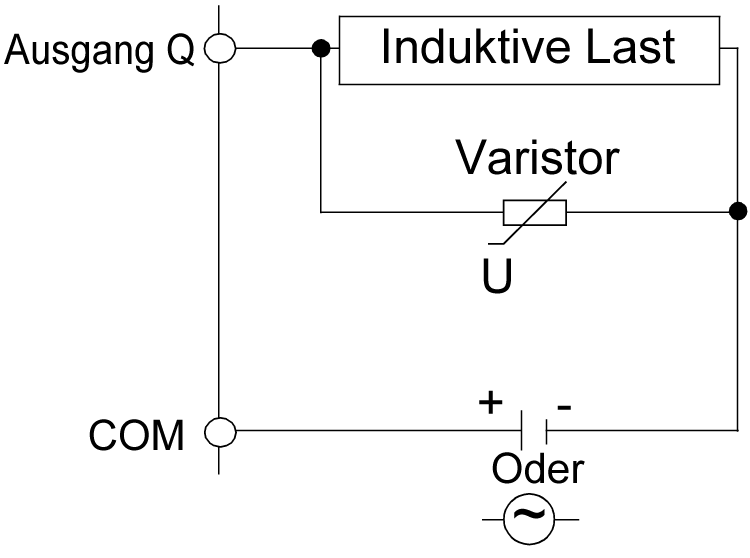

Schutzschaltung C: Diese Schutzschaltung kann sowohl für AC- als auch für DC-Lastleistungsschaltungen verwendet werden.

Bei Anwendungen, in denen die induktive Last häufig bzw. schnell ein- und ausgeschaltet wird, ist sicherzustellen, dass die Nennenergie bei Dauerbetrieb (J) des Varistors die Spitzenlastenergie um 20 % oder mehr übersteigt.
