CANopen-Port

CANopen-Eigenschaften

Der Modicon M241 Logic Controller-CANopen-Master weist folgende Eigenschaften auf:

Funktion	Beschreibung
Maximale Anzahl an Slaves auf dem Bus	63 CANopen-Slavegeräte
Maximale Länge der CANopen-Feldbuskabel	Gemäß CAN-Spezifikation (siehe Übertragungsgeschwindigkeit und Kabellänge).
Maximal Anzahl der vom Master verwalteten PDOs	252 TPDOs + 252 RPDOs

Für jeden zusätzlichen CANopen-Slave gilt Folgendes:

Die Anwendungsgröße nimmt im Durchschnitt um 10 KByte zu, was zu einer Überschreitung der Speichergrenzwerte führen könnte.
Die Konfigurationsinitialisierungszeit beim Starten nimmt zu, was zu einem Watchdog-Timeout führen könnte.

Zwar gibt EcoStruxure Machine Expert in dieser Hinsicht keine Einschränkungen vor, Sie sollten jedoch nicht mehr als 63 CANopen-Slavemodule (und/oder 252 TPDOs und 252 RPDOs) verwenden, um eine ausreichende Leistungstoleranz zu gewährleisten und eine Beeinträchtigung der Gesamtleistung zu vermeiden.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Verbinden Sie nicht mehr als 63 CANopen-Slavegeräte mit der Steuerung, um ein Watchdog-Ereignis aufgrund einer Überlastung des Systems zu vermeiden. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

HINWEIS
	BEEINTRÄCHTIGUNG DER LEISTUNG Es dürfen nicht mehr als 252 TPDOs und 252 RPDOs für den Modicon M241 Logic Controller verwendet werden. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

J1939-Kapazität

Der Modicon M241 Logic Controller-JI939-Master weist folgende Eigenschaften auf:

Funktion	Beschreibung
Maximale Anzahl an ECUs (Slaves) auf dem Bus	Begrenzt auf den Adressbereich 0 bis 253 für ECUs (Electronic Control Units = Elektronische Steuergeräte).
Maximale Länge der JI939-Feldbuskabel	Gemäß CAN-Spezifikation (siehe Übertragungsgeschwindigkeit und Kabellänge). Für JI939 muss der CAN-Bus für einen Betrieb mit 250 KBit/s konfiguriert werden.
Maximale Anzahl der vom Master verwalteten PGNs	Implizit von der maximalen Anzahl der mit dem Modicon M241 Logic Controller verfügbaren Eingangsbits (%I) und Ausgangsbits (%Q) abhängig: 4096 Eingangsbits und 4096 Ausgangsbits. Das ergibt eine maximale Anzahl von 512 Einzelpaket-PGNs (die meisten PGNs sind Einzelpakete mit 8 Bytes an Daten).

Für jedes zusätzliche ECU mit ungefähr 10 konfigurierten (Einzelframe-) Parametergruppennummern (PGNs - Parameter Group Numbers) gilt Folgendes:

Die Anwendungsgröße nimmt durchschnittlich um 15 KByte zu. Diese Angabe umfasst den Speicher, den die für die konfigurierten vermuteten Parameternummern (SPNs - Suspected Parameter Numbers) implizit generierten Variablen beanspruchen. Diese Zunahme der Anwendungsgröße kann zu einer Überschreitung der Speichergrenzen führen.
Die Anzahl der in der Steuerung verwendeten Eingangsbits (%I) nimmt proportional zur Anzahl und Größe der als „TX-Signale“ in einem nicht-lokalen ECU bzw. als „RX-Signale“ in einem lokalen ECU konfiguriereten PGNs zu.
Die Anzahl der in der Steuerung verwendeten Eingangsbits (%I) nimmt proportional zur Anzahl und Größe der als „TX-Signale“ in einem lokalen ECU konfigurierten PGNs zu.

HINWEIS: Unterziehen Sie Ihre Anwendung umfassenden Tests in Bezug auf die Anzahl der mit der Steuerung verbundenen konfigurierten JI939-ECUs und die Anzahl der in jedem ECU konfigurierten PGNs, um eine Systemüberlastung (Watchdog) oder Beeinträchtigung der Leistung zu vermeiden.

Weitere Informationen finden Sie unter J1939-Schnittstellenkonfiguration.

Abbau der Klemmenleiste

Siehe Abbau der Klemmenleiste.

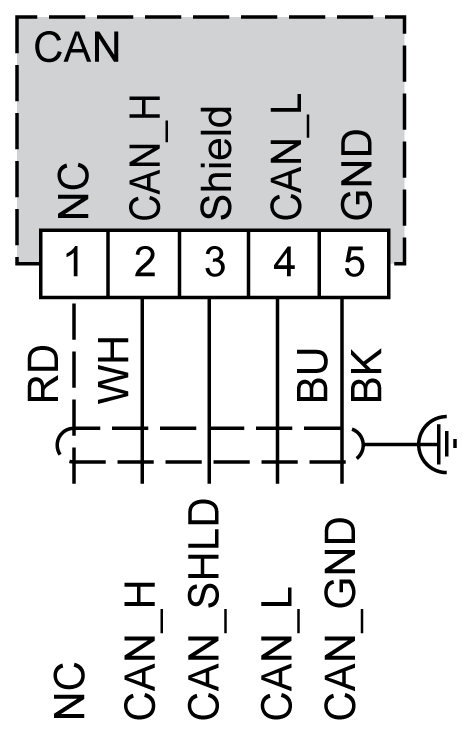

CAN-Verdrahtungsplan

Pin-Nr.	Signal	Beschreibung	Bezeichnung	Kabelfarbe
1	Nicht verwendet	Reserviert	NC	RD: rot
2	CAN_H	CAN_L-Busleitung (signifikant niederwertig)	CAN_H	WH: weiß
3	CAN_SHLD	Optionale CAN-Schirmung	Abschirmung	-
4	CAN_L	CAN_L-Busleitung (signifikant niederwertig)	CAN_L	BU: blau
5	CAN_GND	CAN-Erde	GND	BK: schwarz

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Übertragungsgeschwindigkeit und Kabellänge

Die Übertragungsgeschwindigkeit wird durch die Buslänge und den verwendeten Kabeltyp begrenzt.

Die folgende Tabelle beschreibt die Beziehung zwischen der maximalen Übertragungsgeschwindigkeit und der Buslänge (in einem einzigen CAN-Segment ohne Repeater):

Maximale Baudrate	Buslänge
1000 kbps	20 m (65 ft)
800 kbps	40 m (131 ft)
500 kbps	100 m (328 ft)
250 kbps	250 m (820 ft)
125 kbps	500 m (1,640 ft)
50 kbps	1000 m (3,280 ft)
20 kbps	2.500 m (16,400 ft)

HINWEIS: Das CAN-Kabel muss geschirmt sein.
