M241 Logic Controller – Beschreibung
Überblick
Der M241 Logic Controller verfügt über verschiedene leistungsstarke Funktionen und kann für eine breite Palette an Anwendungen eingesetzt werden^.
Softwarekonfiguration, Programmierung und Inbetriebnahme erfolgen über die EcoStruxure Machine Expert-Software, die im EcoStruxure Machine Expert Programmierhandbuch und im M241 Logic Controller Programmierhandbuch detailliert beschrieben wird.
Programmiersprachen
Der M241 Logic Controller wird mithilfe der Software EcoStruxure Machine Expert konfiguriert und programmiert, die folgende Programmiersprachen nach IEC 61131-3 unterstützt:
-
IL: Anweisungsliste (AWL)
-
ST: Strukturierter Text
-
FBD: Funktionsbausteindiagramm
-
SFC: Ablaufsteuerung
-
LD: Kontaktplan (KOP)
Die Software EcoStruxure Machine Expert kann ebenfalls zur Programmierung dieser Steuerungen in der Programmiersprache CFC (Continuous Function Chart) verwendet werden.
Spannungsversorgung
Die Spannungsversorgung des M241 Logic Controllerbeträgt 24 VDC oder 100 bis 240 VAC.
Run/Stop
Der M241 Logic Controller kann wie folgt bedient werden:
-
Ein physischer Run/Stop-Schalter.
-
Durch einen Run/Stop-Vorgang über einen dedizierten Digitaleingang gemäß der Konfiguration in der Software. Weitere Informationen finden Sie unter Konfiguration der Digitaleingänge.
-
Über einen EcoStruxure Machine Expert-Softwarebefehl.
Arbeitsspeicher
In dieser Tabelle werden die verschiedenen Speichertypen beschrieben:
|
Speichertyp |
Größe |
Verwendet |
|---|---|---|
|
RAM |
64 MB, davon sind 8 MB für die Anwendung verfügbar |
Zur Ausführung der Anwendung |
|
Nicht-flüchtig |
128 MB |
zur Speicherung des Programms und der Daten im Falle einer Spannungsunterbrechung. |
Integrierte Eingänge/Ausgänge
Je nach Steuerungsreferenz sind die folgenden integrierten E/A-Typen verfügbar:
-
Standardeingänge
-
Zählern zugeordnete schnelle Eingänge
-
Standard-Transistorausgänge (Sink/Source – Strom ziehend/liefernd)
-
Impulsgeneratoren zugeordnete schnelle Transistorausgänge (Sink/Source – Strom ziehend/liefernd)
-
Relaisausgänge
Wechselspeicher
Die M241 Logic Controllerverfügen über einen integrierten SD-Kartensteckplatz.
Die SD-Karte wird in erster Linie für Folgendes verwendet:
-
Initialisierung der Steuerung mit einer neuen Anwendung
-
Aktualisieren der Firmware der Steuerung und des Erweiterungsmoduls
-
Speicherung von Rezepturdateien
-
Empfang von Datenprotokollierungsdateien
Interne Kommunikationsfunktionen
Je nach Steuerungsreferenz sind die folgenden Typen von Kommunikationsports verfügbar:
Erweiterungsmodul und Buskoppler – Kompatibilität
Weitere Informationen finden Sie in den Kompatibilitätstabellen im EcoStruxure Machine Expert - Kompatibilitäts- und Migrationshandbuch.

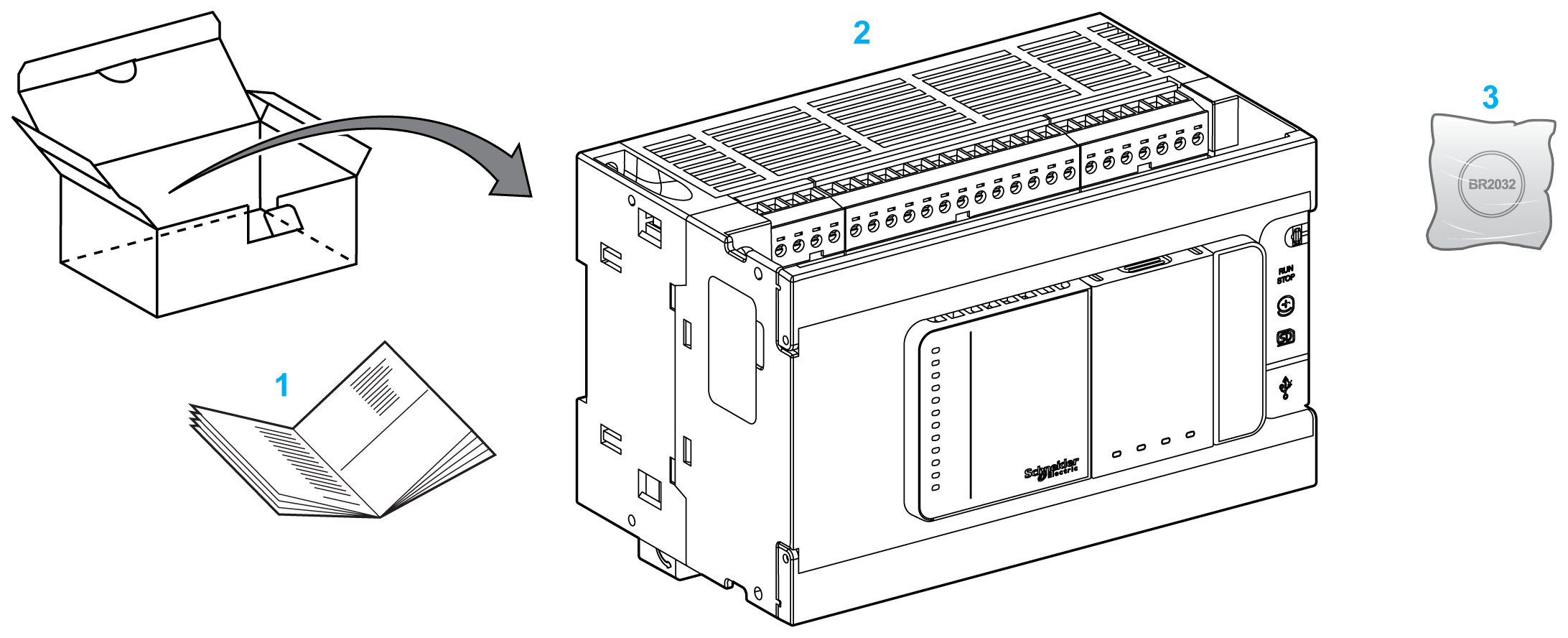

M241 Logic Controller
|
Referenz |
Digitaleingänge |
Digitalausgänge |
Kommunikationsports |
Klemmentyp |
Spannungsversorgung |
|---|---|---|---|---|---|
|
6 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
6 Relaisausgänge (2 A) 4 schnelle Source-Ausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport |
Abnehmbare Schraubklemmenleisten |
100 bis 240 VAC |
|
|
6 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
6 Relaisausgänge (2 A) 4 schnelle Source-Ausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport 1 Ethernet-Port |
Abnehmbare Schraubklemmenleisten |
100 bis 240 VAC |
|
|
6 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
6 Relaisausgänge (2 A) 4 schnelle Source-Ausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 Ethernet-Port 1 CANopen-Master-Port 1 USB-Programmierport |
Abnehmbare Schraubklemmenleisten |
100 bis 240 VAC |
|
|
6 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
Source-Ausgänge (Strom liefernd) 6 Standard-Transistorausgänge 4 Schnellausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport |
Abnehmbare Schraubklemmenleisten |
24 VDC |
|
|
6 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
Source-Ausgänge (Strom liefernd) 6 Standard-Transistorausgänge 4 Schnellausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport 1 Ethernet-Port |
Abnehmbare Schraubklemmenleisten |
24 VDC |
|
|
6 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
Source-Ausgänge (Strom liefernd) 6 Standard-Transistorausgänge 4 Schnellausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport 1 Ethernet-Port 1 CANopen-Master-Port |
Abnehmbare Schraubklemmenleisten |
24 VDC |
|
|
6 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
Sink-Ausgänge (Strom ziehend) 6 Standard-Transistorausgänge 4 Schnellausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport |
Abnehmbare Schraubklemmenleisten |
24 VDC |
|
|
6 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
Sink-Ausgänge (Strom ziehend) 6 Standard-Transistorausgänge 4 Schnellausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport 1 Ethernet-Port |
Abnehmbare Schraubklemmenleisten |
24 VDC |
|
|
6 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
Sink-Ausgänge (Strom ziehend) 6 Standard-Transistorausgänge 4 Schnellausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport 1 Ethernet-Port 1 CANopen-Master-Port |
Abnehmbare Schraubklemmenleisten |
24 VDC |
|
|
16 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
12 Relaisausgänge (2 A) 4 schnelle Source-Ausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport |
Abnehmbare Schraubklemmenleisten |
100 bis 240 VAC |
|
|
16 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
12 Relaisausgänge (2 A) 4 schnelle Source-Ausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport 1 Ethernet-Port |
Abnehmbare Schraubklemmenleisten |
100 bis 240 VAC |
|
|
16 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
Source-Ausgänge (Strom liefernd) 12 Standard-Transistorausgänge 4 Schnellausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport |
Abnehmbare Schraubklemmenleisten |
24 VDC |
|
|
16 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
Source-Ausgänge (Strom liefernd) 12 Standard-Transistorausgänge 4 Schnellausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport 1 Ethernet-Port |
Abnehmbare Schraubklemmenleisten |
24 VDC |
|
|
16 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
Sink-Ausgänge (Strom ziehend) 12 Standard-Transistorausgänge 4 Schnellausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport |
Abnehmbare Schraubklemmenleisten |
24 VDC |
|
|
16 Standardeingänge(1) 8 schnelle Eingänge (Zähler)(2) |
Sink-Ausgänge (Strom ziehend) 12 Standard-Transistorausgänge 4 Schnellausgänge (Impulsgeneratoren)(3) |
2 SL-Ports (serielle Leitung) 1 USB-Programmierport 1 Ethernet-Port |
Abnehmbare Schraubklemmenleisten |
24 VDC |
|
|
(1) Die Standardeingänge haben eine maximale Frequenz von 1 kHz. (2) Die Schnelleingänge können als Standard- oder als schnelle Eingänge für Zähl- oder Ereignisfunktionen verwendet werden. (3) Die schnellen Transistorausgänge können als Standard-Transistorausgänge, als Reflexausgänge für die Zählfunktion (HSC) oder als schnelle Transistorausgänge für Impulsgeneratorfunktionen (FreqGen / PTO / PWM) verwendet werden. |
|||||
