SD-Kartenbefehle

Einführung

Der Modicon M251 Logic Controller unterstützt Dateiübertragungen mithilfe einer SD-Karte.

Für den Upload oder Download von Dateien von der bzw. in die Steuerung mithilfe einer SD-Karte stehen folgende Methoden zur Auswahl:

Klonfunktion (Verwendung einer leeren SD-Karte)
Auf der SD-Karte gespeichertes Skript

Sobald eine SD-Karte in den SD-Kartensteckplatz der Steuerung eingeführt wird, sucht die Firmware nach dem auf der SD-Karte enthaltenen Skript und führt es aus (/sys/cmd/Script.cmd).

HINWEIS: Der Steuerungsbetrieb wird während der Dateiübertragung nicht geändert.

Für Dateiübertragungen ermöglicht Ihnen der Editor Massenspeicher (USB oder SD-Karte) die Generierung und Kopie des Skripts sowie aller erforderlichen Dateien auf die SD-Karte.

HINWEIS: Der Modicon M251 Logic Controller akzeptiert nur mit FAT oder FAT32 formatierte SD-Karten.

Die SD-Karte muss über eine Bezeichnung verfügen. Setzen Sie zum Hinzufügen einer Bezeichnung die SD-Karte in Ihren PC ein, klicken Sie mit der rechten Maustaste auf das Laufwerk im Windows Explorer und wählen Sie Eigenschaften aus.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Sie müssen mit der Funktionsweise der Maschine bzw. des Prozesses vertraut sein, bevor Sie dieses Gerät an die Steuerung anschließen. Stellen Sie sicher, dass die erforderlichen Schutzvorrichtungen vorhanden sind, sodass ein unbeabsichtigter Gerätebetrieb keine Körperverletzung seitens des Personals bzw. keine Beschädigung des Materials zur Folge haben kann. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Sie müssen mit der Funktionsweise der Maschine bzw. des Prozesses vertraut sein, bevor Sie dieses Gerät an die Steuerung anschließen.
Stellen Sie sicher, dass die erforderlichen Schutzvorrichtungen vorhanden sind, sodass ein unbeabsichtigter Gerätebetrieb keine Körperverletzung seitens des Personals bzw. keine Beschädigung des Materials zur Folge haben kann.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Wenn Sie während der Übertragung der Anwendung die Spannungszufuhr zum Gerät trennen oder ein Stromausfall bzw. eine Unterbrechung der Kommunikation auftritt, kann das die Funktionsunfähigkeit des Geräts verursachen. Sollte die Kommunikation unterbrochen werden oder ein Stromausfall auftreten, dann führen Sie die Übertragung erneut durch. Wenn bei der Aktualisierung der Firmware ein Spannungsausfall oder eine Unterbrechung der Kommunikation auftritt, oder wenn eine ungültige Firmware verwendet wird, wird die Maschine betriebsunfähig. In diesem Fall verwenden Sie eine gültige Firmware und starten die Firmwareaktualisierung erneut.

HINWEIS
	GERÄT NICHT BETRIEBSBEREIT Unterbrechen Sie die Übertragung des Anwendungsprogramms oder einer Firmware-Änderung nicht, nachdem die Übertragung begonnen hat. Wenn die Übertragung aus irgendeinem Grund unterbrochen wurde, starten Sie die Übertragung erneut. Versuchen Sie keinesfalls, das Gerät in Betrieb zu nehmen, bevor die Dateiübertragung erfolgreich abgeschlossen wurde. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

HINWEIS

GERÄT NICHT BETRIEBSBEREIT

Unterbrechen Sie die Übertragung des Anwendungsprogramms oder einer Firmware-Änderung nicht, nachdem die Übertragung begonnen hat.
Wenn die Übertragung aus irgendeinem Grund unterbrochen wurde, starten Sie die Übertragung erneut.
Versuchen Sie keinesfalls, das Gerät in Betrieb zu nehmen, bevor die Dateiübertragung erfolgreich abgeschlossen wurde.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Klonfunktion

Mit der Klonfunktion können Sie die Anwendung von einer Steuerung hochladen und ausschließlich auf die gleiche Steuerungsreferenz herunterladen.

Diese Funktion klont jeden Parameter der Steuerung (z. B. Anwendungen, Firmware, Datendatei, Post-Konfiguration). Weitere Informationen finden Sie unter Speicherzuordnung.

HINWEIS: Die Benutzerzugriffsrechte können nur kopiert werden, wenn zuvor auf der Unterseite Clone Management auf dem Webserver auf die Schaltfläche Include User Rights geklickt wurde.

Standardmäßig ist Klonen ohne Verwendung des Funktionsbausteins FB_ControlClone zulässig. Wenn Sie den Zugriff auf die Klonfunktion einschränken möchten, können Sie die Zugriffsrechte des ExternalCmd-Objekts in der ExternalMedia-Gruppe entfernen. Siehe Standardbenutzer und -gruppen. Dadurch ist ein Klonen ohne Verwendung des FB_ControlClone nicht zulässig. Für weitere Informationen zu diesem Funktionsbaustein, siehe Modicon M251 Logic Controller, Systemfunktionen und Variablen, PLCSystem-Bibliothekshandbuch. Weitere Informationen zu Zugriffsrechten finden Sie im EcoStruxure Machine Expert - Programmierhandbuch.

Wenn Sie den Zugriff auf die geklonte Anwendung in der Zielsteuerung kontrollieren möchten, müssen Sie die Schaltfläche Include users rights (auf der Unterseite Clone Management des Webservers) für die Quellsteuerung betätigen, bevor Sie den Klonvorgang durchführen. Weitere Informationen zu Zugriffsrechten finden Sie im EcoStruxure Machine Expert – Programmierhandbuch.

Gehen Sie vor wie folgt, um die in der Ausgangssteuerung gespeicherte Anwendung in eine SD-Karte zu laden:

Schritt	Aktion
1	Löschen Sie die Daten auf einer SD-Karte und stellen Sie die Bezeichnung der Karte folgendermaßen ein: CLONExxx HINWEIS: Die Bezeichnung muss mit CLONE (keine Unterscheidung zwischen Groß- und Kleinbuchstaben) beginnen, optional gefolgt von bis zu 6 unbetonten alphanumerischen Zeichen (a...z, A...Z, 0...9).
2	Wählen Sie die Option Users Rights aus, wenn die Benutzerrechte geklont werden sollen. Siehe die Unterseite Clone Management des Webservers.
3	Trennen Sie die Steuerung von der Spannungsversorgung.
4	Führen Sie die vorbereitete SD-Karte in die Steuerung ein.
5	Schließen Sie die Steuerung wieder an die Spannungsversorgung an. Ergebnis: Der Klonvorgang wird automatisch gestartet. Während des Klonvorgangs leuchten die LEDs PWR und I/O und die LED SD blinkt in regelmäßigen Zeitabständen. HINWEIS: Der Klonvorgang dauert 2 bis 3 Minuten. Ergebnis: Am Ende des Klonvorgangs leuchtet die LED SD auf und die Steuerung startet im normalen Anwendungsmodus. Bei Erkennung eines Fehlers leuchtet die LED ERR auf und die Steuerung befindet sich im Zustand STOPPED.
6	Nehmen Sie die SD-Karte aus der Steuerung heraus.

Gehen Sie vor wie folgt, um die auf einer SD-Karte gespeicherte Anwendung in die Zielsteuerung zu laden:

Schritt	Aktion
1	Trennen Sie die Steuerung von der Spannungsversorgung.
2	Setzen Sie die SD-Karte in die Steuerung ein.
3	Schließen Sie die Steuerung wieder an die Spannungsversorgung an. Ergebnis: Der Download-Vorgang startet und die LED SD blinkt während der Dauer des Vorgangs.
4	Warten Sie bis zum Abschluss des Downloadvorgangs: Wenn die LED SD (grün) aufleuchtet und die LED ERR (rot) regelmäßig blinkt, wurde der Download erfolgreich abgeschlossen. Wenn die LED SD (grün) erlischt und die LEDs ERR und I/O (rot) regelmäßig blinken, wurde ein Fehler erkannt.
5	Nehmen Sie die SD-Karte heraus, um die Steuerung neu zu starten.

HINWEIS: Wenn Sie den Zugriff auf die geklonte Anwendung in der Zielsteuerung beschränken möchten, müssen Sie die Zugriffsrechte aktivieren und einrichten sowie steuerungsspezifische Webserver-/FTP-Passwörter festlegen. Weitere Informationen zu Zugriffsrechten finden Sie im .

HINWEIS: Beim Herunterladen einer geklonten Anwendung auf die Steuerung wird zuerst die vorhandene Anwendung aus dem Speicher der Steuerung gelöscht, ungeachtet eventueller Zugriffsrechte, die in der Zielsteuerung aktiviert sein könnten.

Skript- und Dateigenerierung mithilfe eines Massenspeichers

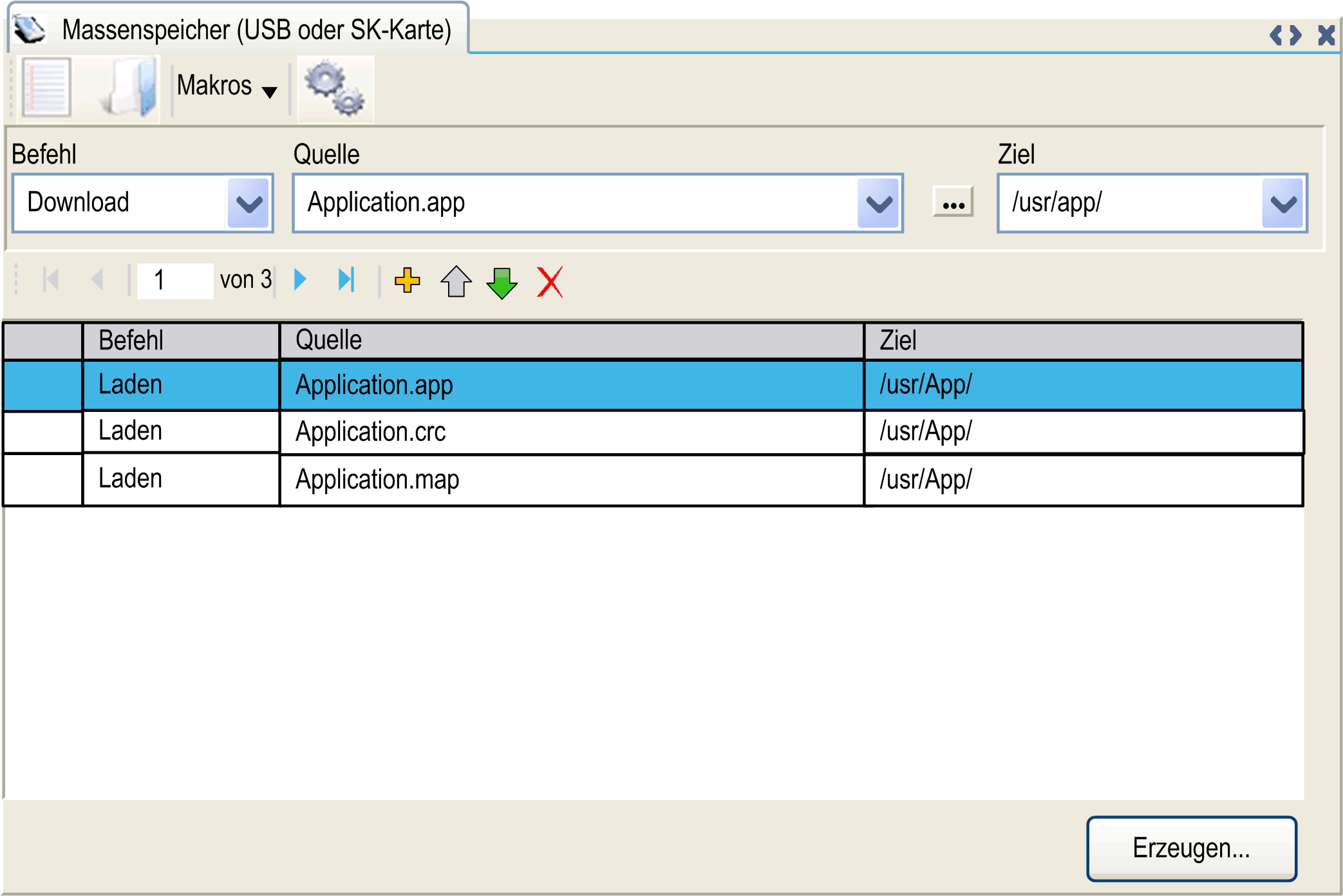

Klicken Sie im Hauptmenü auf Projekt > Massenspeicher (USB oder SD-Karte):

Element	Beschreibung
Neu	Ein neues Skript erstellen
Öffnen	Ein Skript öffnen
Makros	Ein Makro einfügen Ein Makro ist eine Abfolge von Einzelbefehlen. Makros ermöglichen die Durchführung gängiger Abläufe, beispielsweise den Upload oder Download einer Anwendung.
Generieren	Das Skript und alle erforderlichen Dateien auf der SD-Karte generieren
Befehl	Basisanweisungen
Quelle	Quelldateiverzeichnis auf dem PC oder der Steuerung
Ziel	Zielverzeichnis auf dem PC oder der Steuerung
Neu hinzufügen	Einen Skriptbefehl hinzufügen
Nach oben/unten	Reihenfolge der Skriptbefehle ändern
Löschen	Einen Skriptbefehl löschen

Beschreibung der Befehle:

Befehl	Beschreibung	Quelle	Ziel	Syntax
Download	Lädt eine Datei von der SD-Karte in die Steuerung.	Wählen Sie die herunterzuladende Datei aus.	Wählen Sie das Zielverzeichnis auf der Steuerung aus.	`'Download "/usr/Cfg/*"'`
SetNodeName	Legt den Knotenname der Steuerung fest.	Neuer Knotenname	Knotenname der Steuerung	`'SetNodeName "Name_PLC"'`
SetNodeName	Setzt den Knotenname der Steuerung zurück.	Standard-Knotenname.	Knotenname der Steuerung	`'SetNodeName ""'`
Upload	Lädt die in einem Steuerungsverzeichnis gespeicherten Dateien auf die SD-Karte.	Wählen Sie das Verzeichnis aus.	-	`'Upload "/usr/*"'`
Löschen	Löscht die Dateien in einem Steuerungsverzeichnis. HINWEIS: Beim Löschen von '*' werden keine Systemdateien gelöscht.	Wählen Sie das Verzeichnis aus und geben Sie einen bestimmten Dateinamen ein. Wichtiger Hinweis: Standardmäßig werden alle Dateien im Verzeichnis ausgewählt.	-	`'Delete "/usr/SysLog/*"'`
	Entfernt die Benutzerrechte aus der Steuerung.	-	-	`'Delete "/usr/*"'`
	Löscht die Dateien auf der SD-Karte oder die Dateien in einem Ordner auf der SD-Karte.	-	-	`'Delete "/sd0/*"'` oder `'Delete "/sd0/folder name"'`
Neustart	Startet die Steuerung neu (nur nach Abschluss des Skripts verfügbar).	-	-	`'Reboot'`

HINWEIS: Wenn die Benutzerrechte in einer Steuerung aktiviert sind und der Benutzer nicht zum Lesen/Schreiben/Löschen im Dateisystem berechtigt ist, werden die Skripte zum Hochladen/Herunterladen/Löschen von Dateien deaktiviert. Hierzu gehört der Klonvorgang.

In der folgenden Tabelle werden die Makros beschrieben:

Makros	Beschreibung	Verzeichnis/Dateien
Download App	Lädt die Anwendung von der SD-Karte in die Steuerung.	`/usr/App/.app` `/usr/App/.crc` `/usr/App/.map` `/usr/App/.conf`⁽¹⁾
Upload App	Lädt die Anwendung von der Steuerung auf die SD-Karte.
Download Sources	Lädt das Projektarchiv von der SD-Karte in die Steuerung.	`/usr/App/*.prj`
Upload Sources	Lädt das Projektarchiv von der Steuerung auf die SD-Karte.	`/usr/App/*.prj`
Download Multi-files	Lädt mehrere Dateien von der SD-Karte in ein Steuerungsverzeichnis.	Vom Benutzer definiert
Upload Log	Lädt die Protokolldateien von der Steuerung auf die SD-Karte.	`/usr/Log/*.log`
(1): Wenn OPC UA konfiguriert ist

Zurücksetzen der Benutzerrechte auf die Standardwerte

Sie können manuell ein Skript erstellen, das gemeinsam mit der Anwendung die Benutzerrechte aus der Steuerung entfernt. Dieses Skript muss folgenden Befehl enthalten:

Format "/usr/"

Reboot

HINWEIS: Mit diesem Befehl werden auch Benutzeranwendung und Benutzerdaten entfernt.

Schritt	Aktion
1	Trennen Sie die Steuerung von der Spannungsversorgung.
2	Führen Sie die vorbereitete SD-Karte in die Ausgangssteuerung ein.
3	Schließen Sie die Ausgangssteuerung wieder an die Spannungsversorgung an. Ergebnis: Der Vorgang wird automatisch gestartet. Während des Vorgangs leuchten die LEDs PWRund I/O und die LED SD blinkt in regelmäßigen Zeitabständen.
4	Warten Sie, bis der Vorgang abgeschlossen ist. Ergebnis: Die SD-LED leuchtet auf, wenn der Vorgang erfolgreich war. Die LED ERR leuchtet auf und die Steuerung startet nicht, wenn ein Fehler erkannt wird.
5	Nehmen Sie die SD-Karte aus der Steuerung heraus. HINWEIS: Die Steuerung wird mit den Standard-Benutzerrechten neu gestartet.

Übertragungsverfahren

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Sie müssen mit der Funktionsweise der Maschine bzw. des Prozesses vertraut sein, bevor Sie dieses Gerät an die Steuerung anschließen. Stellen Sie sicher, dass die erforderlichen Schutzvorrichtungen vorhanden sind, sodass ein unbeabsichtigter Gerätebetrieb keine Körperverletzung seitens des Personals bzw. keine Beschädigung des Materials zur Folge haben kann. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Sie müssen mit der Funktionsweise der Maschine bzw. des Prozesses vertraut sein, bevor Sie dieses Gerät an die Steuerung anschließen.
Stellen Sie sicher, dass die erforderlichen Schutzvorrichtungen vorhanden sind, sodass ein unbeabsichtigter Gerätebetrieb keine Körperverletzung seitens des Personals bzw. keine Beschädigung des Materials zur Folge haben kann.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Schritt	Aktion
1	Erstellen Sie das Skript mithilfe des Editors Massenspeicher (USB oder SD-Karte).
2	Klicken Sie auf Generieren... und wählen Sie das Stammverzeichnis auf der SD-Karte aus. Ergebnis: Das Skript und die Dateien werden auf die SD-Karte übertragen.
3	Setzen Sie die SD-Karte in die Steuerung ein. Ergebnis: Die Übertragung wird gestartet und die LED SD blinkt während der Dauer des Vorgangs.
4	Warten Sie bis zum Abschluss des Downloadvorgangs: Wenn die LED SD (grün) aufleuchtet und die LED ERR (rot) regelmäßig blinkt, wurde der Download erfolgreich abgeschlossen. Wenn die LED SD (grün) erlischt und die LEDs ERR und I/O (rot) regelmäßig blinken, wurde ein Fehler erkannt.
5	Nehmen Sie die SD-Karte aus der Steuerung heraus. HINWEIS: Die Änderungen werden nach dem nächsten Neustart übernommen.

Nachdem die Steuerung das Skript ausgeführt hat, wird das Ergebnis auf der SD-Karte aufgezeichnet (Datei /sys/cmd/Cmd.log).

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Sehen Sie sich das Diagramm der Steuerungszustände in diesem Dokument an, um zu verstehen, welchen Zustand Ihre Steuerung nach dem Aus- und erneuten Einschalten annehmen wird. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
