Digitaleingänge

Überblick

Der Modicon M262 Logic/Motion Controller verfügt über 4 integrierte schnelle Digitaleingänge.

Die Digitaleingänge werden an der Vorderseite der Steuerung angeschlossen.

GEFAHR
	BRANDGEFAHR Verwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Die folgende Tabelle beschreibt die Merkmale der Digitaleingänge:

Merkmal		Wert
Anzahl Eingangskanäle		4 (I0 bis I3)
Eingangstyp		IEC61131-2 Typ 1
Logiktyp		Sink (Strom ziehend)
Versorgungsnennspannung		24 VDC
Spannungsgrenze		30 VDC
Eingangsnennstrom		7,5 mA
Eingangsimpedanz		2,81 kΩ
Eingangsgrenzwerte	Spannung im Zustand 1	> 15 VDC (15 bis 30 VDC)
	Spannung im Zustand 0	< 5 VDC (0 bis 5 VDC)
	Strom im Zustand 1	> 3 mA
	Strom im Zustand 0	< 1,5 mA
Eingangsverzögerung	Einschaltzeit	< 1 μs + Filterverzögerung
Eingangsverzögerung	Abschaltzeit	< 1 μs + Filterverzögerung
Isolation	Zwischen Eingangskanälen	Nein
	Zwischen Eingang und interner Logik	550 VAC, für 1 Min.
	Zwischen Eingang und Ausgang	550 VAC, für 1 Min.
Kabel	Typ	Geschirmtes Kabel, einschl. COM-Signal
Kabel	Länge	Max. 10 m (32,8 ft)
Anschlusstechnik		Abnehmbare Federklemmenleiste
Steckverbinderhaltbarkeit (Ein-/Aussteckvorgänge)		Mehr als 100 Vorgänge

Die Digitaleingänge werden an der Vorderseite der Steuerung angeschlossen.

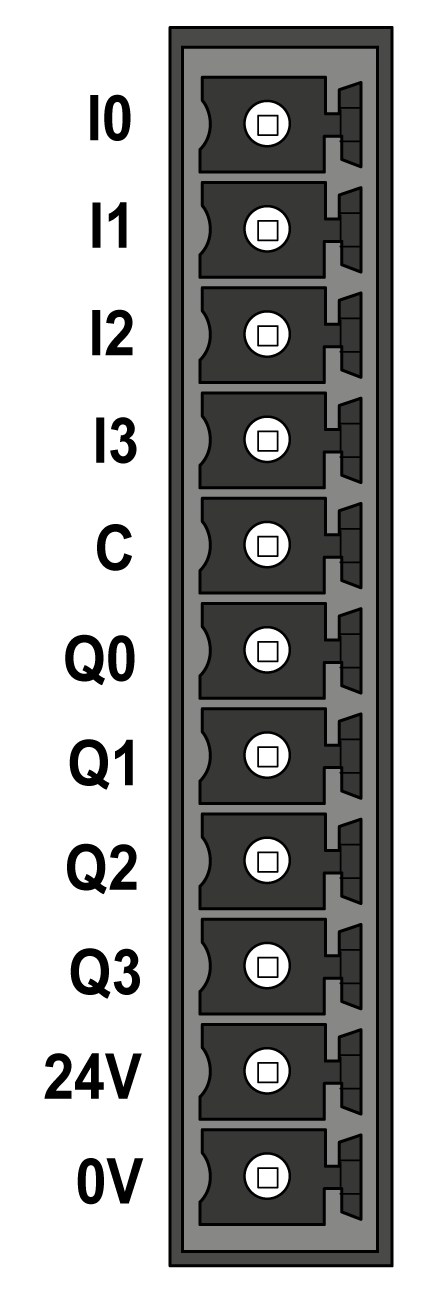

Die folgende Abbildung veranschaulicht die Anschlussbelegung des Steckverbinders:

In der nachstehenden Tabelle wird die Pinbelegung des integrierten E/A-Anschlusses beschrieben:

Pin	Bezeichnung	Beschreibung
1	I0	Digitaleingang 0
2	I1	Digitaleingang 1
3	I2	Digitaleingang 2
4	I3	Digitaleingang 3
5	C	Gemeinsamer Port der Eingänge

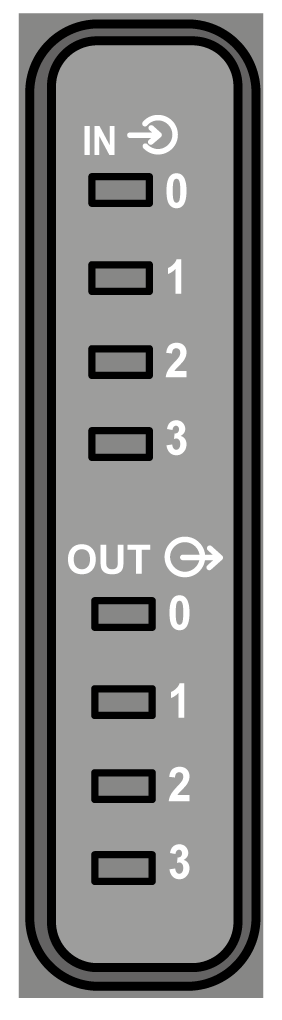

Diese Abbildung zeigt die E/A-Status-LEDs:

LED	Farbe	Status	Beschreibung
0...3	Grün	Ein	Der entsprechende Eingangskanal ist aktiviert.
0...3	Grün	Aus	Der entsprechende Eingangskanal ist deaktiviert.

HINWEIS: Diese LEDs geben den Logikstatus jedes Eingangs an.

Elektromagnetische Interferenzen können zur Folge haben, dass die Anwendung auf unerwartete Weise funktioniert.

WARNUNG
	UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS Passen Sie den programmierbaren Filter an die an den Eingängen angelegte Frequenz an. Verwenden Sie geschirmte Kabel (sofern angegeben), die über die Erdungsleiste TM2XMTGB mit der Funktionserde verbunden werden. Verwenden Sie eine spezifische 24-VDC-Versorgung für Ein- und Ausgänge. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTER BETRIEBSZUSTAND DES GERÄTS

Passen Sie den programmierbaren Filter an die an den Eingängen angelegte Frequenz an.
Verwenden Sie geschirmte Kabel (sofern angegeben), die über die Erdungsleiste TM2XMTGB mit der Funktionserde verbunden werden.
Verwenden Sie eine spezifische 24-VDC-Versorgung für Ein- und Ausgänge.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

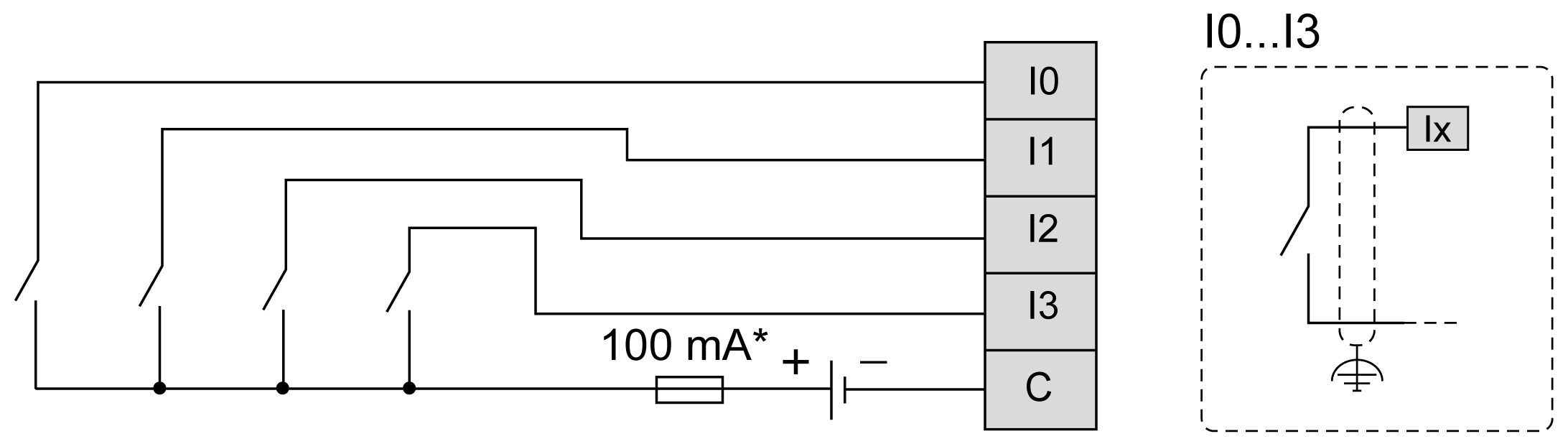

Diese Abbildung zeigt den Verdrahtungsplan der Schnelleingänge:

* Sicherung Typ T
