Vergleichen von Projekten

Mit Hilfe des Befehls 'Projekt > Projekte vergleichen...' können die Programmquellen zweier Projekte miteinander verglichen werden.

Um zwei Projekte vergleichen zu können, müssen diese vorher nicht notwendigerweise kompiliert worden sein. Somit können auch Projekte verglichen werden, die sich nicht kompilieren lassen.

Dieses Thema enthält folgende Informationen:

• Projektänderungen unter sicherheitstechnischen Aspekten zuverlässig finden

• Verglichene Projektteile

• So vergleichen Sie Projektquellen

• Arbeitsbereich Projektvergleich

• Externes Vergleichstool

Um modifizierte Projektteile zuverlässig zu bestimmen, dürfen die Ergebnisse des Projektvergleichs nur in Verbindung mit dem manuellen Vergleich der von Machine Expert – Safety berechneten Prüfsummen (CRCs) verwendet werden. CRCs werden im 'Projekt Info'-Dialog und, für verifizierte POEs, im Projektbaum ausgegeben.

Diese CRCs stellen die einzig gültige Basis für die zuverlässige Erkennung sicherheitsbezogener Projektänderungen dar. Um Sie beim Auffinden der Änderungsdetails in Projektteilen mit unterschiedlichen CRCs zu unterstützen, bietet Machine Expert – Safety die hier beschriebene Projektvergleichsfunktion an.

Generelle Vorgehensweise für das sicherheitsbezogene Auffinden von Projektänderungen:

1. Führen Sie einen manuelle Vergleich durch

   • der CRCs im Dialog 'Projekt-Info' ('Projekt > Projektinformation', Register 'Projekt') des in Machine Expert – Safety geladenen Projekts

   • mit den CRCs in der archivierten Projektdokumentation des zu vergleichenden Projekts.

   Unterschiedliche CRCs deuten darauf hin, dass der betreffende Projektteil geändert wurde.

   Identische CRCs bedeuten, dass der betreffende Projektteil unverändert ist.

2. Wenn die 'Logik-CRC' abweicht, können Sie die POE-Verifizierungsfunktion nutzen, um geänderte POEs zu bestimmen.

   Zu diesem Zweck führen Sie einen manuellen Vergleich durch

   • der POE-CRCs neben den POE-Symbolen im Projektbaum

   • mit den POE-CRCs in der gedruckten Projektdokumentation des zu vergleichenden Projekts.

   (Die bei der Verifizierung durch Machine Expert – Safety berechnete CRC wird in der Fußzeile jedes Code-Arbeitsblatts und des lokalen Variablen-Arbeitsblatts unter dem Namen der verifizierten POE gedruckt.)

3. Basierend auf den Ergebnissen der CRC-Vergleiche in den Schritten 1 und 2, können Sie den Projektvergleich, wie in diesem Thema beschrieben, dazu verwenden, um die Details der Änderungen zu bestimmen und zu finden.

Beim Projektvergleich werden folgende Unterschiede erkannt und aufgelistet:

Alle erkannten Unterschiede werden im Arbeitsbereich Projektvergleich aufgelistet, der sich automatisch öffnet.

Da das Machine Expert – Safety-Projekt Teil des zugehörigen Machine Expert-Projekts ist, können Sie zum Vergleich Machine Expert-Projekte auswählen. Der Projektvergleich vergleicht die darin enthaltenen sicherheitsbezogenen Projektteile. Es können auch sicherheitsbezogene Projekte verglichen werden, die aus Machine Expert – Safety exportiert wurden.

1. Öffnen Sie das Projekt (Projekt A), das mit einem anderen Projekt (B) verglichen werden soll.

   Die Dateierweiterung eines Machine Expert-Projekts ist *.project.

   Die Dateierweiterung eines sicherheitsbezogenen exportierten Projekts ist *.spa.

2. Wählen Sie 'Projekt > Projekte vergleichen...' und wählen Sie anschließend das zu vergleichende Projekt (B) aus (das mit Projekt A verglichen werden soll).

   Sie können entweder ein Machine Expert-Projekt auswählen (siehe Hinweis oben) oder ein exportiertes sicherheitsbezogenes Projekt (*.spa).

   Der Vergleich wird nun automatisch gestartet.

   Falls das aktuelle Projekt (A) zuvor geändert aber noch nicht gespeichert wurde, werden Sie zunächst aufgefordert, die Änderungen zu speichern.

   Wenn Sie nicht speichern, wird die zuletzt gespeicherte Projektversion für den Vergleich verwendet. Die durchgeführten Änderungen bleiben natürlich erhalten.

3. Nachdem der Vergleich gestartet wurde, öffnet sich automatisch der Arbeitsbereich Projektvergleich mit den Vergleichsergebnissen. (Falls der Arbeitsbereich Projektvergleich bereits geöffnet war, wird sein Inhalt automatisch aktualisiert.)

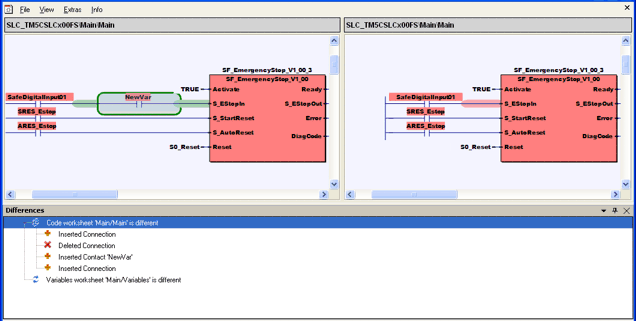

Der Arbeitsbereich Projektvergleich erscheint automatisch nach dem Starten des Vergleichs. Er setzt sich aus zwei Bereichen zusammen (eine Beispielabbildung sehen Sie am Ende dieses Themas).

Die 'Unterschiede'-Liste (im unteren Fensterbereich) enthält die erkannten Unterschiede in hierarchisch gruppierter Weise. Je nach erkannten Unterschieden, können folgende Gruppen aufgelistet sein: Änderungen im Projekt, Änderungen im Code, Änderungen in Variablen, Änderungen in sicherheitsbezogenen Geräten und Änderungen im Busnavigator.

Jede Gruppe lässt sich erweitern, um die darin enthaltenen Details, wie zum Beispiel betroffene Arbeitsblätter oder Module, anzuzeigen. Wenn Sie einen Detailknoten erweitern, werden darin die erkannten Unterschiede angezeigt.

Sie erweitern und reduzieren eine bestimmte Gruppe, indem Sie auf das Symbol '+' oder '-' neben dem betreffenden Eintrag klicken. Um alle Einträge in der Liste gemeinsam zu erweitern bzw. zu reduzieren, wählen Sie im Kontextmenü entsprechend 'Alle erweitern' bzw. 'Alle reduzieren'. Die Symbole neben den Listeneinträgen zeigen die Art des Unterschieds, d.h. die Modifikation an:

Vergleichende Code-Ansicht (im oberen Teil des Arbeitsbereichs): Unterschiedliche FBS/KOP-Arbeitsblätter können Seite an Seite im Nur-Lese-Modus angezeigt werden. Dazu klicken Sie in der 'Unterschiede'-Liste auf den gewünschten Eintrag. Unterschiedliche code-relevante FBS/KOP-Objekte (inklusive Kommentare) werden durch farbige Umrandungen und grauen Hintergrund hervorgehoben. (Unterschiede in anderen Projektteilen als FBS/KOP-Code lassen sich optional mit Hilfe eines externen Vergleichstools anzeigen.)

Funktionen im Arbeitsbereich Projektvergleich:

Der Arbeitsbereich Projektvergleich zeigt in der vergleichenden Code-Ansicht eine grafische Darstellung aller gefundenen Unterschiede im FBS/KOP-Code an. Unterschiede in ST-Code sowie in Variablen-/Geräteparametertabellen oder im Projektbaum können jedoch in der vergleichenden Code-Ansicht nicht dargestellt werden (obwohl Sie in der 'Unterschiede'-Liste aufgeführt sind).

Machine Expert – Safety unterstützt übliche externe Vergleichstools, beispielsweise Beyond Compare. Damit lassen sich Unterschiede in solchen Projektteilen anzeigen.

Nachdem Sie das externe Vergleichstool installiert und konfiguriert haben (siehe Abschnitt unten), steht in der 'Unterschiede'-Liste für die entsprechenden Einträge der Kontextmenübefehl 'Externes Vergleichstool öffnen...' zur Verfügung. Nach dem Aufruf wird das ältere Vergleichsprojekt (Projekt B, ausgewählt im Schritt 2) im externen Vergleichstool auf der rechten Seite angezeigt und das aktuelle Projekt (A) steht links.

Machine Expert – Safety übergibt Projektkopien an das externe Vergleichstool, um irrtümliche Veränderungen an den Originaldateien zu verhindern.

Sie können über die Konfiguration spezifische Funktionen des externen Vergleichstools nutzen. So lässt sich beispielsweise für das linke oder rechte Projekt ein Schreibschutz definieren (z.B. /leftreadonly, falls Sie Beyond Compare verwenden). In der Vergleichsansicht des externen Tools können Sie die verfügbaren Befehle des Tools verwenden.
