Montage der DIN-Schiene

Erdung

Die DIN-Schiene muss sicher auf einer leitenden Backplane befestigt und diese wiederum mit einer Schutzerde (PE) verbunden sein.

Im Montagekanal jedes TM5-Geräts befindet sich ein Federkontakt aus Metall. Wenn die Montage auf einer DIN-Metallschiene ordnungsgemäß ausgeführt wird, stellen diese Kontakte eine Verbindung zur Funktionserde (FE) für das gesamte TM5-System her.

Montage der DIN-Schiene

Die Komponenten des TM5-Systems sind für eine Montage auf einer IEC 60715-konformen Schiene konzipiert.

Zur Erzielung der für das TM5-System angegebenen Leistungskenndaten muss die Montage-Hardware an den Endpositionen und in Abständen von jeweils maximal 100 mm entlang der Schiene angebracht werden.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Vergewissern Sie sich, dass die DIN-Schiene mit der Montagehardware an den Endpositionen und mit Abständen von max. 100 mm sicher entlang der Schiene installiert ist. Stellen Sie sicher, dass die DIN-Schiene sicher an einem leitenden Baugruppenträger befestigt und dieser gemäß den Anweisungen in diesem Handbuch und in Übereinstimmung mit den lokalen Vorschriften mit einer Schutzerde verbunden ist. Eine Nichtbeachtung dieser Anweisungen kann zu Tod, schweren Verletzungen oder Schäden an der Ausrüstung führen.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Vergewissern Sie sich, dass die DIN-Schiene mit der Montagehardware an den Endpositionen und mit Abständen von max. 100 mm sicher entlang der Schiene installiert ist.
Stellen Sie sicher, dass die DIN-Schiene sicher an einem leitenden Baugruppenträger befestigt und dieser gemäß den Anweisungen in diesem Handbuch und in Übereinstimmung mit den lokalen Vorschriften mit einer Schutzerde verbunden ist.

Eine Nichtbeachtung dieser Anweisungen kann zu Tod, schweren Verletzungen oder Schäden an der Ausrüstung führen.

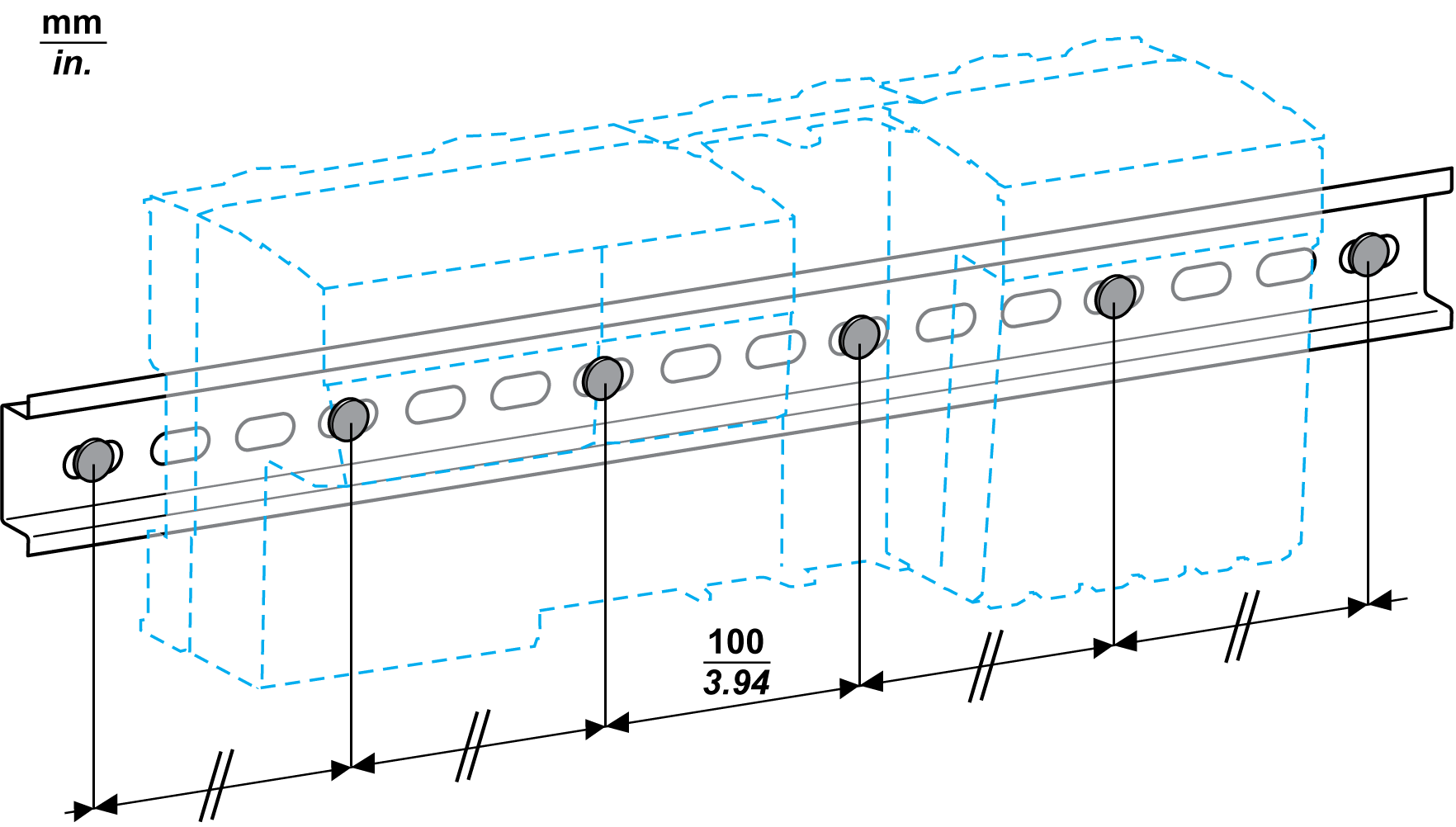

Die folgende Abbildung zeigt die Anforderungen für die Montage der DIN-Schiene:

Mit Niederprofil-Montagehardware wie Flachkopfschraubendrehern mit Montage-Senklöchern muss die Niederprofil-DIN-Schiene NSYSDR200D verwendet werden.

HINWEIS:: Bei Verwendung einer DIN-Schiene NSYSDR200D ist sicherzustellen, dass der Kopf der Befestigungsschraube maximal 1,0 mm (0.039 in.) ) über die innere Oberfläche der DIN-Schiene absteht.
