Verdrahtung der Spannungsversorgung

Übersicht

Zur Stromverteilung für die 24-VDC-E/A-Leistungssegmente und den TM5-Leistungsbus gemäß der Beschreibung der Stromverteilung werden folgende Module mit einer externen Quelle verbunden:

  • Safety Logic Controller

  • Interface Power Distribution Module (IPDM)

  • Empfängermodul (TM5SBER2)

  • Power Distribution Module (PDM) TM5SPS1•

  • Power Distribution Module (PDM) TM5SPS2•

  • Safety Power Distribution Module (SPDM)TM5SPS10FS

Die Versorgung dieser Module kann über eine oder mehrere Spannungsquellen erfolgen. Ihre Anforderungen werden durch folgende Faktoren bestimmt:

  • Spannungs- und Strombedarf

  • Isolationsanforderungen

 GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR
  • Schließen Sie die Module nicht direkt an die Netzspannung an.
  • Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.
  • Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

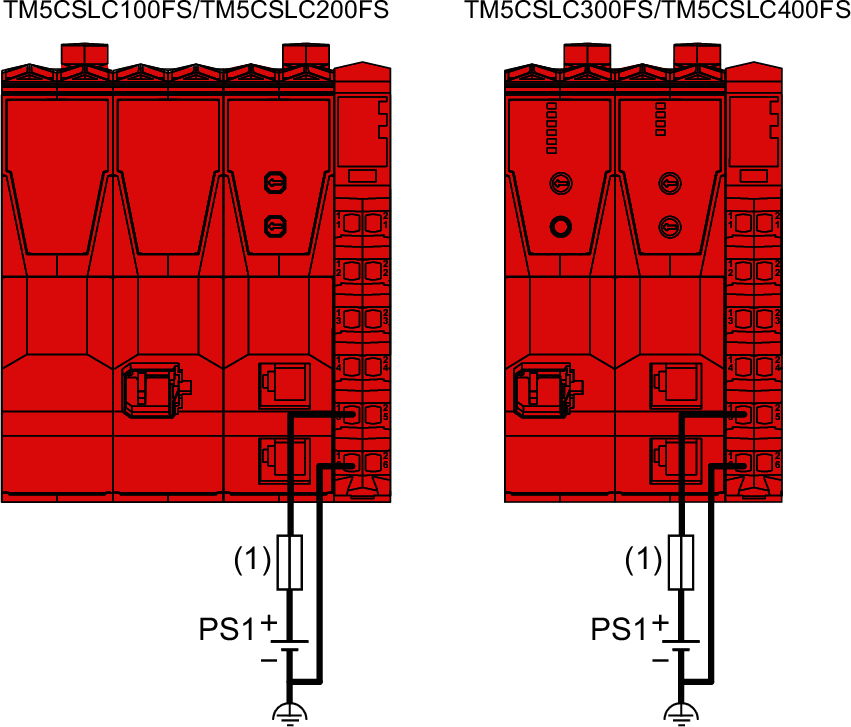

Verdrahtung von Safety Logic Controller

Der Safety Logic Controller ist über einen Spannungsanschluss mit den Spannungsversorgungen zu verbinden:

Anschlüsse

Spannungsversorgung

24-VDC-Hauptspannung, die Strom für den TM5-Leistungsbus erzeugt

PS1

(1) Externe Sicherung Typ T, träge, 1 A, 250 V

PS1 Externe isolierte 24-VDC-Spannungsversorgung

HINWEIS: Verbinden Sie die 0-VDC-Stromkreise miteinander sowie mit der Funktionserde (FE) des Systems, um den EMV-Anforderungen zu genügen.
 GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR
  • Schließen Sie die Module nicht direkt an die Netzspannung an.
  • Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.
  • Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

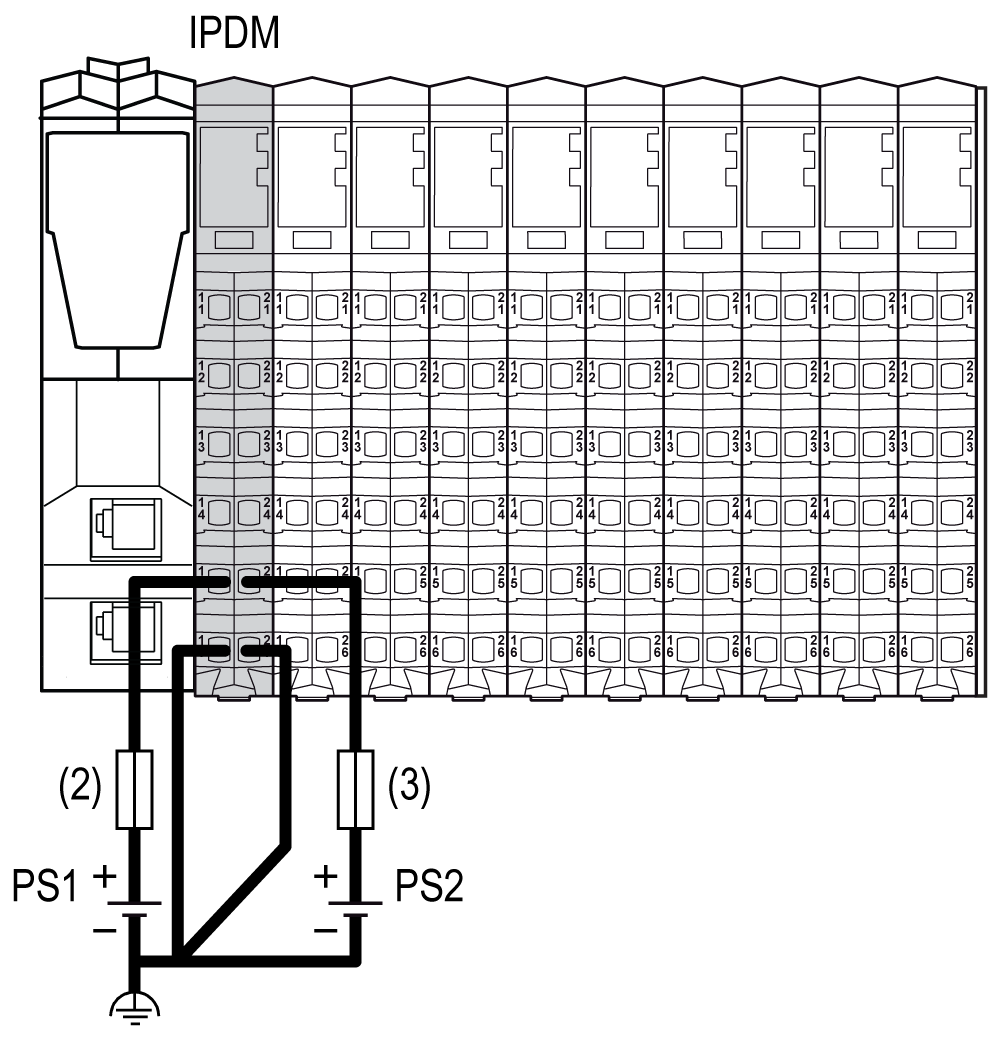

Verdrahtung des Interface Power Distribution Module (TM5SPS3)

Das IPDM (TM5SPS3) bildet die erste Verbindung der verteilten Konfiguration mit den externen 24-VDC-Spannungsversorgungen. Die Spannungszufuhr erfolgt über zwei externe potentialgetrennte Spannungsversorgungen.

Das IPDM (IPDM TM5SPS3) ist über 2 Anschlüsse mit den Spannungsversorgungen zu verbinden:

Anschlüsse

2 Spannungsversorgungen

24-VDC-Hauptspannung, die Strom für den TM5-Leistungsbus erzeugt

PS1

24-VDC-E/A-Leistungssegment

PS2

(2) Externe Sicherung Typ T, träge, 1 A, 250 V

(3) Externe Sicherung Typ T, träge, max. 10 A, 250 V

PS1/PS2 Externe isolierte 24-VDC-Spannungsversorgung

HINWEIS: Verbinden Sie die 0-VDC-Stromkreise miteinander sowie mit der Funktionserde (FE) des Systems, um den EMV-Anforderungen zu genügen.
 GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR
  • Schließen Sie die Module nicht direkt an die Netzspannung an.
  • Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.
  • Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

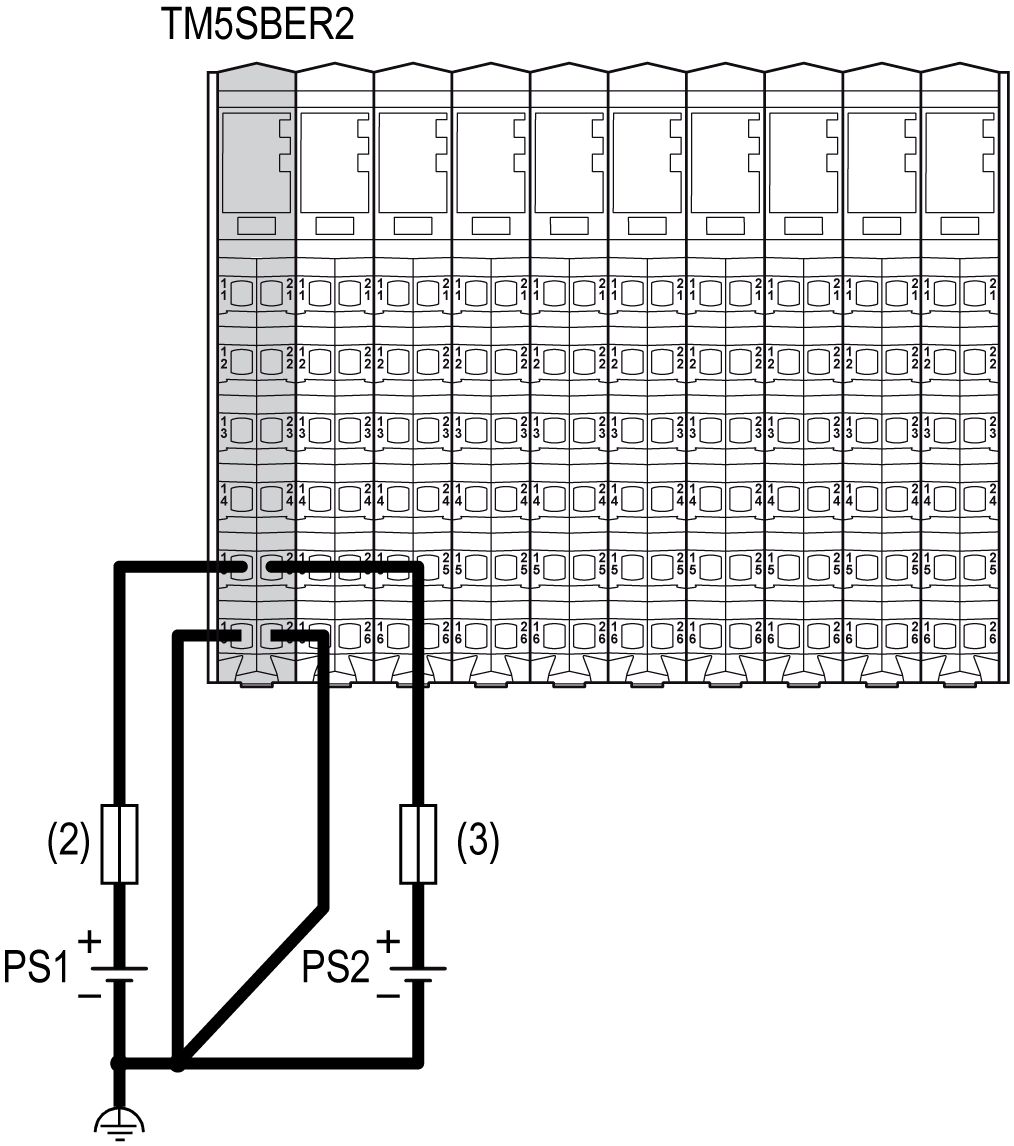

Verdrahtung des Empfängermoduls (TM5SBER2)

Das Empfängermodul TM5SBER2) bildet die erste Verbindung der dezentralen Konfiguration mit den externen 24-VDC-Spannungsversorgungen. Die Spannungszufuhr erfolgt über zwei externe potentialgetrennte Spannungsversorgungen.

Das Empfängermodul (TM5SBER2) ist über 2 Anschlüsse mit den Spannungsversorgungen zu verbinden:

Anschlüsse

2 Spannungsversorgungen

24-VDC-Hauptspannung, die Strom für den TM5-Leistungsbus erzeugt

PS1

24-VDC-E/A-Leistungssegment

PS2

(2) Externe Sicherung Typ T, träge, 1 A, 250 V

(3) Externe Sicherung Typ T, träge, max. 10 A, 250 V

PS1/PS2 Externe isolierte 24-VDC-Spannungsversorgung

HINWEIS: Verbinden Sie die 0-VDC-Stromkreise miteinander sowie mit der Funktionserde (FE) des Systems, um den EMV-Anforderungen zu genügen.
 GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR
  • Schließen Sie die Module nicht direkt an die Netzspannung an.
  • Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.
  • Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Verdrahtung des Stromverteilermoduls (TM5SPS1•)

Das TM5SPS1• (PDM) untergliedert das 24-VDC-E/A-Leistungssegment in mehrere separate 24-VDC-E/A-Leistungssegmente. Jedes separate 24-VDC-E/A-Leistungssegment wird über eine externe potentialgetrennte Spannungsversorgung versorgt, je nach Strombedarf und -kapazitäten.

Jedes TM5SPS1• (PDM) ist über 1 Anschluss mit den Spannungsversorgungen zu verbinden:

Segmentanfang

Anschluss

Spannungsversorgungen

IPDM für die verteilte Konfiguration

24-VDC-Hauptspannung, die Strom für den TM5-Leistungsbus erzeugt

PS1

24-VDC-E/A-Leistungssegment 1

PS2

Erstes PDM (von links nach rechts) der Konfiguration

24-VDC-E/A-Leistungssegment 2

PS3

Zweites PDM (von links nach rechts) der Konfiguration

24-VDC-E/A-Leistungssegment 3

PS4

...

...

...

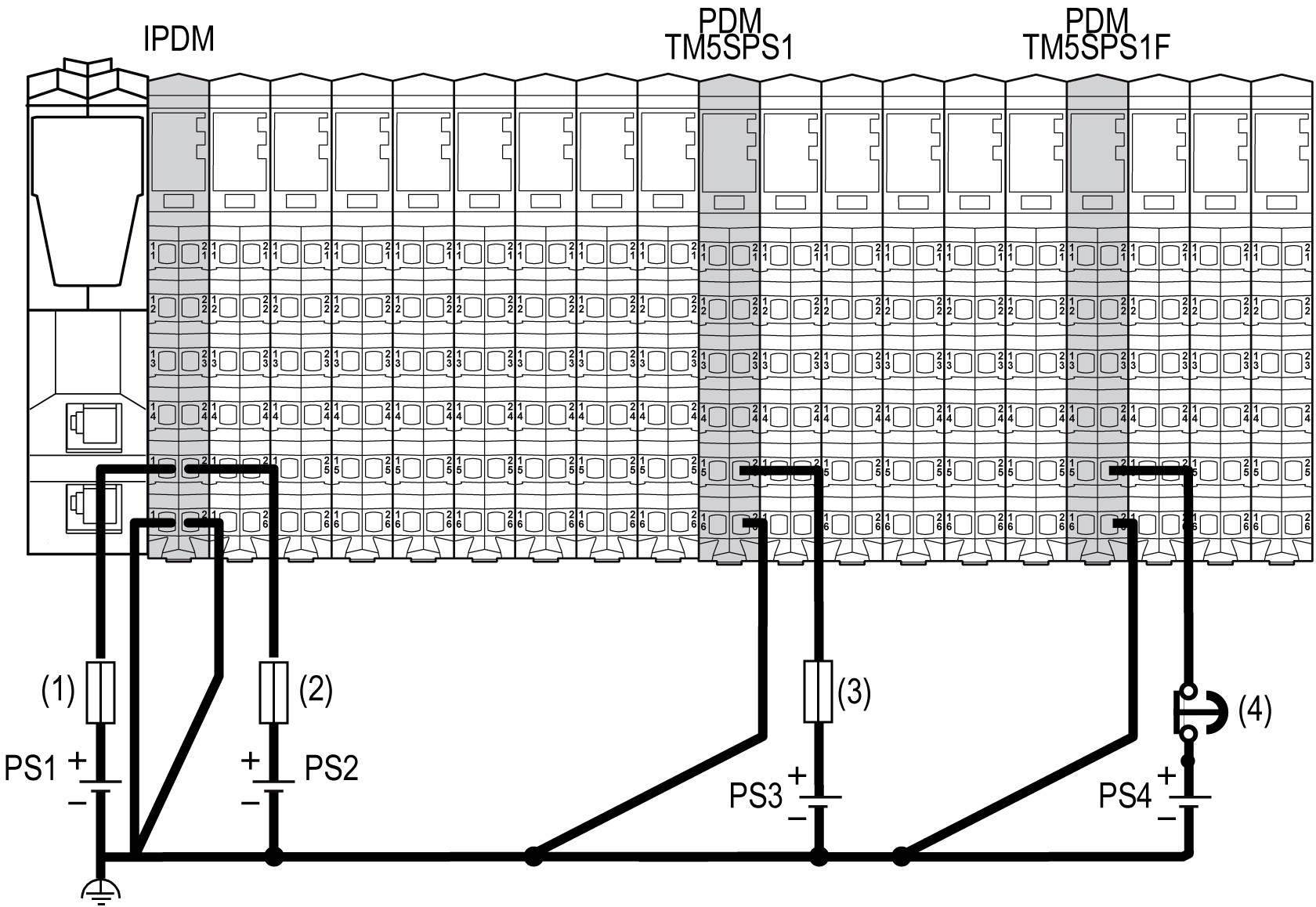

Die nachstehende Abbildung illustriert die Verdrahtung für eine Versorgung der 24-VDC-E/A-Leistungssegmente:

1 Externe Sicherung Typ T, träge, 1 A, 250 V

2 Externe Sicherung Typ T, träge, 10 A, 250 V

3 Externe Sicherung Typ T, träge, max. 10 A, 250 V

4 Not-Aus-Vorrichtung

PS1/PS2/PS3/PS4 Externe isolierte 24-VDC-Spannungsversorgung

HINWEIS: Verbinden Sie die 0-VDC-Stromkreise miteinander sowie mit der Funktionserde (FE) des Systems, um den EMV-Anforderungen zu genügen.
 GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR
  • Schließen Sie die Module nicht direkt an die Netzspannung an.
  • Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.
  • Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
HINWEIS: Für die Eingangs- und Ausgangs-Slices gelten unterschiedliche Anforderungen an die Spannungsversorgung. Die Spannungsversorgung, die die Ausgangs-Slices versorgt, ist immer mit einem Not-Halt ausgerüstet.

Verdrahtung des Stromverteilermoduls (TM5SPS2•)

Das TM5SPS2• (PDM) untergliedert das 24-VDC-E/A-Leistungssegment in mehrere separate 24-VDC-E/A-Leistungsegmente und unterstützt den TM5-Leistungsbus.

Die Auswahl einer 24-VDC-Spannungsversorgung sollte auf der Grundlage von Strombedarf und -kapazitäten erfolgen.

Jedes separate 24-VDC-E/A-Leistungssegment wird über eine externe potentialgetrennte Spannungsversorgung versorgt, je nach Strombedarf und -kapazitäten.

Das TM5SPS2• (PDM) ist über 2 Anschlüsse mit den Spannungsversorgungen zu verbinden:

Segmentanfang

Anschluss

Spannungsversorgungen

IPDM für die verteilte Konfiguration

24-VDC-Hauptspannung, die Strom für den TM5-Leistungsbus erzeugt

PS1

24-VDC-E/A-Leistungssegment 1

PS2

Erstes PDM (von links nach rechts) der Konfiguration

24-VDC-Hauptspannung zur Unterstützung des TM5-Leistungsbusses

PS1

24-VDC-E/A-Leistungssegment 2

PS3

Zweites PDM (von links nach rechts) der Konfiguration

24-VDC-Hauptspannung zur Unterstützung des TM5-Leistungsbusses

PS1

24-VDC-E/A-Leistungssegment 3

PS4

...

...

...

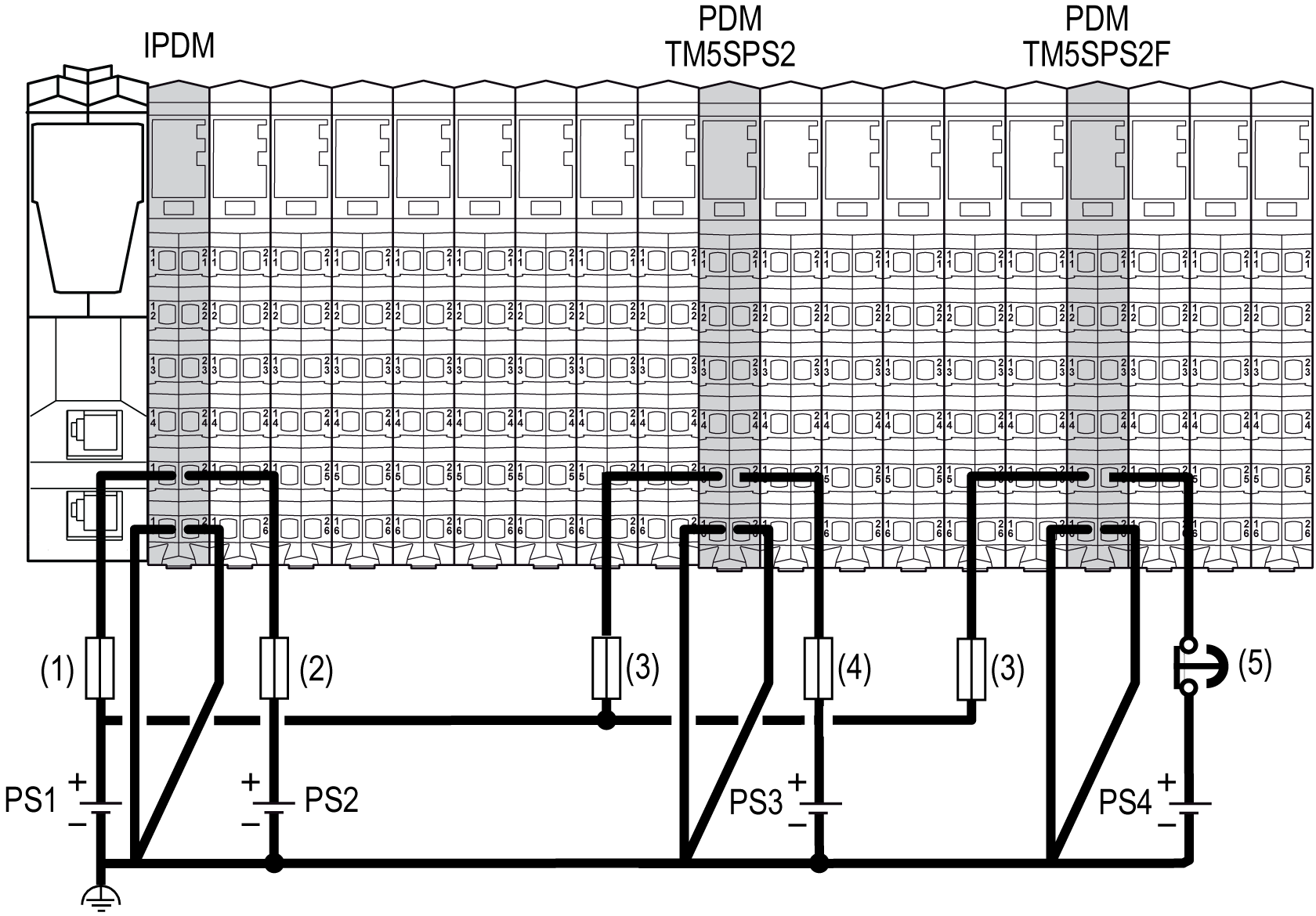

Bei diesem Beispiel wird der PS1 an die Hauptspannungsversorgung angeschlossen. In diesem Fall sind die beiden TM5SPS2• PDMs zur Versorgung des TM5-Leistungsbusses an PS1 angeschlossen:

(1) Externe Sicherung Typ T, träge, 1 A, 250 V

(2) Externe Sicherung Typ T, träge, 10 A, 250 V

(3) Externe Sicherung Typ T, träge, 1 A, 250 V

(4) Externe Sicherung Typ T, träge, max. 10 A, 250 V

(5) Not-Aus-Vorrichtung

PS1/PS2/PS3/PS4 Externe isolierte 24-VDC-Spannungsversorgung

HINWEIS: Verbinden Sie die 0-VDC-Stromkreise miteinander sowie mit der Funktionserde (FE) des Systems, um den EMV-Anforderungen zu genügen.
 GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR
  • Schließen Sie die Module nicht direkt an die Netzspannung an.
  • Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.
  • Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
HINWEIS: Für die Eingangs- und Ausgangs-Slices gelten unterschiedliche Anforderungen an die Spannungsversorgung. Die Spannungsversorgung, die die Ausgangs-Slices versorgt, ist immer mit einem Not-Halt ausgerüstet.

Verdrahtung des Safety Power Distribution Module (SPDM)s TM5SPS10FS

Das Modul des Typs TM5SPS10FS Safety Power Distribution Module (SPDM) fungiert in Verbindung mit der zugehörigen dedizierten, links isolierten TM5ACBM4FS-Sicherheitsbusbasis als Spannungsquelle für spezifische E/A-Module, die nicht sicherheitsbezogen sind. Das Safety Power Distribution Module (SPDM) unterstützt den vordefinierten sicheren Abschaltzustand (entregt) an den angeschlossenen E/A-Modulen. Weitere Informationen zur Verdrahtung finden Sie unter TM5SPS10FS - Beschreibung.

HINWEIS: Verbinden Sie die 0-VDC-Stromkreise miteinander sowie mit der Funktionserde (FE) des Systems, um den EMV-Anforderungen zu genügen.
 GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR
  • Schließen Sie die Module nicht direkt an die Netzspannung an.
  • Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.
  • Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
HINWEIS: Für die Eingangs- und Ausgangs-Slices gelten unterschiedliche Anforderungen an die Spannungsversorgung. Die Spannungsversorgung, die die Ausgangs-Slices versorgt, ist immer mit einem Not-Halt ausgerüstet.
