Montage des Motors

Allgemein

Elektrostatische Entladungen (ESD) auf die Welle können zur Störung des Encoder-Systems und damit zu unerwarteten Bewegungen des Motors führen sowie Lagerschäden hervorrufen.

WARNUNG
	UNBEABSICHTIGTE BEWEGUNG DURCH ELEKTROSTATISCHE ENTLADUNGEN Verwenden Sie leitfähige Elemente wie zum Beispiel antistatische Riemen oder andere geeignete Maßnahmen, um statische Aufladung durch Bewegung zu vermeiden. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Wenn die zulässigen Umweltbedingungen nicht eingehalten werden, können Fremdstoffe aus der Umgebung in das Produkt eindringen und zu unbeabsichtigten Bewegungen oder Materialschäden führen.

WARNUNG
	UNBEABSICHTIGTE BEWEGUNG Stellen Sie sicher, dass die Umweltbedingungen eingehalten werden. Vermeiden Sie ein Trockenlaufen der Dichtungen. Verhindern Sie, dass Flüssigkeiten an der Wellendurchführung anstehen. Setzen Sie die Wellendichtringe und Kabeldurchführungen des Motors nicht dem Strahl eines Hochdruckreinigers aus. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTE BEWEGUNG

Stellen Sie sicher, dass die Umweltbedingungen eingehalten werden.
Vermeiden Sie ein Trockenlaufen der Dichtungen.
Verhindern Sie, dass Flüssigkeiten an der Wellendurchführung anstehen.
Setzen Sie die Wellendichtringe und Kabeldurchführungen des Motors nicht dem Strahl eines Hochdruckreinigers aus.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Die Temperatur der Metalloberflächen des Geräts kann während des Betriebs 70 °C (158 °F) überschreiten.

WARNUNG
	HEISSE OBERFLÄCHEN Vermeiden Sie jeden Kontakt mit heißen Oberflächen ohne entsprechenden Schutz. Achten Sie darauf, dass sich keine entzündlichen oder hitzeempfindlichen Teile in direkter Nähe von heißen Oberflächen befinden. Stellen Sie sicher, dass die Wärmeableitung ausreichend ist, indem Sie einen Testlauf unter maximalen Lastbedingungen durchführen. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

HEISSE OBERFLÄCHEN

Vermeiden Sie jeden Kontakt mit heißen Oberflächen ohne entsprechenden Schutz.
Achten Sie darauf, dass sich keine entzündlichen oder hitzeempfindlichen Teile in direkter Nähe von heißen Oberflächen befinden.
Stellen Sie sicher, dass die Wärmeableitung ausreichend ist, indem Sie einen Testlauf unter maximalen Lastbedingungen durchführen.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Montageposition

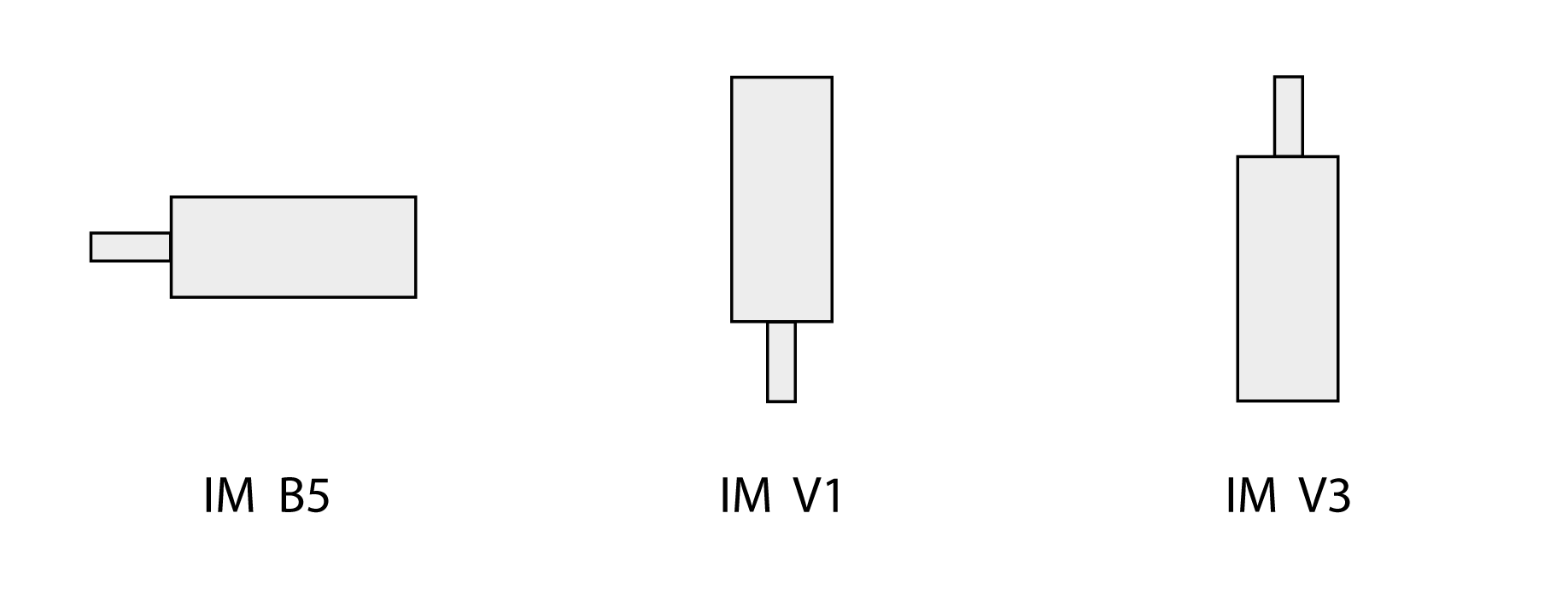

Folgende Einbaulagen sind nach IEC 60034-7 definiert und zulässig:

Montage

Beim Montieren des Motors an die Montagefläche muss der Motor axial und radial exakt ausgerichtet sein und gleichmäßig anliegen. Alle Befestigungsschrauben müssen mit dem vorgeschriebenen Anzugsmoment angezogen werden. Beim Anziehen der Befestigungsschrauben dürfen keine ungleichmäßigen mechanischen Belastungen erzeugt werden. Informationen zu Daten, Abmessungen und Schutzarten (IP) finden Sie im Abschnitt Technische Daten.

Ringschrauben (nur SH3205)

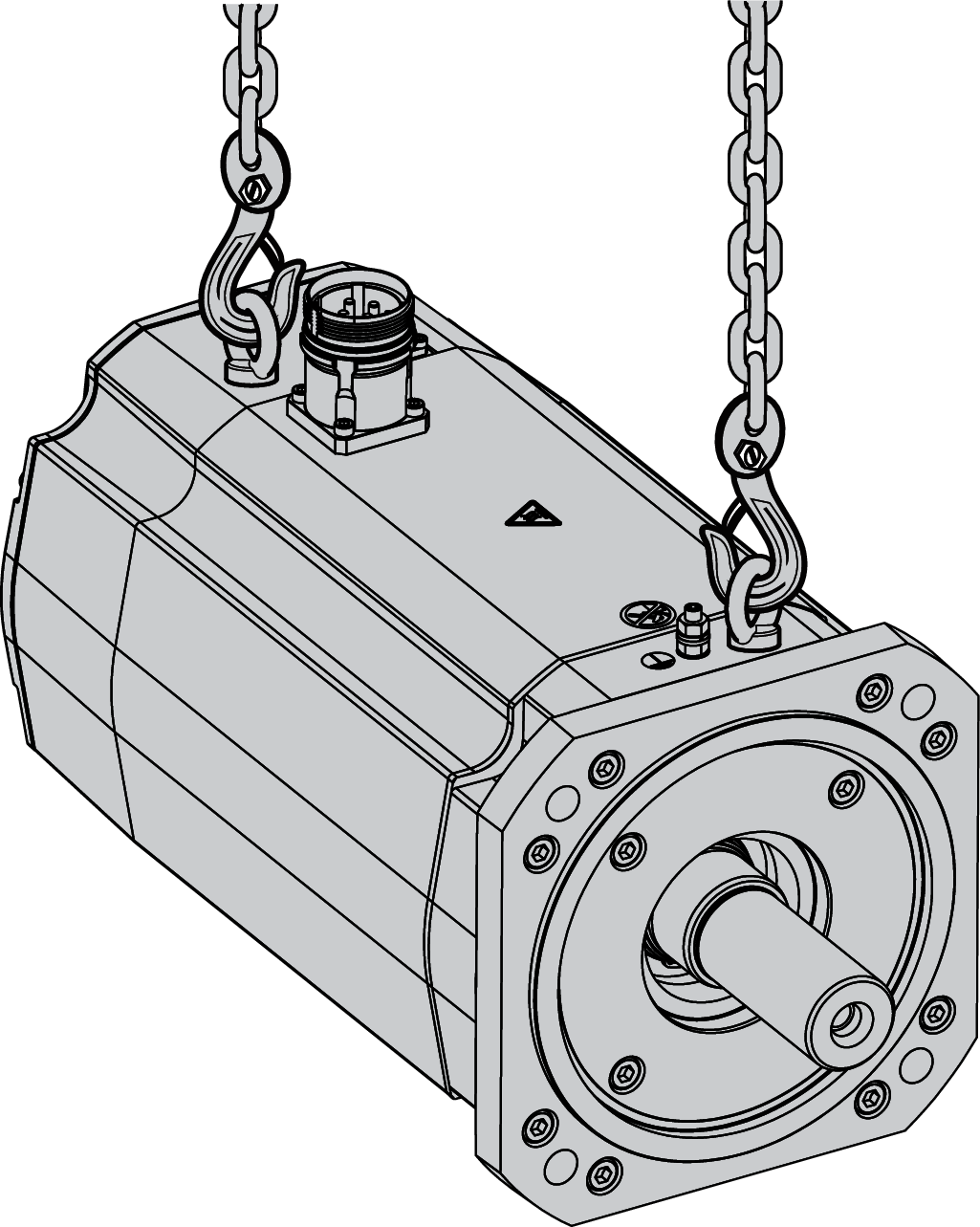

Die Motoren sind mit Ringschrauben ausgestattet. Verwenden Sie die Ringschrauben zum Anheben und Montieren des Motors.

Nachdem der Motor montiert wurde, können die Ringschrauben beibehalten oder entfernt werden. Entfernen Sie die Ringschrauben bei Bedarf, z. B. zum Drehen des Steckers.

Aufbringen der Abtriebselemente

Abtriebselemente wie Riemenrad oder Kupplung müssen mit einem geeigneten Hilfsmittel und Werkzeug montiert werden. Motor und Abtriebselement müssen sowohl axial als auch radial exakt ausgerichtet sein. Eine nicht exakte Ausrichtung des Motors und des Abtriebselements führt zu einem unruhigem Lauf und einem erhöhten Verschleiß.

Die maximalen Axial- und Radialkräfte, die auf die Welle wirken, dürfen die angegebenen Werte für die maximale Wellenbelastung nicht überschreiten, siehe Wellenspezifische Daten.

Eine Überschreitung der maximal zulässigen Kräfte an der Motorwelle führt zu schnellem Lagerverschleiß oder Wellenbruch.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB DURCH MECHANISCHE BESCHÄDIGUNG DES MOTORS Überschreiten Sie nicht die maximal zulässigen Axial- und Radialkräfte an der Motorwelle. Schützen Sie die Motorwelle vor Schlägen. Überschreiten Sie nicht die maximal zulässige Axialkraft beim Aufpressen von Elementen auf die Motorwelle. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB DURCH MECHANISCHE BESCHÄDIGUNG DES MOTORS

Überschreiten Sie nicht die maximal zulässigen Axial- und Radialkräfte an der Motorwelle.
Schützen Sie die Motorwelle vor Schlägen.
Überschreiten Sie nicht die maximal zulässige Axialkraft beim Aufpressen von Elementen auf die Motorwelle.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
