TM3TI8T / TM3TI8TG

Einführung

Das Erweiterungsmodul TM3TI8T (Schraubklemmenleiste) / TM3TI8TG (Federklemmenleiste) hat 8 analoge Eingangskanäle mit einer Auflösung von 16 Bit.

Folgende Eingangskanäle sind verfügbar:

Thermoelement K
Thermoelement J
Thermoelement R
Thermoelement S
Thermoelement B
Thermoelement E
Thermoelement T
Thermoelement N
Thermoelement C
NTC-Thermistor
PTC-Thermistor
Ohmmeter

Informationen zu den von den jeweiligen Eingabetypen erzeugten Diagnosecodes finden Sie unter Diagnose der analogen E/A-Module.

Weitere Hardwareinformationen finden Sie unter TM3TI8T / TM3TI8TG.

HINWEIS:

Wenn Sie den Analogkanal physisch für ein Spannungssignal verdrahtet haben und Sie den Kanal in EcoStruxure Machine Expert für ein Stromsignal konfigurieren, kann die Analogschaltung dadurch beschädigt werden.

HINWEIS
	GERÄT NICHT BETRIEBSBEREIT Vergewissern Sie sich, dass die physische Verdrahtung der Analogschaltung mit der Softwarekonfiguration für den Analogkanal kompatibel ist. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Konfiguration des Moduls

Sie können für jeden Eingang die folgenden Parameter definieren:

Parameter	Wert	Standardwert	Beschreibung
Typ Nicht verwendet	-	Nicht verwendet	Wählen Sie den Parametertyp und den Bereich für den Kanal aus.
Typ Thermoelement K Thermoelement J Thermoelement R Thermoelement S Thermoelement E Thermoelement T Thermoelement N NTC-Thermistor	Bereich Benutzerdefiniert Celsius (0,1 °C) Fahrenheit (0.1 °F)	Celsius (0,1 °C)
Typ Thermoelement B Thermoelement C	Bereich Benutzerdefiniert Celsius (0,1 °C) Fahrenheit (0.2 °F)	Celsius (0,1 °C)
Typ PTC-Thermistor	Bereich Benutzerdefiniert Schwellenwert	Schwellenwert
Typ Ohmmeter	Bereich Widerstand (Ω)	Widerstand
Minimum	Siehe nachstehende Tabelle		Gibt den unteren Messgrenzwert an.
Maximum	Siehe nachstehende Tabelle		Gibt den oberen Messgrenzwert an.
Rref (nur mit NTC-Sonde verwendet)	1 bis 65535	330	Referenzwiderstand in Ohm bei Temperatur Tref.
Tref (nur mit NTC-Sonde verwendet)	1 bis 1000	25	Wert der Referenztemperatur in Grad Celsius.
Beta (nur mit NTC-Sonde verwendet)	1 bis 32767	3569	Empfindlichkeit der NTC-Sonde in Kelvin.
Eingangsfilter	0 bis 1000	0	Verweist auf die Filterzeitkonstante (0 bis 10 s) der ersten Ordnung in Inkrementen zu je 10 ms.
Abtastung	100 ms/Kanal	100 ms/Kanal	Zeigt die Abtastperiode für den Kanal an.
Status aktiviert	Ja Nein	Ja	Aktiviert das Diagnosebyte der einzelnen Kanäle. Wenn der Status deaktiviert ist (Wert = Nein), enthält das Statusbyte `IBStatusIWx` keine relevanten Informationen.
Oberer Schwellenwert (nur mit PTC-Sonde verwendet)	100...10000	3100	Aktivierungsschwellenwert
Unterer Schwellenwert (nur mit PTC-Sonde verwendet)	100...10000	1500	Reaktivierungsschwellenwert

Die folgende Tabelle zeigt die möglichen Bereichswerte für den ausgewählten Thermoelement-Typ an:

Typ	Benutzerdefiniert	Bereich in Celsius	Bereich in Fahrenheit
Thermoelement K	-32768 bis 32767	-2000 bis 13000 (0,1 °C)	-3280 bis 23720 (0.1°F)
Thermoelement J		-2000 bis 10000 (0,1 °C)	-3280 bis 18320 (0.1°F)
Thermoelement R		0 bis 17600 (0,1 °C)	320 bis 32000 (0.1°F)
Thermoelement S		0 bis 17600 (0,1 °C)	320 bis 32000 (0.1°F)
Thermoelement B		0 bis 18200 (0,1 °C)	160 bis 16540 (0.2°F)
Thermoelement E		-2000 bis 8000 (0,1 °C)	-3280 bis 14720 (0.1°F)
Thermoelement T		-2000 bis 4000 (0,1 °C)	-3280 bis 7520 (0.1°F)
Thermoelement N		-2000 bis 13000 (0,1 °C)	-3280 bis 23720 (0.1°F)
Thermoelement C		0 bis 23150 (0,1 °C)	160 bis 20995 (0.2°F)
NTC-Thermistor		-900 bis 1500 (0,1 °C)	-1300 bis 3020 (0.1°F)
PTC-Thermistor		–	–

NTC-Thermistor

Die Temperatur (Tm) variiert im Verhältnis zum Widerstand (r) entsprechend der folgenden Gleichung:

Dabei gilt:

Tm = Von der Sonde gemessene Temperatur in Kelvin
r = Physikalischer Wert des Widerstands in Ohm
R = Referenzwiderstand in Ohm bei Temperatur T
T = Referenztemperatur in Kelvin
B = Empfindlichkeit der NTC-Sonde in Kelvin

R, T und B müssen größer oder gleich 1 sein.

HINWEIS: 25 °C = 77 °F = 298,15 K

PTC-Thermistor

Die folgende Tabelle beschreibt den gelesenen Wert gemäß dem Widerstand:

Widerstandswert	Gelesener Wert
Unter dem niedrigen Schwellwert	1
Zwischen Schwellenwerten	2
Über dem hohen Schwellwert	4

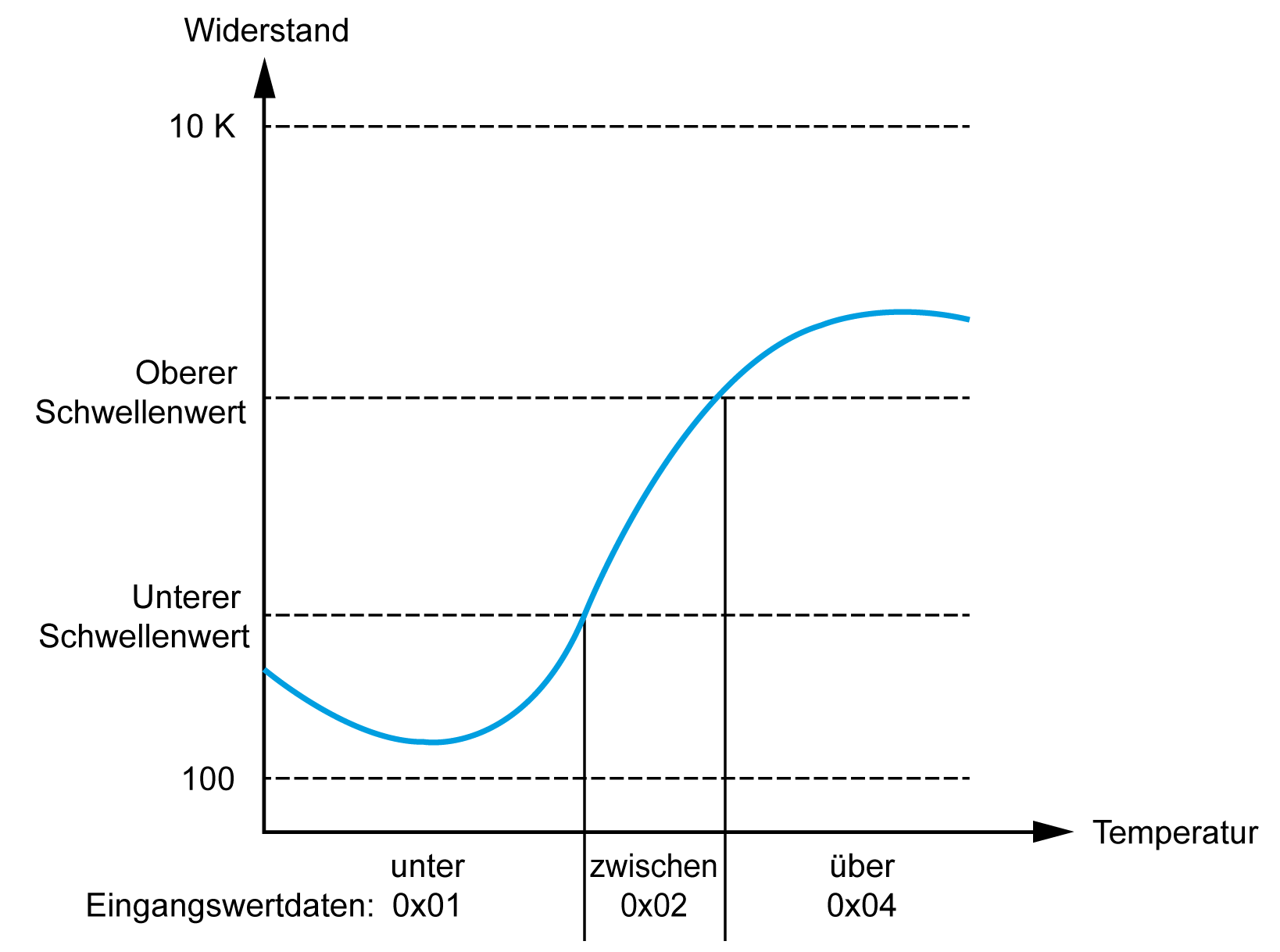

Die nachstehende Abbildung zeigt die Funktionsweise des Schwellenwerts:

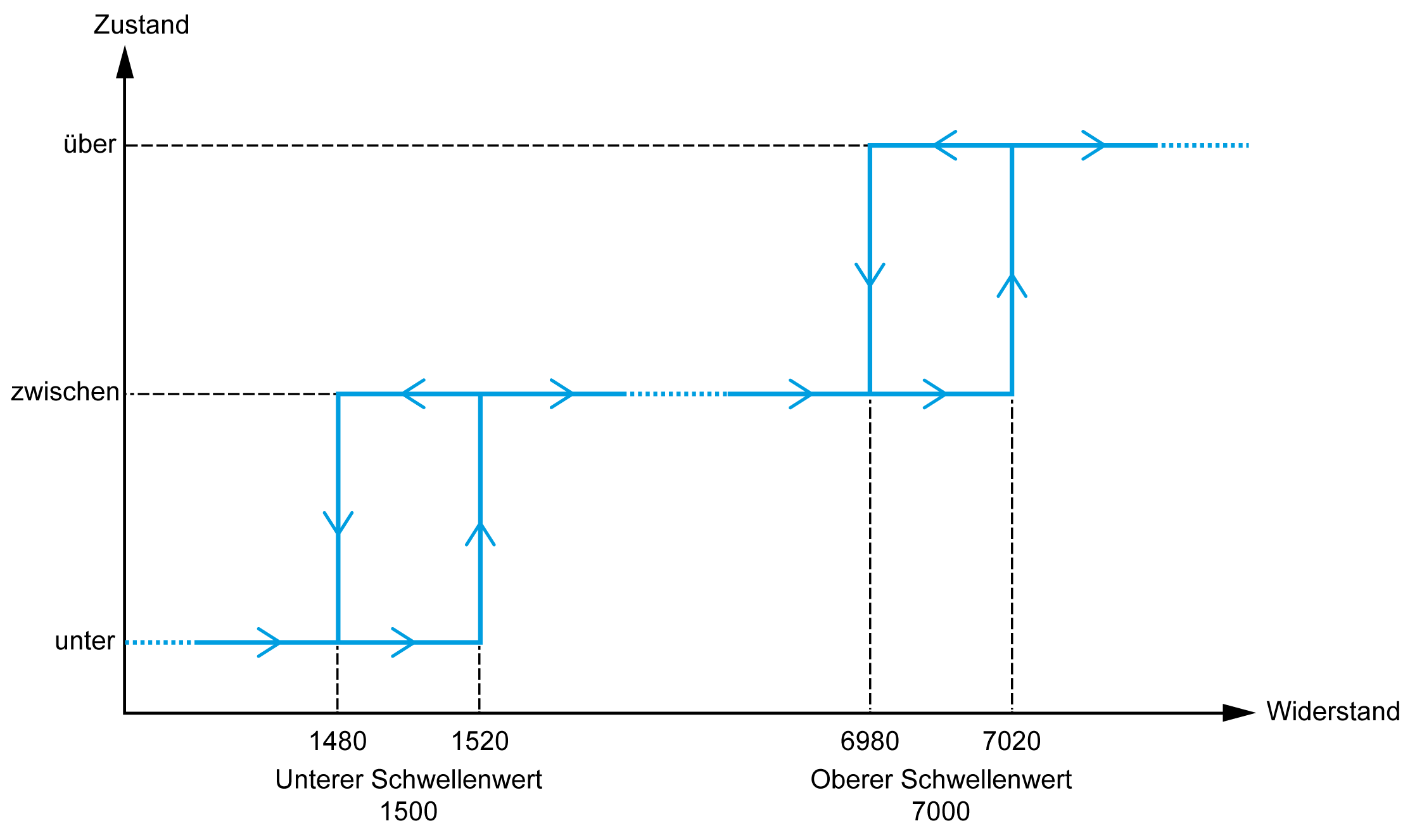

Die folgende Abbildung zeigt ein Beispiel für eine Hysteresekurve:

Ohmmeter

Die nachstehende Tabelle beschreibt die Mindest- und Höchstwerte:

Parameter	Wert
Minimum	100 Ω
Maximum	32 kΩ

Registerkarte „E/A-Abbild“

Auf der Registerkarte E/A-Abbild können Variablen definiert und benannt werden. Weiterhin sind auf dieser Registerkarte zusätzliche Informationen wie die topologische Adressierung enthalten.

Die folgende Tabelle enthält eine Beschreibung der Registerkarte E/A-Abbild:

Variable	Kanal	Typ	Beschreibung
Eingänge	IW0	INT	Aktueller Wert von Eingang 0
	IW1	INT	Aktueller Wert von Eingang 1
	IW2	INT	Aktueller Wert von Eingang 2
	IW3	INT	Aktueller Wert von Eingang 3
	IW4	INT	Aktueller Wert von Eingang 4
	IW5	INT	Aktueller Wert von Eingang 5
	IW6	INT	Aktueller Wert von Eingang 6
	IW7	INT	Aktueller Wert von Eingang 7
Diagnose	IBStatusIW0	BYTE	Status von Eingang 0
	IBStatusIW1	BYTE	Status von Eingang 1
	IBStatusIW2	BYTE	Status von Eingang 2
	IBStatusIW3	BYTE	Status von Eingang 3
	IBStatusIW4	BYTE	Status von Eingang 4
	IBStatusIW5	BYTE	Status von Eingang 5
	IBStatusIW6	BYTE	Status von Eingang 6
	IBStatusIW7	BYTE	Status von Eingang 7

Weitere allgemeine Beschreibungen finden Sie unter Beschreibung der Registerkarte „E/A-Abbild“.
