Zubehör für das TM5-System

Übersicht

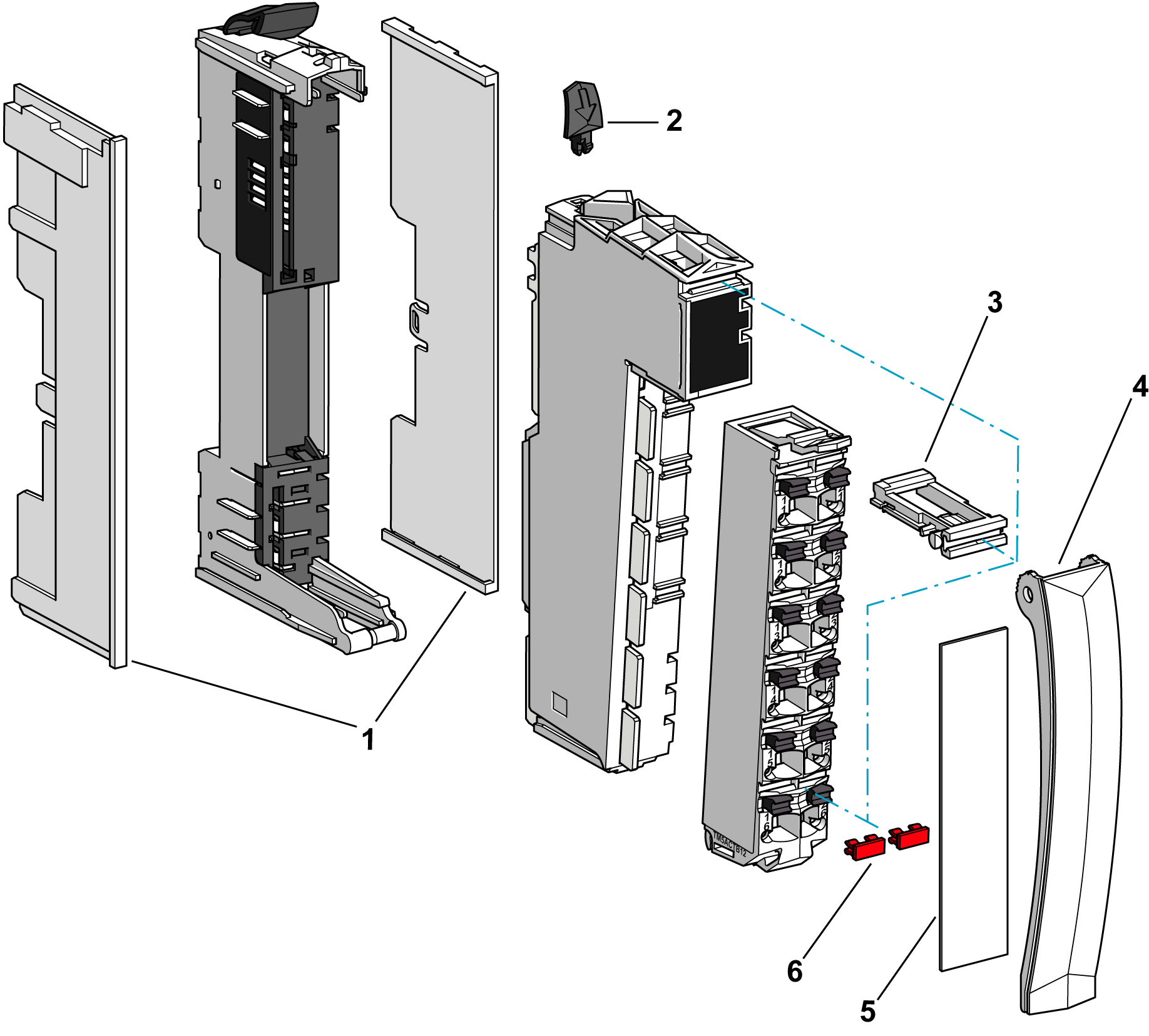

Das TM5-Zubehör beinhaltet Folgendes:

1 Linke und rechte Sicherungsbleche für Busbasis

2 Elektronikmodul Sicherungsklammer

3 Sicherungsklammer für Anschlussklemmen

4 Halter für Textabdeckung

5 Legendenstreifen

6 Etiketten

Sicherungblech für Busbasis

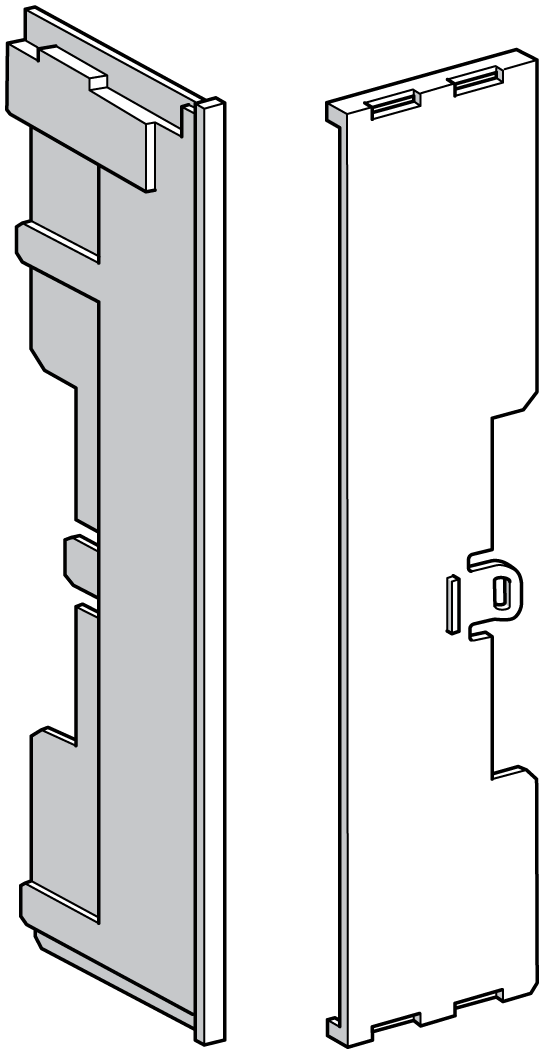

Das Sicherungsblech für die Busbasis schützt die freiliegenden TM5-Bus-Kontakte auf der rechten und/oder linken Seite der TM5-Systemkonfiguration.

Referenz	Beschreibung
TM5ACLPL10	10 linke Busbasis-Sicherungsbleche
TM5ACLPR10	10 rechte Busbasis-Sicherungsbleche

Die Sicherungsbleche für die Busbasis müssen verwendet werden, um eine Beschädigung der TM5-Installation durch elektrostatische Entladung zu verhindern.

HINWEIS
	ELEKTROSTATISCHE ENTLADUNG Bauen Sie das rechte Sicherungsblech für den Busgrundträger auf dem Scheibenelement einer Konfiguration rechts außen ein. Bauen Sie das linke Sicherungsblech für den Busgrundträger auf dem ersten Scheibenelement einer dezentralen Konfiguration ein. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Sicherungsklammer für Elektronikmodul

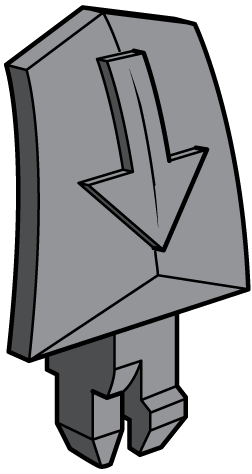

Durch die Sicherungsklammer wird das Elektronikmodul an der Busbasis befestigt.

Referenz	Beschreibung
TM5ACADL100	Sicherungsklammer (x100)

Sicherungsklammer für Anschlussklemmen

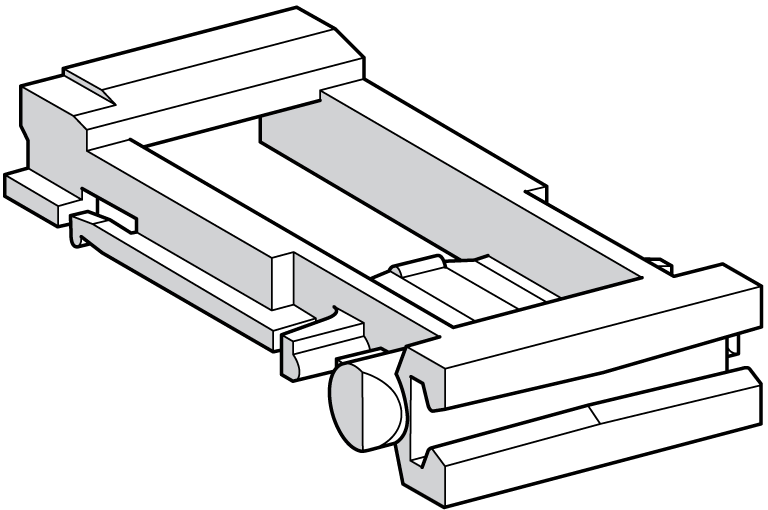

Mit der Sicherungsklammer für Anschlussklemmen wird die Klemmenleiste sicher am Elektronikmodul befestigt.

Referenz	Beschreibung
TM5ACTLC100	Sicherungsklammer für Anschlussklemmen (x100)

Etiketten und Etikettierungswerkzeug

Die Etiketten werden für Folgendes verwendet:

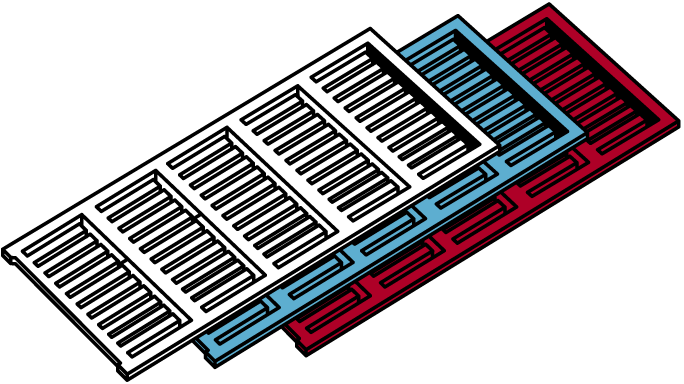

Die folgende Tabelle enthält die Bestellreferenzen der drei farbigen Etiketten:

Referenz	Beschreibung
TM5ACLITW1	Weiße Etiketten, für 16 Module
TM5ACLITR1	Rote Etiketten, für 16 Module
TM5ACLITB1	Blaue Etiketten, für 16 Module

Das folgende Etikettierungswerkzeug wird zum Anbringen der Etiketten und für das Codierungssystem zwischen den Steckverbindungen und den elektronischen Modulen benötigt:

Referenz	Beschreibung

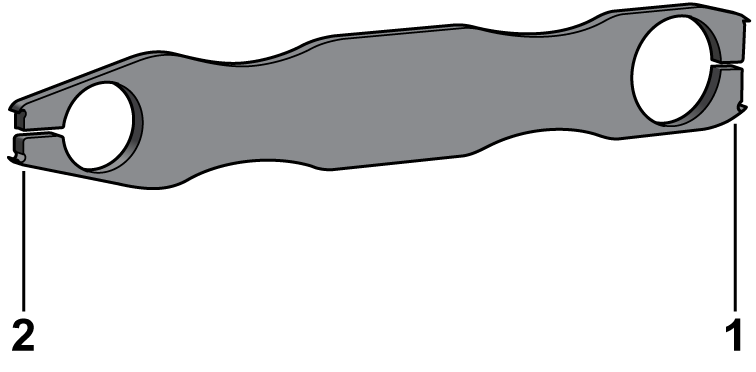

TM5ACLT1	Etikettierungswerkzeug für Etiketten 1 Schneide für doppelte Breite 2 Schneide für normale Breite

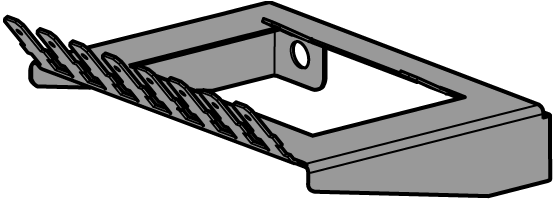

Abdeckungshalter für Text

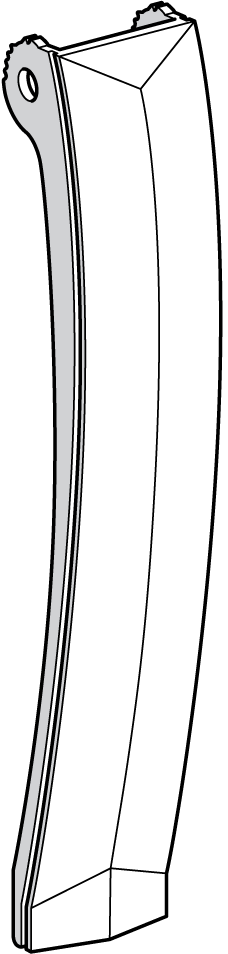

Neben den Etiketten ermöglicht der Abdeckungshalter eine Textbeschriftung. Der Abdeckungshalter für Text wird an der Sicherungsklammer der Anschlussklemmen befestigt.

Referenz	Beschreibung
TM5ACTCH100	Abdeckungshalter für Text (x100)
TM5ACTLS100	Legendenstreifen für den Abdeckungshalter (x100)

TM5-Erweiterungsbuskabel

Das TM5-Erweiterungsbuskabel wird zwischen Sender- und Empfängermodulen für den TM5-Datenbus verwendet.

Referenz	Beschreibung
TCSXCNNXNX100	Expansion bus-Kabel 100 m (328 ft)

Informationen zu den Anschlüssen finden Sie unter Modicon TM5 Sender- und Empfängermodule Hardwarehandbuch.

TM2XMTGB-Erdungsplatte

Die TM2XMTGB-Erdungsplatte ist ein Zubehör, das bei der Installation des s in der TM5-ErdungsphaseTM5-System verwendet wird.

Referenz	Beschreibung
TM2XMTGB	Erdungsplatte

WARNUNG
