Beschriftung des TM5-Systems
Einführung

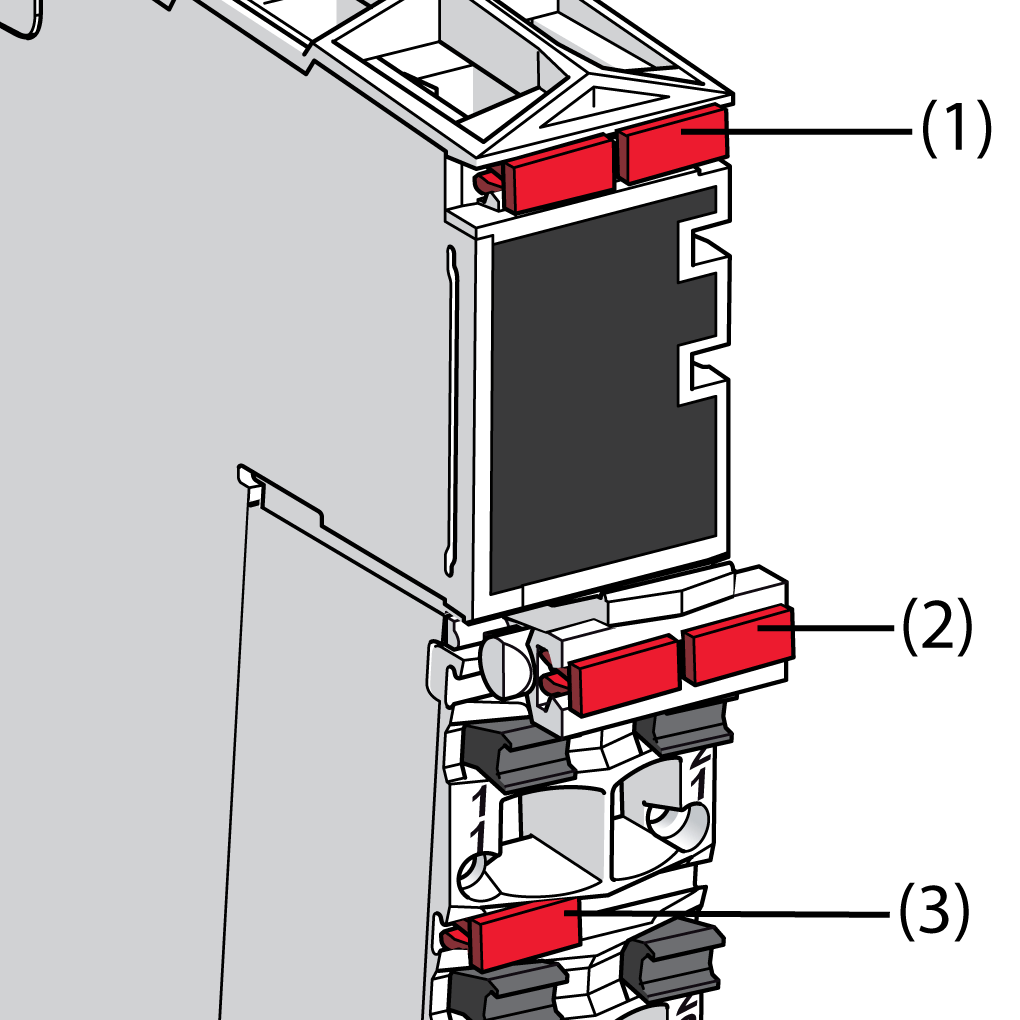

In diesem Abschnitt wird Folgendes beschrieben:
1 Das Elektronikmodul
2 Die Sicherungsklammer der Klemmenleiste
3 Die Steckverbinder der Klemmenleiste
|
Schneide für normale Breite |

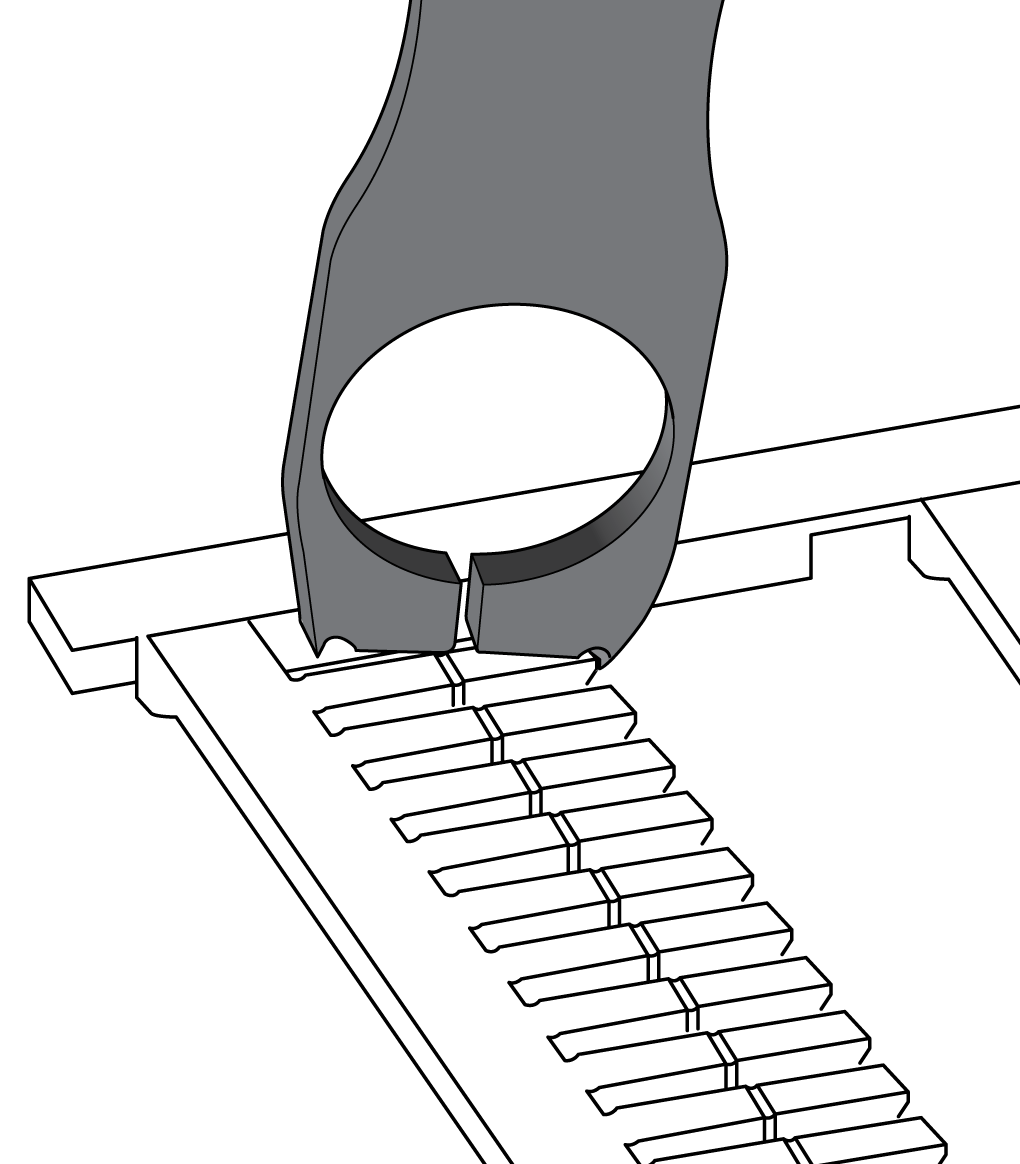

Schneide für doppelte Breite |
|---|---|
|
|
Beschriftung der Steckverbinder der Klemmenleiste
Sie können die Steckverbinder der Klemmenleiste sowie die Sicherungsklammer der Klemmenleiste selbst beschriften.
In der folgenden Tabelle wird beschrieben, wie die Klemmen der Klemmenleiste beschriftet werden.
|
Schritt |
Aktion |
|
|---|---|---|
|
1 |

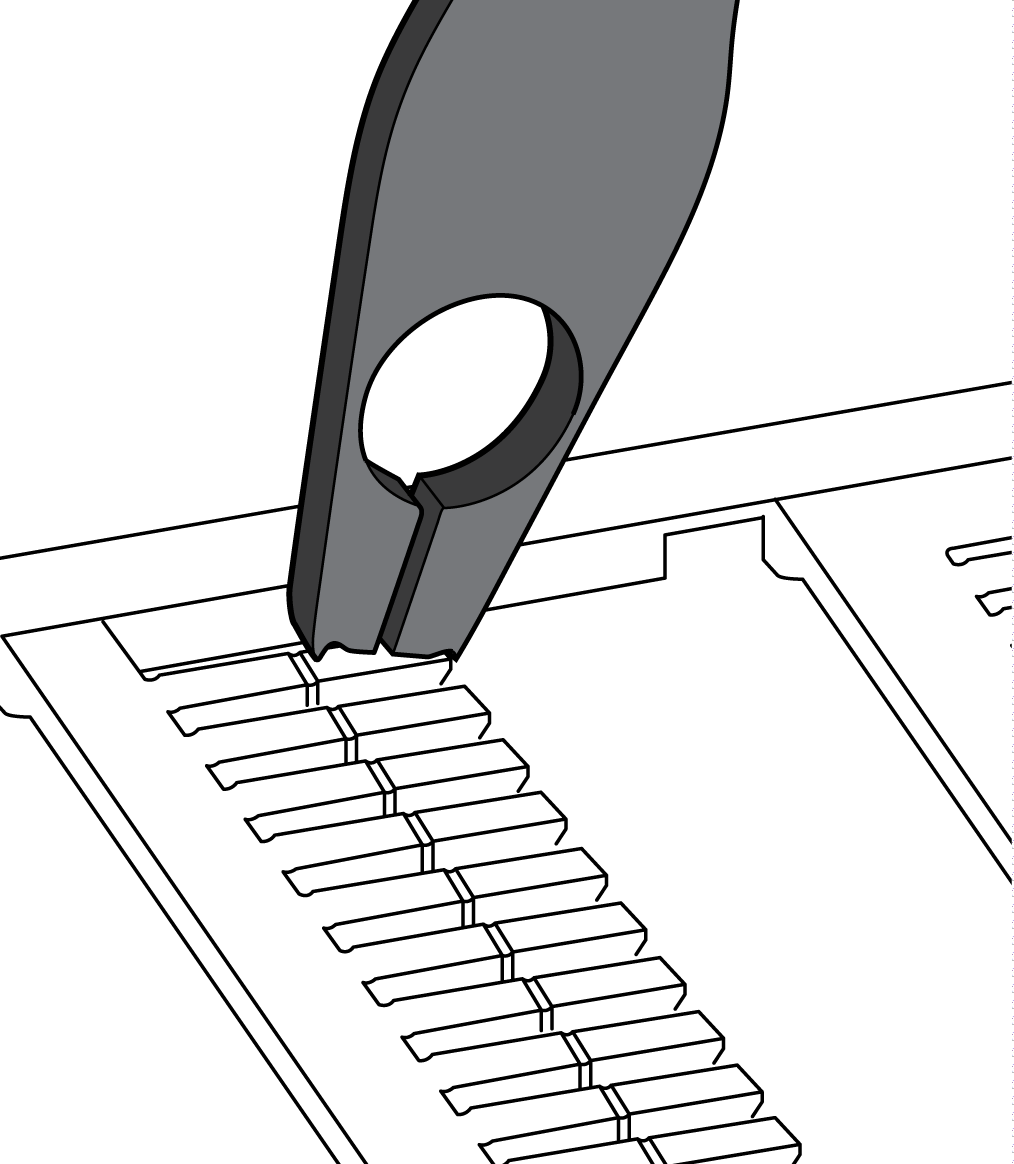

Greifen Sie das gewünschte Etikett mit der Schneide für normale Breite des Etikettierungswerkzeugs. |
|
|
2 |

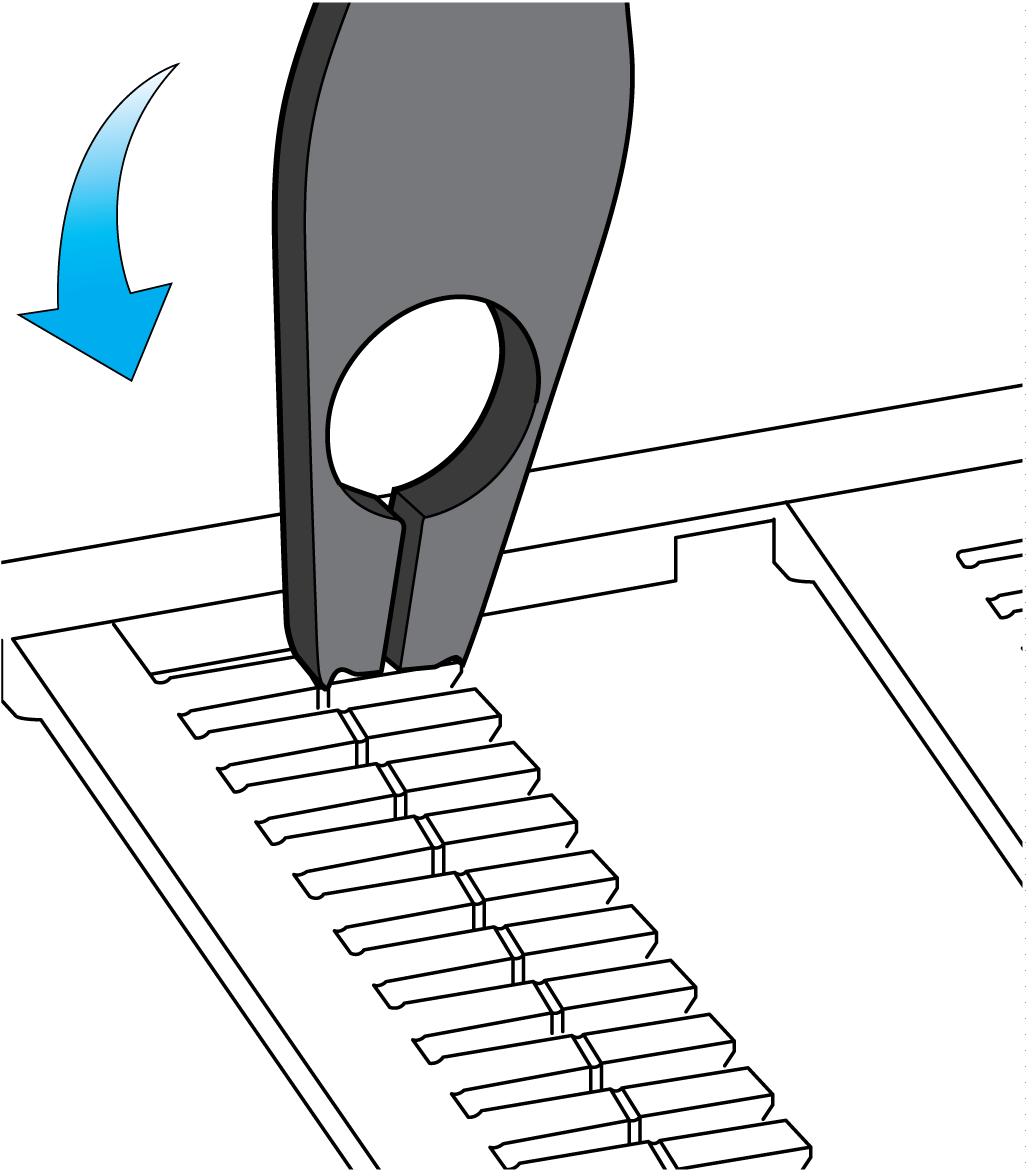

Drücken Sie das Etikettierungswerkzeug nach unten, um das Etikett zu trennen. |
|
|
3 |
Zentrieren Sie das Etikett über dem Steckplatz an der Klemmenleiste. |
|
|
4 |

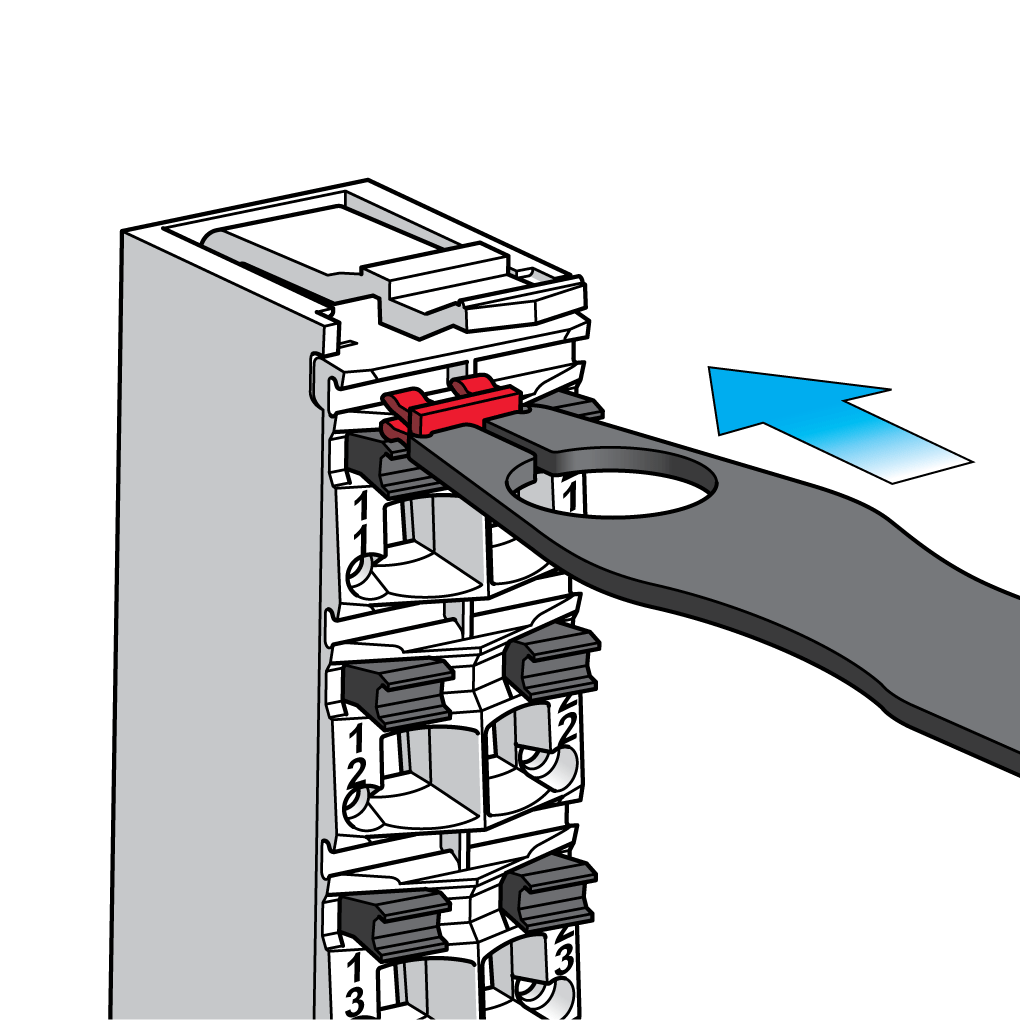

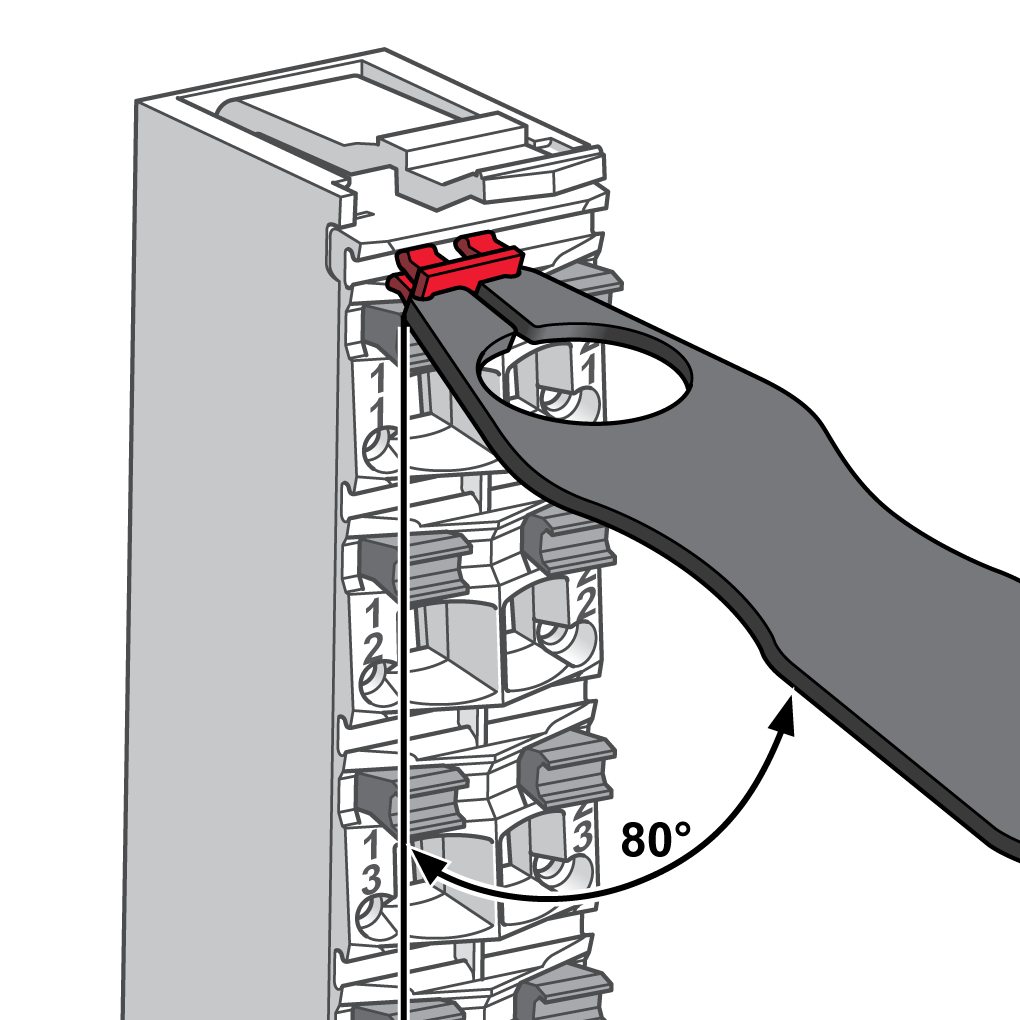

Halten Sie das Etikettierungswerkzeug ungefähr in einem 80-Grad-Winkel zur Klemmenleiste. |
|
|
5 |

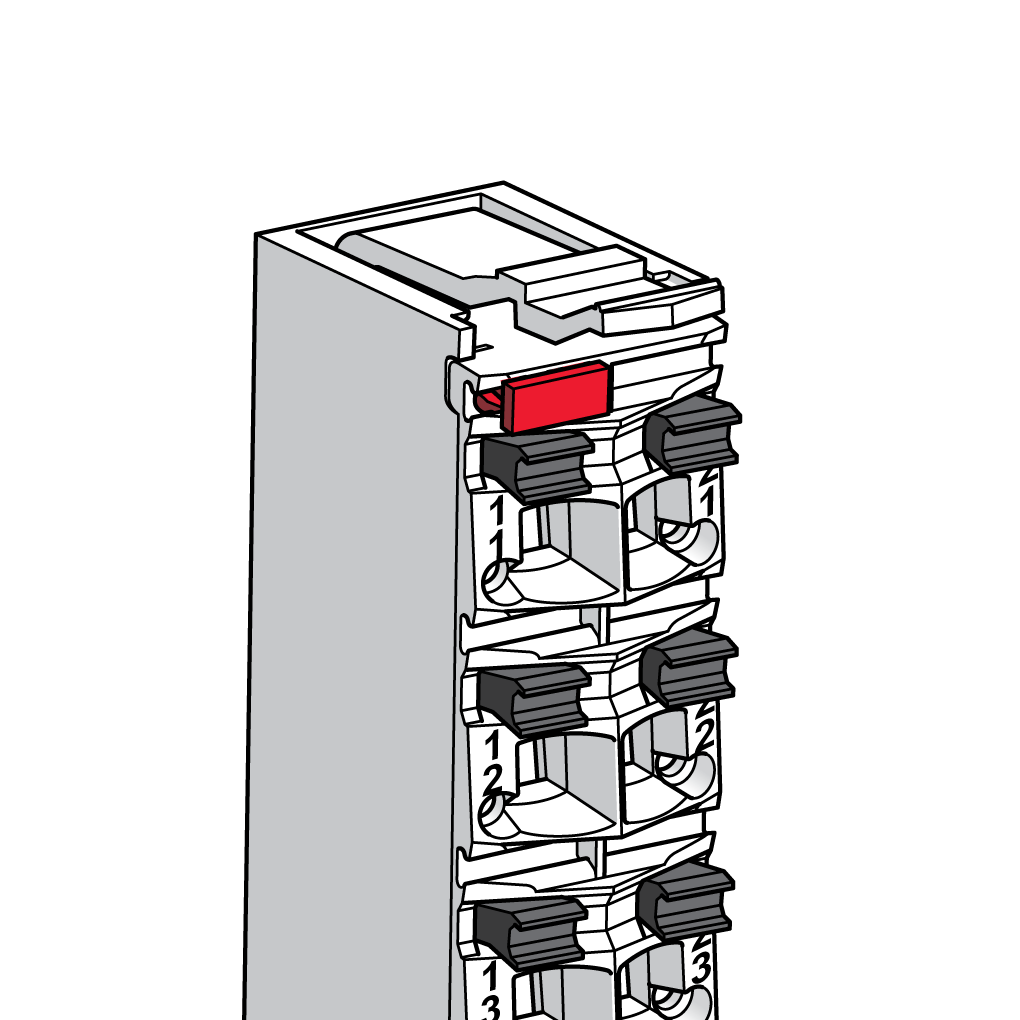

Drücken Sie die Haltefüße des Etiketts mithilfe des Etikettierungswerkzeugs in den Steckplatz. Ergebnis: Eingeführtes Etikett. |
|

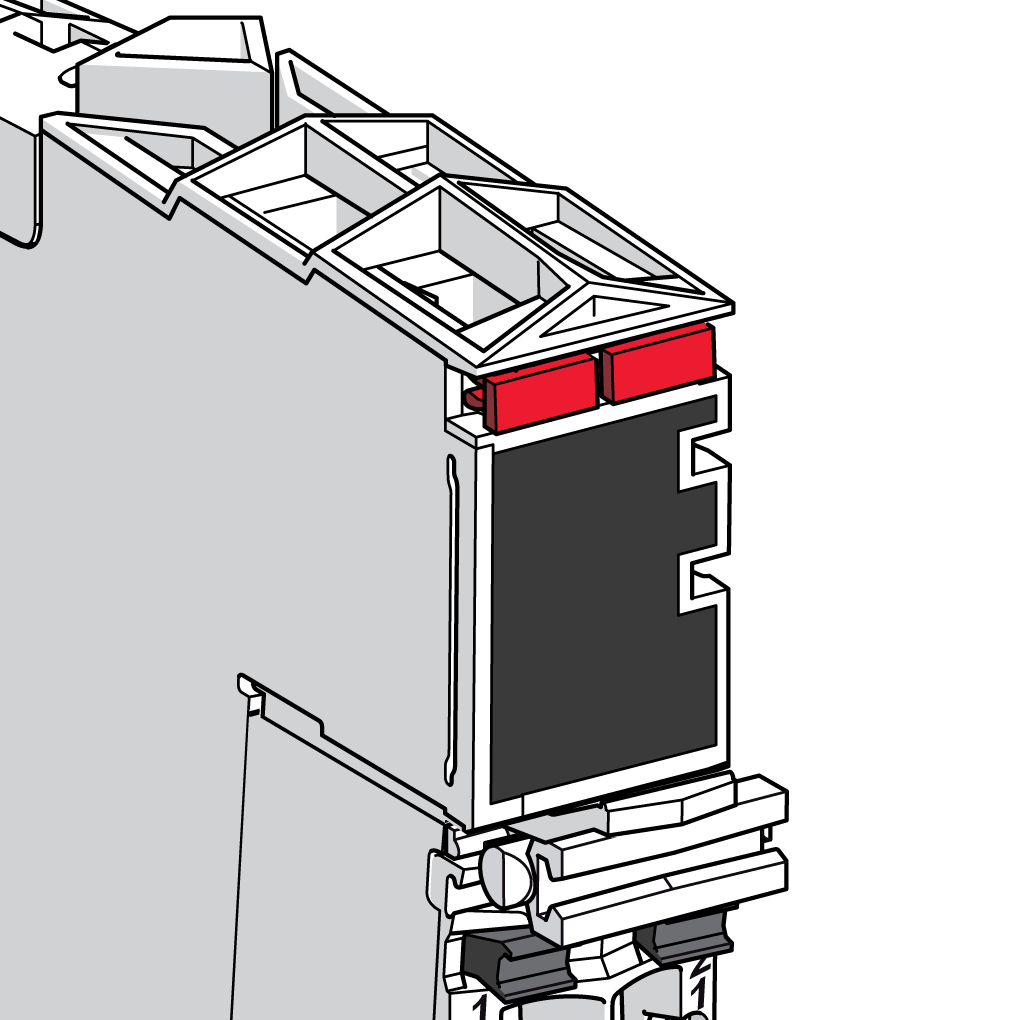

Beschriftung der Sicherungsklammer für Anschlussklemmen
Um die Klemmenleiste selbst zu beschriften, führen Sie ein oder zwei Etiketten in die Sicherungsklammer der Anschlussklemmen ein. Folgen Sie dazu dem oben beschriebenen Verfahren.

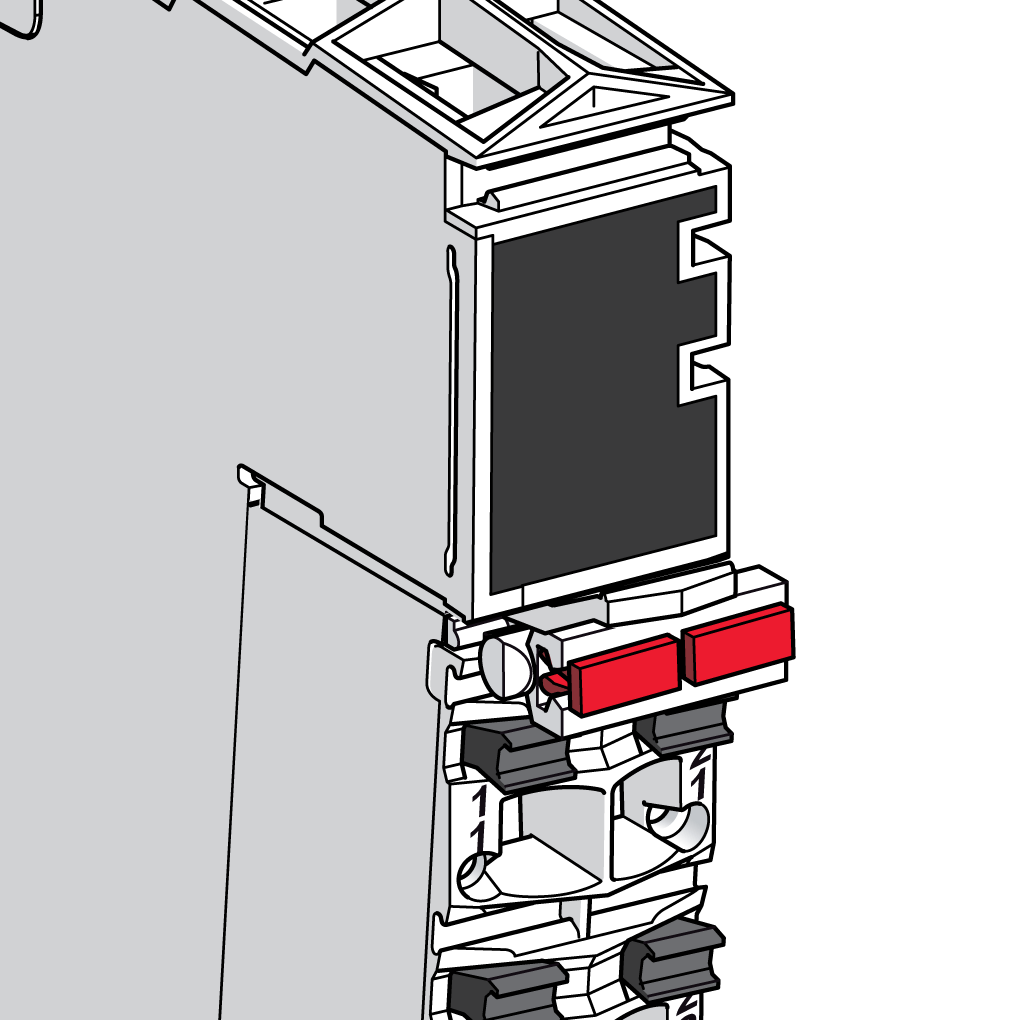

Die folgende Abbildung zeigt die beschriftete Sicherungsklammer der Anschlussklemme:
