TM5SDO2TAFS-Verdrahtung

Anschlussbelegung / Anschlussbeispiel

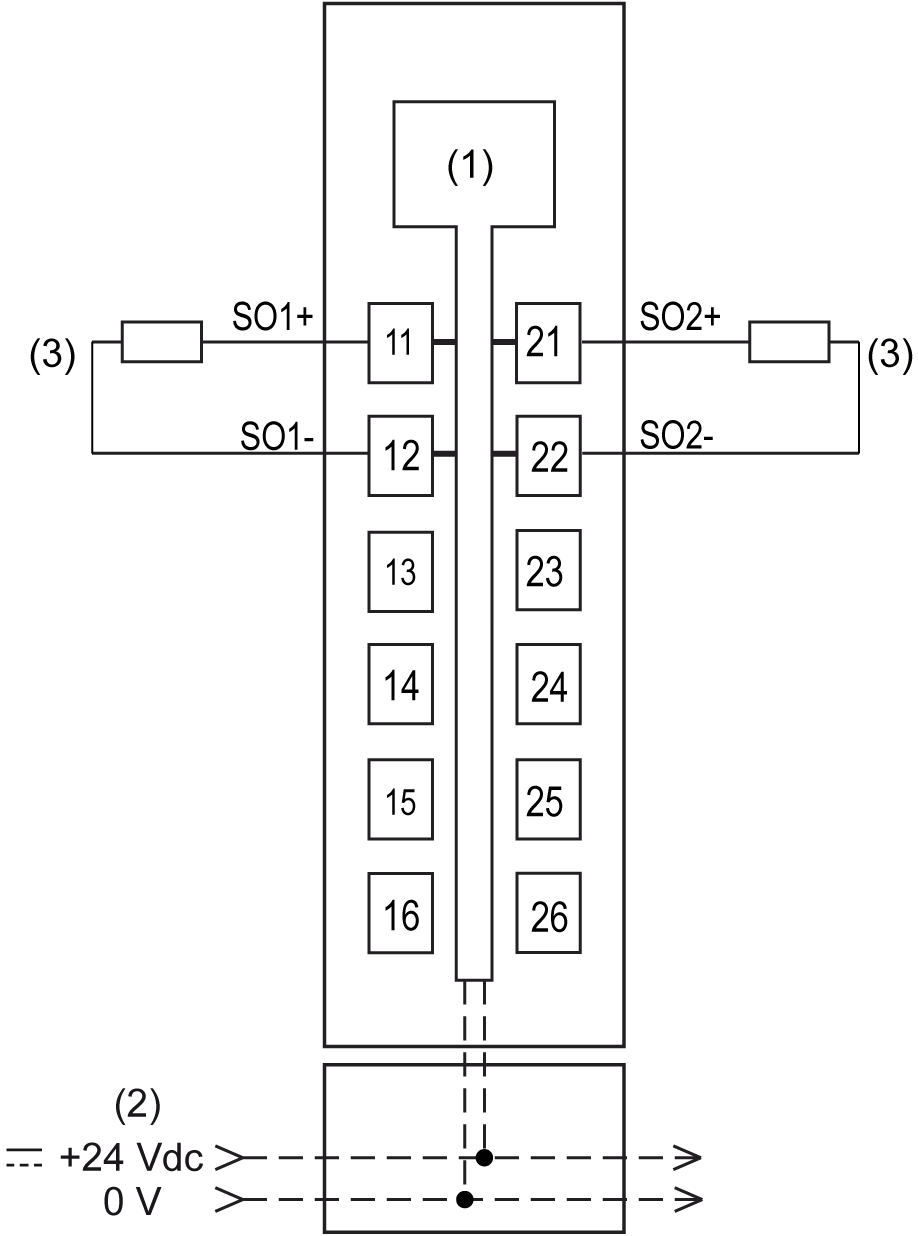

Die nachstehende Abbildung zeigt ein Anschlussbeispiel für TM5SDO2TAFS:

1 Interne Elektronik

2 24-VDC-E/A-Leistungssegment, integriert in die Buseinheiten

3 Aktor 24 VDC

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Unzulässige Verdrahtung eines Aktors

HINWEIS: Beachten Sie die Informationen unter Ungültiger Anschluss eines Aktors.
