TM5SDO4TFS-Verdrahtung

Anschlussbelegung / Anschlussbeispiel

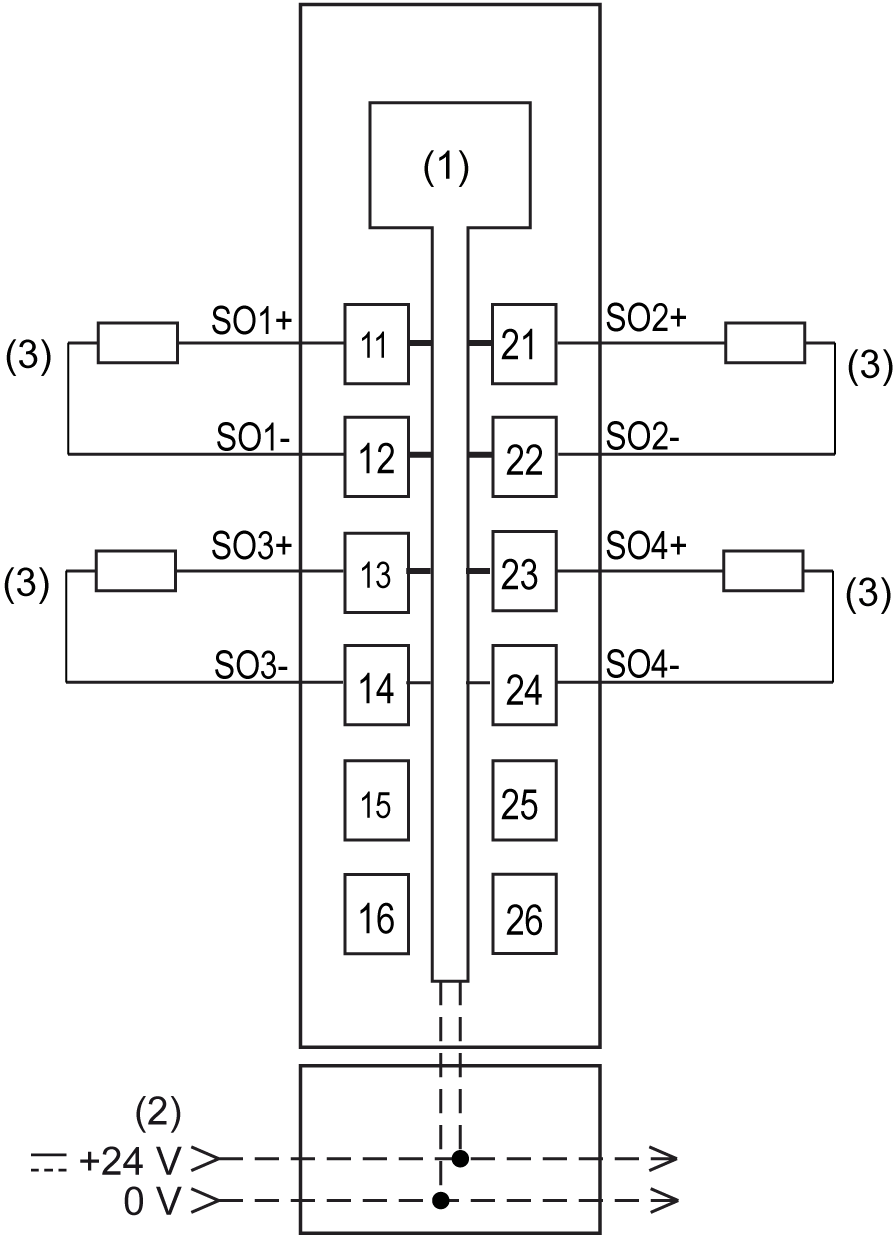

Die nachstehende Abbildung zeigt ein Anschlussbeispiel für TM5SDO4TFS:

1 Interne Elektronik

2 24-VDC-E/A-Leistungssegment, integriert in die Buseinheiten

3 Aktor 24 VDC

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
Verwenden Sie das Sensoren- und Aktorennetzteil ausschließlich zur Stromversorgung der an das Modul angeschlossenen Sensoren oder Aktoren.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Unzulässige Verdrahtung eines Aktors

HINWEIS: Beachten Sie die Informationen unter Ungültiger Anschluss eines Aktors.
