Descripción general
El comando está disponible si se ha seleccionado un nodo de controlador en el árbol . Ejecute el comando para añadir un nodo debajo del nodo del controlador seleccionado.
Al hacer doble clic en el nodo se abre el editor de que muestra los datos de varios registros de EcoStruxure Machine Expert. Permite ver, supervisar y entender el estado general del sistema y analizar las posibles repercusiones de varios eventos de los componentes del sistema.
El registro global muestra datos de los registros siguientes:
-
Registro de aplicaciones
-
Registro de CoDeSys
-
Registro de la unidad
-
Registro de mensajes
-
Safe logger
El editor de proporciona las funciones siguientes:
-
Visualizar mensajes de varios registros con información adicional (como marca de hora, categoría, origen).
-
Filtrar mensajes.
-
Exportar e importar datos a archivos XML o desde estos archivos.

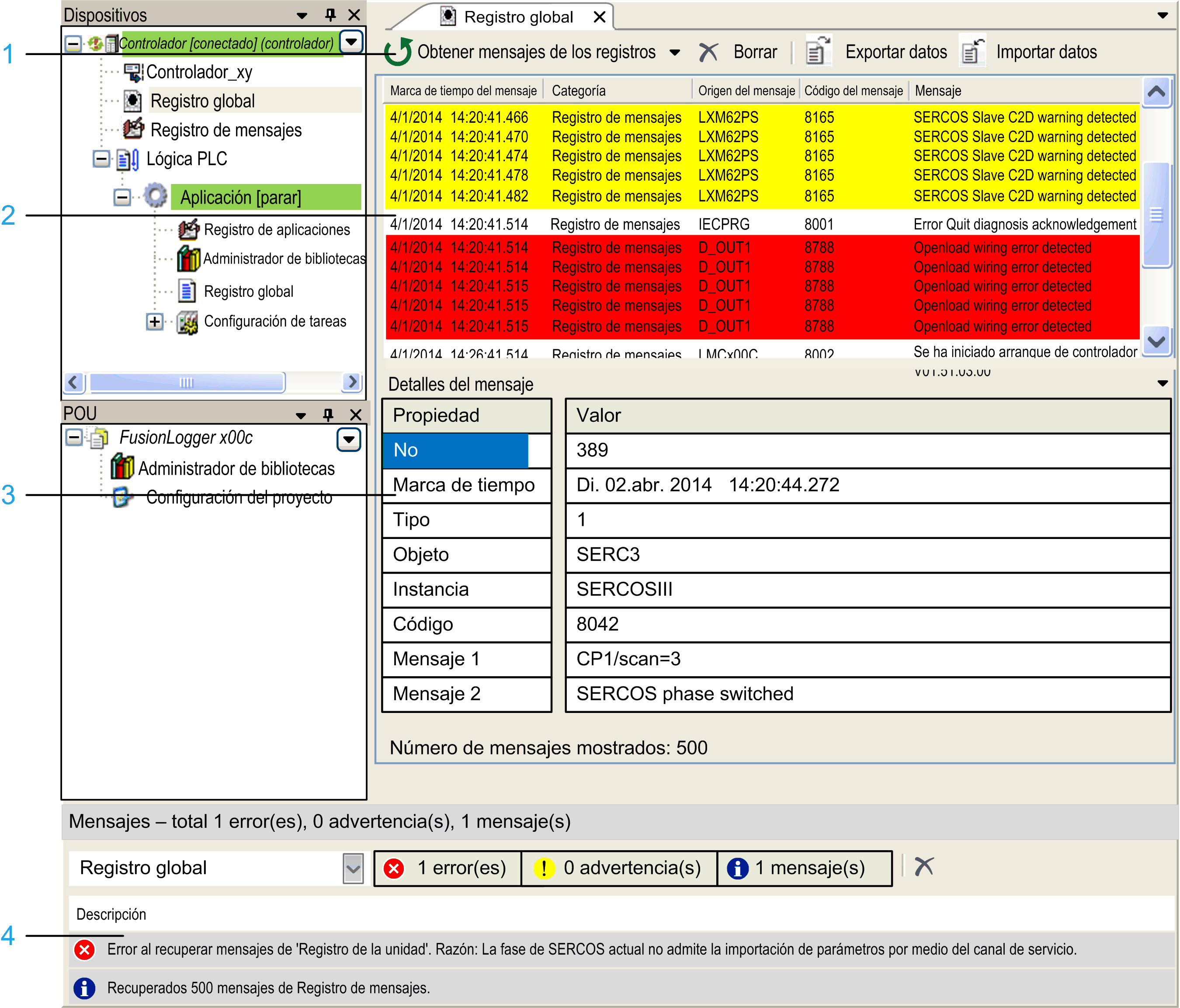

Editor de
El editor de consta de las partes siguientes:
1 Barra de herramientas
2 Lista de mensajes de registro
3 Detalles de mensajes de registro
4 Vista Mensajes
Barra de herramientas de
La barra de herramientas de proporciona los botones siguientes:
|
Botón |
Descripción |
|---|---|
|
|
Haga clic en el botón para cargar los mensajes de los registros admitidos y seleccionados. Haga clic en la flecha a la derecha de este botón para abrir la lista de orígenes de registro disponibles. Cuando se abre el editor de por primera vez, la lista de mensajes de registro está vacía. Haga clic en la flecha a la derecha de este botón para abrir la lista de orígenes de registro disponibles y seleccione aquellos cuyos datos desee recuperar. Una vez seleccionados, el intentará recuperar datos de los registros seleccionados. |
|
|
Borra la lista de mensajes del registro. |
|
|
Abre un cuadro de diálogo para guardar los mensajes del en un archivo XML. También se aplica a los mensajes que se filtran. |
|
|
Abre un cuadro de diálogo Windows para importar mensajes de un archivo XML que se había exportado anteriormente del . La importación de datos sobrescribe el contenido del . |
Lista de mensajes de registro
La lista de mensajes de registro muestra información para cada mensaje.
|
Información |
Descripción |
|---|---|
|
|
Marca de hora creada mediante el registro al recuperar el mensaje. La marca de hora tiene el formato MM/DD/AAAA HH:MM:SS.mmm. |
|
|
Identifica el registro y los adaptadores de registro del mensaje. Un registro puede tener varios adaptadores de registro. El registro de la unidad, por ejemplo, tiene un adaptador de registro para cada unidad. |
|
|
Origen del mensaje de registro en el registro. Un registro puede tener diferentes submódulos que creen mensajes de registro (por ejemplo, nodos relacionados con la seguridad distintos en el Safe Logger). En este campo se muestra el nombre original del origen. |
|
|
El código de mensaje exclusivo de cada registro (a excepción del registro de CoDeSys). |
|
|
Texto de mensaje original recuperado del registro. |
|
|
El número total de mensajes que se visualizan en la lista de mensajes de registro (se muestran en la parte inferior de la lista de mensajes de registro). |
Definición de colores para las líneas resaltadas en la lista de mensajes de registro:
|
Color |
Descripción |
|---|---|
|
Blanco |
Indica un mensaje de información. |
|
Amarillo |
Indica un mensaje de advertencia. |
|
Rojo |
Indica un mensaje de alerta. |
|
Gris |
Indica un mensaje de información seleccionado. |
|
Naranja |
Indica un mensaje de advertencia seleccionado. |
|
Rojo oscuro |
Indica un mensaje de alerta seleccionado. |
Cada registro tiene diferentes niveles para clasificar los mensajes en función de la gravedad. El asigna los niveles diferentes a tres categorías para proporcionar información coherente.
La tabla siguiente representa la asignación de los niveles de registro diferentes a tres categorías del :
|
|
Registro de aplicaciones |
Registro de CoDeSys |
Registro de la unidad |
Registro de mensajes |
Safe logger |
|---|---|---|---|---|---|
|
Información |
Tipo 1 |
Información |
Clase de diagnóstico 1 |
Ninguna Información |
Nothing Usuario Acción Externa Evento Estado del mensaje Mensaje de depuración |
|
Advertencia |
Tipo 2 |
Advertencias |
Clase de diagnóstico 2 |
Advertencia |
Advertencia |
|
Alert |
Tipo 3 |
Errores Excepciones |
Clase de diagnóstico 3 |
Error |
Excepción Crítico Excepción Mensaje de emergencia |
de registro
La sección muestra información específica del registro adicional sobre el mensaje seleccionado en la lista de mensajes de registro. El contenido varía en función del origen de registro del mensaje.
La sección se puede ocultar/mostrar con el icono .
Vista
La categoría de la vista proporciona información sobre el progreso, por ejemplo, el número de mensajes recuperados por registro o los errores detectados al recuperar datos.
