Conexiones eléctricas y dimensiones

Conector RJ45: entrada del adaptador del encoder de 5 V

El conector RJ45 se conecta a la conexión CN7/CN9 del accionamiento. La asignación de pines del conector RJ45 es idéntica a la asignación de pines de la conexión CN7/CN9 del accionamiento.

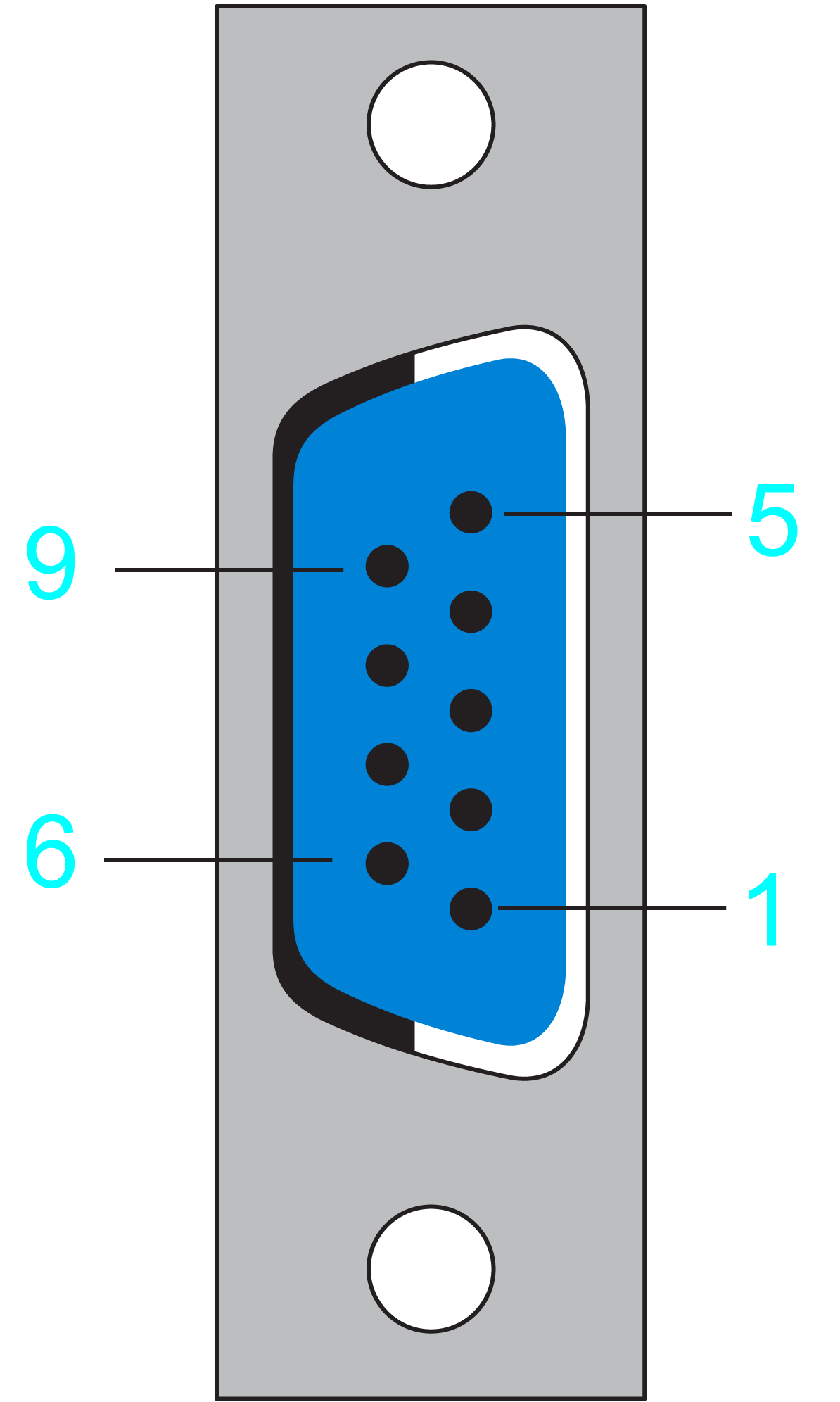

Conector D-Sub hembra de 9 pines: salida del adaptador del encoder de 5 V

El conector D-Sub hembra de 9 pines se conecta al conector D-Sub macho de 9 pines del cable del encoder (cableado por el usuario).

Pin	Designación	Descripción	Ámbito
1	SIN	Señal de seno positiva	1 V_pp ±0,1 V
2	Ref_Sin	Señal de seno negativa	Desequilibro 2,5 ±0,3 V
3	COS	Señal de coseno positiva	1 V_pp ±0,1 V
4	Ref_Cos	Señal de coseno negativa	Desequilibro 2,5 ±0,3 V
5	RS485+	Señal de RS-485 positiva	–
6	P5V	Tensión de alimentación del encoder de 5 V	5 V ±1 %/I_{sal_máx} = 250 mA
7	P10V	Tensión de alimentación del encoder de 10 V	10 V ±5%/I_{sal_máx} = 125 mA
8	RS485-	Señal de RS-485 negativa	–
9	GND	Retorno del encoder	0 V

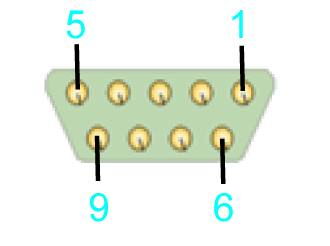

Conector D-Sub macho de 9 pines: cable del encoder (instalado por el cliente)

Vista del contacto

Vista de soldadura

Pin	Designación	Descripción	Ámbito
1	SIN	Señal de seno positiva	1 V_pp ±0,1 V
2	Ref_Sin	Señal de seno negativa	Desequilibro 2,5 ±0,3 V
3	COS	Señal de coseno positiva	1 V_pp ±0,1 V
4	Ref_Cos	Señal de coseno negativa	Desequilibro 2,5 ±0,3 V
5	N.C.	Reservado	–
6	P5V	Tensión de alimentación del encoder de 5 V	5 V ±1 %/I_{sal_máx} = 250 mA
7	P10V	Tensión de alimentación del encoder de 10 V	10 V ±5%/I_{sal_máx} = 125 mA
8	N.C.	Reservado	–
9	GND	Retorno del encoder	0 V

Conexiones eléctricas y dimensiones

Conector RJ45: entrada del adaptador del encoder de 5 V

Conector D-Sub hembra de 9 pines: salida del adaptador del encoder de 5 V

Conector D-Sub macho de 9 pines: cable del encoder (instalado por el cliente)

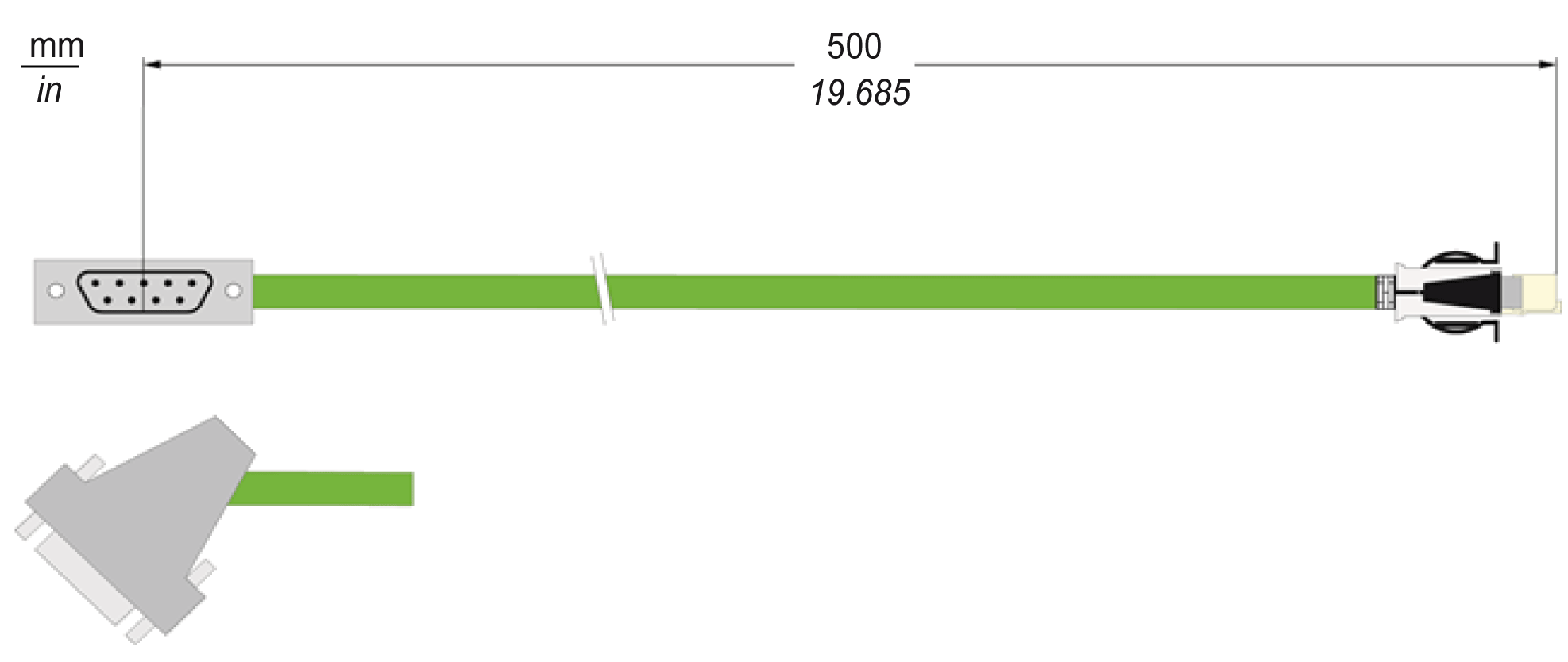

Dimensiones
