Entradas digitales

Descripción general

El Modicon M241 Logic Controller tiene entradas digitales incrustadas:

Referencia	Número total de entradas digitales	Entradas rápidas que pueden utilizarse como entradas HSC de 200 kHz	Número total de entradas normales	Entradas normales que pueden utilizarse como entradas HSC de 1 kHz
TM241C••24R TM241C••24T TM241C••24U	14	8	6	6
TM241C•40R TM241C•40T TM241C•40U	24	8	16	8

Referencia

Número total de entradas digitales

Entradas rápidas que pueden utilizarse como entradas HSC de 200 kHz

Número total de entradas normales

Entradas normales que pueden utilizarse como entradas HSC de 1 kHz

TM241C••24R

TM241C••24T

TM241C••24U

14

8

6

TM241C•40R

TM241C•40T

TM241C•40U

24

8

16

8

Para obtener más información, consulte Gestión de entradas.

PELIGRO
	PELIGRO DE INCENDIO Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F). Para los conductores comunes del cableado de salidas de relé (7 A) o el cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de al menos 80 °C (176 °F). Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

PELIGRO DE INCENDIO

Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación.
Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F).
Para los conductores comunes del cableado de salidas de relé (7 A) o el cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de al menos 80 °C (176 °F).

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Indicadores LED de estado de entradas digitales

En la siguiente figura se muestran los indicadores LED de estado para el controlador TM241C••24• (los controladores TM241C•40• son similares con 40 LED):

Indicador LED	Color	Estado	Descripción
De 0 a 13	Verde	Encendido	El canal de entrada está activado.
De 0 a 13	Verde	Apagado	El canal de entrada está desactivado.

Características de entradas normales

En la tabla siguiente se describen las características del M241 Logic Controller con entradas normales:

Característica		Valores
Característica		TM241C••24•	TM241C•40•
Número de entradas normales		6 entradas (de I8 a I13)	16 entradas (de I8 a I23)
Número de grupos de canales		1 línea común para I8 a I13	1 línea común para I8 a I23
Tipo de entrada		Tipo 1 (IEC 61131-2, edición 3)
Tipo de lógica		Común positivo/Común negativo
Rango de tensión de entrada		24 V CC
Tensión de entrada nominal		De 0 a 28,8 V CC
Corriente de entrada nominal		5 mA	7 mA
Impedancia de entrada		4,7 kΩ
Valores límite de entrada	Tensión en estado 1	> 15 V CC (de 15 a 28,8 V CC)
	Tensión en estado 0	< 5 V CC (de 0 a 5 V CC)
	Corriente en estado 1	> 2,5 mA
	Corriente en estado 0	< 1,0 mA
Descenso		Sin descenso
Tiempo de encendido		50 µs + valor del filtro¹
Tiempo de apagado		50 µs + valor del filtro¹
Aislamiento	Entre entrada y lógica interna	500 V CA
Aislamiento	Entre los terminales de entrada	Sin aislamiento
Tipo de conexión		Bloque de terminales de tornillo extraíble
Durabilidad de conexiones y desconexiones del conector		Más de 100 veces
Cable	Tipo	No blindado
Cable	Longitud	50 m (164 pies) máximo
¹ Para obtener más información, consulte Principio de filtro integrador

Características de entradas rápidas

En la tabla siguiente se describen las características del M241 Logic Controller con entradas rápidas:

Característica		Valor
Número de entradas de transistor rápidas		8 entradas (de I0 a I7)
Número de grupos de canales		1 línea común para I0 a I3 1 línea común para I4 a I7
Tipo de entrada		Tipo 1 (IEC 61131-2, edición 3)
Tipo de lógica		Común positivo/común negativo
Tensión de entrada nominal		24 V CC
Rango de tensión de entrada		De 0 a 28,8 V CC
Corriente de entrada nominal		10,7 mA
Impedancia de entrada		2,81 kΩ
Valores límite de entrada	Tensión en estado 1	> 15 V CC (de 15 a 28,8 V CC)
	Tensión en estado 0	< 5 V CC (de 0 a 5 V CC)
	Corriente en estado 1	> 5 mA
	Corriente en estado 0	< 1,5 mA
Descenso		Sin descenso
Tiempo de encendido		2 µs + valor del filtro¹
Tiempo de apagado		2 µs + valor del filtro¹
Frecuencia máxima del HSC	Fase A/B	100 kHz
	Pulso/Dirección	200 kHz
	Monofásica	200 kHz
Modalidad de funcionamiento admitida del HSC		Contador de fase A/B Contador de pulso/dirección Contador monofásico/bifásico
Aislamiento	Entre entrada y lógica interna	500 V CA
Aislamiento	Entre los terminales de entrada	No aislado
Tipo de conexión		Bloque de terminales de tornillo extraíble
Durabilidad de conexiones y desconexiones del conector		Más de 100 veces
Cable	Tipo	Blindado, incluida la fuente de alimentación de 24 V CC
Cable	Longitud	10 m (32,8 pies) máximo

¹ Para obtener más información, consulte Principio de filtro integrador

Eliminación del bloque de terminales

Consulte Eliminación del bloque de terminales.

Diagramas de cableado TM241C••24R

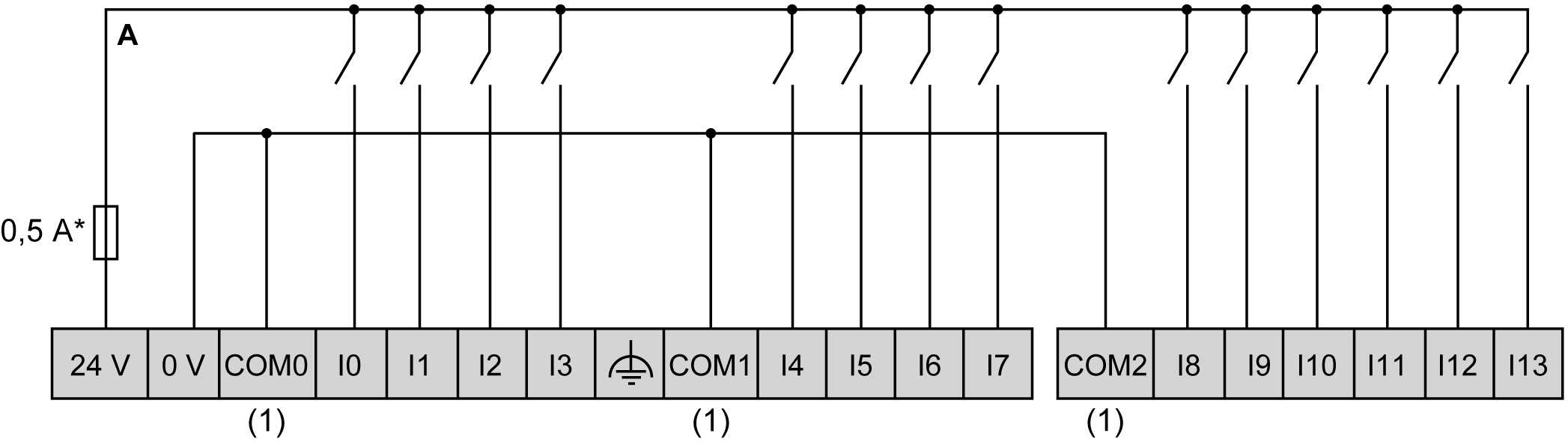

En la siguiente figura se muestra el cableado de común positivo (lógica positiva) de las entradas digitales del controlador:

* Fusible tipo T

(1) Los terminales COM0, COM1 y COM2 no están conectados internamente.

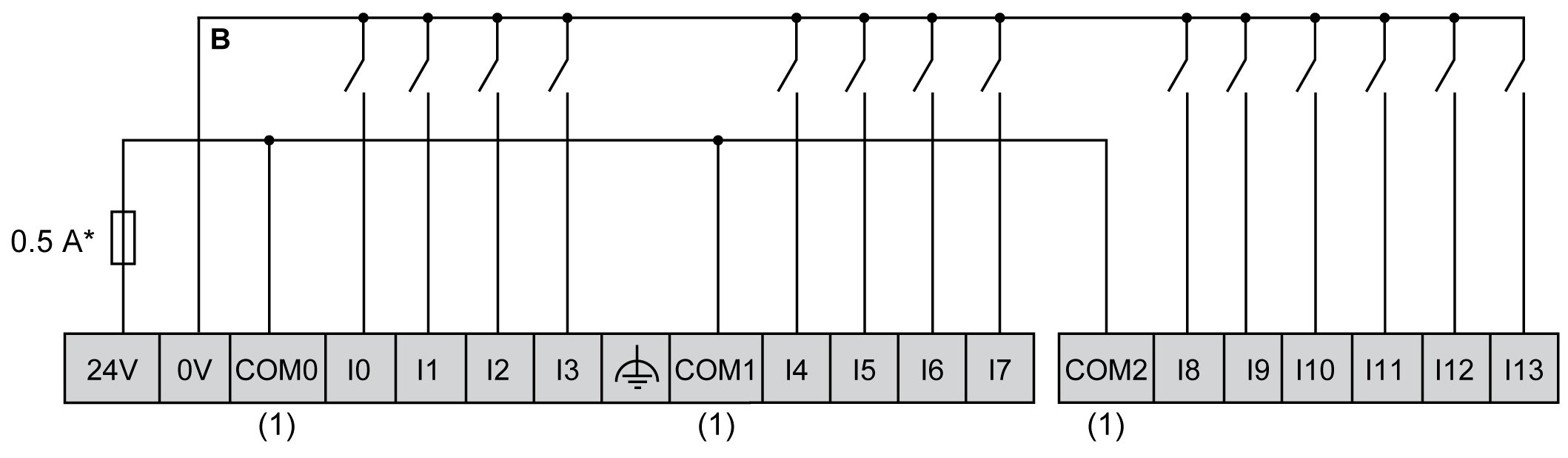

En la siguiente figura se muestra el cableado de común negativo (lógica negativa) de las entradas digitales del controlador:

* Fusible tipo T

(1) Los terminales COM0, COM1 y COM2 no están conectados internamente.

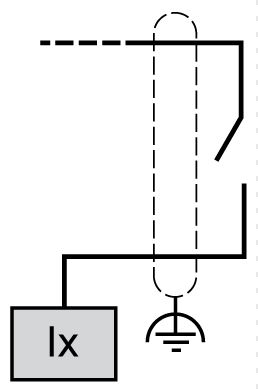

Cableado de entrada rápida de I0 a I7:

Diagramas de cableado TM241C•40R

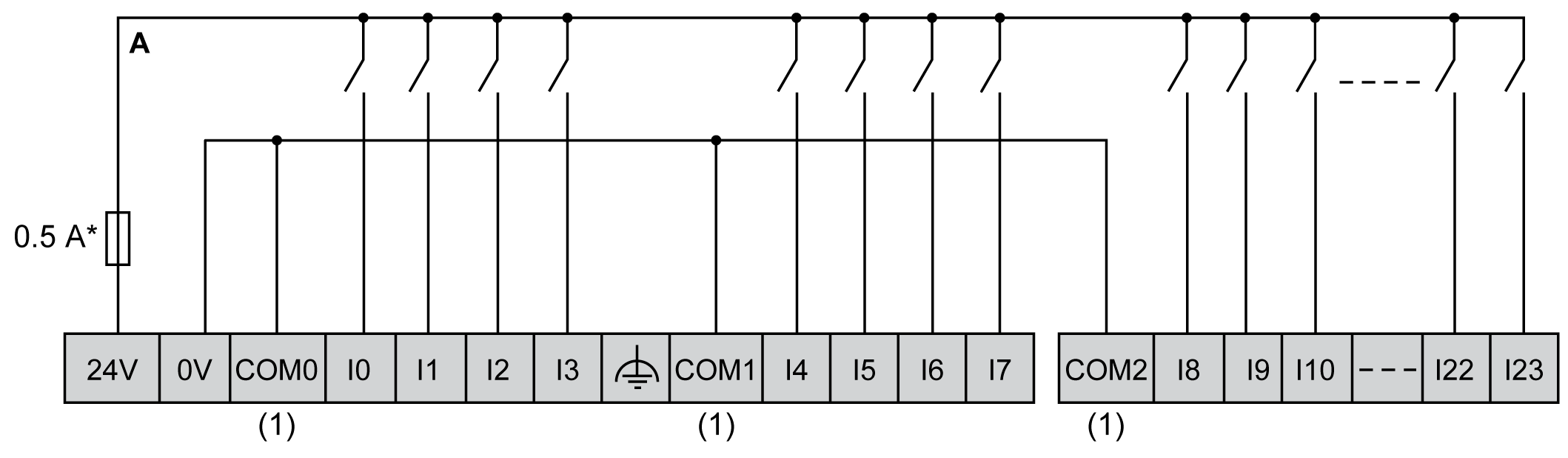

En la siguiente figura se muestra el cableado de común positivo (lógica positiva) de las entradas digitales del controlador:

* Fusible tipo T

(1) Los terminales COM0, COM1 y COM2 no están conectados internamente.

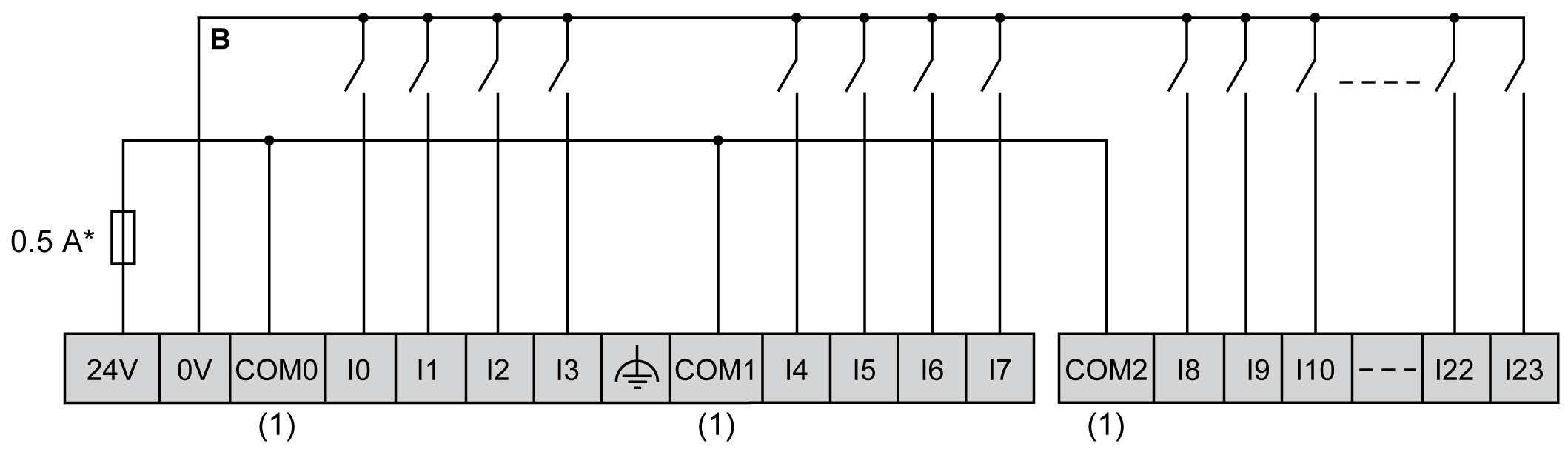

En la siguiente figura se muestra el cableado de común negativo (lógica negativa) de las entradas digitales del controlador:

* Fusible tipo T

(1) Los terminales COM0, COM1 y COM2 no están conectados internamente.

Cableado de entrada rápida de I0 a I7:

Diagramas de cableado TM241C••24T/TM241C••24U

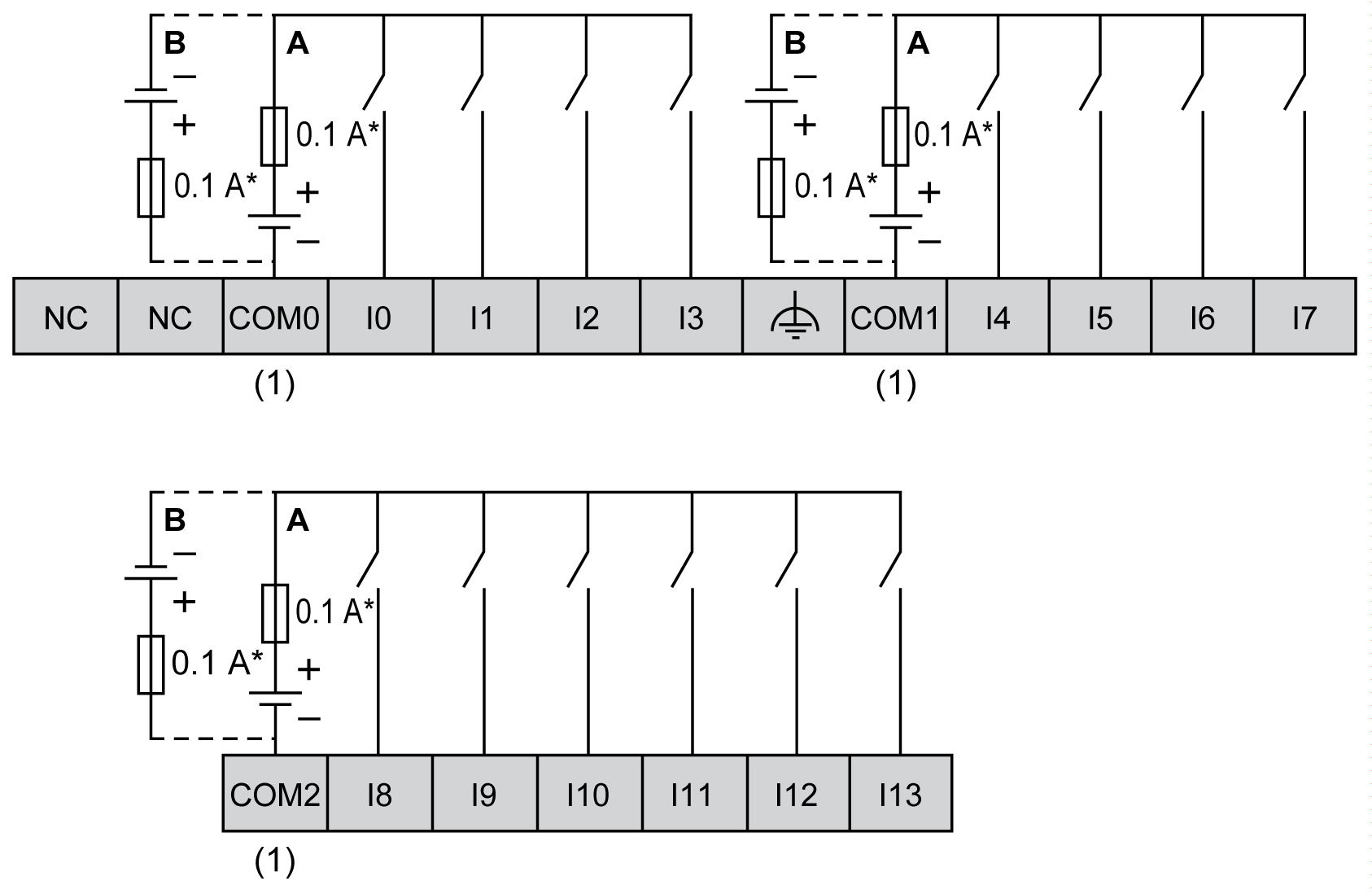

En la siguiente figura se muestra la conexión de las entradas digitales del controlador:

* Fusible tipo T

(1) Los terminales COM0, COM1 y COM2 no están conectados internamente.

A Cableado de común positivo (lógica positiva).

B Cableado de común negativo (lógica negativa).

Cableado de entrada rápida de I0 a I7:

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Diagramas de cableado TM241C•40T/TM241C•40U

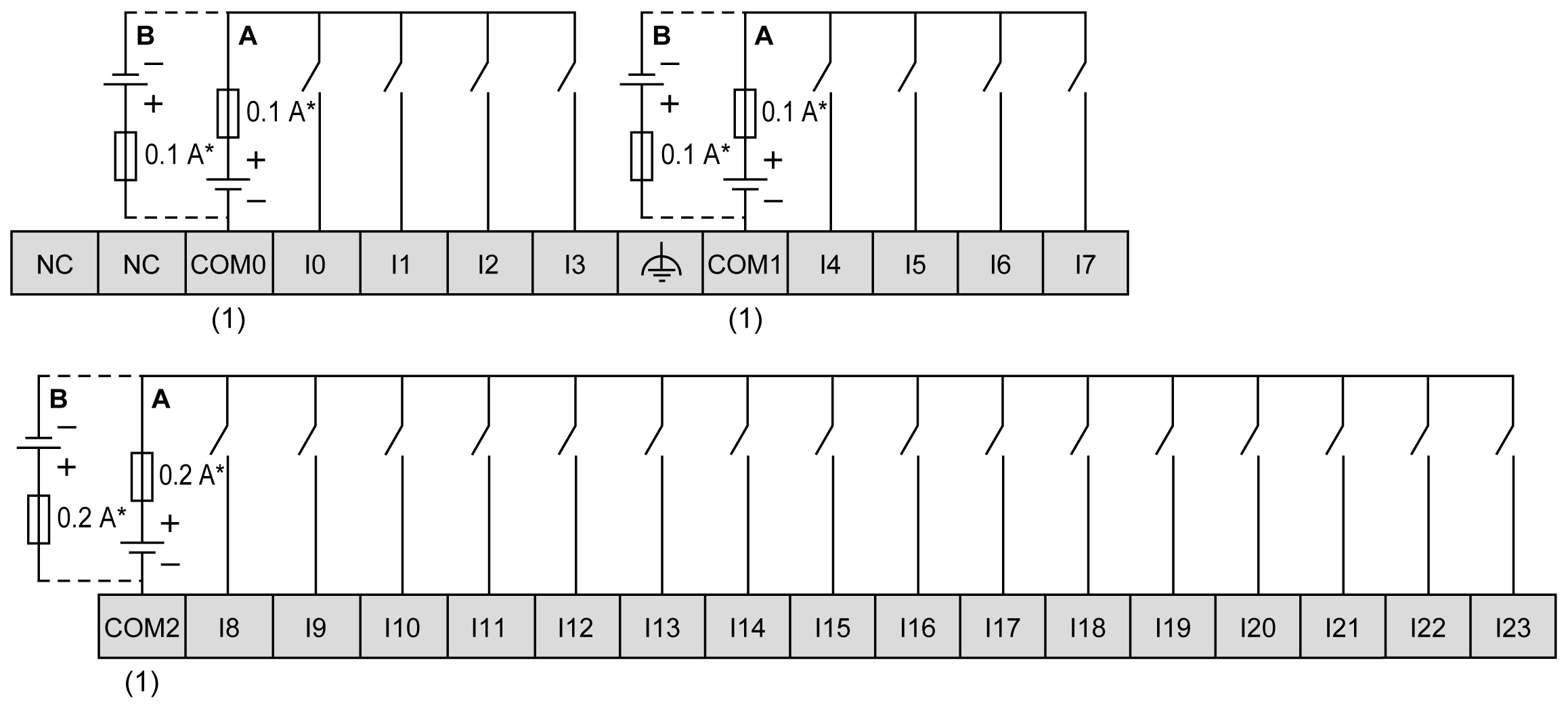

En la siguiente figura se muestra la conexión de las entradas digitales del controlador:

* Fusible tipo T

(1) Los terminales COM0, COM1 y COM2 no están conectados internamente.

A Cableado de común positivo (lógica positiva).

B Cableado de común negativo (lógica negativa).

Cableado de entrada rápida de I0 a I7:

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
