Gestión de entradas

Descripción general

El M262 Logic/Motion Controller incluye 4 salidas digitales rápidas.

Se pueden configurar las funciones siguientes:

  • Filtros (depende de la función asociada con la entrada).

  • Para la función Run/Stop, se pueden utilizar todas las entradas.

  • Las entradas se pueden retener o utilizar para eventos (flanco ascendente, flanco descendente o ambos) y, de este modo, se pueden vincular a una tarea externa.

NOTA: Todas las entradas se pueden utilizar como entradas normales.

Disponibilidad de las funciones de gestión de entradas

Las entradas digitales incrustadas se pueden configurar como funciones (Ejecutar/Detener, eventos).

Las entradas no configuradas como funciones se usan como entradas normales.

Principio de filtro

El filtro está diseñado para reducir el efecto de rebote en las entradas. La configuración del valor del filtro permite al controlador ignorar algunos cambios repentinos de los niveles de entrada causados por el ruido eléctrico. El filtro solo está disponible en las entradas rápidas.

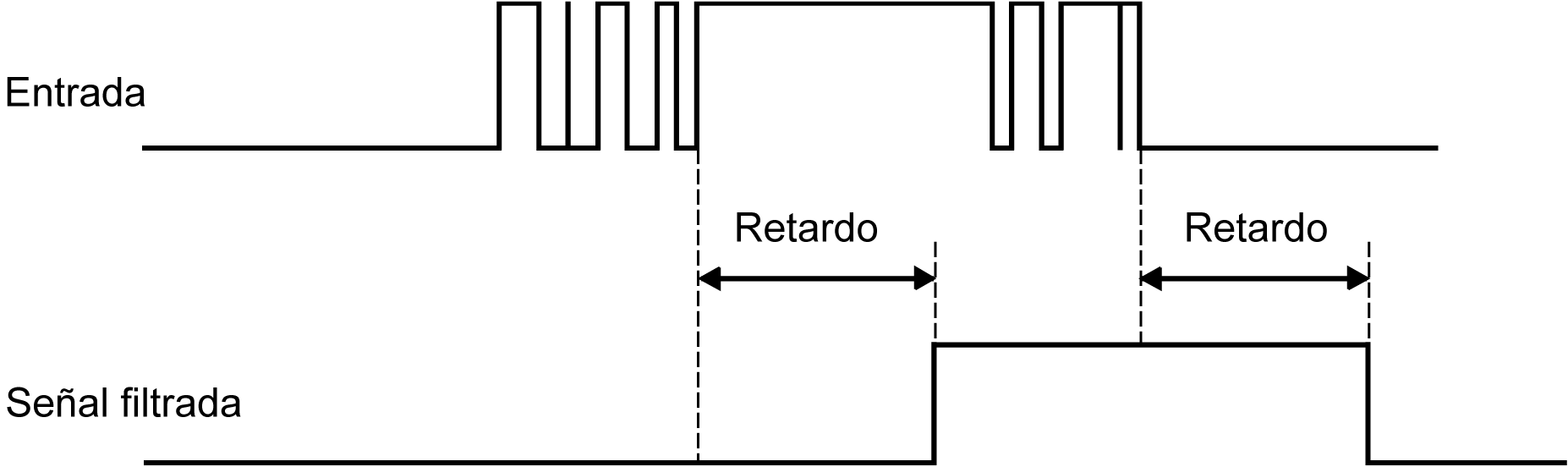

En el siguiente diagrama de tiempos se muestran los efectos del filtro antirrebote:

Remanencia

La función de enclavamiento puede asignarse a las entradas rápidas de M262 Logic/Motion Controller. Esta función se utiliza para memorizar (o enclavar) cualquier pulso con una duración inferior al tiempo de exploración del M262 Logic/Motion Controller. Cuando un pulso es más corto que una exploración, el controlador enclava el pulso, que se actualiza en la exploración siguiente. Este mecanismo de enclavamiento solo reconoce los flancos ascendentes. Los flancos descendentes no se pueden enclavar. La asignación de las entradas que se van a enclavar se realiza en la ficha Configuración de E/S de EcoStruxure Machine Expert.

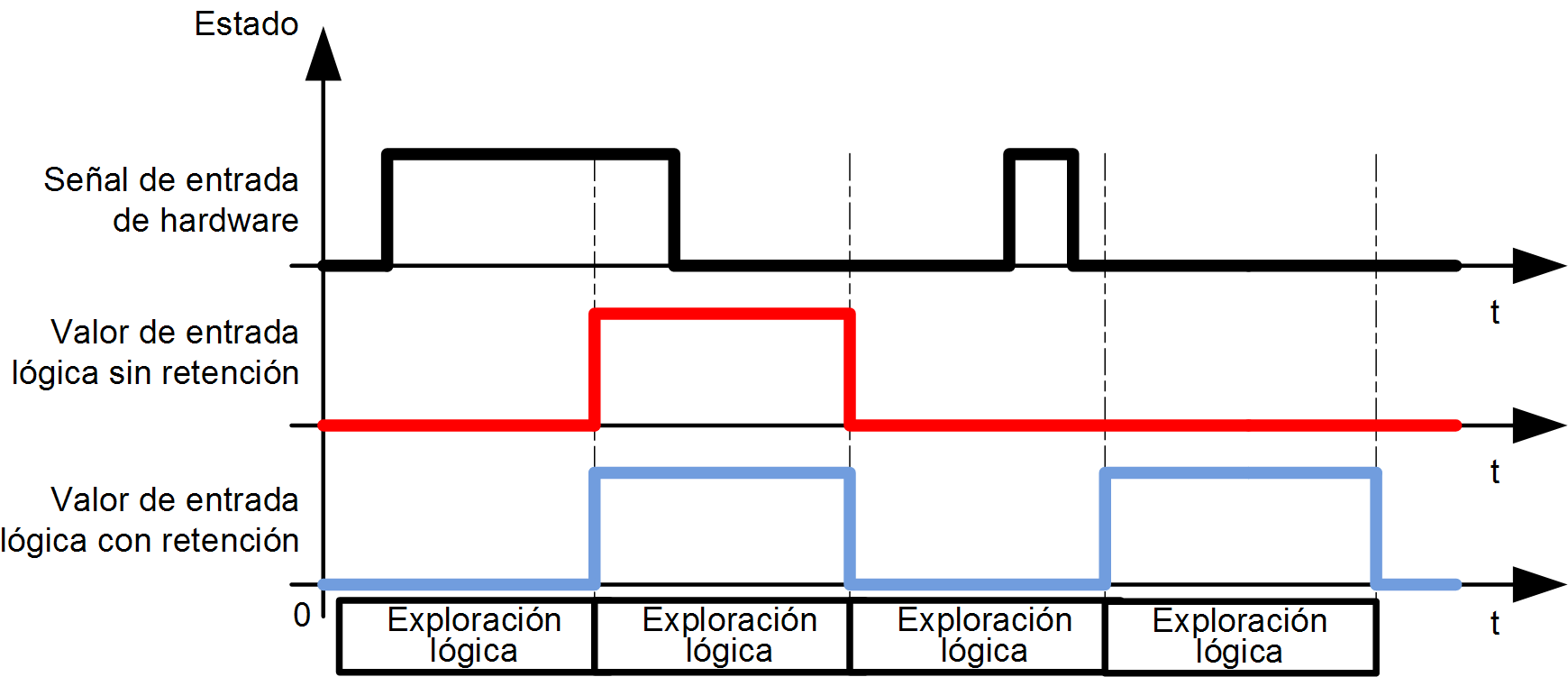

En el diagrama de tiempos siguiente se muestran los efectos del enclavamiento:

Evento

Una entrada configurada para Evento se puede asociar a una tarea externa.

Run/Stop

La función Run/Stop se emplea para iniciar o detener un programa de aplicación mediante una entrada. Además del interruptor Run/Stop incrustado, se permite configurar una entrada (y solamente una) como comando adicional de Run/Stop.

Para obtener más información, consulte Run/Stop.

 ADVERTENCIA
INICIO NO DESEADO DE LA MÁQUINA O DEL PROCESO DE ACTIVACIÓN
  • Compruebe el estado de seguridad de la máquina o del entorno de proceso antes de aplicar electricidad a la entrada Run/Stop.
  • Use la entrada Run/Stop para evitar activaciones no deseadas desde ubicaciones remotas.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
 ADVERTENCIA
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO
Utilice la fuente de alimentación del actuador y el sensor solo para proporcionar alimentación a los sensores o actuadores conectados al módulo.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
