Existen distintos modos de asignar la dirección IP a la interfaz Ethernet añadida del controlador:
Asignación de la dirección por parte del servidor DHCP en función del nombre de red de la interfaz Ethernet.
Asignación de la dirección por parte del servidor BOOTP en función de la dirección MAC de la interfaz Ethernet.
Dirección IP fija
Archivo de configuración de Post. Si existe un archivo de configuración de configuración de Post, este método de asignación tiene prioridad sobre los otros.
La dirección IP también se puede cambiar dinámicamente por medio de:
La ficha Configuración de comunicación de EcoStruxure Machine Expert
Al gestionar las direcciones IP, recuerde que cada dispositivo de la red requiere una dirección exclusiva. Si existen varios dispositivos con la misma dirección IP, puede producirse un funcionamiento imprevisto en la red y el equipo asociado.
ADVERTENCIA | |
---|---|

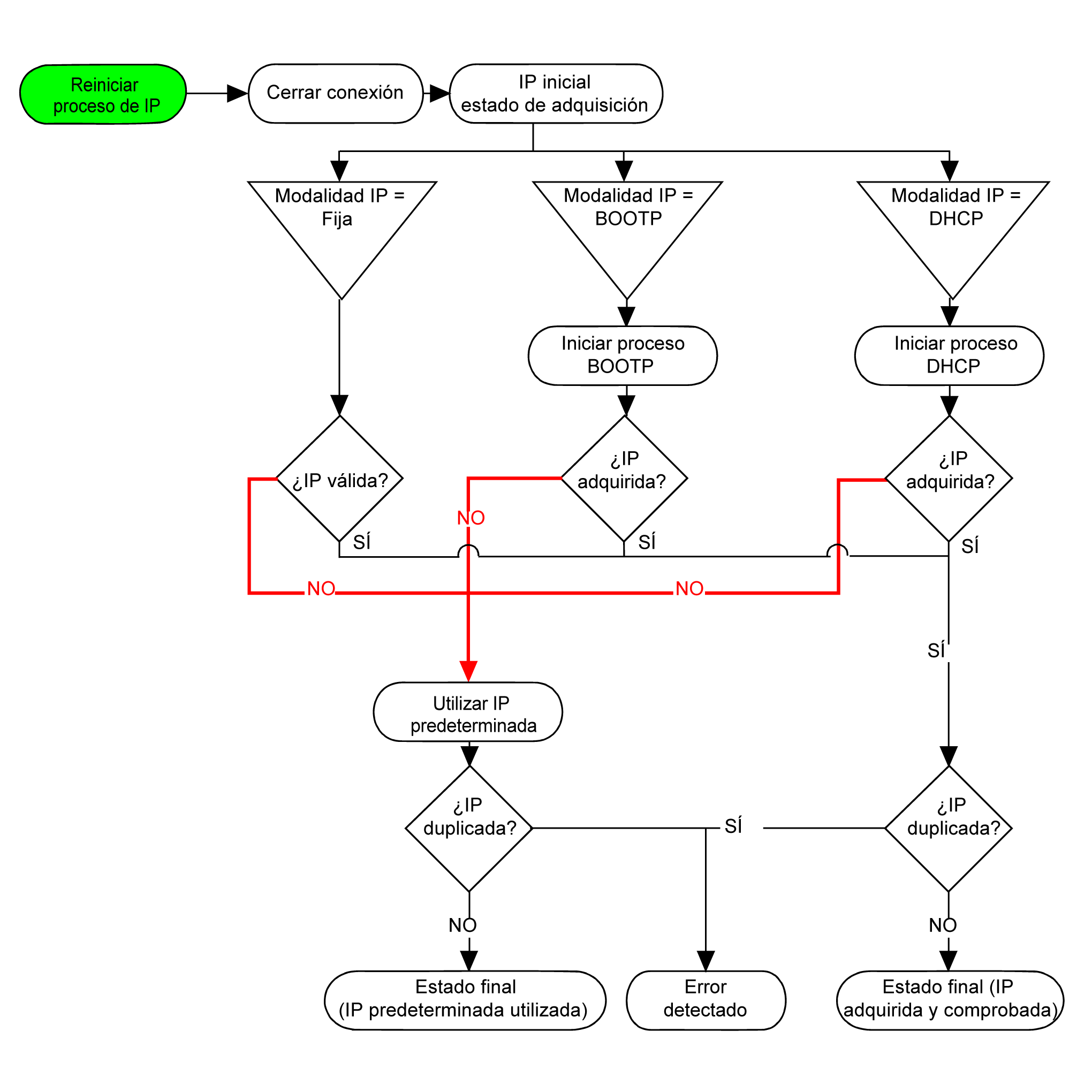

Este diagrama muestra los diferentes tipos de sistemas de direcciones para el controlador:
El proceso de IP se reinicia en los siguientes casos:
Reinicio del controlador
Reconexión de cable Ethernet
Descarga de aplicación (si los parámetros IP cambian)
El servidor DHCP o BOOTP detectado después de un intento de direccionamiento anterior no ha dado resultado.
En el árbol

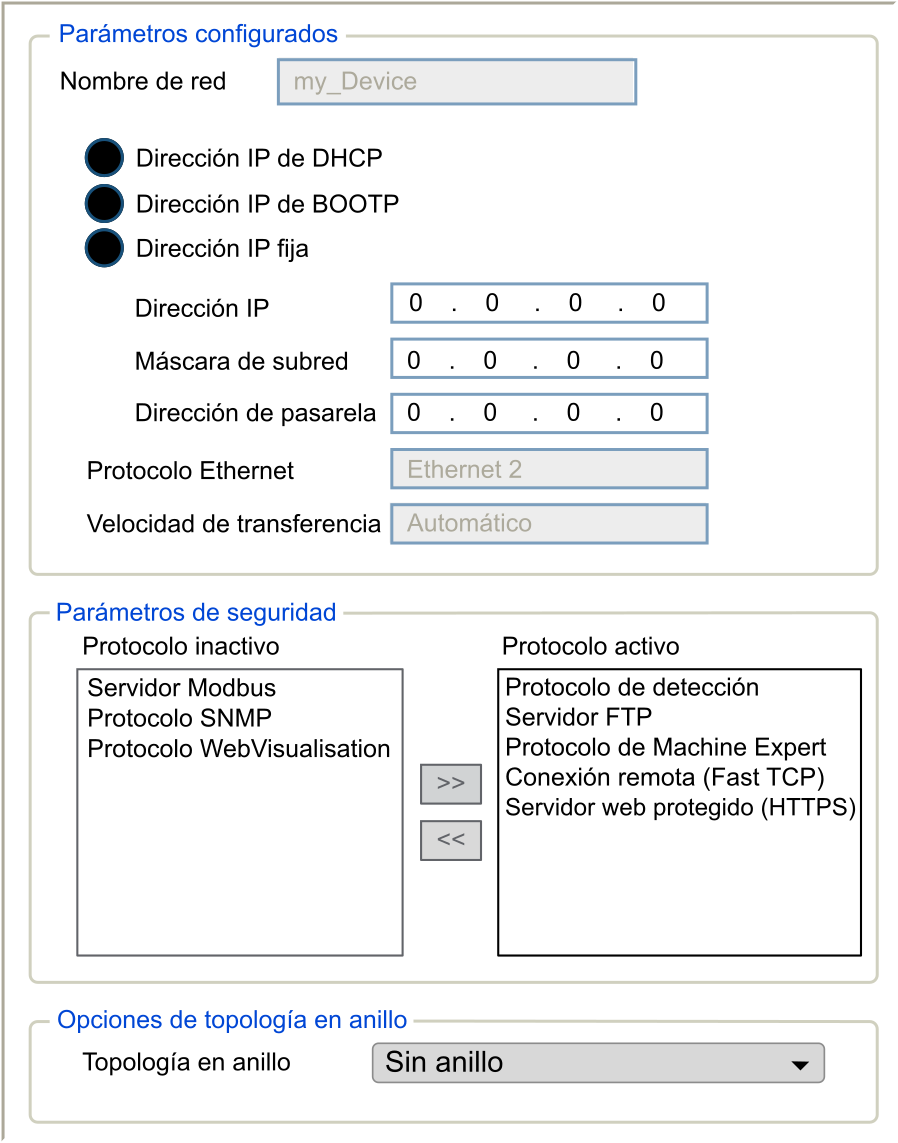

, haga doble clic en oNota: Si está en modo online, verá las dos ventanas. No puede editarlas. Si está en modalidad offline, verá la ventana Parámetros configurados y, para Ethernet_2, la ventana Opciones de topología en anillo. Puede editarlas.
En esta tabla se describen los parámetros configurados:
Parámetros configurados |
Descripción |
|
---|---|---|
|
Nombre de la conexión de red. Visible en modalidad online. |
|
|
Se utiliza como nombre de dispositivo para recuperar la dirección IP mediante DHCP, 15 caracteres como máximo.
NOTA: La modificación del nombre de red se aplicará la próxima vez que se encienda el dispositivo.
|
|
|
La dirección IP se obtiene por medio del servidor DHCP. |
|
|
La dirección IP se obtiene por medio del servidor BOOTP. La dirección MAC se encuentra en la parte frontal del controlador. |
|
|
El usuario define la dirección IP, la máscara de subred y la dirección de pasarela. |
|
|
Tipo de protocolo utilizado: Ethernet 2 |
|
|
Velocidad y dúplex están en modalidad de negociación automática. |
Las direcciones IP predeterminadas son:
10.10.x.y. para Ethernet_1
10.11.x.y. para Ethernet_2
Cuando TM262• no está configurado, TMSES4 se inicia y obtiene automáticamente su dirección IP predeterminada:
10.12.x.z para el primer módulo
10.13.x.z para el segundo módulo
10.14.x.z para el tercer módulo
x representa el 5.º byte e y o z representan el 6.º byte de la dirección MAC de la interfaz. Por ejemplo, con una dirección MAC 00:80:F4:4E:02:5D, la dirección IP será 10.12.2.93
La dirección MAC del puerto Ethernet se puede obtener de la etiqueta situada en el lado frontal del controlador. La dirección MAC del puerto TMSES4 puede calcularse con el Ethernet_2 del puerto de la dirección MAC.
Las máscaras de subred predeterminadas son:
255.255.0.0 para Ethernet_1
255.255.0.0 para Ethernet_2
Ejemplo de conversión:
Puerto |
dirección MAC |
Dirección IP |
---|---|---|
Ethernet_1 |
MAC@Eth1:00.80.F4.4E.24.10 |
10.10.36.16 |
Ethernet_2 |
MAC@Eth2:00.80.F4.4E.24.0B |
10.11.36.11 |
TMS_1 |
MAC@TMS:00.80.F4.50.24.0B |
10.12.36.11 |
TMS_2 |
MAC@TMS:00.80.F4.50.24.0C |
10.13.36.12 |
TMS_3 |
MAC@TMS:00.80.F4.50.24.0D |
10.14.36.13 |
La dirección de red USB (192.168.200.0) y dirección de red de TMS (192.168.2.0) están prohibidas.
La máscara de subred se utiliza para dirigirse a varias redes físicas con una única dirección de red. La máscara se utiliza para separar la dirección de subred y la del dispositivo en el ID de host.
La dirección de subred se obtiene conservando los bits de la dirección IP que corresponden a las posiciones de la máscara que contienen 1 y sustituyendo los otros por 0.
En cambio, la dirección de subred del dispositivo host se obtiene conservando los bits de la dirección IP que corresponden a las posiciones de la máscara que contienen 0 y sustituyendo los otros por 1.
Ejemplo de una dirección de subred:
dirección IP |
192 (11000000) |
1 (00000001) |
17 (00010001) |
11 (00001011) |
Máscara de subred |
255 (11111111) |
255 (11111111) |
240 (11110000) |
0 (00000000) |
Dirección de subred |
192 (11000000) |
1 (00000001) |
16 (00010000) |
0 (00000000) |
La puerta de enlace permite que un mensaje se pueda enrutar a un dispositivo que no se encuentra en la misma red.
Si no hay ninguna puerta de enlace, la dirección de la puerta de enlace es 0.0.0.0.
La dirección de puerta de enlace predeterminada se puede definir en cualquier interfaz. Sólo puede configurar la puerta de enlace predeterminada en una interfaz. El tráfico a redes desconocidas se envía a través de esta interfaz. Consulte Enrutamiento IP si necesita configurar más de una interfaz.
En esta tabla se describen los diferentes parámetros de seguridad:
Parámetros de seguridad |
Descripción |
Ajustes predeterminados |
---|---|---|
|
Este parámetro desactiva Discovery protocol. Cuando está desactivado, se rechazan las peticiones Discovery. |
Activo |
|
Este parámetro desactiva el servidor FTP del controlador. Cuando está desactivado, se rechazan las peticiones FTP. |
Activo |
|
Este parámetro desactiva el protocolo de Machine Expert en las interfaces Ethernet. Cuando está desactivado, se rechaza cualquier solicitud de Machine Expert de cualquier dispositivo. Por lo tanto, no es posible realizar una conexión sobre Ethernet desde un PC con EcoStruxure Machine Expert, desde un destino HMI que pretenda intercambiar variables con este controlador, desde un servidor OPC o desde Asistente del controlador. |
Activo |
|
Este parámetro desactiva el servidor Modbus del controlador. Cuando está desactivado, se pasan por alto todas las peticiones de Modbus al controlador. |
Inactivo |
|
Este parámetro desactiva la conexión remota. Cuando está desactivado, las peticiones de Fast TCP se pasan por alto. |
Activo |
|
Este parámetro desactiva el Servidor web seguro del controlador. Cuando está desactivado, las solicitudes HTTPS realizadas al Servidor web seguro del controlador se pasan por alto. |
Activo |
|
Este parámetro desactiva el servidor SNMP del controlador. Cuando está desactivado, se rechazan las peticiones SNMP. |
Inactivo |
|
Este parámetro desactiva las páginas de WebVisualisation del controlador. Cuando está desactivado, se pasan por alto las solicitudes HTTP al protocolo de WebVisualisation del controlador. |
Inactivo |
Este parámetro solo está disponible en la red Ethernet_2.
En esta tabla se describen las opciones de
:
Opciones |
Descripción |
---|---|
|
Si se selecciona esta opción, verifique que no haya ningún anillo conectado. |
|
Primer dispositivo de la topología de anillo |
|
Uno de los dispositivos de la topología en anillo. |
Cada dispositivo de la topología en anillo debe ser compatible con el protocolo RSTP (Rapid Spanning Tree Protocol).
La topología en anillo puede incluir hasta 40 dispositivos.
