1

Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques.

Sélectionnez Contrôleur > HMISCU > HMISCU PTOPWM > PWM dans la liste, puis faites glisser l'élément vers la fenêtre POU.

2

Sélectionnez l'instance du bloc fonction en cliquant sur .

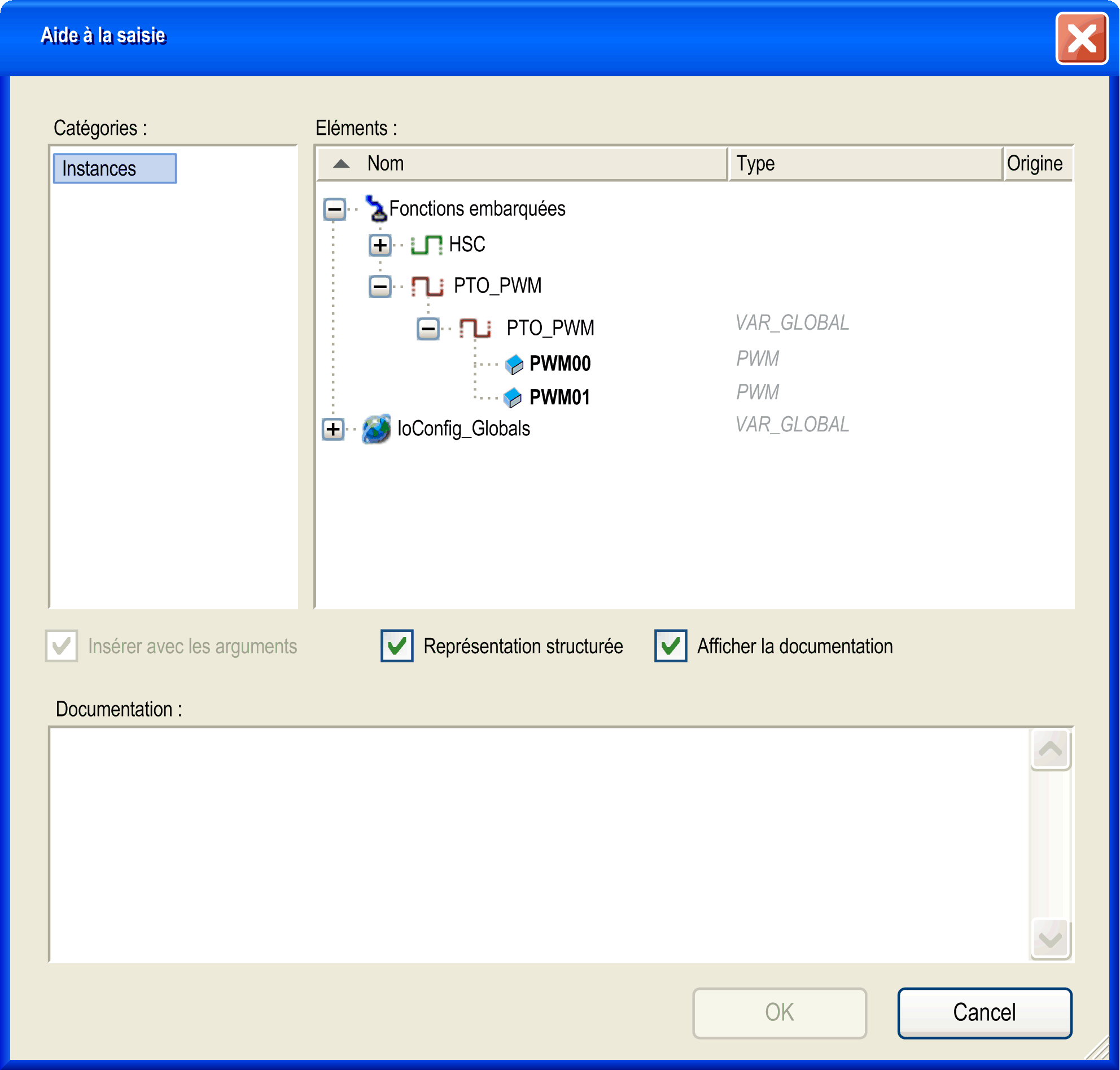

La boîte de dialogue Aide à la saisie s'affiche. Sélectionnez la variable globale faisant référence au bloc fonction PWM ajouté pendant la configuration, puis confirmez l'opération.

NOTE : si l'instance du bloc fonction n'est pas visible, vérifiez que la fonction PWM est configurée.

3

Les entrées/sorties sont détaillées dans le bloc fonction.

L'interaction entre les entrées et les sorties est détaillée dans la section Informations générales.
