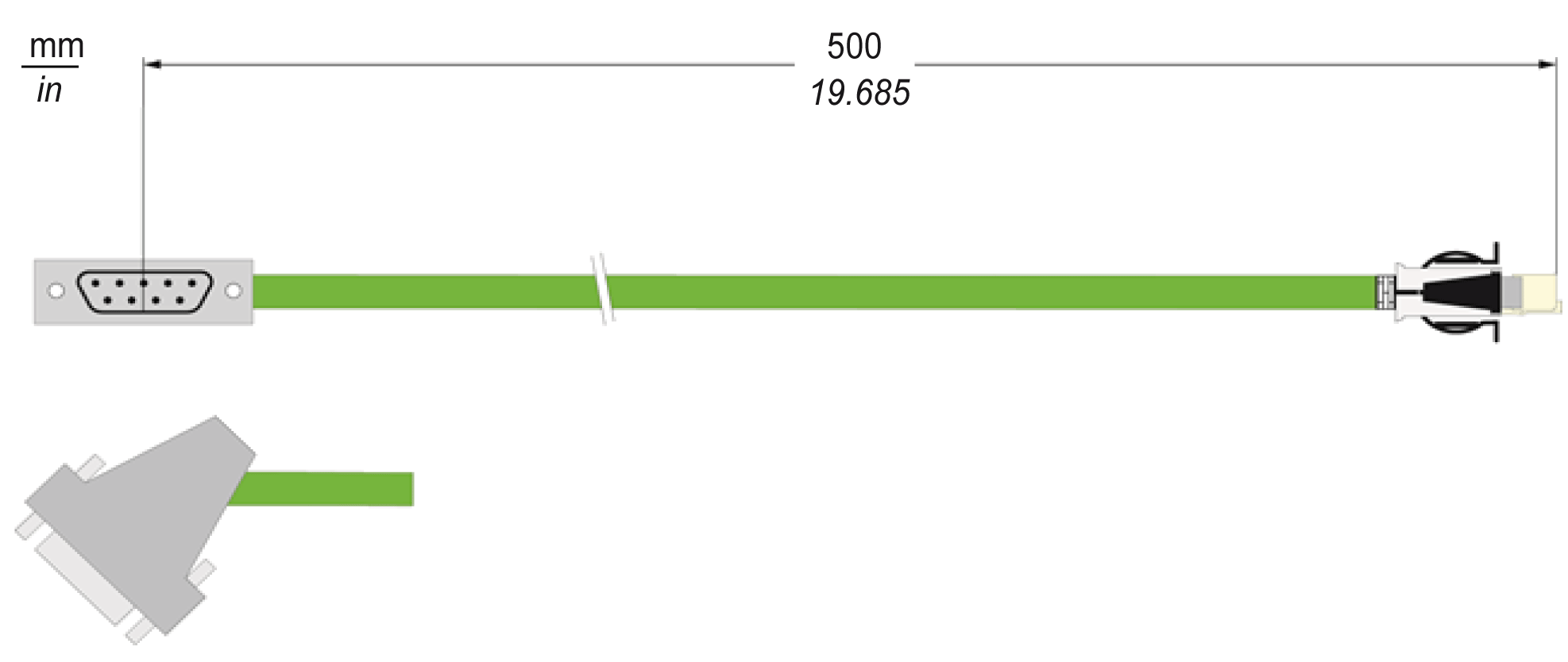

Raccordements électriques et dimensions

Connecteur RJ45 - Entrée d'adaptateur de codeur 5 V

Le connecteur RJ45 est raccordé au connecteur CN7/CN9 du variateur. Son brochage est identique à celui du raccordement CN7/CN9 du variateur.

Le connecteur femelle D-Sub 9 broches est raccordé au connecteur mâle D-Sub 9 broches du câble codeur (câblé par l'utilisateur).

Broche	Désignation	Description	Plage
1	SIN	Signal sinus positif	1 V_pp ±0,1 V
2	Ref_Sin	Signal sinus négatif	Décalage 2,5 ±0,3 V
3	COS	Signal cosinus positif	1 V_pp ±0,1 V
4	Ref_Cos	Signal cosinus négatif	Décalage 2,5 ±0,3 V
5	RS485+	Signal RS-485 positif	–
6	P5V	Tension d'alimentation codeur 5 V	5 V ±1 % / I_{out_max}=250 mA
7	P10V	Tension d'alimentation codeur 10 V	10 V ±5 % / I_{out_max}=125 mA
8	RS485-	Signal RS-485 négatif	–
9	GND	Retour codeur	0 V

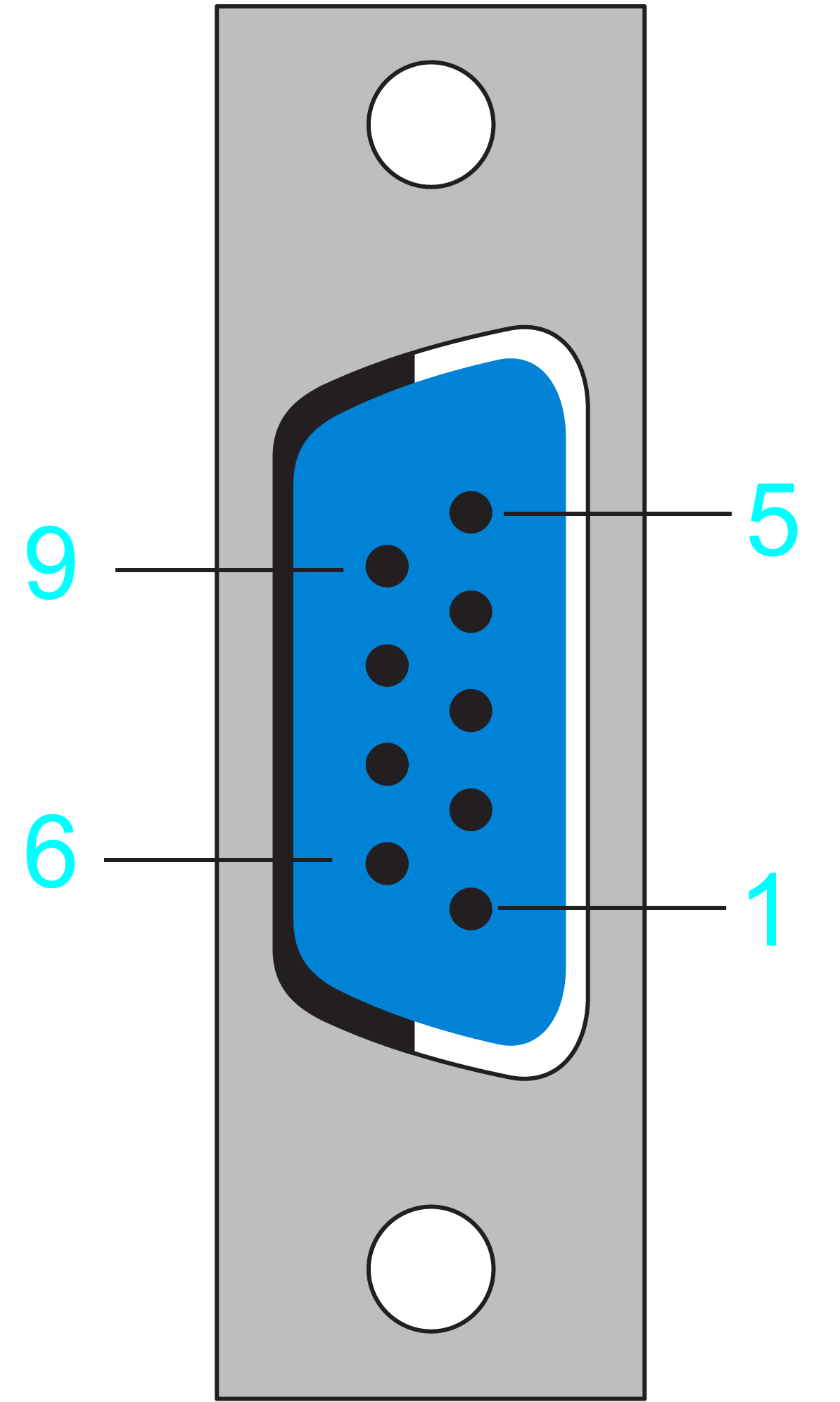

Vue côté broches

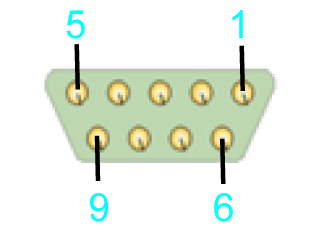

Vue côté soudures

Broche	Désignation	Description	Plage
1	SIN	Signal sinus positif	1 V_pp ±0,1 V
2	Ref_Sin	Signal sinus négatif	Décalage 2,5 ±0,3 V
3	COS	Signal cosinus positif	1 V_pp ±0,1 V
4	Ref_Cos	Signal cosinus négatif	Décalage 2,5 ±0,3 V
5	N.C.	Réservé	–
6	P5V	Tension d'alimentation codeur 5 V	5 V ±1 % / I_{out_max}=250 mA
7	P10V	Tension d'alimentation codeur 10 V	10 V ±5 % / I_{out_max}=125 mA
8	N.C.	Réservé	–
9	GND	Retour codeur	0 V
